福建省厦门市竹坝校2026届初三5月一诊模拟物理试题含解析.doc

福建省厦门市竹坝校2026届初三5月一诊模拟物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，放在M、N两水平桌面上的A、B两物体，分别在FＡ＝5N、FＢ＝3N的水平拉力作用下做匀速直线运动，可以确定

A．桌面M一定比桌面N粗糙 B．A的速度一定大于B的速度
C．A的质量一定大于B的质量 D．A受到的摩擦力一定大于B 受到的摩擦力
2．如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为

A．3V
B．6V
C．4.5V
D．9V
3．关于声现象，下列说法正确的是
A．声音在空气中传播比在水中传播得快
B．根据音调可以判断是哪位歌手正在唱歌
C．汽车安装消声器是在传播过程中减弱噪声
D．利用超声波检测锅炉是否有裂痕，说明声音可以传递信息

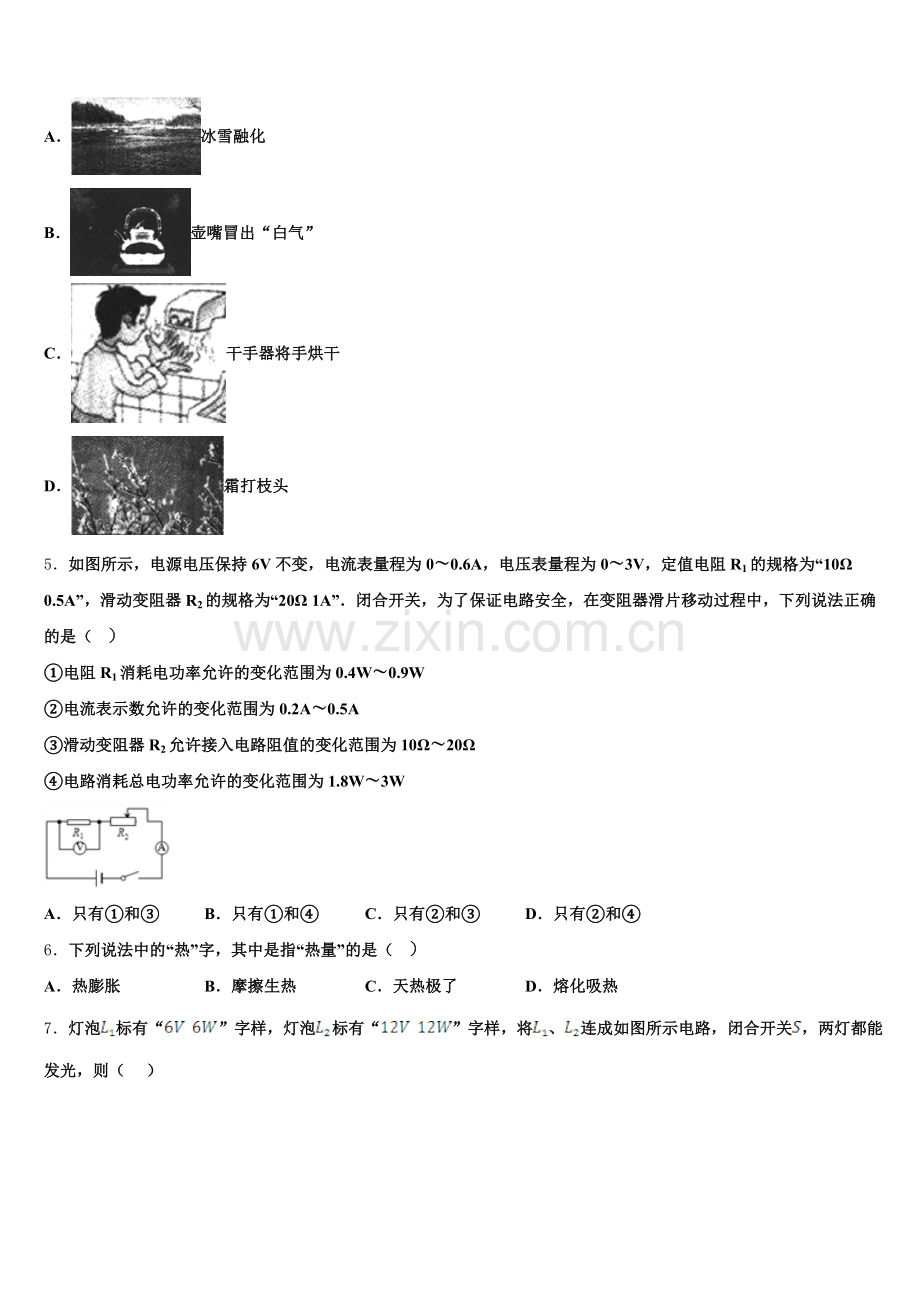

4．如图所示的四种现象中属于汽化的是
A．冰雪融化
B．壶嘴冒出“白气”
C．干手器将手烘干
D．霜打枝头
5．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”．闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（ ）
①电阻R1消耗电功率允许的变化范围为0.4W～0.9W
②电流表示数允许的变化范围为0.2A～0.5A
③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω
④电路消耗总电功率允许的变化范围为1.8W～3W

A．只有①和③ B．只有①和④ C．只有②和③ D．只有②和④
6．下列说法中的“热”字，其中是指“热量”的是（ ）
A．热膨胀 B．摩擦生热 C．天热极了 D．熔化吸热
7．灯泡标有“ ”字样，灯泡标有“ ”字样，将、连成如图所示电路，闭合开关，两灯都能发光，则（ ）

A．灯比亮
B．灯、实际电压之比为
C．若一电表示数突然减小，另两电表示数不变，则可能是灯灯丝断了
D．若将灯、串联后接入电路，两灯都能发光，则实际功率之比为
二、填空题（本大题7小题，共21分）
8．如图所示，小明跳箱时，用力蹬踏板，踏板“送”小明向前冲，这说明力的作用是____的；手用力按跳箱时，跳箱表面发生凹陷，说明力使物体发生____；小明最终受到_____作用落到地面。

9．某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是_____的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为_____千米；车轮行驶过后铁轨会发热，这是通过_____的方式使铁轨的内能增大．
10．某小组测量酱油的密度，在烧杯中倒入适量的酱油，测出烧杯和酱油的总质量是824g,将烧杯中一部分酱油倒入量筒中，如甲图所示，测量烧杯和剩余酱油的质量时，所加砝码和游码位置如乙图所示，那么量筒中酱油的质量为_________g,由此可计算出酱油的密度为________kg/m3

11．在透明塑料袋中滴入几滴酒精，将袋挤瘪，排尽袋中空气后把口扎紧，然后放入80℃以上的热水中，过一会儿，塑料袋鼓起，是因为酒精发生了_____ （填物态变化）；从热水中拿出塑料袋，过一会儿塑料袋_____（“鼓起”或“瘪了”），这是因为酒精发生了_____ （填物态变化）．
12．如图所示的电阻箱的示数为________Ω．

13．如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。线段_____表示力F的力臂。（选填“OA”或“AB”）

14．海波在熔化过程中不断吸热，温度_______（选填“升高“或“不变”）；说明海波属于_______（选填“晶体”或“非晶体”）
三、作图题（共7分）
15．如图，根据通电螺线管的极性画出螺线管中电流的方向，并用箭头标出。
（_____）

16．某家庭进户线和各元件如图所示，请完成家庭电路的连接．

17．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．

四、实验题（本大题共5小题，共20分）
18．小海学习了摩擦力后知道了滑动摩擦力大小与压力大小及接触面的粗糙程度有关，而教室里拖过地后有位同学差点滑倒，小海想一定是因为地面有水使摩擦力减小了。而小红说银行工作人员数钱时会用手沾一点水，说明水可以增大摩擦力。水到底对摩擦力有什么样的影响呢？于是他们利用一个质量为200g的砝码进行了以下实验；
实验一：探究水对地砖面的影响。
表一：
实验次数
地砖面
拉力大小/N
1
不喷水
0.6
2
喷3下
0.4
3
喷6下
0.3
实验步骤：
表一：将一块地砖放在水平桌面上，砝码放在地砖上；
B．测量前，弹簧测力计要先在水平方向______，然后沿水平方向拉动地砖上的砝码，使其做________，读出拉力大小即为滑动摩擦力的大小，其依据是___________。
C．用喷壶在地砖表面均匀地喷3下清水后，将砝码放在地砖上，重复上步骤读出此时拉力大小并记录；
D．增加喷水量（再喷3下）重复上述步骤读出此时拉力大小并记录。根据表一实验数据，在地砖表面喷水越多，滑动摩擦力越___________。
实验二：探究水对木板面（表面没有涂漆）的影响。
实验步骤：
表二：
实验次数
木板面
拉力大小/N
4
不喷水
1.1
5
喷3下
1.5
6
喷6下
1.7
将木板放在水平桌面上，砝码放在木板上；
B．用调节好的弹簧测力计水平拉动木板上的砝码，使其做匀速直线运动，读出拉力大小并记录在表二中；
C．用喷壶在木板表面均匀喷3下清水后，将砝码放在木板上，重复上述步骤读出此时拉力大小并记录：
D．增加喷水量（再喷3下）重复上述步骤读出此时拉力大小并记录。
（1）根据表二中实验数据，在木板表面喷水越多，滑动摩擦力越___________，砝码所受滑动摩擦力大小与喷水量___________（选填“成”或“不成”）正比；
（2）对比实验一和实验二的结果，可以看出滑动摩擦力的大小除了与喷水量多少有关，还与___________有关。根据第1、4次实验可以判断出表面较为粗糙的是___________（选填“干燥地砖”或“干燥木板”）。
（3）小海经过查阅资料了解到木板表面喷水后，水会渗入木板，使木板表面膨胀而对物体的阻碍作用变大而地砖喷水后地砖表面会形成水膜，地砖本身不变，物块和地砖间的滑动摩擦力因为水的润滑作用而减小、想一想，生活中用___________（选填“湿毛巾”或者“干燥毛巾”）垫着更容易将瓶盖拧开。
19．小明用棋子和如图所示的装置探究平面镜成像问题。
他将棋子A放在玻璃板前，看到A在玻璃板中成的像。用大小不同的棋子放在棋子A像的位置，观察什么样的棋子才能与A的像完全重合。小明探究的问题是：_____。实验中玻璃板倾斜，出现的后果是：_____。小明将棋子放在玻璃板前的不同位置，重复（1）中的操作进行多次实验，下列与该目的相同的是_____
A．探究杠杆的平衡条件 B．测量定值电阻的阻值 C．刻度尺测铅笔的长度。
20．小明用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验（如图）：
要使烛焰的像能成在光屏的中央，应将蜡烛向______ （填“上”或“下”）调整．烛焰放距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个等大清晰的像，则凸透镜的焦距是 使烛焰向右移动2cm，此时应该将光屏向_________（填“左”或“右”）移至另一位置，才能得到一个倒立、________ （填“放大”、“缩小”或“等大”）的清晰实像．
21．小文测小固体的密度，图甲是在调节天平横梁平衡时的情景，请你指出他操作的错误是：__________.纠正错误后，将固体放在天平左盘，天平平衡时右盘中所加砝码和游码的位置如图乙所示，固体放入量筒前后液面如图丙，则固体密度为_________g/cm3.

22．如图所示，某同学用自制的水透镜来探究凸透镜成像规律．当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大．

（1）如图1所示，一束平行光平行于主光轴射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为___cm．实验前，应调节烛焰和光屏中心在____；
（2）该同学移动蜡烛、水透镜和光屏至图2所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成____（照相机/投影仪）；若仅将蜡烛与光屏位置对调，则在光屏上____（能/不能）看到清晰的像；
（3）在图2所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图3所示）．当从水透镜中抽出适量的水后，烛焰的像再次变得清晰．由此判断该同学戴的是____眼镜（近视/远视）．
五、计算题（本大题共2小题，共13分）
23．如图甲所示，两个电阻R1、R2并联后与电阻R3串联，可以等效成电阻R12与R3串联，其中电阻R12的阻值大小就等于电阻R1、R2并联后的总电阻．如图乙所示，电源电压保持不变，图中的电阻R1=30Ω，滑动变阻器R2上标有“12Ω”字样．闭合开关S．当滑动变阻器的滑片P移到B端时，电流表的示数为0.8A．求：

（1）电源电压；
（2）滑动变阻器的滑片P滑至中点时电流表的示数；
（3）请你分析：滑片P从A向B移动过程中，R1两端的电压变化范围．
24．用如图所示的滑轮组提升重物，若货物重，货物上升速度是，拉力F的功率是，求：
绳子自由端拉力F滑轮组的机械效率.
六、综合能力题（本大题共3小题，共18分）
25．物理兴趣小组的同学们做了这样的实验：取500g水放在烧杯中，测得水的温度为20℃，然后点燃酒精灯给烧杯加热，并将温度计插在水中观察水温的变化，当温度计的示数恰为70℃时，消耗了10g的酒精．[C水＝4.2×103J/（kg•℃）]请计算出实验中水吸收了多少热量？有的同学试图用水吸收的热量来计算酒精热值，请回答这种做法是否可以？并说明理由．
26．阅读短文，回答文后的问题．
浮子流量计
气体的流量一般指单位时间内流过通气管道的气体体积，流量等于气体的流速和通道横截面积的乘积．生活生产中经常要对气体的流量进行控制，例如医院给病人输氧时，用阀门控制氧气瓶输出氧气的流量，在管道中接入流量计，可以反映流量的大小．
浮子流量计是一种常用的流量计．其结构如图所示，一个上粗下细的锥形管，管内倒放着一个铝制的圆锥体浮子．工作时，气体从锥形管下端流入，向上冲击浮子，然后流过圆锥体浮子底面与锥形管之间的环形空隙，从上端流出．如果浮子受到气流的冲力大，就会向上移动，环形空隙加大，气体流速变小，对浮子的冲力就会变小，这样浮子最终稳定在某一位置，这个位置的高低就反映了气体流量的大小．
浮子流量计使用时，锥形管应处于（______）
A．水平方向 B．竖直方向 C．斜向上 D．斜向下浮子所受气体浮力很小，可以忽略．当浮子稳定在某一位置时，气流对浮子的冲力和浮子重力的关系是______．对于某个制成的浮子流量计，浮子和锥形管之间的环形空隙的面积和浮子高度成正比，比例系数为k1；气流对浮子的冲力和流速成正比，比例系数为k2；浮子的质量为m．当浮子稳定在高度h时，气体流量Q的表达式为Q =___________．浮子流量计能反映的最大流量是有限的，如果要让这个浮子流量计能反映更大的流量，请你提出一条可行的改进措施：_________________________________________．
27．如图所示，底面积为S的圆柱形薄壁容器内装有密度为的水。密度为、横截面积为S1，的圆柱形木块由一段长度为l的非弹性细线与容器底部相连，且刚好浸没在水中，此时细线上的拉力为T，请解答下列问题：画出此时木块在竖直方向上的受力示意图：打开阀门开始第一次放水至细线上拉力为零时，求出此时木块受到的浮力，并导出在这段放水过程中细线对木块拉力F与放水质量之间的关系式：第二次放水，从细线上拉力为零时至水完全放出为止，定性画出容器底部所受水的压强p随第二次放水质量m变化关系的图象。

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
AC． A受到的摩擦力大于B受到的摩擦力，摩擦力跟压力大小和接触面的粗糙程度有关，P受到的摩擦力大，可能是因为桌面M比桌面N粗糙造成的；可能是P的质量大，重力大，对桌面的压力大造成的．故A和C不符合题意．
B．摩擦力大小跟物体的运动速度无关．故B不符合题意．
D．物体A、B分别在FP=5N、FQ=3N的水平拉力作用下做匀速直线运动，根据二力平衡条件得，物体A、B受到的摩擦力分别是5N、3N．P受到的摩擦力一定大于B受到的摩擦力．故D符合题意．
2、A
【解析】
由图知，两灯泡串联，电压表V2测量L2两端的电压为3V；
V1的左端沿导线向左向下连接在L2的左端，V1的右端沿导线向右向下连接在L2的右端，所以V1也是与L2并联的，所以V1示数等于V2的示数等于3V．
故选A．
3、D
【解析】
A. 声音可以在固体、液体、气体中传播，声音在水中传播比在空气中传播得快，故错误；
B. 根据音色可以判断是哪位歌手正在唱歌，故错误；
C. 汽车安装消声器是在声源处减弱噪声，故错误；
D.声音既能够传递信息，也能够传递能量，利用超声波检测锅炉是否有裂痕，说明声音可以传递信息，故正确。
4、C
【解析】
冰雪融化是固态变为液态，属于是熔化现象，故A不符合题意；
壶嘴冒出“白气”是温度较高的水蒸气遇冷液化形成的小水滴，属于是液化现象，故B不符合题意；
用干手器将手烘干，是使手表面的水吸收热量变成为水蒸气，是汽化现象，故C符合题意；
霜是空气中的水蒸气遇冷形成的冰晶，属于是凝华现象，故D不符合题意。
5、A
【解析】
①电压表示数为3V时，电阻R1通过的电流为：
，与元件的允许电流值比较得，电路中最大电流为0.3A，此时R1的最大功率为：，
当滑动变阻器接入电路的电阻最大时，电路中电流最小为：
，则R1的最小功率为：
，
故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；
②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误
③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：
，
故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；
④电流最大时，电路最大功率为：
；
电流最小时，电路最小功率为：
，
电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；
故选A．
点睛：重点是电路的动态分析及电功率的计算，关键是理解“保证电路安全”的意思，即各个电表及电路元件，都不能超量程或允许的最大值，再结合欧姆定律分析，本题中，滑动变阻器阻值最大时，电流小，电压表示数也小，所以不会影响电路安全；电阻变小时，电流增大，电压表的示数也增大，根据比较参数确定电路中的最大电流．
6、D
【解析】
A．热膨胀中的“热”是指温度，故A错误；
B．摩擦生热中的“热”指的是内能，故B错误；
C．天热极了中的“热”指的是温度高，故C错误；
D．熔化吸热中的“热”是指热量，故D正确；
故选D。
①温度表示物体的冷热程度；
②在热传递过程中，传递内能的多少叫热量；
③物体内部所有分子做无规则运动的动能和分子势能的总和叫内能；根据我们对于温度、热量和内能的理解来作答。
7、D
【解析】
已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题。
【详解】
由可知，灯泡电阻： ；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由可知：P1＞P2，灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；
D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：，故D正确；
故选：D。
本题是一道电学综合题，分析清楚电路结构是正确解题的前提与关键，应用电功率公式、串并联电路特点与欧姆定律即可解题。

二、填空题（本大题7小题，共21分）
8、相互 形变 重力
【解析】
起跑后，小明用力蹬踏板，同时踏板也给小明一个大小相等的反作用力，踏板“送”小明向前冲，该现象说明力的作用是相互的；
手用力按跳箱时，跳箱表面发生凹陷，这说明力能改变物体的形状；
小明在空中运动时受到重力作用，重力的方向竖直向下，因此小明由于受到重力的作用，最终落到地面。
9、运动 150 做功
【解析】
以地面为参照物，列车和地面之间的位置在发生变化，所以列车以地面为参照物是运动的．由v 得列车行驶的路程：s＝vt＝300千米/小时×0.5小时＝150千米；列车通过时，车轮和铁轨之间相互摩擦，要克服摩擦做功，使铁轨的内能增大，温度升高；所以通过做功的方式改变物体的内能．
点睛：（1）判断列车的运动状态要看相对于参照物的位置是否发生了改变；（2）根据公式s＝vt即可算出高铁行驶的路程；（3）做功可以改变物体的内能，外界对物体做功，物体的内能增大，温度升高．
10、21 1.05×103
【解析】
从图上读出烧杯和剩余酱油的质量，又知道酱油倒入量筒之前，烧杯和酱油的总质量，可求出倒入量筒中酱油的质量；
从量筒上读出酱油的体积；
根据密度公式求出酱油的密度．
【详解】
由图知，烧杯和剩余酱油的质量：m'＝50g+10g+1.4g＝61.4g，
所以量筒中酱油的质量为：m＝m0﹣m'＝82.4g﹣61.4g＝21g，
由图知，量筒中酱油的体积：V＝20mL＝20cm3，
根据得，酱油的密度是：
．
11、汽化 瘪了 液化
【解析】
试题分析：当把滴入几滴酒精的塑料袋放入80℃以上的热水中时，酒精液体吸收热量会汽化变成酒精气体，体积变大，故发现塑料袋鼓起；当从热水中拿出塑料袋后，由于环境温度比塑料袋温度低，酒精蒸汽向外放出热量，酒精蒸气又液化成酒精液体，体积减小，所以过一会儿塑料袋又瘪了．
考点：物态变化
12、20
【解析】
将各旋扭对应的示数得以倍数，得如图所示电阻箱的示数为；
．
电阻箱读数时可直接按几个数字排列起来即可，这个方法很快，但要明白正确的读数方法，即明确每一个旋扭对应的倍数值．
13、OA
【解析】
由图可知，AB是力F的作用线，OA⊥AB，OA为支点到力F的作用线的距离，所以线段OA表示立F的力臂。
14、不变 晶体
【解析】
[1][2]晶体和非晶体的区别就在于晶体有一定的熔化温度，当熔化完以前，温度是不会升高的，即晶体熔化时吸热，温度不变，海波在熔化过程中，不断吸收热量，而温度是不变的，说明有固定的熔点，所以海波属于晶体；

三、作图题（共7分）
15、
【解析】
根据安培定则可知，此时的大拇指朝上，故电流从螺旋管的下端流入，从上端流出，如下图：

16、
【解析】
家庭电路中，电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：

17、
【解析】
试题分析：由题可知，小球从弧形槽上的A点静止释放，沿弧形槽滚至另一端的最高点为C点，C点位置低于A点，小球的机械能减少，克服摩擦做功，所以，小球在B点时，受到竖直向下的重力和竖直向上的支持力的作用，两个力大小相等．同时还受到水平向左的摩擦力作用，用力的示意图画出三个力即可．
【考点定位】力的示意图

四、实验题（本大题共5小题，共20分）
18、调零 匀速直线 二力平衡 小 大 不成 接触面的材料 干燥木板 湿毛巾
【解析】
实验一：探究水对地砖面的影响。
B．测量前，弹簧测力计要先在水平方向调零，然后沿水平方向拉动地砖上的砝码，使其做匀速直线运动，拉力和摩擦力是平衡力，根据二力平衡的条件可知拉力大小等于滑动摩擦力的大小；
D．根据表1实验数据，当在地砖表面喷水越多，拉力越小，滑动摩擦力越小；
实验二：探究水对木板（表面没有清漆）面的影响：
（1）根据表二中实验数据，在木板表面喷水越多，拉力越大，即滑动摩擦力越大，砝码所受滑动摩擦力大小与喷水不成正比；
对比实验一和实验二的结果，在压力相同和喷水同样多的情况下，拉力大小不同，可以看出滑动摩擦力的大小还与接触面的材料有关；
根据第1、4次实验，在压力相同的条件下，接触面越粗糙，摩擦力越大，因第4次实验拉力大，故可以判断出表面较为粗糙的是干燥地砖；
（3）毛巾面吸水膨胀而对物体的阻碍作用变大，故生活中用湿毛巾垫着更容易拧开瓶盖。
19、像与物的大小关系 不论怎么移动棋子都不能与A的像重合 A
【解析】
（1）小明将一个棋子A作为物体放在玻璃板前，用大小不同的棋子放在棋子A像的位置，只有与A棋子完全相同的棋子才能与A的像完全重合，据此可知小明探究的问题是：像与物的大小关系；
（2）如果把玻璃板放置倾斜了，不论怎么移动棋子都不能与A的像重合；
（3）一次实验不具备代表性，应采取同样的实验方案多做几次，研究像与物体到镜面距离的普遍规律，避免实验现象的偶然性；
A、探究杠杆的平衡条件实验中，多次测量目的是找普遍规律，故A符合题意；
BC、测量定值电阻的阻值和刻度尺测铅笔的长度时，多次测量的目的是求平均值，减小误差。故BC不符合题意。故选A。
20、 下 10 右、放大
【解析】（1）蜡烛、凸透镜、光屏依次放在光具座上，三者在同一直线上，三者还要在同一直线上，像才能成在光屏的中央位置，所以应将蜡烛向下移动；（2）烛焰放在距凸透镜20cm处，移动光屏至某位置，在光屏上得到一个倒立、等大的实像，所以u=2f=20cm，所以f=10cm；（3）烛焰放在距凸透镜20cm处，烛焰向右移动2cm，物距减小，像距增大，所以光屏向右移动；物距为18cm，2f＞u＞f，成倒立、放大的实像。
21、调节平衡螺母前，没有将游码移到标尺左端的零刻度线处 2.43
【解析】
在调节平衡螺母前，应先将天平放在水平台上，并将游码拨到标尺左端的零刻线处，该同学未将游码拨到标尺左端的零刻度线处；如图乙所示，固体的质量m=20g+20g+5g+3.6g=48.6g；固体的体积就是排开水的体积：V =40cm3-20cm3=20cm3，所以木块固体的密度是：.
22、8.0同一高度照相机能远视
【解析】
(1)平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距；光具座的分度值为1cm，则凸透镜的焦距是8.0cm.
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
(2)如图，物距大于像距，且恰能在光屏上看到清晰的像，说明物距大于2倍焦距，则此时成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的,保持凸透镜的位置不变,将光屏与蜡烛的位置对调,则物距等于原来的像距(即在焦距和2倍焦距之间)，成倒立、放大的实像，即在光屏上能看到清晰的像。
(3) 从水透镜中抽出适量的水后，对光线的会聚能力减弱，发现烛焰的像再次变得清晰，说明水透镜原来“戴上”的是具有会聚作用的凸透镜，由于凸透镜可用来纠正远视眼，所以该同学戴的是远视眼镜。

五、计算题（本大题共2小题，共13分）
23、（1）24V；（2）0.364A；（3）0-24V．
【解析】
（1）由图乙知，P在B端时，R1与RAB并联，电流表测通过R1的电流，
由并联电路特点和欧姆定律可得，电源电压：U=U1=I1R1=0.8A×30Ω=24V；
（2）由图知，滑动变阻器的滑片P滑至中点时，R1与RAP并联再与RBP串联，
R1与RAB并联后的等效电阻：R并===5Ω，
所以电路的总电阻：R=R并+RBP=5Ω+×12Ω=11Ω，
串联电路中电流处处相等，所以=，即：===，
所以：U1=U并=U=×24V=V，
所以电流表的示数，即通过R1的电流：IA==≈0.364A；
（3）由图知，当滑片在A点时，R1短路，所以其电压为0；P向B端滑动时，RAP部分阻值不断增大，R并逐渐增大，U并逐渐增大，当P滑到B端时，R1与RAB并联，此时R1两端的电压等于电源电压24V，即R1两端的电压变化范围为0-24V．
答：（1）电源电压为24V；
（2）滑动变阻器的滑片P滑至中点时电流表的示数为0.364A；
（3）滑片P从A向B移动过程中，R1两端的电压变化范围0-24V．
24、（1）200N（2）60%
【解析】
(1)手拉绳子的速度为v2=3v1=3×0.3m/s=0.9m/s，由 得，作用在绳子自由端的拉力： ；
(2)由得，滑轮组的机械效率：=60%.

六、综合能力题（本大题共3小题，共18分）
25、（1）1.05×105J
（2）不可．说明详见解析．
【解析】
(1)水吸收的热量：
Q吸＝cm△t＝4.2×103J/(kg⋅℃)×0.5kg×(70℃−20℃)＝1.05×105J，
(2)不可以．因为公式q＝中，Q是酒精完全燃烧所放出的热量，而酒精完全放出的热量并没有全部被水吸收，所以不能用水吸收的热量来计算热值．
26、B 二力平衡 用密度更大的材料制作浮子
【解析】
（1）根据题意可知，当流量一定时，气流向上的冲击力与浮子的重力平衡，即这一过程要利用浮子的重力，所以浮子流量计使用时，锥形管必须处于竖直方向．
（2）浮子所受气体浮力很小，可以忽略．当浮子稳定在某一位置时，气流对浮子的冲力和浮子的重力，二力大小相等，方向相反，作用在一条直线上，所以二力平衡．
（3）对于某个制成的浮子流量计，浮子和锥形管之间的环形空隙的面积和浮子高度成正比，比例系数为k1，即可得：；
气流对浮子的冲力和流速成正比，比例系数为k2；浮子的质量为m．且冲力与重力平衡，可得：
则：；
根据题意：流量等于气体的流速和通道横截面积的乘积．所以当浮子稳定在高度h时，气体流量Q的表达式为：
．
（4）浮子流量计能反映的最大流量是有限的，如果要让这个浮子流量计能反映更大的流量，根据可知，当浮子的质量越大时，流量越大，所以改进措施为：用密度更大的材料制作浮子
27、详见解析
【解析】
解：（l）木块在竖直方向上受竖直向下的重力、向下的拉力和竖直向上的浮力，受力示意图如下：

（2）木块刚好浸没液体中时
有
得木块体积
当细线上拉力为零时
在此过程中放水质量为时，液体下降高度为
即

（3）设横轴表示排出水的质量m2，纵轴表示容器底部所受水的压强p，
当细线上拉力为零时，即当F＝0时，木块处于漂浮状态，不受拉力作用， 木块浸在水中的深度，细线的长度为l，此时容器底部所受水的压强最大，
。
当木块刚好接触容器底时，放出水的质量，容器底受到的压强为
。
将水全部排出时，此时容器底受到的压强为0，排出水的质量为
。
容器底部所受水的压强p随第二次放水质量m变化关系的图象如下：
