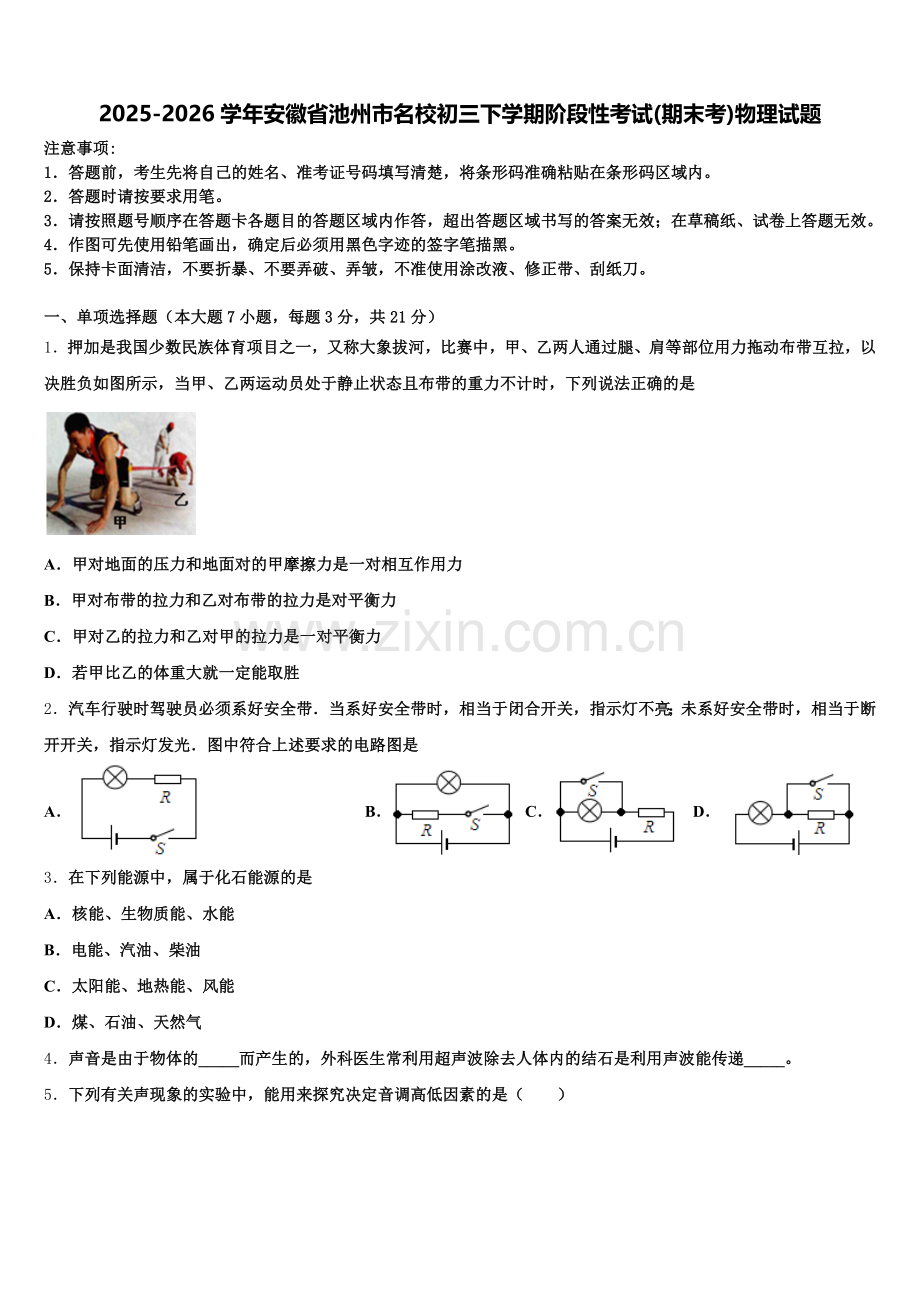

2025-2026学年安徽省池州市名校初三下学期阶段性考试(期末考)物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．押加是我国少数民族体育项目之一，又称大象拔河，比赛中，甲、乙两人通过腿、肩等部位用力拖动布带互拉，以决胜负如图所示，当甲、乙两运动员处于静止状态且布带的重力不计时，下列说法正确的是

A．甲对地面的压力和地面对的甲摩擦力是一对相互作用力
B．甲对布带的拉力和乙对布带的拉力是对平衡力
C．甲对乙的拉力和乙对甲的拉力是一对平衡力
D．若甲比乙的体重大就一定能取胜
2．汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是
A． B． C． D．
3．在下列能源中，属于化石能源的是
A．核能、生物质能、水能
B．电能、汽油、柴油
C．太阳能、地热能、风能
D．煤、石油、天然气
4．声音是由于物体的_____而产生的，外科医生常利用超声波除去人体内的结石是利用声波能传递_____。

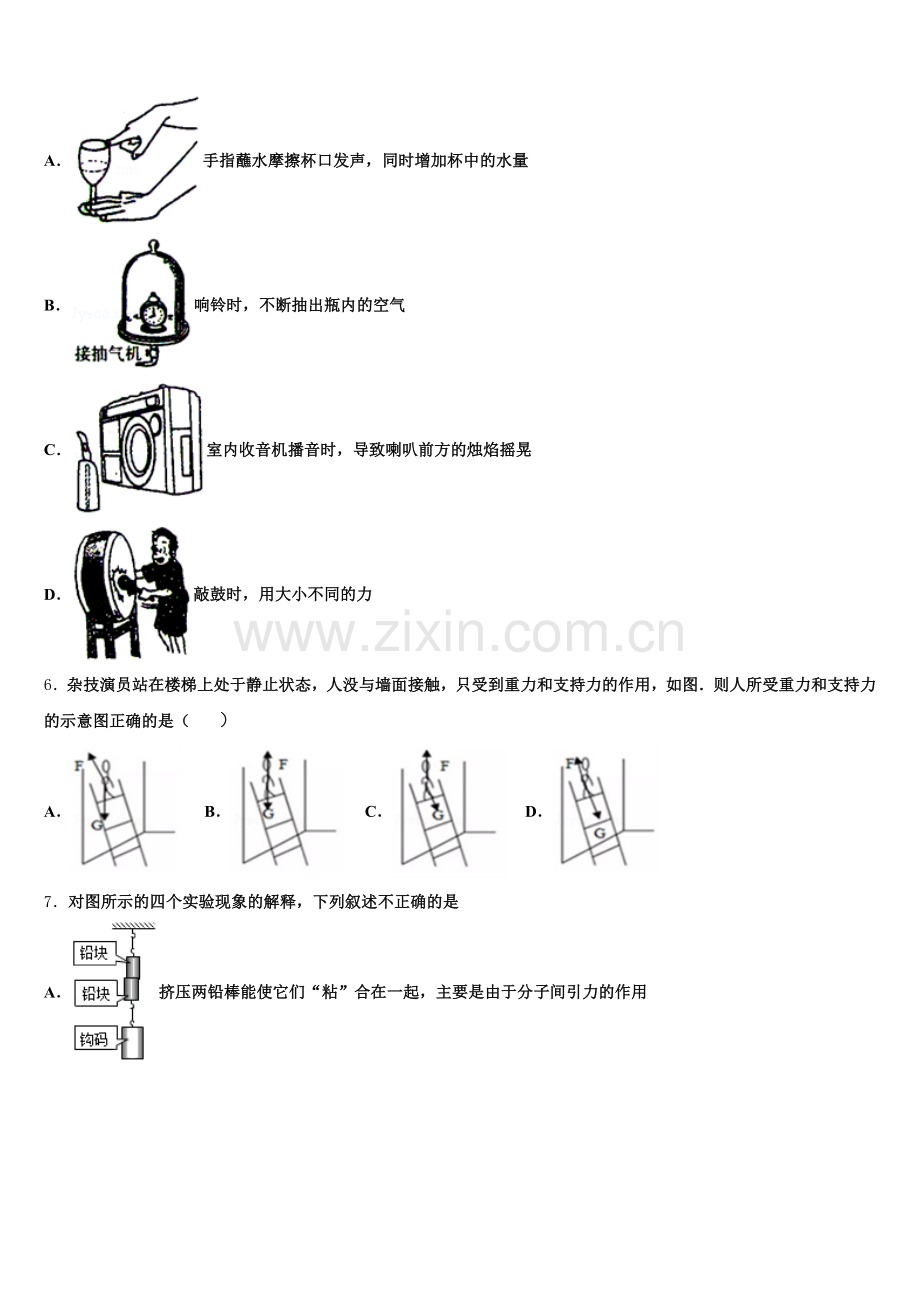

5．下列有关声现象的实验中，能用来探究决定音调高低因素的是（　　）
A．手指蘸水摩擦杯口发声，同时增加杯中的水量
B．响铃时，不断抽出瓶内的空气
C．室内收音机播音时，导致喇叭前方的烛焰摇晃
D．敲鼓时，用大小不同的力
6．杂技演员站在楼梯上处于静止状态，人没与墙面接触，只受到重力和支持力的作用，如图．则人所受重力和支持力的示意图正确的是（ ）
A． B． C． D．
7．对图所示的四个实验现象的解释，下列叙述不正确的是
A．挤压两铅棒能使它们“粘”合在一起，主要是由于分子间引力的作用
B．试管内的水沸腾后，水蒸气将软木塞推出，这是将内能转化为机械能
C．抽去玻璃板后，两瓶中的气体逐渐混合，说明上瓶中的空气密度较大
D．快速下压活塞，硝化棉燃烧起来，是由于对气体做功，气体内能增加，温度上升
二、填空题（本大题7小题，共21分）
8．各式各样的剪刀都是一对对的杠杆．如图所示，要剪开铁皮，应该用_____最合适；剪纸或布时，应该用_____最合适．（选填标号）

9．“破镜重圆”从物理知识的角度来说________(填“能够”或“不能够”)实现．因为破镜断裂处绝大多数分子距离______，分子间的作用力非常______．
10．如图所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速下压，使筒内空气的内能_____（选填“增大”、“不变”或“减小”）温度升高，硝化棉燃烧。上述现象与用热水袋焐手改变物体内能的方式_____（选填“相同”或不相同）。

11．如图所示，甲、乙两人骑着双人自行车绕南昌秋水广场快慢不变地运动一周，在整个过程中，自行车_______是做匀速直线运动（选填“一定”、“不一定”或“一定不”）。以甲为参照物，乙是_________的。

12．如图所示，质量和底面积都相同的两个容器分别装有质量和深度均相等的甲乙两种不同液体，甲液体的密度_____乙液体的密度；甲容器对桌面的压强_____乙容器对桌面的压强；甲容器底部所受液体的压力_____乙容器底部所受液体的压力．（均选填“大于”、“小于”或“等于”）

13．如图所示，是台球比赛中球杆击球后两球相撞的场景，此现象说明力能改变物体的________，台球在桌面上滚动的过程中，球杆对台球________（选择“做功”或“不做功”）．

14．如图是某同学在探究甲、乙两种物质质量和体积关系时得到的图象。若用这两种物质分别做成A、B两个质量相等的实心正方体，把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______，若用这两种物质分别做成A、B两个体积相等的实心正方体。把它们平放在水平地面上，则两物体对水平地面的压强之比pA：pB为______。

三、作图题（共7分）
15．如图所示，通电直导线周围的磁场分布可用磁感线表示为以导线为圆心的同心圆圈，磁场方向可以运用如下方法判断：用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．请在图中标出静止在磁场中的小磁针的N极
（____________）

16．在下图中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图_____．

17．用笔画线代替导线，将如图连有开关的电灯和三孔插座接入家庭电路中。

四、实验题（本大题共5小题，共20分）
18．小明利用铅笔做了几个物理小实验。

（1）如图甲所示，将铅笔斜放在注水的碗中，看到铅笔发生了弯折，这一现象说明了光从水斜射入空气发生了_____现象；
（2）如图乙所示，两只手的食指压住铅笔的两端静止时，铅笔对左、右手指的压强大小关系是p左_____p右；
（3）如图丙所示，把一本厚厚的书放在桌面上，然后在书和桌面间垫几支相同的圆柱形铅笔，用橡皮筋可以轻易拉动书，这说明_____代替滑动可以减小物体间的摩擦，书由静止开始运动说明力可以改变物体的_____。
19．如图所示为“探究滑动摩擦力的大小与什么因素有关”的实验，木块A分别在和的作用下做匀速直线运动。
请在图甲中画出木块A所受滑动摩擦力的示意图。三次实验中弹簧测力计的示数分别为和，其中最大的是___________。甲、乙两个实验说明滑动摩擦力的大小与___________有关；___________两个实验说明滑动摩擦力的大小与压力的大小有关。在丙实验中，弹簧测力计的示数为2N，则木块对砝码的摩擦力为___________N；若弹簧测力计的示数增大到3N，此时的木块A所受的滑动摩擦力为___________N。(砝码始终和木块一起做匀速直线运动)
20．用伏安法测电阻，实验电路如图甲所示；

（1）连接电路时，开关应该是_____的。
（2）大山同学在实验中的某次测量，电压表与电流表的读数如图乙所示，则此时待测电阻的阻值为_____Ω。
（3）根据甲的电路图，用笔代替导线，把丙图的实物图连接完整，要求导线不能交叉。
（_________）
（4）实验中，如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，大山利用剩下的器材测出Rx，电路如图丁。
实验过程：
①将滑片移至最右端，测出此时的电流I1，
②将滑片移至最左端，测出此时的电流I2，则Rx＝_____。
21．在做“海波熔化”的实验时，两个实验小组分别选择了甲、乙所示的实验装置进行实验。

（1）哪个实验小组的方案好？_____。请你说明原因_____。
（2）下表是一个小组的测量数据：
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
28
32
36
40
44
48
48
48
54
60
分析实验数据可得海波熔点是_____℃．海波在熔化过程中的特点是_____，熔化过程经历了_____分钟。
22．在“测定小灯泡电阻”的实验中（小灯泡标有2.5V字样）：

（1）如图甲所示，小丽所接的实验电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“╳”，并用笔画线代替导线画出正确的接法．
（________）
（2）电路连接正确后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是小灯泡_____（选填“短路”或“断路”）．
（3）排除故障后，闭合开关，移动滑片至电压表示数如图乙所示，其读数为_____V；要获得小灯泡正常发光时的电阻，滑片应向_____（选填“左”或“右”）移动．
（4）改变滑动变阻器的位置，获得多组电压、电流值绘制出图丙所示的I﹣U图象，小灯泡正常工作时的电阻是_____Ω．
五、计算题（本大题共2小题，共13分）
23．下表为某电热水器的铭牌（其中一项内容已模糊不清），电热水器内部简化电路如图所示，R1和R2均为电热丝. 求：
电热丝Rl的阻值.热水器在低温档正常工作5分钟所产生的热量.热水器在高温挡正常工作时的额定电流（结果保留一位小数）.
24．如图所示，定值电阻R0＝30Ω，滑动变阻器R的最大阻值为50Ω，灯泡L上标有“12V6W”的字样，忽略灯丝电阻的变化。闭合开关S、S1、S2，将滑片P移到最左端，灯泡L正常发光。求：

（1）电源电压；
（2）灯泡L的电阻；
（3）此电路消耗的最大电功率；
（4）此电路消耗的最小电功率。：
六、综合能力题（本大题共3小题，共18分）
25．如图所示，一根长为1.2米的轻质杠杆OA可绕固定点O转动，C点处悬挂一重为60牛的物体．（已知AB=BC=CD=DO）
若在B点用竖直向上的力使杠杆在水平位置平衡，求这个力的大小．若在A点施加一个力使杠杆水平平衡，甲同学认为该杠杆一定是省力杠杆，乙同学认为该杠杆可能是费力杠杆．你赞同哪位同学的观点，并说明理由．
26．随着人民生活水平的不断提高，汽车已经走进我们许多的家庭．小明同学家最近也购买了一辆轿车．
汽车发动机是汽油机，发动机内有四个汽缸（如图甲），发动机工作时，将内能转化为机械能的冲程是_____（选填图甲中的字母）．假设小明同学家的汽车在实际匀速行驶过程中，汽车受到的平均阻力为600 牛，求该汽车发动机每行驶100 千米所做的功_______？小明很想知道引擎盖的质量，于是他站在一体重计上，此时体重计显示的读数为58千克，接着他用双手竖直将引擎盖微微抬起，此时体重计的读数为78 千克，最后画出了引擎盖的模型，如图乙．引擎盖可绕O 点自由转动，A 为引擎盖的重力作用点，并且测得OA＝80 厘米，AB＝40 厘米．那么引擎盖的质量为多少千克_______？
27．阅读短文，回答问题
电动汽车
电动汽车是环保的交通工具，行驶时蓄电池给电动机供电，电动汽车的主要部分参数如表所示，如图甲所示，在测试过程中，司机和一名陪同人员上车．司机驾驶该充满电的车以节电模式匀速行驶30km，电池剩余容量为58kW•h，陪同人员负责记录测试数据，已知司机和陪同人员的质量均为70kg，汽车匀速行驶时所受阻力为总重力的6％，g取10N/kg。
空车质量
1360kg
轮胎与地面总接触面积
400cm2
蓄电池最大容量
68kW•h
最高车速
120km/h
最大功率
90kW
最大续航里程
180km
为了节能，车靠近目的地前可采用“再生制动”的方法：在车速逐渐减到60km/h的过程中，不采用机械刹车，由于电动汽车继续行驶，带动电机逆向发电，将电能存储在蓄电池内，此时电机的工作原理是______________汽车刹车原理图如图乙所示，连着刹车踏板的金属杆可视为一根能绕O点转动的______________（选填“省力”、“等臂”或“费力”）杠杆．在测试前，人未上车，此时电动汽车对水平地面的压强为_______________Pa．在此测试过程中，电动汽车匀速行驶30km，牵引力做的功为______________J．该电动汽车将电能转化为机械能的效率为______________%.如图丙是小明设计的车速提醒电路，R为定值电阻，RV的阻值随车速的变化而改变．当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速．图丁是RV的阻值与车速关系的图像．图戊是车速从0加速到100km/h过程中，RV消耗的电功率随电流变化的图像．则图丁中图线与纵坐标相交点的电阻值是______________Ω．当车速达到75km/h时，此时电压表的示数为______________V.
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
：A、甲对地面的压力和甲所受的摩擦力不在同一直线上，不是一对平衡力，也不是相互力，故A错误；
B、甲对布带的拉力和乙对布带的拉力等大、反向、作用在一条直线上、作用在同一物体上，是一对平衡力，故B正确；
C、甲对乙的拉力和乙对甲的拉力作用在不同的物体上，不是一对平衡力，故C错误；
D、能否获胜，取决于人所示地面摩擦力的大小，甲比乙的体重大，他们受到的摩擦力不一定大，就不一定能决出胜负，故D错误．
故选B．
2、C
【解析】
由题意知，指示灯与S并联，但电路不会出现短路，即电路中必须串联一个保护电阻；结合选项可知C符合题意，ABD不符合，故应选C．
3、D
【解析】
试题分析：要解答本题需掌握：化石能源即不可再生能源，生活中常见的化石能源有哪些．本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
A、核能、生物质能、水能，在这三类能源中，核能是不可再生能源，但生物质能、水能是可再生能源．故A不正确．
B、电能、汽油、柴油，在这三类能源中，汽油和柴油是化石能源，但电能不是．故B不正确．
C、太阳能、地热能、风能都属于可再生能源．故C不正确．
D、煤、石油、天然气都是化石能源．故D正确．
故选D
考点：能源的分类．
点评：本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
4、振动 能量
【解析】
[1]声音是由物体振动产生的；
[2]外科医生常利用超声波震碎然后除去人体内的结石，说明声波能传递能量。
5、A
【解析】
（1）声音是由物体的振动产生的；
（2）声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性；
（3）声音的传播靠介质；固体、液体、气体都可作为传播声音的介质，真空不能传声．
【详解】
A．用手指蘸水摩擦杯口时，杯子由于振动发声，只改变注入杯中的水量，杯子振动的频率发生变化，音调发生变化，故A符合题意为答案．
B．响铃时，不断抽出瓶内的空气，探究了声音不能在真空中传播，故B不符合题意．
C．室内收音机播音时，导致喇叭前方的烛焰摇晃，说明声音能传递能量，故C不符合题意．
D．敲鼓时，用大小不同的力，鼓面振动幅度不同，响度不同，探究响度与振幅的关系，故D不符合题意．
故选A．
此题考综合考查了声学的知识，对于这类题目，要结合相关的声学概念进行分析处理．
6、B
【解析】
杂技演员站在楼梯上处于静止状态，受到平衡力的作用，所受重力和支持力是一对平衡力，大小相等、方向相反、作用在同一直线上，重力的方向竖直向下，所以支持力的方向竖直向上，故B正确，选项ACD错误，故答案为B．
7、C
【解析】
由于分子间引力的作用，挤压两铅棒能使它们“粘”合在一起，故A正确。
试管内的水沸腾后，水蒸气将软木塞推出，软木塞获得了机械能，这是将内能转化为机械能，故B正确。
抽去玻璃板后，两瓶中的气体逐渐混合，说明分子在不停地做无规则运动，故C错误，符合题意为答案。
快速下压活塞，由于对气体做功，气体内能增加，温度上升，达到硝化棉燃点，硝化棉燃烧起来，故D正确。

二、填空题（本大题7小题，共21分）
8、（b） （a）
【解析】
要用剪刀剪开铁皮，需要省力，因此需选用动力臂大于阻力臂的剪刀，符合条件的有（b）、（c）两把剪刀，但（b）剪刀的动力臂与阻力臂的比值更大，所以（b）剪刀更省力，所以选（b）最合适；剪纸或布时，主要是为了省距离，所以应选动力臂小于阻力臂的，所以（a）最合适．
9、不能够 大 小
【解析】
物质是由分子构成的，构成物质的分子间存在着相互作用的引力和斥力，引力和斥力需要一定的分子间距内才能起作用，镜子破了以后，断口处分子间的距离远远大于分子间作用力起作用的距离，所以破镜是不能够重圆的．
10、增大 不相同
【解析】
根据题中“把活塞迅速下压，使筒内空气的内能……，上述现象与用热水袋焐手改变物体内能的方式”可知，本题考查改变内能的方式。需理解做功改变物体内能的实质，结合改变物体内能的方式进行分析解答。
【详解】
当把活塞迅速压下去时，活塞对空气做功，活塞的内能就会增大，空气的温度就会升高，达到硝化棉的燃烧点，硝化棉就燃烧起来。
用热水袋焐手取暖是通过热传递的方式改变内能的，故与上述实验现象改变物体内能的方式不相同。
11、一定不 静止
【解析】
自行车绕南昌秋水广场快慢不变地运动一周，在整个过程中，自行车运动的路线方向始终改变，所以一定不是做匀速直线运动；以甲为参照物，乙的位置不发生变化，故以甲为参照物，乙是静止的；
12、大于 等于 大于
【解析】
由图可知，V甲＜V乙，因为两种液体的质量相同，根据可知，．
由题知，液体和容器的质量都相同，由F=G=mg可知，甲、乙容器对桌面的压力相等，而底面积又相同，根据可知两个容器对桌面的压强大小相等．
因为液体深度相同，，由可得，甲液体对容器底的压强大于乙液体对容器底的压强，两容器底面积相同．根据F=pS，甲容器底部所受液体的压力大于乙容
器底部所受液体的压力．
13、运动状态 不做功
【解析】
力的作用效果是：一是可以改变物体的运动状态，二是可以使物体发生形变．由图中的场景说明力能改变物体的运动状态．做功的两个必要因素是有力作用在物体上，且物体在力的方向上移动一段距离．台球在桌面上滚动的过程中，球杆对台球没有力的作用，故不做功．
14、4：1 8：1
【解析】
由图可知，当m甲=8g时V甲=1cm3，当m乙=2g时V乙=2cm3，则甲乙两种物质的密度分别为：ρ甲==8g/cm3，ρ乙==1g/cm3，；
质量相等的A、B两个实心正方体的体积之比：，
由V=L3可得，两正方体的边长之比：，
A、B两正方体的底面积之比：，
因水平面上物体的压力和自身的重力相等，所以，两物体对水平地面的压强之比：；
体积相等的A、B两个实心正方体的质量之比：，
因体积相等的两个实心正方体的底面积相等，所以，两物体对水平地面的压强之比：。

三、作图题（共7分）
15、
【解析】
由题知：用右手握住直导线，让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．由图根据以上方法可判断出通电直导线周围的磁感线方向是逆时针方向的，因为小磁针静止时，北极的指向为磁场方向，则小磁针的N极如图所示：
．
16、
【解析】
从支点向动力F1的作用线作垂线段即动力臂L1；
F1使开瓶起子沿逆时针转动，阻力是瓶盖对开瓶起子的力，阻碍了杠杆的转动，所以阻力F2的方向竖直向下。
示意图如下：

力臂的画法，关键是正确理解力臂的概念，找到支点和力的作用线，力臂是支点到力的作用线的距离。
17、
【解析】
首先辨别上面三根线地线、火线、零线。灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，如图所示：

四、实验题（本大题共5小题，共20分）
18、折射 < 滚动 运动状态
【解析】
(1)将铅笔斜放在注水的碗中，铅笔反射的光线经过水面后发生折射，光线进入人的眼睛，发现铅笔向上弯折，看到的是筷子的虚像；
(2)铅笔处于静止状态，受到的两手指的压力是一对平衡力，所以两手指对铅笔的压力相等，由于手指对铅笔的压力与铅笔对手的压力是一对相互作用力，所以铅笔对手的压力也相等，由图可知，右手指的受力面积比较小，根据压强公式 可知，右手指受到的压强比较大；
(3)书和桌面间垫几只圆柱形的铅笔，用橡皮筋可以轻易拉动书，说明书受到的摩擦力变小，故结论为：在压力相同时，滚动摩擦力小于滑动摩擦力；书由静止开始运动说明力可以改变物体的运动状态。
19、 接触面的粗糙程度 乙、丙 0 2
【解析】
(1)A相对木板向右运动，故A受到向左的滑动摩擦力，如图所示：
；
(2)甲乙两图的压力相同，乙图比甲图接触面粗糙，所以乙的摩擦力大于甲的摩擦力；
乙丙两图相比，接触面的粗糙程度相同，丙图比乙图压力大，所以丙图的摩擦力大于乙图的摩擦力；又因为物体做匀速直线运动，所以．因此示数最大；
甲乙两图的压力相同，乙图比甲图接触面粗糙，所以可得甲、乙两个实验说明滑动摩擦力的(3)要证明滑动摩擦力的大小与压力的大小有关，须得保证两次实验的粗糙程度相同，然后改变压力大小，所以应对比实验乙、丙；
(4)由于砝码做匀速直线运动，在水平方向上又不受拉力，所以为了使得水平方向上合力为零，其受到的摩擦力必为零；由于接触面的粗糙程度和压力大小不变，所以改变弹簧测力计的拉力，其所受到的摩擦力大小不变
20、断开8
【解析】
（1）为了保护电路，在连接电路时开关应该处于断开状态；
（2）由图乙可知，电压表选用小量程，分度值为0.1V，小灯泡两端的电压U＝2.4V；
电流表选用小量程，分度值值为0.02A，通过小灯泡的电流I＝0.3A，
由I＝可得，此时待测电阻的阻值：
Rx＝＝＝8Ω；
（3）根据电路图知：开关、电阻、电流表、滑动变阻器串联在电路中，电压表与电阻并联，根据图乙知电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器一上一下的接，如图所示：

（4）如果电压表突然损坏，已知滑动变阻器的最大阻值为R，电源电压保持不变，但电源电压未知，实验电路图已设计如图丙所示，实验过程：
①测量时，先将滑片移至最右端，测出此时的电流I1，则电源电压：U＝I1Rx
②将滑片移至最左端，测出此时的电流I2，
根据欧姆定律和串联电路电压的规律，则电源电压：U＝I2Rx+I2R。
因电源电压保持不变，所以I1Rx＝I2Rx+I2R，
则Rx的表达式为：Rx＝。
21、乙小组的方案好 因为采用水浴法可使试管中的物质受热更均匀，实验效果更好 48 吸收热量，温度不变 3
【解析】
（1）图甲中直接给试管加热，图乙中通过水浴法给试管加热，相比之下，图乙的加热更均匀，效果更好；
（2）由表中数据知道，温度在48℃以后，物体继续吸热，但温度不变，所以，海波的熔点应为48℃，在熔化过程中海波要吸收热量，温度不变，熔化从第4min开始到第7min结束，共历时约3min。
22、 断路 2.2 右 12.5
【解析】
（1）原电路中，电压表测电源电压是错误的，应测灯的电压，如下所示：

（2）若灯泡短路，则电压表示数为0，与题意不符合；
若灯光断路，小灯泡始终不亮，电流表无示数，电压表串联在电路中测电源电压，电压表有示数，符合题意，故灯泡始终不亮，电压表有示数，电流表无示数原因可能是小灯泡断路；
（3）灯在额定电压下正常发光，图中电压选用小量程，分度值为0.1V，示数为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压；
（4）根据绘制出图丙所示的I﹣U图象知，灯在额定电压下的电流为0.2A，由欧姆定律，小灯泡正常工作时的电阻：
R＝＝＝12.5Ω．

五、计算题（本大题共2小题，共13分）
23、（1）44Ω（2）1.32×105J（3）8.3A
【解析】
由电路图可知,开关S1闭合、S2接a时,R1与R2并联，电路的总电阻最小，
由P=UI=可知，电路的总功率最大，电热水器处于高温档；
同理可知,开关S1断开、S2接b时,R1与R2串联，电路的总电阻最大，电路的总功率最小，电热水器处于低温档；
开关S1闭合、S2接b时,电路为R1的简单电路，电热水器处于中温档；
开关S1断开、S2接a时，电路断路。
(1)开关S1闭合、S2接b时,电路为R1的简单电路，电热水器处于中温档，
由I=可得,电阻R1的阻值：
R1===44Ω；
(2)低温档正常工作5分钟产生的热量：
Q=W=UI低t=220V×2A×5×60s=1.32×105J；
(3)由电路图知：开关S1断开、S2接b时，两电阻串联．热水器电阻最大，由P=知，热水器处于低温档，此时I低=，即：2A=，解得： R2=66Ω；
由电路图知：开关S1闭合、S2接a时，两电阻并联，此时热水器电阻最小，功率最大，
热水器处于高温挡，此时I高==+≈8.3A.
24、（1）12V（2）24Ω（3）10.8W（4）1.8W
【解析】
（1）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，因并联电路中各支路两端的电压相等，且此时灯泡L正常发光，所以电源的电压U＝UL＝12V；
（2）由可得，灯泡L的电阻：；
（3）闭合开关S、S1、S2，将滑片P移到最左端时，R0与L并联，此时电路的总电阻最小，电路的总功率最大，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以电路的总电阻：，此电路消耗的最大电功率；
（4）当闭合S、S1，断开S2，将滑片P移动最右端时，R0与R的最大阻值串联，此时电路的总电阻最大，电路消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以此电路消耗的最小电功率：.

六、综合能力题（本大题共3小题，共18分）
25、（1）40N．（2）乙同学的观点正确，因为A点力的方向不同，力臂的大小则不同，不能确定动力臂与阻力臂的大小关系，所以此时杠杆可能是等臂杠杆，也可能是省力杠杆，还可能是费力杠杆．
【解析】
（1）根据杠杆平衡条件得：，

（2）乙同学的观点正确，因为当拉力与杠杆垂直时，力臂最长为阻力臂的二倍，当力的方向改变时，即与竖直方向的夹角逐渐增大时动力臂会逐渐减小，当此夹角为60°时，即与水平方向成30°角时，如图：根据直角三角形的特点知，30°所对的直角边等于斜边的一半，即动力臂此时等于阻力臂，故不再省力，夹角再增大，动力臂小于阻力臂，为费力杠杆．

26、C ．
【解析】
(1)发动机工作时，将内能转化为机械能的冲程是做功冲程；由图A知，进气门打开，排气门关闭，活塞向下运动，是吸气冲程；由图B知，两个气门都关闭，活塞向上运动，是压缩冲程；该过程将机械能转化为内能；由图C知，两个气门都关闭，活塞向下运动，是做功冲程；该过程将内能转化为机械能；由图D知，进气门关闭，排气门打开，活塞向上运动，是排气冲程；故选C.(2)汽车匀速行驶时，水平方向上受到的牵引力F与阻力f平衡，则牵引力F＝f＝600N；汽车发动机所做的功：W＝Fs＝600N×100×103m＝6×107J；(3)由题意知，体重计的示数变化量：△m＝78kg−58kg＝20kg；则小洪所受引擎盖的压力：F压＝△mg＝20kg×9.8N/kg＝196N；根据力的作用的相互性可知,他对引擎盖的动力：F＝F压＝196N；根据杠杆的平衡条件可得G×OA＝F×OB，则G＝＝294N；则引擎盖的质量为：m＝＝30kg.
（1）首先根据气门及活塞的情况判断是哪个冲程，得出机械能的转化情况．做功冲程：内能转化为机械能．（2）汽车匀速行驶，受力平衡，牵引力等于阻力，根据W＝Fs可求得有用功，（3）根据体重计显示示数的变化求出F的大小，由杠杆的平衡条件求得引擎盖的质量．
27、电磁感应 省力 3.4×105 2. 7×107 75 10 9.6
【解析】
（1）汽车行驶带动电机逆向发电，机械能转为电能，电机是利用电磁感应原理进行发电的；
（2）由图可知，O点为支点，活塞对金属杆的力是阻力，脚对刹车踏板的力是动力，且动力臂大于阻力臂，所以这是一个省力杠杆；
（3）人未上车，电动汽车对水平地面的压力为：F压=G=mg=1360kg×10N/kg=1.36×104N；
电动汽车对地面的压强为：p==3.4×105Pa；
电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=6%G总=0.06×（70kg+70kg+1360kg）×10N/kg=900N；则电动车行驶30km，牵引力做的功为：W=Fs=900N×30×103 m=2.7×107J；
由表格数据可知电池容量为68kW•h，行驶30km时电池剩余容量为58kW•h，则此过程中电动汽车消耗的电能为：W总=68kW•h-58kW•h=10kW•h=3.6×107J，则电动汽车电能转化为机械能的转化效率：η==75%；
（4）由电路图可知，两个电阻串联，电压表测量Rv两端的电压，电流表测量电路中的电流，由图丁可知车速越大，Rv的阻值越大，由可知通过电路的电流越小，由串联分压可知Rv两端的电压变大，电压表的示数变大，由图戊可知，车速为100km/h时，Rv的阻值最大，通过电路的电流最小为0.2A，RV消耗的电功率为2W，RV的阻值RV1==50Ω；电源电压U=I1（RV1+R）=0.2A×（50Ω+R）①
通过电路的电流为0.3A，RV消耗的电功率为2.7W，RV的阻值RV2==30Ω，
电源电压U=I2（RV2+R）=0.3A×（30Ω+R）②
由①和②得到R=10Ω，U=12V，
当车速为零时，RV的电阻最小，通过电路的电流最大为0.6A，电路的总电阻R总==20Ω，RV的电阻RV小=R总-R=20Ω-10Ω=10Ω；
图丁是RV的阻值与车速成正比，当车速为75km/h时，，RV3=40Ω，通过电路的电流I3==0.24A，电压表的示数U1=I3R V3=0.24A×40Ω=9.6V。
