重庆市开州集团重点中学2026届初三第二学期月考试卷（二）物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）

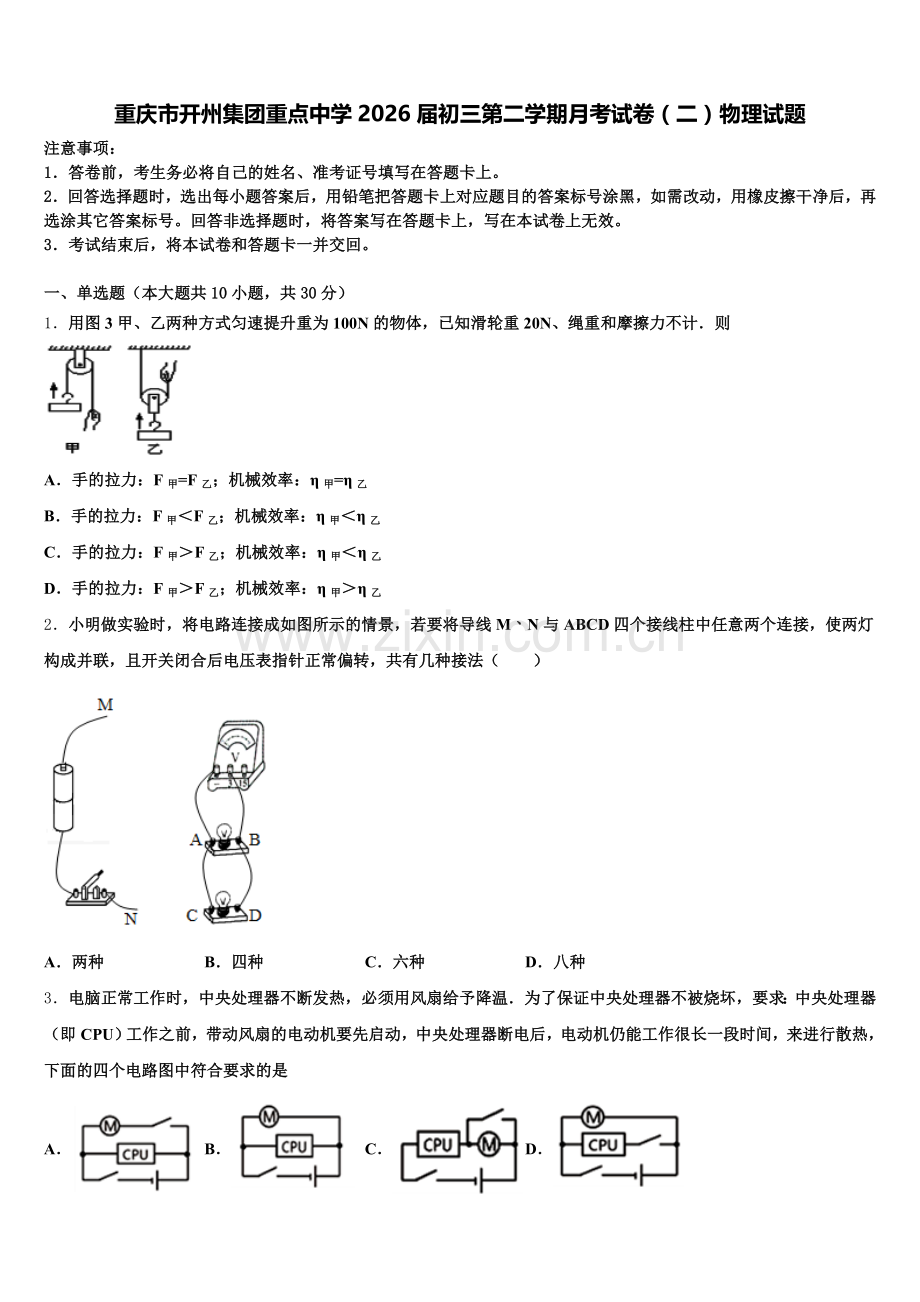

1．用图3甲、乙两种方式匀速提升重为100N的物体，已知滑轮重20N、绳重和摩擦力不计．则

A．手的拉力：F甲=F乙；机械效率：η甲=η乙
B．手的拉力：F甲＜F乙；机械效率：η甲＜η乙
C．手的拉力：F甲＞F乙；机械效率：η甲＜η乙
D．手的拉力：F甲＞F乙；机械效率：η甲＞η乙
2．小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法（　　）

A．两种 B．四种 C．六种 D．八种
3．电脑正常工作时，中央处理器不断发热，必须用风扇给予降温．为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，下面的四个电路图中符合要求的是
A． B． C． D．

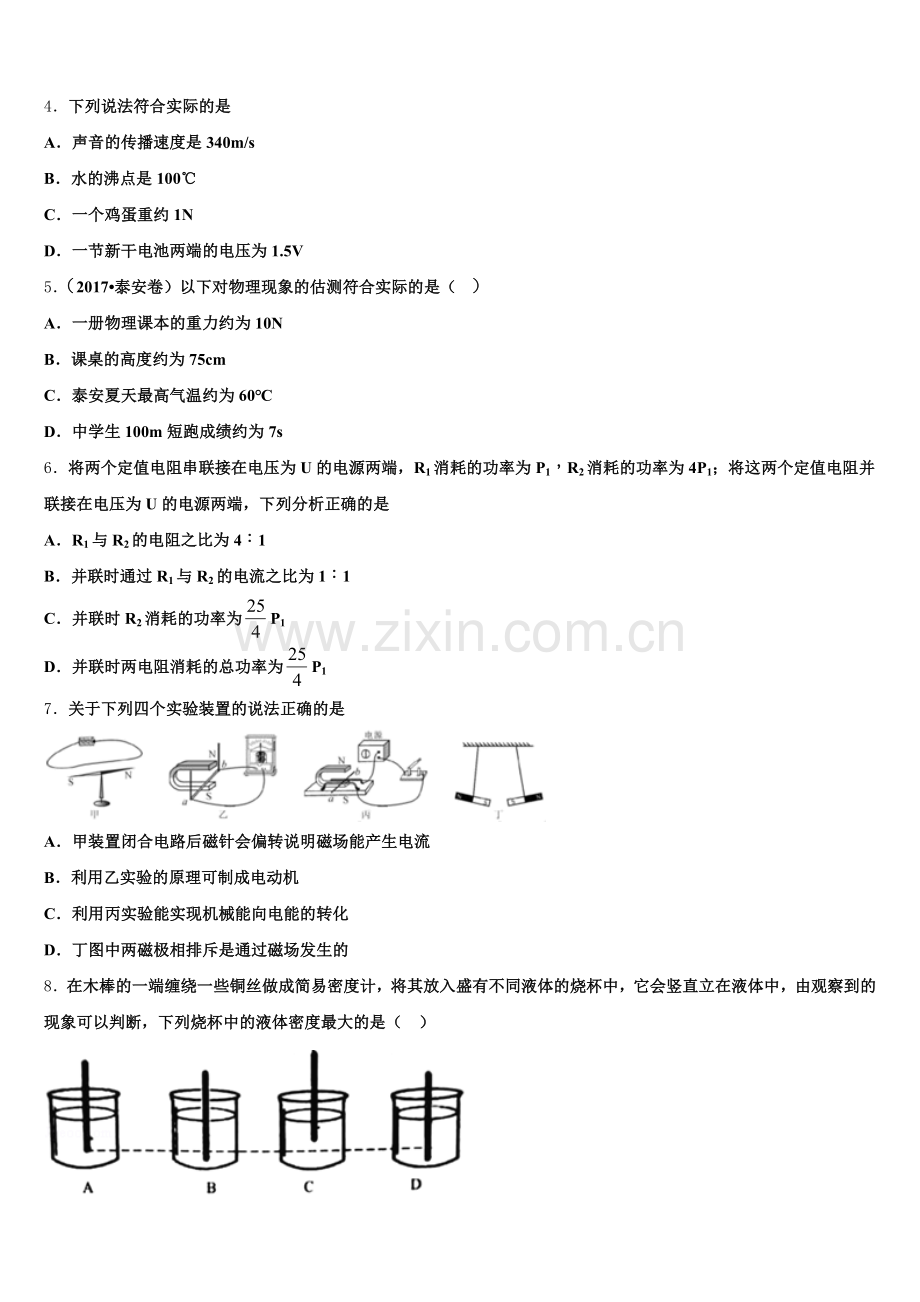

4．下列说法符合实际的是
A．声音的传播速度是340m/s
B．水的沸点是100℃
C．一个鸡蛋重约1N
D．一节新干电池两端的电压为1.5V
5．（2017•泰安卷）以下对物理现象的估测符合实际的是（ ）
A．一册物理课本的重力约为10N
B．课桌的高度约为75cm
C．泰安夏天最高气温约为60℃
D．中学生100m短跑成绩约为7s
6．将两个定值电阻串联接在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为4P1；将这两个定值电阻并联接在电压为U的电源两端，下列分析正确的是
A．R1与R2的电阻之比为4：1
B．并联时通过R1与R2的电流之比为1：1
C．并联时R2消耗的功率为P1
D．并联时两电阻消耗的总功率为P1
7．关于下列四个实验装置的说法正确的是

A．甲装置闭合电路后磁针会偏转说明磁场能产生电流
B．利用乙实验的原理可制成电动机
C．利用丙实验能实现机械能向电能的转化
D．丁图中两磁极相排斥是通过磁场发生的
8．在木棒的一端缠绕一些铜丝做成简易密度计，将其放入盛有不同液体的烧杯中，它会竖直立在液体中，由观察到的现象可以判断，下列烧杯中的液体密度最大的是（　）

A．A B．B C．C D．D
9．如图（a）、（b）所示，在探究滑动摩擦力与哪些因素有关的实验中，小明先后两次分别用弹簧测力计水平拉动同一木块在同一水平桌面上匀速滑动，第一次弹簧测力计示数为F1，第二次木块上加放一个重物后弹簧测力计示数为F1．下列说法正确的是

A．F1等于F1
B．实验中弹簧测力计的示数与木块受到的滑动摩擦力相等
C．实验中木块匀速滑动的速度越大，弹簧测力计示数越大
D．两次实验过程中，木块对桌面的压强大小相等
10．如图所示是一种测定风速的装置．其中风速表由电压表改装而成，R为定值电阻，R1为滑动变阻器，T型管道的竖直管内装有可上下自由移动的轻质活塞，活塞通过轻质细杆和滑动变阻器的滑片P相连．当风速变大时

A．活塞向下运动，电压表示数变小
B．活塞向上运动，电压表示数变小
C．活塞向下运动，电压表示数变大
D．活塞向上运动，电压表示数变大
二、多选题（本大题共3小题，共12分）
11．下列描述合理的是；
A．放映幻灯片时，在屏幕上得到的是幻灯片上景物倒立等大的实像
B．看电影时，银屏上的像相对胶片形成的是倒立放大的实像
C．用放大镜观察物体时，物体与放大镜的距离必须小于一倍焦距
D．用显微镜观察物体时，被观察物体经它的物镜形成的是倒立放大的实像
12．如图所示电路，电源电压为U，小灯泡标有“”（已知）。实验操作正确并保证电路元件安全，则在闭合开关S后，移动滑片P的过程中，电流表的最小示数为I，电流表的示数最大变化了，电压表的示数最大变化了。设灯丝电阻不随温度而改变，下列说法正确的是（ ）

A．小灯泡电阻为
B．滑动变阻器的最大阻值为
C．电压表的示数最小值可表示为
D．电压表的最大示数和最小示数的比值
13．下列行为中，符合“合理利用资源与节约能源”要求的是
A．将废旧书报、饮料瓶等送到废旧回收站
B．尽量使用一次性筷子、纸杯
C．夏天使用空调时，把温度调到19℃
D．尽可能将洗衣服后的废水集中起来冲洗厕所
三、填空题（本大题共5小题，共10分）
14．国产油电混合动力汽车在行驶时可以用发电机给汽车蓄电池充电，此时蓄电池相当于________（选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯间是________联的．
15．木块在大小为10牛的水平拉力作用下，10秒内沿水平地面前进5米，则拉力做的功为___焦，功率为______瓦；若木块重30牛，在此过程中重力对木块做的功为_______焦。
16．如图所示，塑料瓶中灌满水，用一张纸覆盖瓶口，压紧后倒置，瓶中的水和纸都不会下落，是因为______的作用，若此时在纸上扎一个小孔，观察到的现象水和纸都______下落（选填“会“或“不会”）。

17．请分析以下两个有关能量形式的问题。
“强弩之末势不能穿鲁缟者也”。强弩之末不能穿透薄薄的丝绸，说明物体的动能大小与它的____有关。 旋转图中的吸管后，将可乐罐放在桌面上，罐就会运动起来，这是因为罐中的橡皮筋积蓄了____。
18．如图所示为水位测量仪的示意图．A点与光屏PQ在同一水平面上，从A点发出的一束与水平面成45°角，方向不变的激光，经水面反射后，在光屏上的B点处形成一个光斑，光斑位置随水位变化而发生变化．
A点与光屏在水中所成的像是__像（选填“虚”或“实”）；A点与水面相距3m，则A与它在水中的像A′之间的距离为__m； 若光斑B向右移动了1m，说明水位_______（选填“上升” 或“下降”）了_____m．
四、计算题（本大题共3小题，共29分）
19．养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热．如图是某款养生壶及其铭牌，求：

型号
CH﹣M16
额定电压
220V
频 率
50Hz
额定功率
1000W
容 量
1.2L
（1）养生壶正常工作时的电阻；
（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间；（c水=4.2×103J/（kg•℃））
（3）用电高峰期，家中只有液晶电视机和养生壶工作时，养生壶将1kg水从20℃加热到85℃，实际用时363s，通过电能表测得此过程共耗电3.726×105J，此时养生壶两端的电压和通过液晶电视机的电流多大．（设养生壶的电阻和加热效率不变）．
20．如图甲所示的电路，电源电压为4.5V保持不变。小灯泡L标有“2.5V0.25A”字样，滑动变阻器R1的最大值为30Ω，定值电阻R2＝30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．求：

（1）小灯泡正常工作时，电阻多大？
（2）小灯泡的额定功率多大？
（3）只闭合开关S、S2和S3， 将变阻器R1的滑片P调到中点时，电流表示数多大？
（4）只闭合开关S、S1， 移动变阻器的滑片P，小灯泡L的I﹣U图象如图乙所示。在保证各元件安全的情况下，滑动变阻器R1允许的取值范围是多少？
21．某电热水器的铭牌如下表所示，现将冰箱装满水，电热水器正常工作时，把水从20℃加热到60℃，已知c水=4.2×103J/（kg•℃），不计热量损失，求：
型号

额定电压
220V
加热功率
2000W
频率
50Hz
水箱容量
50kg
（1）水吸收的热量；
（2）加热所需要的时间；
（3）利用氢气做燃料对环境没有污染，因为它燃烧后的产物是水，若上述用电发热，改由燃烧氢气，则需要消耗氢气的质量为多少？（氢气的热值是1.43×108J/kg）
五、作图题（本大题共2小题，共4分）
22．一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请面出入射光线和大致折射光线并标出入射角的大小．
（____）

23．如图所示，已知轻质杠杆AB在水平位置静止，作出物体C所受重力的示意图以及拉力F的力臂L．
（____）

六、实验探究题（本大题共3小题，共15分）
24．研究并联电路中电流特点时，小强连接了如图所示的电路，R1和R2是两只定值电阻，电源使用的是稳压电源。通过实验发现，并联电路中的干路电流等于各支路电流之和。小强猜想：在并联电路中，且电源电压不变的条件下，若支路越多，就会将干路电流分成更多份，会使得同一支路上的电流就越小。为了纠正他的错误观点，请你利用图中现有器材，再添加一个定值电阻R3和若干导线，设计一个实验证明小强的想法是错误的。写出实验步骤（可作图辅助说明）和预期实验结果（证据）。

________
25．在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值为分别为R1＝5Ω，R2＝10Ω，R3＝20Ω滑动变阻器的规格为“20Ω　1A”．
请在图中的虚线框内画出滑动变阻器的电路符号，并用笔划线代替导线，将图所示的实物电路连接完整．连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下电流表的示数I1．
②用R2替换R1接入电路，接下来的操作是：_____．
③用R3替换R2接入电路，重复上述操作．请将表格中的数据填写完整．
次数
R/Ω
I/A
1
5
0.3
2
10
____
3
20
____
（4）本实验的结论是：_____．
26．小明同学为了测量天津“独流牌”老醋的密度，进行以下实验。请你完成下列内容：
（1）将天平放在水平台上，把游码放在______处，发现指针指在分度盘的右侧，要使横梁平衡，应将平衡螺母向______（选填“右”或“左”）调。
（2）接下来进行以下三项操作：
A．用天平测量烧杯和剩余老醋的总质量；
B．将烧杯中的一部分老醋倒入量筒，测出这部分老醋的体积；
C．将待测老醋倒入烧杯中，用天平测出烧杯和老醋的总质量。
以上操作的正确顺序是______；（填字母序号）
（3）由图可知，老醋的体积为______，老醋的密度为______。

参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
由图可知，甲滑轮是定滑轮，使用该滑轮不省力，所以拉力等于物体的重力；乙滑轮是动滑轮，使用该滑轮可以省一半的力，即拉力等于物体和滑轮总重力的一半，则手的拉力：F甲＞F乙；两幅图中的W有是克服物体重力做的功是相同的，但乙图中拉力做功要克服动滑轮的重力做功，比甲图中做的总功要多，所以结合机械效率公式可知，有用功相同时，总功越大的，机械效率越小；
所以选D．
2、B
【解析】
根据电路的连接和电压表的使用规则进行分析，结合题干中的相关信息进行解答．
【详解】
电压表与灯泡并联且遵循“正进负出”，故将M接B或D能保证电流从电压表的正接线柱流进，将N接A或C保证两灯并联、且电流从电压表的正接线柱流出，故有AB两接线柱、AD两接线柱、CB两接线柱、CD两接线柱这四种接法．故选B.
本题考查了基本电路的连接和电压表的使用规则，是一道基础题．
3、D
【解析】
由题意可知电动机和灯泡可以独立工作、互不影响，即为并联，然后根据开关的作用使带动风扇的电动机先工作后灯泡才能工作，即开关在干路时，可控制所有用电器，在支路上时，只控制该支路上的用电器．A图中开关闭合后，CPU先开始工作，故不符合题意；B图中CPU与电动机同时工作；闭合支路开关后，电动机先不工作，不能做到中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，故不符合题意错误；C图中，两个开关若同时闭合，电机被短路，若只闭合电源左侧开关，电机与CPU串联，故C不符合题意；D图中干路中开关闭合，电动机立刻工作，而CPU在支路开关的作用下后工作，当断开支路开关时，CPU不工作，电动机仍可工作，做到中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，故D符合题意，故选D．
4、D
【解析】
A. 声音在空气中的传播速度为340m/s，不符合实际；
B. 标准大气压下，水的沸点是100℃，不符合题意；
C. 一个鸡蛋的质量约为50g，重约0.5N，不符合题意；
D. 一节新干电池的电压为1.5V，符合实际。
5、B
【解析】
试题分析：一册物理课本的质量约200g，故重力约为2N；故A错误；课桌的高度接近1m，约为75cm（0.75m）故B正确；泰安夏天最高气温约为40℃左右，达不到60℃；故C错误；中学生100m短跑成绩约15s，故D错误；故应选B．
【考点定位】重力大小的估测；温度；时间的估测；长度的估测
6、C
【解析】
（1）当R1、R2串联时，通过两电阻的电流相等，根据电阻消耗的功率关系和P＝I2R确定两电阻之间的关系；根据电阻的串联特点和欧姆定律表示出电路中的电流，根据P＝I2R表示出R2消耗的功率．
（2）当R1、R2并联在同一电源两端时，根据并联电路的电压特点和求出R1消耗的功率，根据欧姆定律得出通过两电阻的电流关系；
根据求出R2消耗的电功率，进一步得出两电阻消耗的总功率．
【详解】
（1）R1、R2串联时，通过两电阻的电流相等，由题知P2=4P1，
所以，由P=I2R知道，R2=4R1，即 ，故A错误；
（2）当R1、R2并联在同一电源两端时，因为并联电路各支路两端的电压相等，
所以由I=知道，并联时通过R1与R2的电流之比I1′：I2′=R2：R1=4：1．故B错误；
（3）①R1、R2串联时，由串联分压规律可知，它们的电压之比为U1：U2=R1：R2=1：4，
所以可知U2，U1=U，
则串联时R2的功率：P2 ；
所以
同理可得，串联时R1的功率是：P1，所以 ------------Ⅱ
②当R1、R2并联在同一电源两端时，它们两端的电压均等于电源电压U，
则此时R2消耗的功率：P2′=，故C正确；
此时R1消耗的功率：P1′；
电路消耗的总功率：P总′ ，故D错误，故选C．
本题考查了串联电路和并联电路的特点以及欧姆定律、电功率公式的应用，关键是根据串联时两电阻消耗的功率得出电阻关系和表示出电阻R1消耗的电功率．
7、D
【解析】
A、甲图是奥斯特实验，将通电导线放在小磁针上方时，小磁针发生了偏转，说明通电导线周围存在磁场，故A错误；
B、乙图，当闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，属于电磁感应现象，利用该原理制成了发电机，故B错误；
C、丙图，当导体中通以电流时，导体棒会在磁场中运动，即通电导体在磁场中受到力的作用，此过程中电能转化为机械能，故C错误；
D、丁图，两个S极相互排斥，是通过磁场发生的，故D正确。
8、C
【解析】密度计使用时，始终漂浮在液面上，漂浮时浮力等于重，所以密度计在液体中受到的浮力都是相等的；
根据阿基米德原理，即可得：；
由图知，在C液体中，密度排开液体的体积最小，根据可得，此液体的密度最大，
故选C。
点睛：重点是浮沉条件和阿基米德原理的应用，关键是牢记漂浮时浮力等于重，即浮力相等，再根据阿基米德原理可比较密度的大小。
9、B
【解析】
A、滑动摩擦力的大小与压力大小、接触面的粗糙程度有关，两图中，接触面的粗糙程度相同，但压力不同，故摩擦力不同，两次弹簧测力计的示数不同，故A错误；
B、在探究滑动摩擦力与哪些因素有关的实验中，应匀速拉动木块，此时摩擦力和拉力是一对平衡力，大小相等，故B正确；
C、滑动摩擦力的大小与速度大小无关，实验中木块匀速滑动的速度变大，摩擦力不变，测力计示数不变，故C错误；
D、两次实验过程中，接触面积相同，但压力不同，根据p=可知压强不同，故D错误。
10、D
【解析】
试题分析：由图可知，定值电阻R与滑动变阻器R1串联，电压表测量的是R两端电压，当风速变大时，活塞上方气压变小，活塞向上移动，滑动变阻器接入电路的电阻变小，电路中的总电阻变小，通过电路中电流变大，定值电阻两端电压变大，电压表（风速表）示数变大，ABC错误，D正确．故选D．
考点：电路的动态分析

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
根据凸透镜成像的规律进行解答．
【详解】
A、放映幻灯片时，根据凸透镜成像规律可知，在屏幕上得到的是幻灯片上景物的倒立、放大的实像，故A错误；B、看电影时，电影中凸透镜的作用相当于投影仪，成的是倒立、放大的实像，故B正确；C、据凸透镜成像的规律知：用放大镜观察物体时，物体必须放在一倍焦距之内，故C正确；D.显微镜的物镜的成像原理与投影仪成像原理相同，观察物体时，被观察物体经它的物镜形成的是倒立放大的实像，故D正确；故选BCD．
12、CD
【解析】
A．小灯泡标有“”，所以小灯泡的电阻，故A错误。
B．根据串联电路的电压等于各部分电压之和，电压表的示数最大变化了，则灯泡两端的电压也变化了，电流化了，灯丝电阻不随温度而改变，则，滑动变阻器的最大阻值为，故B错误。
C．电压表测灯泡两端的电压，电路中最小电流为I，所以电压表的示数最小值，故C正确。
D．由题意可知，电压表V2测滑动变阻器两端的电压，电压表的最小示数 ，电压表的最大示数，则电压表的最大示数和最小示数的比值，故D正确。
13、AD
【解析】
合理利用资源与节约能源即要求减少不必要的能源浪费；将废报纸、饮料瓶等送到废品收购站可以起到废物利用的作用，A符合要求；
使用一次性筷子、纸杯，会造成木材的浪费，故B不符合要求；
夏天使用空调时，把温度调到19℃，温度调得太低，对身体不好的同时，也浪费了能源，故C不符合要求；
用洗衣服的水用来冲厕所可以节约水资源，故D符合要求．

三、填空题（本大题共5小题，共10分）
14、用电器 并
【解析】
给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；汽车各转向灯能独立工作，互不影响，因此转向灯是并联的．
15、50 5 0
【解析】
拉力做的功W=Fs=10N×5m=50J，功率为P===5W，物块在重力的方向上没有移动距离，重力做功为0。
16、大气压 不会
【解析】
第一空．纸的下方受到大气压的作用，纸的上方受到瓶中水产生压强的作用，大气压远大于瓶中的水产生的压强，所以水和纸被大气压托着，不会下落。
第二空．若在纸上扎一个小孔，纸的下方受到大气压的大小没变，瓶中水产生压强大小也没变；大气压远大于瓶中的水产生的压强，所以水和纸不会落下来。
17、速度弹性势能(势能)
【解析】
试题分析：物体由于运动而具有的能叫动能，动能大小与物体的质量和速度有关，强弩之末是指箭经过长距离运动，速度减小，动能减小。橡皮筋被旋转后发生形变，具有弹性势能，使可乐罐转动。
考点：机械能的形式
18、虚 6 下降 0.5
【解析】
（1）A点与光屏在水中所成的像是平面镜成像．平面镜成像的原理：物体射到平面镜上的光，经平面镜反射后的反射光线是发散的，这些光线的反向延长线相交而成的点，就是我们看到的像，不是由实际光线会聚而成的，不能呈现在光屏上，故称为虚像；
（2）平面镜成的是正立等大的虚像，像和物关于镜面对称．A点与水面相距3m，则A与它在水中的像A′之间的距离为物与平面镜距离的二倍为6m；
（3）若光斑B向右移动了1m，说明光延后反射，水位下降．由于从A点发出的一束与水平面成45°角，则入射角为45°，由等边直角三角形可知，水位下降0.5m。

四、计算题（本大题共3小题，共29分）
19、（1）48.4Ω．（2）300s；（3）200V 1A．
【解析】
（1）由P=可得，养生壶正常工作时的电阻：
R===48.4Ω．
（2）水吸收的热量：
Q吸=cm△t=4.2×103J/（kg•℃）×1kg×（85℃-20℃）=2.73×105J，
由η=可得，养生壶消耗的电能：
W===3×105J，
由P=可得，养生壶工作时间：
t===300s；
（3）在用电高峰时，养生壶仍然将1kg水从20℃加热到85℃，且加热效率不变，所以养生壶消耗的电能不变，仍然为3×105J，
则养生壶的实际功率：
P实===W≈826W，
养生壶的电阻不变，由P=可得实际电压： U实= ==200V，
此过程共耗电3.726×105J，则电路的总功率：
P总===1026W，
因为P总=P实+P液晶，
所以液晶电视机的实际功率：
P液晶=P总-P实=1026W-826W=200W，
由P=UI可得，通过液晶电视机的电流：
I===1A．
20、（1）10Ω；（2）0.625W；（3）0.45A；（4）8～15Ω。
【解析】
(1)由小灯泡L标有“2.5V 0.25A”字样知，由知，小灯泡正常发光时的电阻：；
(2)小灯泡的额定功率是：PL=ULIL=2.5V×0.25A=0.625W；
(3)只闭合开关S、S2和S3,分析电路的连接,L短路,电阻R1与R2并联，
并联的总电阻,R并=，
电路的电流为：由；
(4)只闭合开关S、S1,灯泡L与R1串联,R2不接入电路,移动变阻器的滑片P,向左移动时,R1变大,电压表的示数也变大,当电压表示数为3V时,R1最大,则R1的电压U1大=3V,此时小灯泡两端的电压为：U′L=U−U1大=4.5V−3V=1.5V，
由图乙可知电路中最小电流：I最小=0.2A，
所以R1连入电路的电阻：，
当滑片向右移动时,R1变小,电流表的示数变大,UL也变大，由图象可知电路中的最大电流：
I最大=0.25A<0.6A(电流表安全)，由图象可知,此时U′L=2.5V，R1两端的电压为：U′1=U−U′L=4.5V−2.5V=2V，R1连入电路的电阻：，所以在保证各元件安全的情况下,滑动变阻器R1允许的取值范围是8∼15Ω。
21、（1）8.4×106J；（2）4200s；（3）0.0587kg
【解析】
（1）使水温由20℃升高到60℃，水需要吸收热量为：Q吸=cm△t=4.2×103J/（kg•℃）×50kg×（60℃-20℃）=8.4×106J；
（2）不计热量损失，电热丝所产生热量的全部被水吸收，则W=Q吸=8.4×106J。由W=Pt得到：t==4200s；
（3）不计热量损失，则Q放=Q吸=8.4×106J，所以，m=≈0.0587kg。
答：（1）使水温由20℃升高到60℃，水需要吸收8.4×106J的热量；
（2）电热水器正常工作时电热丝的加热需4200s；
（3）需要消耗0.0587kg的氢气。

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，先作出法线，再画出入射光线．
根据作出的入射光线，由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线
解：先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，反射角等于90°﹣45°=45°，所以入射角等于45°；
在法线右侧的水中从O点画出折射光线，注意折射角小于45°，如图所示：

【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
23、
【解析】
对于形状规则、质地均匀的物体，它的重心在它的几何中心上，从重心开始沿重力方向﹣﹣竖直向下，画一条带箭头的线段并标出重力G；过支点O作F的垂线段，即为拉力F的力臂L；如图所示：

点睛：（1）先确定物体的重心，然后从重心开始沿重力方向画一条带箭头的线段表示重力G；（2）根据力臂的概念画出F的力臂L．

六、实验探究题（本大题共3小题，共15分）
24、详见解析
【解析】
为了证明小强的想法是错误的，需要将原电路和增加一条支路后的电路进行对比，且应将电流表串联在同一支路中，用电流表测该支路的电流，实验步骤如下：
将R1和R2两只电阻连成并联电路，将电流表串联在R1支路测量其电流，闭合开关，将电流表示数记为I1；
再将R1、R2和R3连成并联电路，将电流表同样串联在R1支路测量其电流，闭合
开关，将电流表示数记为I2。
现象：I1＝I2；所以，小强的结论是错误的。
25、 移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2； 0.15 0.075 电压一定时，导体中的电流跟导体的电阻成反比
【解析】
（1）把滑动变阻器的符号画在电路中，如下图所示：

一节干电池的电压为1.5V，两节干电池串联时电源的电压为3V，当电路中的阻值最小为5Ω时，电路中的电流最大I＝＝0.6A，故电流表的量程为0～0.6A，滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：

（2）该实验需要控制定值电阻两端的电压一定，所以，当用R2替换R1接入电路时，接下来他应该进行的操作是：移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2；
（3）实验中电压表的示数U＝1.5V，则通过R2和R3的电流分别为：I2＝＝0.15A，I3＝＝0.075A，
表格数据如下所示：
次数
R/Ω
I/A
1
5
0.3
2
10
0.15
3
20
0.075
（4）由表格可知实验结论为：电压一定时，导体中的电流跟导体的电阻成反比．
26、标尺左端零刻度线 左 CBA 40
【解析】
根据题中“小明同学为了测量天津“独流牌”老醋的密度”可知，本题主要考查的是学生对天平和量筒的使用、液体密度测量步骤和密度计算公式的理解和掌握。为避免液体在容器壁上有残留而造成实验误差，应先测出烧杯与液体总质量，然后向量筒中倒入适量液体，测出其体积，再测出烧杯与剩余液体的总质量，两者之差是所测液体的质量，据此合理安排实验步骤。由图示求出醋的质量，由量筒读出老醋的体积，利用密度公式求出老醋的密度。
【详解】
（1）用托盘天平测量物体质量时，把天平放在水平台上，游码移到标尺左端的零刻度处，若发现指针静止时指在分度盘中央刻度线的右侧，要使横梁平衡，应将平衡螺母向左调节。
（2）测量液体密度的实验步骤：将天平放在水平工作台上，调节天平平衡；用天平测出烧杯和老醋的总质量m2；将烧杯中老醋的一部分倒入量筒，测出这部分老醋的体积V；再用天平测量烧杯和剩余老醋的总质量m1，故接下来进行的三项操作正确的顺序是：CBA；
（3）由图可知，烧杯和老醋的总质量m2＝50g+20g+10g＝80g，
烧杯和剩余老醋的总质量m1＝20g+10g+5g＝35g，
量筒中老醋的质量m＝m2﹣m1＝80g﹣35g＝45g，
图中量筒中老醋的体积V＝40cm3，
老醋的密度。
