四川省成都市金牛区蜀西实验校2026届初三下学期期末试卷物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的四种现象中，属于光的折射现象的是
A．手在墙上形成“手影”
B．水面上“折断”的筷子
C．“后视镜”中的景物
D．树在水中的倒影

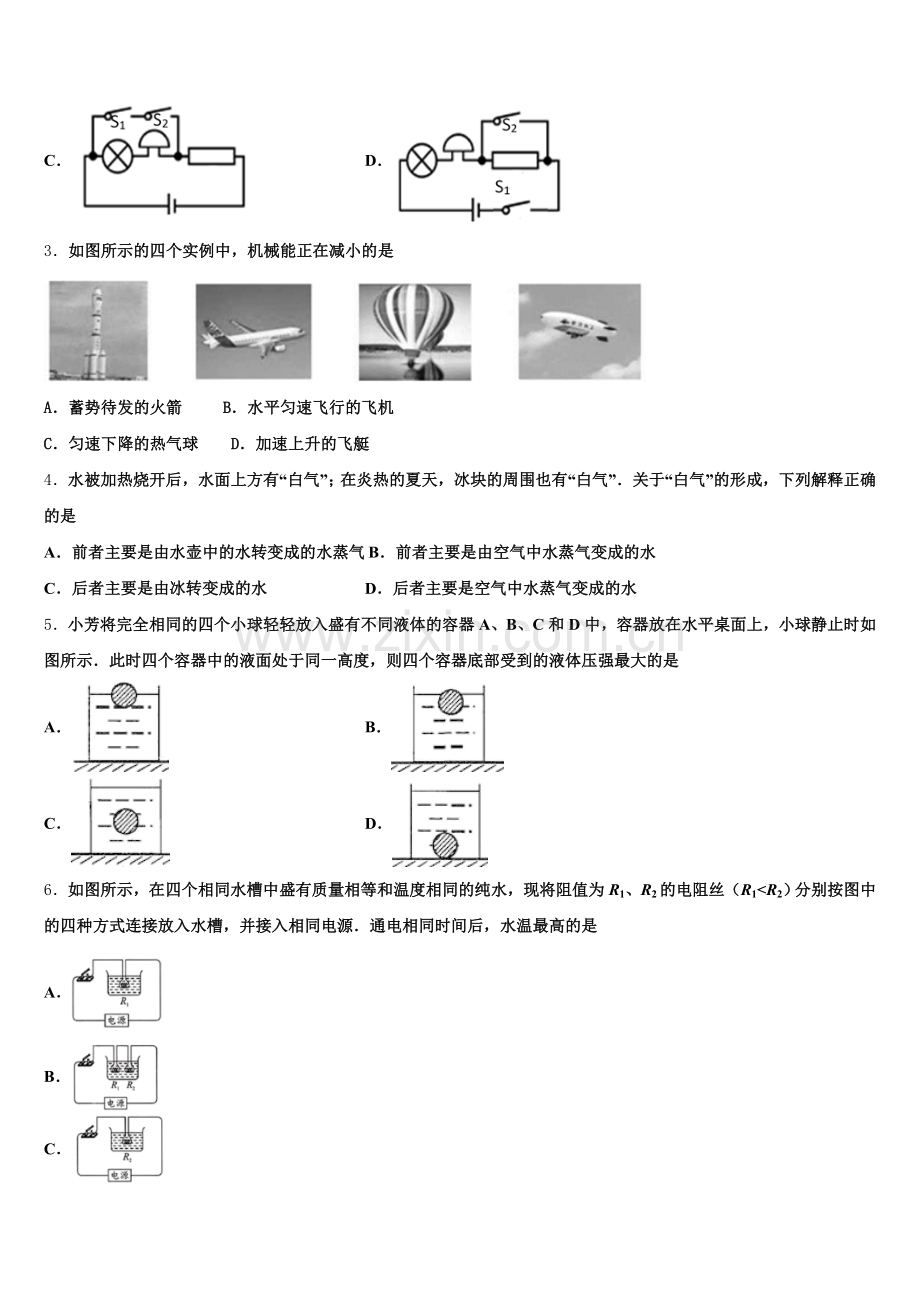

2．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是
A． B．
C． D．
3．如图所示的四个实例中，机械能正在减小的是

A．蓄势待发的火箭 B．水平匀速飞行的飞机
C．匀速下降的热气球 D．加速上升的飞艇
4．水被加热烧开后，水面上方有“白气”；在炎热的夏天，冰块的周围也有“白气”．关于“白气”的形成，下列解释正确的是
A．前者主要是由水壶中的水转变成的水蒸气 B．前者主要是由空气中水蒸气变成的水
C．后者主要是由冰转变成的水 D．后者主要是空气中水蒸气变成的水
5．小芳将完全相同的四个小球轻轻放入盛有不同液体的容器A、B、C和D中，容器放在水平桌面上，小球静止时如图所示．此时四个容器中的液面处于同一高度，则四个容器底部受到的液体压强最大的是
A． B．
C． D．
6．如图所示，在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1<R2）分别按图中的四种方式连接放入水槽，并接入相同电源．通电相同时间后，水温最高的是
A．
B．
C．
D．
7．关于家庭电路及安全用电的理解，下列说法正确的是( )
A．电能表的转盘转得越快，说明用电器消耗的电能越多
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．用电器的三脚插头中标有“E”的插头连接的是用电器的金属外壳
二、填空题（本大题7小题，共21分）
8．如图所示实验装置，可用来探究通电时间相同时，电流通过导体产生的热量与_____的关系。当电路中电流为0.2A时，通电2min，电流通过电阻R2产生的热量为_____J。

9．小磁针静止时的指向如图所示，由此可以判定螺线管的A端是_________极（选填“N”或“S”），接线柱b连接的是电源_______极（选填“正”或“负”）．

10．2018年5月21日，我国成功发射了“嫦娥四号”的中继星﹣﹣“鹊桥号”，它将成为“嫦娥四号”与地球间的“通信桥梁”。“鹊桥号”质量为448千克，发射后随火箭竖直升空1000米的过程中，“鹊桥号”需克服重力做功_____焦。（g取10N/kg，）若地月间距离为3.8×105千米，电磁波速度为3×105千米/秒，在月球上发出的电磁波到达地球需_____秒。（计算结果保留1位小数）
11．我国照明电路的电压为______V，家用电器之间是_______联的．
12．如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用_____表改装的；当油箱中的油面下降时，R的电阻值将_____，油量表的示数将_____．（选填“增大”、“减小”或“不变”）

13．小明用如图所示的动滑轮提起180N的水桶，动滑轮重20N（不计绳重和摩擦），10s内将水桶提升20cm，则小明拉绳子的动力为_____N，绳子自由端运动的速度是_____m/s；如果将水桶中的水取出30N，再次提起时动滑轮的机械效率将_____（选填“变大”、“变小”或“不变”）。

14．节能电动车为上海世博园区的观光提供了绿色交通服务．若一辆电动车在中国馆附近的水平路面上以27km/h的速度沿直线行驶了40s，则通过的路程为_____m；刹车时，电动车所受地面的摩擦力与匀速行驶时比较_____（选填“变大”“变小”或“不变”）．

三、作图题（共7分）
15．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．
（ 　）

16．请在图中画出正在水中下沉的物块（物块未接触容器底）所受力的示意图．

17．画出图中光线从空气斜射至水面上的反射光线和大致的折射光线。
（_______）

四、实验题（本大题共5小题，共20分）
18．小明用如图甲所示的装置探究滑动摩擦力大小跟压力大小的关系。
实验时，木块放在水平木板上，用弹簧测力计水平拉动木块做_____运动，因为此时的拉力和滑动摩擦力是一对_____力，所以弹簧测力计的示数就是滑动摩擦力的大小、若实验中弹簧测力计的指针位置如图甲所示，则滑动摩擦力的大小是_____。分析图乙的图象可知：当接触面的粗糙程度相同时，滑动摩擦力的大小跟压力的大小成_____。实验结束后，小明提出问题：物体在斜面上滑动时，摩擦力该如何测量？他想到了如下的实验方案：
如图丙所示，用弹簧测力计将重为5N的木块匀速直线拉上斜面，读出弹簧测力计的示数为3.6N，则木块在斜面上受到的滑动摩擦力为3.6N．你认为这种方法是_____（选填“正确”或“不正确”）。理由是_____。
19．如图是小明、小红两名同学分别探究“水的沸腾现象”的实验装置，他们所用的器材规格完全相同。
在读取温度计的示数时，由于视线不水平（如图甲）造成读数不准确，这样使读数值比实际值偏______。图乙是两名同学根据实验数据绘制的水温随时间变化的图象。由图象可知，使水沸腾，小明用的时间明显比小红用的时间要少许多，造成这个结果的原因______。
A．初温比小红的高 B．气压比小红周围环境的低 C．水的质量比小红的小实验计时第7min，发现有一位同学的烧杯中气泡的上升过程如图丙所示情景，这位同学是______（选填“小明”或“小红”）。
20．如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、33Ω、35Ω、33Ω的定值电阻各一个，规格为“33Ω 3A”的滑动变阻器一个，导线若干．请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正．
改接好电路后所测得的几组电流、电压值如表3所示．在第3次实验中，电流表的示数如图乙所示，则通过电阻的电流为____A．根据表数据可得结论： ．
实验次数

3

3

3

电阻R/Ω

5

33

35

电流I/A

3．6

3．3

3．34

（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
实验次数

3

3

3

电压U/V

3．3

3．5

3．3

电流I/A

3．3

3．4

① 由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误．产生错误的原因是__________________，正确的数据应该是______A．
② 纠正错误以后，该小组用33Ω的电阻替换35Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V．请你找出一种可能的原因_________________．
21．在“探究浮力的大小跟哪些因素有关”实验时，同学们提出了如下的猜想：
①可能跟物体浸入液体的深度有关；
②可能跟物体的重力有关；
③可能跟物体的体积有关；
④可能跟物体浸入液体的体积有关；
⑤可能跟液体的密度有关．
为了验证上述猜想，李明做了如图所示的实验：他在弹簧测力计下端挂一个铁块，依次把它缓缓地浸入水中不同位置，在这一实验中：

（1）铁块从位置1﹣2﹣3的过程中，弹簧测力计的示数_____，说明铁块受到的浮力_____；从位置3﹣4的过程中，弹簧测力计的示数_____，说明铁块受到的浮力_____．（填“变大”、“变小”或“不变”）
（2）通过这一实验可以验证上述猜想_____是正确的，猜想_____是不正确的，猜想_____是没能验证出来的（填上面猜想的序号）．
（3）给你一杯清水、一个熟鸡蛋和适量的食盐，请你设计实验验证浮力与液体的密度是否有关．简要写出你的实验验证的方法：_____．
22．在“测量盐水的密度”实验中

（1）把天平放在水平桌面上，游码归零后，发现指针位置如图甲所示，此时应将平横螺姆向_____（填“左”或“右”）调节，直到横梁水平平衡；
（2）若用质量为20g的小烧杯装适量的盐水，放在天平的左盘上，天平平衡时，所用砝码和游码在标尺上的位置如图乙所示；然后，将烧杯中的盐水全部倒入量筒中，液面到达的位置如图丙所示，由此可计算出盐水的密度为_____kg/m1．
（1）此次实验操作测得的盐水密度值偏_____（填“大”或“小”）．
五、计算题（本大题共2小题，共13分）
23．如图所示的电路中，R1＝5Ω，R2＝10Ω，闭合开关S后，电流表的示数为2A，求：

（1）电源电压；
（2）通过R2的电流。
24．一只质量为0.1kg的平底玻璃杯内装有质量为0.1kg的水，杯中水深0.1米，底面积为8cm2，放在水平桌面上，已知ρ水=1.0×103kg/m3，g=10N/kg，求水对杯底的压强；杯子对桌面的压强．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示，2018年12月8日，我国在西吕卫星发射中心用长征三号乙运载火箭成功发射嫦娥四号探测器（它由着陆器与巡视器组成，巡视器命名为“玉兔二号”），于2019年1月3日成功着陆在月球背面，开展月球背面探测及巡视探测。月球重力是地球的六分之一，月球表面土壤非常松软，凹凸不平，有石块、有陨石坑，还有陡峭的高坡。在这种环境中，月球车既不能打滑，更不能翻车。为了克服这些困难，“玉兔二号”上有全景相机和导航相机，底部有6个带齿纹的轮子着地。

（1）长运三号火箭携带着嫦娥四号竖直发射加速升空时，下列说法正确的是_____。
A．以长运三号火箭为参照物，此时嫦娥四号是运动的
B．长运三号火箭刚离开地面向上飞行过程中只受空气阻力和推力作用
C．长运三号火箭加速升空时，重力势能增大，动能增大
D．长运三号火箭在大气层时候与大气剧烈摩擦，此时内能转化为机械能
（2）玉兔二号巡视器（图乙）在月球表面行走时，当前方一定范围内有高于20cm的障碍物时，玉免二号上的测器会发出预警，从而及时修正路线，此探测器是利用_____（选项“超声波”或“电波”）的反射来工作的。
（3）图甲和图乙是嫦四号玉免二号互拍照片，为了使对方五红旗标志看的更清晰更大一些，此时应让玉免二号_____（选填“靠近”成“远离”）嫦娥四号。
（4）玉免二号设计质量140kg，底部有6个带齿纹的轮子着地，带齿轮的目的是_____；若每个轮子触地面积100cm2，则玉免二号对月球地面的压强为_____Pa.
（5）当玉兔二号需要采集月球表面岩石样本时，会从物部伸出如图丙所示机械臂，机械臂简化图如图了所示。请在图中画出：
①加在A点的最小动力F1②画山阻力F2的力臂。
（__________）
26．用手边的铅笔可以做很多物理小实验．

（1）如图甲所示，用手指压铅笔尖手感到疼，因为物体间力的作用是___．
（2）先用一根橡皮筋沿水平方向匀速直线拉动放在桌面上的一本书，然后在书下垫几支圆铅笔，再水平匀速直线拉动，如图乙所示．可根据两种情况下___比较书受到摩擦力的大小；由此，可以初步得出的结论是____．
（3）如图丙所示，若笔尖的面积是0.5mm2，笔尾的面积是0.4cm2，两个手指用3N的力对压铅笔的两端，则与笔尖接触的手指受到的压强为____pa，它表示的物理意义是___．
27．随着经济水平的不断提高，小汽车越来越多地走进了我市普通家庭。下表为小军家小汽车的相关数据：
汽车发动机是汽油机，从能源可否再生角度来看，汽油是________（可再生/不可再生）能源；发动机工作时，________冲程将内能转化为机械能。 该车静止在水平地面上时，对地面的压强为________Pa。（g=10N/kg） 若该车在水平路面上以额定功率匀速行驶46min，消耗汽油15 kg，求小汽车发动机的效率_____。（q汽油=4.6×107J/kg，要有解答过程）
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A．手在墙上形成手影，是因为光在同一均匀介质中沿直线传播．故本选项不符合题意；
B．根据光的折射规律，当光从空气斜射入水中或者其他介质中时，折射光线向法线方向偏折，出现了钢勺好像在水面处折断了的现象，属于光的折射现象，符合题意；
C．汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射现象，故本选项不符合题意．
D．平静的水面相当于平面镜，树在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射，故本选项不符合题意．

2、C
【解析】
系好安全带相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．说明两开关必须串联，且两开关闭合后要将电铃和指示灯短路．故C正确．
3、C
【解析】
考点：动能和势能的大小变化．
分析：动能大小跟质量、速度有关．质量一定时，速度越大，动能越大；速度一定时，质量越大，动能越大．
重力势能大小跟质量、被举得高度有关．被举得高度一定时，质量越大，重力势能越大；质量一定时，高度越高，重力势能越大．物体不发生弹性形变时，机械能=动能+重力势能．
A．蓄势待发的火箭机械能不变 B．水平匀速飞行的飞机机械能不变 C．匀速下降的热气球动能不变，势能减小 D．加速上升的飞艇动能增加，势能增加。
4、D
【解析】
试题分析：生活中的“白气”都是水蒸气遇冷液化形成的小水珠，是液态；水蒸气是无色无嗅，看不到．
解：水被加热烧开后，水面上方的“白气”，是水汽化形成的温度较高水蒸气遇到冷的空气液化形成的小水珠飘散在空气中，是由水壶中的水转变成的水蒸气液化形成的；
在炎热的夏天，冰块的上方的“白气”，是空气中的水蒸气遇到温度低的冰块液化形成的小水珠飘散在空气中，是空气中是水蒸气液化形成的．
故选D．
【点评】生活中看到的白气都是水蒸气液化形成的，都是温度较高的水蒸气遇到温度较低的物态放热形成的．
5、A
【解析】
由图可知，小球在AB中漂浮，C中悬浮，D中下沉，
∴根据物体的浮沉条件可知AB液体的密度大于C和D液体的密度；
∵物体漂浮时浮力和自身的重力相等，
∴根据F浮=ρgV排可知，A中小球排开液体的体积大于B中小球时，A中液体的密度最大，
∴根据p=ρgh可知，液面处于同一高度时，A中容器底部受到液体压强最大．
所以选A．
6、D
【解析】
由串并联电路特点可知，串联电路电阻越串越大，并联电路电阻越并越小；由电路图及已知R1＜R2可知，图D中电路总电阻最小，四个电路电压相等，通电时间相等，Q=t可知，D产生的热量最多，水吸收的热量越多，水的温度最高，故选D。
【点评】
电路产生的热量越多，水吸收的热量越多，水的温度越高，由串并联电路的特点判断各电路的阻值大小、熟练应用电功公式是正确解题的关键．
7、D
【解析】
A．电能表的转盘转得越快，说明电流通过用电器做功越快，因电流做功的多少还与通电时间有关，所以，不能确定电流做功的多少（即不能确定用电器消耗电能的多少），故A不符合题意；
B．电视待机时仍有电流通过电视机，故仍消耗电能，B不符合题意；
C．空气开关跳闸是由电路中电流过大造成的，可能是短路也可能是用电器的总功率过大，故C不符合题意；
D．有金属外壳的用电器的三脚插头，较长的脚（标有“E”的插头）与该用电器的外壳相连，再通过三孔插座与地线相连，可防止因外壳漏电而触电，故D符合题意。

二、填空题（本大题7小题，共21分）
8、电阻 24
【解析】
由图知，两电阻串联，通过的电流相同，定值电阻的阻值不同，已知通电时间相同，所以探究的是电流产生热量与电阻大小的关系；通电2min，电流通过电阻R2产生的热量：Q2＝I2R2t＝（0.2A）2×5Ω×2×60s＝24J。
9、S 负
【解析】
因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管A端为S极、B端为N极；由安培定则可知螺线管中电流由左侧流入、右侧流出；所以接线柱a连接电源的正极、接线柱b连接电源的负极．
10、4.48×106 1.3
【解析】
（1）“鹊桥号”需克服重力做功是：W＝Gh＝mgh＝448kg×10N/kg×1000m＝4.48×106J；
（2）根据 知道，电磁波到达地球需要的时间是：。
11、220 并
【解析】
我国家庭照明电路的电压为220V；家用电器的额定电压是220V，为了使家用电器正常工作并且互不影响，家用电器应该并联在电路中．
记住我国家庭电路的电压和一节干电池的电压．
12、电压 减小 减小
【解析】
由图可知，油量表并联在两端，所以油量表是由电压表改装而成的；
当油箱中的油面下降时，浮标下移，在杠杆的作用下滑片下移，接入电路中的电阻减小，电路中的总电阻减小，
由可知，电路中的电流增大，
由可知，R0两端的电压增大，
因串联电路中总电压等于各分电压之和，
所以，两端的电压减小，即油量表（电压表）的示数减小．
配图中浮标和滑动变阻器的滑片位于同一侧，所以油布上升时，滑片上升，滑动变阻器接入电路的电阻变大，分得电压变大，故油量表由电压表改造而成，与滑动变阻器并联，油面上升，油量表示数变大．
13、100 0.04 变小
【解析】
由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，
不计绳重和摩擦，则拉绳子的动力：F＝（G+G动）＝（180N+20N）＝100N；
水桶上升的速度：v＝＝＝0.02m/s，
绳子自由端运动的速度：v′＝2v＝2×0.02m/s＝0.04m/s；
使用同一动滑轮，在提升高度相同时，所做的额外功不变，减少水的重力，减少了有用功，有用功在总功中所占的比例变小，机械效率会变小。
14、300 变大
【解析】
v＝27km/h＝7.5m/s；
根据v＝可得，匀速行驶40s通过的路程为：s＝vt＝7.5m/s×40s＝300m；
电动车在刹车时，由滚动变为滑动，所以摩擦力变大．

三、作图题（共7分）
15、
【解析】
根据平面镜成像的特点：像与物关于平面镜对称，所以分别连接AA/、BB/,然后分别找出它们的中点，连接两中点便是平面镜的位置，如图：

16、如下图所示

【解析】
试题分析：物体A受到重力和浮力作用，作用点都在物体重心，重力从重心竖直向下画，标出符号G，浮力从重心竖直向上画，标出符号F，注意物体下沉，重力大于浮力，重力的长度大，如上图所示．
【考点定位】力的示意图
17、
【解析】
过入射点作垂直于界面的法线，根据入射角等于反射角画出反射光线；根据折射角小于入射角画出折射光线。如图所示：

四、实验题（本大题共5小题，共20分）
18、匀速直线 平衡 1.6N 正比 不正确 斜面上的摩擦力不等于匀速运动时的拉力，拉力等于摩擦力加上重力沿斜面向下的分力
【解析】
（1）实验时，木块放在水平木板上，用弹簧测力计水平拉动木块做匀速直线运动，因为此时的拉力和滑动摩擦力是一对平衡力，所以弹簧测力计的示数就是滑动摩擦力的大小，若实验中弹簧测力计的指针位置如图甲所示，则滑动摩擦力的大小是1.6N。
（2）图乙的图象是过原点的直线，故可知：当接触面的粗糙程度相同时，滑动摩擦力的大小跟压力的大小成正比。
（3）斜面上的摩擦力不等于匀速运动时的拉力，拉力等于摩擦力加上重力沿斜面向下的分力，故这种方法是不正确的。
19、大 AC 小红
【解析】
（1）读取温度计示数时，视线要与液柱最高处所对刻线相平，否则读数错误。如下图：当俯视时，测量结果偏大；仰视时，测量结果偏小。

（2）由图象知，小明水的初温比小红水的初温高，所以水沸腾小明用的时间明显比小红用的时间要少，另外小明水的质量较小，也是造成小明用的时间明显比小红用的时间要少的原因之一，故选AC。
（3）沸腾前和沸腾时的现象：沸腾时，气泡在上升过程中体积逐渐变大；沸腾前，气泡在上升过程中，体积逐渐减小；
因此丙图是沸腾前的现象，由图象乙可知，小明的实验从5min开始沸腾，小红的实验从11分钟开始沸腾，所以实验计时第7min，小红的还没有沸腾，故图丙所示情景是小红的；
20、（3）如下图所示

（3）3．3 当电阻一定时，通过导体的电流和导体两端的电压成正比；
（3）① 3 没有调节滑动变阻器 3．3 ② 滑动变阻器最大阻值过小
【解析】
试题分析：（3）滑动变阻器应与被测电阻和电流表串联，电压表应并联在被测电阻两端，正确的连线如上图所示；（3）由图示可知，电流表接3-3．6A的量程，其示数为3．3A；表一中每次实验所得出的电压与对应的电流的比值都相等，说明：当电阻一定时，通过导体的电流和导体两端的电压成正比；（3）① 由表3中的数据可知，在电压一定时，电流与电阻应成反比，第3组数据中的电流与电阻的乘积与第3、3组的不同， 这是由于没有调节滑动变阻器，没有控制电阻两端的电压不变；由第3组数据可知，电压应为3V，所以第3组数据中的电流值应为3．3A；②当换用大电阻后，分压会增大，当调节变阻器不能使电压表示数为3V，说明可能是变阻器的最大阻值太小了．
考点：电流与电压、电阻关系
21、变小 变大 不变 不变 ④ ① ②③⑤ 先把鸡蛋放入清水中，鸡蛋会下沉，在向水中放入适量的食盐，鸡蛋会慢慢上浮． 说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
【解析】
（1）由图可知，F示1＞F示2＞F示3=F示4，即铁块从位置1-2-3的过程中，弹簧测力计的示数变小，根据称重法，F浮=G-F示，可知铁块受到的浮力变大；从位置3-4的过程中，弹簧测力计的示数不变，说明铁块受到的浮力不变；
（2）在上面的操作中，物体浸入液体的深度和物体浸入液体的体积发生了改变，而物体的重力、物体的体积、液体的密度均没有改变；在研究浮力跟物体浸入液体的体积有关时，控制液体的密度不同，只改变了浸入液体的体积大小，而浮力大小不同，可知浮力大小可能跟物体浸入液体的体积有关，即④是正确的；但在研究浮力与物体浸入液体的深度的关系时，只控制排开液体的密度相同，没有控制排开液体的体积相同，故得出的结论是错误的；猜想①是不正确的；
结合（1）中，排开液体的体积越大，受到的浮力越大，故通过这一实验可以验证上述猜想④是正确的，猜想①是不正确的，猜想②③⑤是没能验证出来的；猜想②③⑤是没能验证出来的；
（3）先把鸡蛋放入清水中，鸡蛋会下沉（此时浮力小于重力），在向水中放入适量的食盐，鸡蛋会慢慢上浮（浮力大于重力），说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
故答案为（1）变小；变大；不变；不变；（2）④；①；②③⑤；（3）先把鸡蛋放入清水中，鸡蛋会下沉，在向水中放入适量的食盐，鸡蛋会慢慢上浮．说明鸡蛋浸没在清水和盐水中受到的浮力不同，由此验证物体受到的浮力与液体的密度有关．
22、左 1.1×101 大
【解析】
（1）由图甲可知，天平指针偏向分度盘的右侧，说明天平右侧较沉，为使天平平衡，应将平衡螺母向左调节；
（2）由图乙可知，烧杯和盐水的总质量：m总＝50g+20g+10g+5g+1g＝86g；
盐水的质量：m＝m总﹣m杯＝86g﹣20g＝66g，
由图丙可知，盐水的体积V＝60mL＝60cm1，
则盐水的密度：；
（1）把烧杯中的盐水全部倒入量筒中，由于烧杯内壁粘有液体，导致所测的盐水体积V偏小，根据密度公式可知，密度偏大．

五、计算题（本大题共2小题，共13分）
23、（1）10V；（2）1A。
【解析】
（1）闭合开关S后，两电阻并联，电流表测R1的电流，由欧姆定律和并联电路电压的规律可得，电源电压：
U＝U1＝I1R1＝2A×5Ω＝10V；
（2）由欧姆定律可得，通过R2的电流：
。
24、1000Pa 2500Pa
【解析】
（1）水对杯底的压强：p＝ρgh＝1.0103kg/m310N/kg0.1m＝1000Pa；（2）杯子对桌面的压力：F＝G总＝（m杯m水）g＝（0.1kg0.1kg）10N/kg＝2N，杯子对桌面的压强：p′＝＝＝2500Pa．

六、综合能力题（本大题共3小题，共18分）
25、C 电磁波 靠近 增大接触面的粗糙程度，增大摩擦 3883
【解析】
（1）A、火箭在加速升空过程中，以火箭为参照物，嫦娥四号探测器相对于火箭的位置没有发生变化，所以是静止的，故错误；
B、长运三号火箭刚离开地面向上飞行过程中受重力、空气阻力和推力作用，故错误；
C、火箭加速升空的过程中，火箭的质量不变，速度增大，动能增大；高度增加，重力势能增大，故正确；
D、长运三号火箭在大气层时候与大气剧烈摩擦，此时机械能转化为内能，故错误。
（2）月球上没有空气，声音不能在真空中传播，因此不能用超声波来探测障碍物，障碍物探测器是利用电磁波的反射来工作；
（3）用照相机来拍照，为了使对方五红旗标志看的更清晰更大一些，由凸透镜成实像规律，物距越小，成的像越大，像距也越大，可知此时应让玉免二号靠近嫦娥四号；
（4）玉兔号底部有6个带齿纹的轮子的目的是通过增加接触面的粗糙程度的方法来增大摩擦力；玉兔号月球车在地球上所受重力为：，因为月球引力只是地球引力的六分之一，故，月球车对月球地面的压强为：；
（5）过O点作阻力F2的垂线，即为阻力F2对支点O的力臂L2，在阻力、阻力臂一定的情况下，要使动力最小，动力臂需要最长，阻力的方向已标出，所以动力的方向应该向上，过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示：

26、相互的橡皮筋伸长的长度变化在压力相同时，滚动摩擦力小于滑动摩擦力6×1061m2的面积上受到的压力为6×106N
【解析】
(1)手对铅笔尖施加力的作用的同时，受到铅笔尖的反作用力，说明力的作用是相互的；
(2)根据图书两次运动时橡皮筋伸长的长度变化，比较两种情况下摩擦力的大小．书在桌面上时，受到的摩擦力是滑动摩擦力，书在铅笔上时，书受到的摩擦力是滚动摩擦力，书在铅笔上运动时，橡皮筋的长度短，这说明：在压力相同时，滚动摩擦力小于滑动摩擦力；
(3)由于力的作用是相互的，笔尖对手的作用力等于3N;
则与笔尖接触的手指受到的压强：p===6×106Pa；
6×106Pa的物理意义是1m2受到的压力为6×106N.
27、不可再生做功2×10540%
【解析】
（1）汽油在短期内不能从自然界中得到补充，是不可再生能源；在做功冲程中，汽油燃烧的化学能转化为内能，高温高压的燃气推动活塞做功，将内能转化为机械能；
（3）该车静止在水平地面上时，对地面的压力：F=G=mg=1600kg×10N/kg=16000N，
对地面的压强：p=F/S=16000N/8×10−2m2=2×105 Pa
（3）匀速行驶46min，做的有用功：W=Pt=100×103 W×46×60s=2.76×107 J
1.5kg汽油完全燃烧释放的热量：Q=mq=1.5kg×4.6×107 J/kg=6.9×107 J，
汽车发动机的效率：η=W/Q×100%=2.76×107J/6.9×107J×100%=40%
