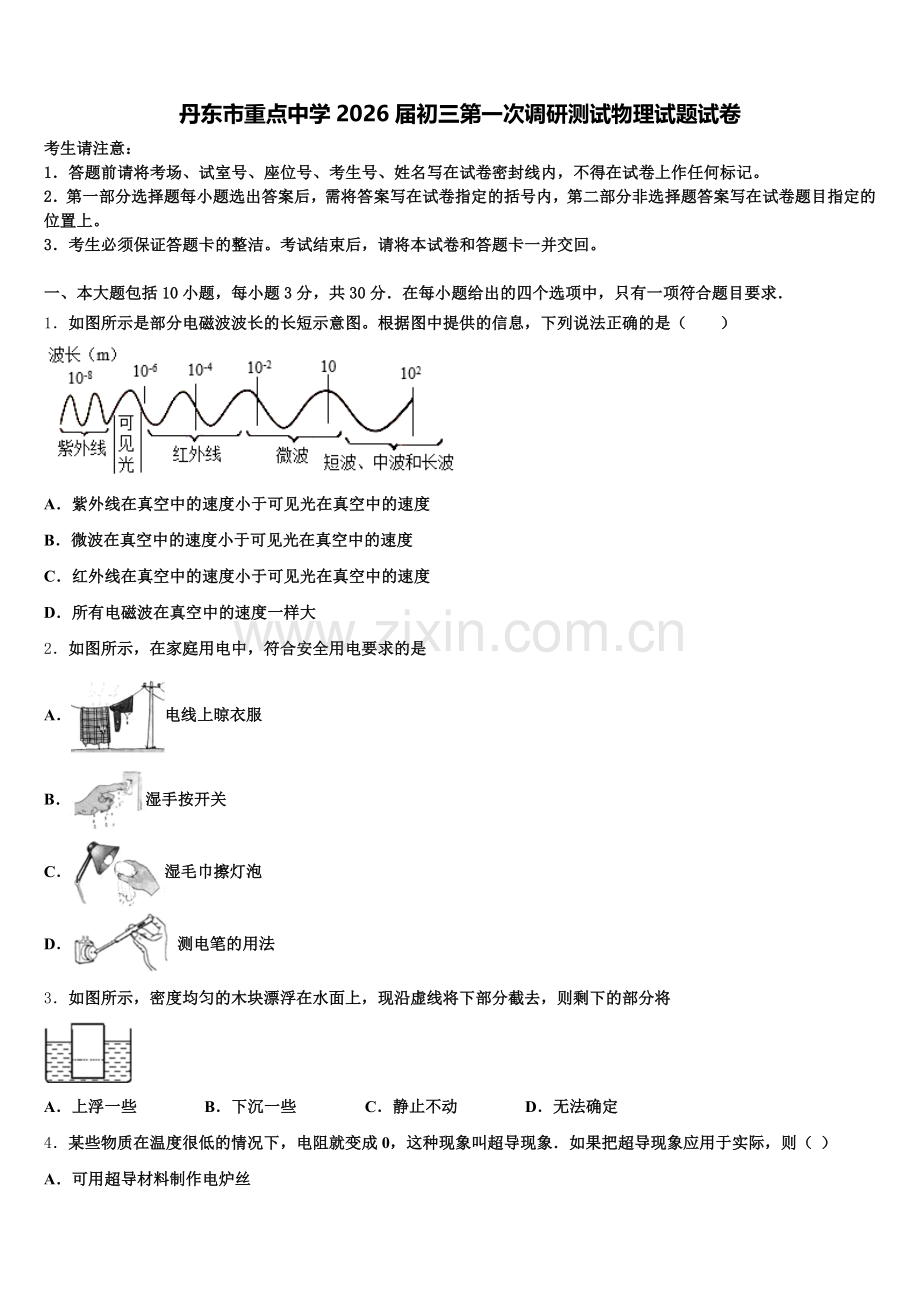

丹东市重点中学2026届初三第一次调研测试物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图所示是部分电磁波波长的长短示意图。根据图中提供的信息，下列说法正确的是（　　）

A．紫外线在真空中的速度小于可见光在真空中的速度
B．微波在真空中的速度小于可见光在真空中的速度
C．红外线在真空中的速度小于可见光在真空中的速度
D．所有电磁波在真空中的速度一样大
2．如图所示，在家庭用电中，符合安全用电要求的是
A．电线上晾衣服
B．湿手按开关
C．湿毛巾擦灯泡
D． 测电笔的用法
3．如图所示，密度均匀的木块漂浮在水面上，现沿虚线将下部分截去，则剩下的部分将

A．上浮一些 B．下沉一些 C．静止不动 D．无法确定
4．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
5．图是小莉参加排球考试的场景，下列说法中正确的是

A．排球在运动到最高点时， 不受力的作用
B．排球向上运动的过程中越来越慢，是由于重力和空气阻力的作用
C．排球离手后继续向上运动，是因为排球受到手向上托力的作用
D．排球在向上运动的过程中，受到的合力方向始终竖直向上
6．波士顿大学的科学家设计了一种“波浪能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中．图中能反映“波浪能量采集船”能量采集原理的是

A． B．
C． D．
7．在下列实例中，其工作原理与连通器无关的是（　　）
A．茶壶 B．人耳中的半规管
C．船闸 D．高压喷水枪
8．如图所示，是一款环卫工人捡拾垃圾的工具：捡拾器，大小垃圾，轻松夹起，捡拾垃圾更方便；该工具采用按压式夹扣，铝合金杆，橡胶防滑夹齿等设计．下列关于捡拾器的说法中正确的是

A．采用铝合金杆设计，是为了使捡拾器在使用时轻便、坚固耐用
B．在使用时，按压式央手柄是一个费力杠杆
C．橡胶防滑夹齿的设计是通过增大接触面积来增大摩擦力的
D．检拾器静止在手中时，手对手柄握力越大，手与手柄之间的摩擦力越大
9．对图中的四个情景说法正确的是

A．甲图不能听到真空罩中闹钟的铃声，说明声音的传播需要介质
B．乙图钢尺伸出桌面的长度变短，振动时声音的响度一定发生变化
C．丙图放在发声喇叭前的烛焰会晃动，说明声波能传递信息
D．丁图禁止汽车鸣笛是为了阻断噪声传播
10．在如图的电路中，电源两端的电压 U 保持不变，只闭合开关 S1，当滑动变阻 R3 的滑片 P 滑至最左端，滑动变阻器 R2 的滑片 P’滑至最下端时，电阻 R2 消耗的电功率P0=8W，再将滑动变阻器 R3 的 滑片 P 滑至最右端，滑动变阻器 R2 的滑片 P’滑至最上端电压表 V1 的示数为 U1，V2 的示数为 U2，U1:U2=1:4.只闭合开关 S1 和 S3，R2 置于最大阻值处，电路消耗的总功率为 P1；只闭合开关 S1和 S2，电路消耗的总功率为 P2，P1:P2=1:2，则下列判断正确的是

A．电阻 R1 与滑动变阻器 R2 的最大阻值之比为 2：1
B．闭合 S1，P 置于 R3 的最左端，P’置于 R2 的最下端时，电路的总功率为 16W
C．只闭合 S1，P 置于 R3 的最左端，当 P’分别置于 R2 的最下端和中点时，电压表 V1 的示数之比 2:3
D．若因操作不当使 R2 断路，在保证电路安全的前提下闭合所有开关，电路的总功率最小值是 40W
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图所示的电路中，电源电压恒定，R0：R＝1：1．闭合开关S，电流表示数为0.4A，用比R阻值大5Ω的定值电阻代替R，电流表的示数为0.3 A．则电源电压为_____V，定值电阻R0的阻值为_____Ω。

12．如图所示是分别通过A、B两个导体的电流与其两端电压的关系图．由图可知，若将A、B两导体串联后接入电路，当通过A的电流为0.1A时，A和B两端的总电压是_____V；将A、B并联后接入电路，当通过B的电流为0.2A时，通过A的电流是_____A．

13．如图所示是定值电阻R0和灯泡L的U-I图象，灯泡额定电压为8V．若将R0与灯L串联后接在6V的电源两端，灯泡的功率为_____W ；若将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，电路中的总电流为_____A；若把两个相同的灯L串联后接入9V电路，总功率为_____W．

14．如图所示，电源电压不变，Ω，Ω，只闭合S1，电流表示数为，电压表示数为4V，电源电压为___V，闭合S1、S2、S3，电流表A1、A2示数之比为___.

15．如图所示的电路中，电源电压保持不变。闭合开关S后，滑动变阻器的滑片P在移动过程中，电压表的示数变化范围为，电流表的示数变化范围为，则电源电压为__________V，电路消耗的最大功率为_______________W。

16．有四个颜色相同的实心球，其中一个与其它三个材料不同。为找出这个球，测得如下数据。通过计算处理数据可以完成任务，则表格中（a）处的内容为_____。分析可知，标号为_____（填字母）的球与其它三个球材料不同。
球的标号
A
B
C
D
体积/cm3
5
8
12
18
质量/g
10
20
24
36
（a）

17．如图所示，一个重5.4N，体积为2×10-4m3的金属块用细线挂在弹簧测力计下，浸没水中后金属块受到的浮力是______N，此时弹簧测力计的示数是______N．该金属的密度是______kg/m3（g=10N/kg，ρ水=1.0×103kg/m3）。

三、作图、实验与探究题（本大题包括5小题，共34分）
18．在图中，小球的重力大小为3牛，请用力的图示法画出小球静止时受到的浮力．
（________）

19．如图所示，请画出人眼在镜前能观察到光源A的范围．
（______）

20．如图所示是小伟要探究“滑动摩擦力的大小与什么因素有关”的实验，
实验中小伟应该用弹策测力计水平________拉动木块在长木板上滑动，这样做是根据________的知识得出拉力等于摩擦力，从而测出木块所受的摩擦力的大小。小伟要探究滑动摩擦力的大小与压力的关系，他应该选择________如果选择甲和丙两幅图，则得到的结论是：________实验中采用的研究方法是________，通过实验得到的结论是：滑动摩擦力的大小与________和________有关.
21．如图1所示为小刚探究“凸透镜成像规律”的实验装置，焦距为15cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜的两侧．

（1）小刚调节烛焰、凸透镜和光屏的高度，使它们的中心在_____高度．
（2）小刚将蜡烛移至光具座上30cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，则该像是_____的实像．（选填“放大”或“缩小”）
（3）小刚改变蜻烛的位置，使其位于10cm刻度线处，移动光屏，直到烛焰再次在光屏上成清晰的像，利用此规律可以制成_____．（选填“照相机”、“投影仪”或“放大镜”）
（4）在如图2所示的四幅图中，能够表示利用透镜成功矫正近视眼的是_____图．
22．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：

（1）用笔画线代替导线将图甲中的实物连接完整．
（_____）
（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．
（4）另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．为控制用地面积，充分利用建筑空间，新型车位采用多层停车，每层高约1.5m，如图所示，若升降机在30s内，把质量为1100kg的小车从一层升到二层停车位，小车每个轮胎 与车位平台的接触面积为4×10－3m1．求：
小车对车位平台的压强； 升降机对小车做功的功率．
24．电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），从说明书上收集到下表数据及如图所示的电路图．
热水箱容量
2L
额定电压
220V
加热时的功率
400W
保温时的功率
40W

（1）在饮水机中加满20℃的水，如果将水烧开，水需要吸收多少热量？[当时气压为一标准大气压；ρ水=1.0×103kg/m3；c水=4.2×103J/（kg·℃）]
（2）电阻R2的阻值是多少？
（3）在用电高峰，电路中的实际电压降为200V，这时饮水机加热时的实际功率为多大？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
红外线，紫外线，微波都是电磁波，而各种电磁波的速度都是相同的，与波长和频率无关，且在真空中的速度都是：c＝3×108m/s，故D正确。
2、D
【解析】
A、湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故。故A不符合安全用电原则；
B、接在电路中的开关属于带电体，用湿手按开关时，生活用水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险。故B不符合安全用电原则；
C、灯泡属于带电体，用湿毛巾擦拭时，湿毛巾属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险。故C不符合安全用电原则；
D、使用测电笔辨别火线时，手要接触笔尾的金属部分，笔尖接触被检测部分，氖管发光，说明检测的是火线或与火线连通的部分。D正确。
3、B
【解析】
试题分析：因为木块漂浮，所以浮力与重力相等，同时也说明木块的密度小于水的密度．那么，截去部分所排开水的重力，也就是这部分受的浮力大于这部分木块自身的重力，因此，对整个木块来讲，同时去掉这部分的重力与浮力后，其新的重力大于浮力，所以剩下部分会下沉一些．
故选B．
4、B
【解析】
A．电炉丝需要将电能转化为内能，电阻为零无法将电能转化为内能，A不合题意；
B．用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B符合题意；
C．变阻器的电阻丝的电阻较大，通过滑片位置的改变调节连入电阻的大小，若电阻为零，它就不能改变阻值了，C不符合题意；
D．白炽灯利用的是电流的热效应，电阻为零无法将电能转化为内能，就不能发光，D不符合题意。
故选B。
5、B
【解析】
A．排球在运动到最高点时，仍然受到重力的作用，故A错误；
B．排球向上运动的过程中受到两个力的作用，重力和空气阻力，这两个力方向都向下，所以排球越来越慢，故B正确；
C．排球离开手时，处于向上运动的状态，离开手后，由于惯性仍然保持原来的运动状态，所以会继续向上运动，此时排球受重力和阻力，故C错误；
D．排球向上运动时受到重力和阻力，两个力的方向都是竖直向下的，所以其所受的合力方向也向下．故D错误．
6、A
【解析】
通过题意明确这种“波浪能量采集船”是采集的波流的机械能，而获得的是电能，从而再对照选项中的原理，看哪一个是将机械能转化为电能的装置．
【详解】
A. 是电磁感应的装置，将机械能转化为电能，与“波浪能量采集船”的能量转化相同，符合题意；
B. 通电导体在磁场中受力，将电能转化为机械能，与“波浪能量采集船”的能量转化不同，不符合题意；
C. 是奥斯特实验，是电流的磁效应，与“波浪能量采集船”的能量转化不同，不符合题意；
D. 是研究电磁铁的装置，与“波浪能量采集船”的能量转化不同，不符合题意．
故选A.
7、D
【解析】
A．茶壶的壶嘴和壶身下部是相通的，构成了连通器；
B．三条半规管内部是连通的，它们的工作原理是连通器原理；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸．所以船通过船闸使用了两次连通器；
D．喷水枪是利用水的压强的原理制成的，无论结构还是原理都不符合连通器．
故选D．
8、A
【解析】
A．铝合金的密度小硬度大，采用铝合金杆设计，捡拾器在使用时轻便、坚固耐用，故A说法正确，符合题意；
B．按压式夹扣手柄是一个省力杠杆，使用较小的力就可以使防滑夹齿产生较大的压力，故B说法错误，不符合题意；
C．橡胶防滑夹齿的设计是通过增大接触面的粗糙程度来增大摩擦力的，而不是通过增大接触面积来增大摩擦力的，故C说法错误，不符合题意；
D．捡拾器静止在手中时，所受的手对它的静摩擦力与它的重力是一对平衡力，当手对手柄握力越大，捡拾器仍然静止在手中，所受的手对它的静摩擦力与它的重力仍然是一对平衡力，重力不变，所以手与手柄之间的摩擦力也不变，故D说法错误，不符合题意．
9、A
【解析】
A、当空气被不断抽出后,铃声逐渐减弱，甚至听不到声音,说明声音的传播需要介质,真空不能传声，故正确;
B、钢尺伸出桌面的长度变短，振动时频率越大，声音的音调变高，故错误；
C、扬声器发出的声音使蜡焰不停摆动,说明声音能传递能量，故错误；
D. 丁图禁止汽车鸣笛是为了在声源处减弱噪声，故错误。
10、C
【解析】
A. 只闭合开关 S1 和 S3，R2 置于最大阻值处，此时R1 、R3被短路，电路中只有R2 工作，即P1只是R2的功率；只闭合开关 S1和 S2，此时R2 、R3被短路，电路中只有R1工作，即P2只是R1的功率。根据P=得R=可知，当电压相等、P1:P2=1:2，则R2:R1=2: 1，所以R1:R2=1: 2。故A错误。
B. 闭合 S1，R1、R3、R2串联。P 置于 R3 的最左端，则R3 电阻为零；P’置于 R2 的最下端，则R2 阻值最大。即此时相当于电路中只是R1、R2串联，则通过R1、R2的电流相等。因R1:R2=1: 2，且R2功率P0=8W，根据P=I2R得R=，则，所以PR1=P0=×8W=4W。则此时电路的总功率为 8W+4W=12W。故B错误。
C. 只闭合 S1，P 置于R3 的最左端，R3 阻值为零，R1、R2串联。当 P’置于 R2 的最下端时，A选项分析结论为R1:R2=1: 2，则UR1:UR2=R1:R2=1: 2，即电压表V1 的示数为总电压的。当 P’置于 R2 的中点时，R2阻值为最大阻值的一半，所以此时R1:R2中点=1: 1，则UR1:UR2中点=R1:R2中点=1: 1，即电压表V1 的示数为总电压的。所以两次电压表 V1 的示数之比为:=2:3。故C正确。
D. 只闭合开关 S1，R3的滑片P滑至最右端，R3阻值最大，R2 的滑片 P’滑至最上端时，R2阻值为零，相当于电路中只有R1与R3串联。电压表 V1测R1两端电压，V2 测R3两端电压。因U1:U2=1:4，根据串联电路电压规律，则R1:R3= U1:U2=1:4，即R3=4R1。另，B选项分析结论为R1与R2串联的总功率为12W，根据P=得U2=P总R总=P总（R1+R2）= P总（R1+2R1）= P总•3R1=12W•3R1。综上分析，目前的条件有：R3=4R1、U2=12W•3R1。当R2 断路，闭合所有开关，则V2被短路，R1与R3并联，R3滑片置于最右端时电路功率最小。此时R1功率为PR1===36W，R3功率为PR3====9W。所以此时电路的总功率最小值应为36W+9W=45W。故D错误。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、6 5
【解析】
由电路图可知，R0、R串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，且R0：R＝1：1，
所以，由可得，电源的电压：
U＝I（R0+R）＝0.4A×（R0+1R0）＝1.1A×R0﹣﹣﹣﹣﹣﹣﹣①
用比R阻值大5Ω的定值电阻代替R后，电流表的示数为0.3A，
则电源的电压：
U＝I′[R0+（R+5Ω）]＝0.3A×（3R0+5Ω）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：R0＝5Ω，U＝6V。
12、1.5 0.4
【解析】
（1）将A、B串联后接入电路时，通过它们的电流相等，根据图象读出A、B两端的电压，利用串联电路的电压特点求出AB两端的电压之和；
（2）A、B并联时，各支路两端的电压相等，根据图象读出通过B的电流为0.2A时两端的电压以及通过A的电流．
【详解】
（1）因为串联电路中各处的电流相等，所以通过A的电流为0.1A时，通过B的电流也为0.1A，
由图象可知，通过AB两端的电压分别为UA=0.5V，UB=1.0V，
又因为串联电路中总电压等于各分电压之和，所以A和B两端的电压总和：UAB=UA+UB=0.5V+1.0V=1.5V；
（2）因为并联电路中各支路两端的电压相等，所以将A、B并联后接入电路中时，它们两端的电压相等，
由图象可知，当通过B的电流为0.2A时，两端的电压为2.0V，也是A两端的电压，
由图象可知，A两端的电压为2.0V时，通过的电流为0.4A．
13、0.8 1.45 5.4
【解析】
串联电路电流处处相等,由图示图象可知,若将R0与灯L串联后接在6V的电源两端，电路电流为0.4A，灯泡两端电压为2V，则灯泡的功率：P＝UI＝2V×0.4A＝0.8W；并联电路电压相等,由图示图象可知,电阻与灯泡并联,当电路电压为两端电压为7V时,通过电阻R0的电流为0.7A,通过灯泡的电流为0.75A,此时电阻R0功率为：7V×0.7A＝4.9W,由此可知,若将R0与灯L并联接入电路并调节电源电压,当R0消耗的电功率为4.9W时，电路中的电流：I＝0.7A+0.75A＝1.45A；两相同灯泡串联接入9V电路，每个灯泡两端电压都是4.5V，由图示图象可知，灯泡电压为4.5V时通过灯泡的电流为0.6A，总功率：P＝UI＝9V×0.6A＝5.4W.
14、6 5:2
【解析】
只闭合S1时，R1和R3串联在电路中，电压表测量R1两端的电压，电流表示数为，R3两端的电压为，根据串联电路的电压特点可得；电阻R1的阻值为闭合S1、S2、S3时，R1和R2并联在电路中，R3被短路，电流表A1是测干路的电流，A2是测电阻R2的电流，通过R1的电流为，通过R2的电流为，干路中的电流为，则电流表A1、A2示数之比．
15、8 8
【解析】
根据题中“电源电压保持不变。滑动变阻器的滑片P在移动过程中，……则电源电压为__________V，电路消耗的最大功率为_______________W。”可知，本题考查动态电路电功率的计算。根据串联电路的特点和欧姆定律的应用列式，关键是电表对应示数的判断。
【详解】
由题，电阻R1、R2串联，电压表测滑动变阻器R2两端的电压，当滑动变阻器的滑片P由a到b移动过程中，滑动变阻器连入电路的电阻增大，电路的总电阻增大，电流表示数变小，根据串联分压原理，电压表示数变大。因此当电压表示数为最大值4V时，电路中电流最小为0.5A。
当滑动变阻器连入电路的阻值为0时，电压表示数为0,电路中电流最大为1A；
则4V+0.5A×R1=1A×R1，
解得R1=8Ω，
所以电源电压U=4V+0.5A×R1=8V。
因为电源电压一定，电路中电流最大时，电路消耗的最大功率为
P=UI=8V×1A=8W。
16、/（g/cm3） B
【解析】
（1）四个颜色相同的实心球，其中一个与其它三个材料不同。为找出这个球需要测量密度，即质量与体积的比值，故a处的内容应为 /（g/cm3）；
（2）根据表格数据，由 知道，各球的密度分别是：； ； ； ，即B球与其它三个球材料不同。
17、2 3.4 2.7×103
【解析】
将它浸没到水中时，所受浮力是：F浮=ρ水gV排=1×103 kg/m3×10N/kg×2×10-3 m3 =2N；则测力计的示数是：F=G-F浮=5.4N-2N=3.4N；金属块的质量是：m=G/g=5.4N/10N/kg=0.54kg，金属块的密度：ρ=m/V=0.54kg/2×10-4 m3=2.7×103 kg/m3

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
因为小球在液体中漂浮，所以重力与浮力是一对平衡力，二力的大小相等，方向相反，作用在同一直线上；重力的大小为3N，重力的方向是竖直向下，可知浮力的大小为3N，方向竖直向上，作用点在小球重心；设标度为1N，浮力F浮的图示如图所示：

19、
【解析】
根据平面镜成像的特点，过平面镜作出A的对称点A′，即为发光点像的位置，连接A′B、A′C并延长，阴影部分即为人眼能观察到点光源A经平面镜所成像的范围，如图：

20、匀速直线 二力平衡 甲、乙 压力一定时接触面越粗糙，滑动摩擦力越大 控制变量法 压力大小 接触面的粗糙程度
【解析】
根据题中“小伟要探究“滑动摩擦力的大小与什么因素有关”的实验”可知，本题是探究影响滑动摩擦力大小因素的实验，考查了控制变量法的应用，在分析实验现象得出结论的过程中，注意控制的变量和改变的量，得出影响因素。
【详解】
（1）实验中小伟应该用弹簧测力计水平匀速直线拉动木块在长木板上滑动，根据二力平衡的知识，这时拉力和摩擦力是一对平衡力，摩擦力等于拉力；
（2）要探究滑动摩擦力大小与压力大小的关系，要控制接触面的粗糙程度相同，压力大小不同，所以应选择甲、乙两次实验；
（3）对比甲、丙两图其压力大小相等，但其接触面的粗糙程度不同，结果测力计的示数不同，所以该实验说明：压力一定时接触面越粗糙，滑动摩擦力越大；
（4）实验中采用的研究方法是控制变量法；综合以上两次实验结果可得出的结论是：滑动摩擦力的大小与压力大小和接触面的粗糙程度有关。
21、同一 放大 照相机 丙
【解析】
（1）在探究凸透镜成像规律的实验中，烛焰、透镜、光屏三者的中心要在同一高度，以保证烛焰的像能在光屏的中间；
（2）焦距为15cm，蜡烛移至光具座上30cm刻度线处，u＝20cm，此时物距大于一倍焦距小于二倍焦距成倒立放大实像；
（3）改变蜻烛的位置，使其位于10cm刻度线处，u＝40cm，此时物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距，照相机就是依据此原理；
（4）近视眼是晶状体太厚，像成在视网膜的前方，需要将光线发散重新将像成在视网膜上，凹透镜对光线有发散作用，故丙图可以矫正近视眼；
22、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：

（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）7.5×105Pa（1）1×103W
【解析】
（1）车静止在车位平台时，对平台的压力等于自身的重力，
即F=G=mg=1100kg×10N/kg=1.1×104 N；
平台的受力面积是：S总=4S=4×4×10-3 m1 =0.016m1；
故平台受到的压强是： =7.5×105Pa；
（1）升降机所做的功是：W=Gh=1.1×104 N×1.5m=3×104 J，
故升降机对小车做功的功率是： =1×103W．
24、（1）6.72×105J；（2）1210Ω；（3）330.6W．
【解析】
（1）在饮水机中加满水时水的体积和其容积相等：V=2L=2×10-3 m3 ，
由ρ=m/V得水的质量：m=ρV=1.0×103 kg/m3 ×2×10-3 m3 =2kg，
则水吸收的热量：Q吸=cm（t-t0）=4.2×103 J/（kg•℃）×2kg×（100℃-20℃）=6.72×105 J；
（2）由电路图知道，当只闭合开关S时，电路为R2的简单电路，饮水机处于保温状态，由P=UI=U2/R可得，电阻R2 的阻值：R2 =U2/P保温=(220V)2/40W=1210Ω；
（3）由电路图可知，闭合开关S、S0时，R1与R2并联，饮水机处于加热状态，由P=UI=U2/R可得，电路中的总电阻：R=U2/P加热=(220V)2/400W=121Ω，
在用电高峰，若电路中的实际电压降到200V时，则饮水机加热时的实际功率：
P实 =U实2/R=(200V)2/121Ω≈330.6W．
点睛：本题考查了密度公式和吸热公式、电功率公式，解题的关键是饮水机处于不同档位时电路连接方式的判断．
