2025-2026学年广西贺州市昭平县初三下学期毕业班第三次模拟考试物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示电路中，电源电压不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则

A．A表示数与A1表示数的差值变大 B．A表示数与A1表示数的比值变大
C．V表示数与A表示数的比值变大 D．V表示数与A1表示数的乘积变大
2．如图是用小锤敲击同一音叉时，示波器在相同时间内截取的两列声波图，一次重敲，一次轻敲，下列说法正确的是

A．重敲时音调高，甲图是重敲时的声波图
B．轻敲时响度大，两次敲击音色相同
C．甲的响度比乙的大，甲的音调也比乙的高
D．两次音调、音色都相同，乙图是轻敲时声波图
3．如图是探究“影响通电导体产生热术的因素”实验装置，有关该实验的下列说法正确的是

A．甲装置通电一段时间后，a容器内电热丝放出的热量多
B．乙装置通电一段时间后，d容器内电热丝放出的热量多
C．利用乙装置探究的是当电压、通电时间一定时，通电导体产生的热量与电流的关系
D．将甲、乙装置串联在电路中，通电一段时间后，b容器内电热丝放出的热量最多

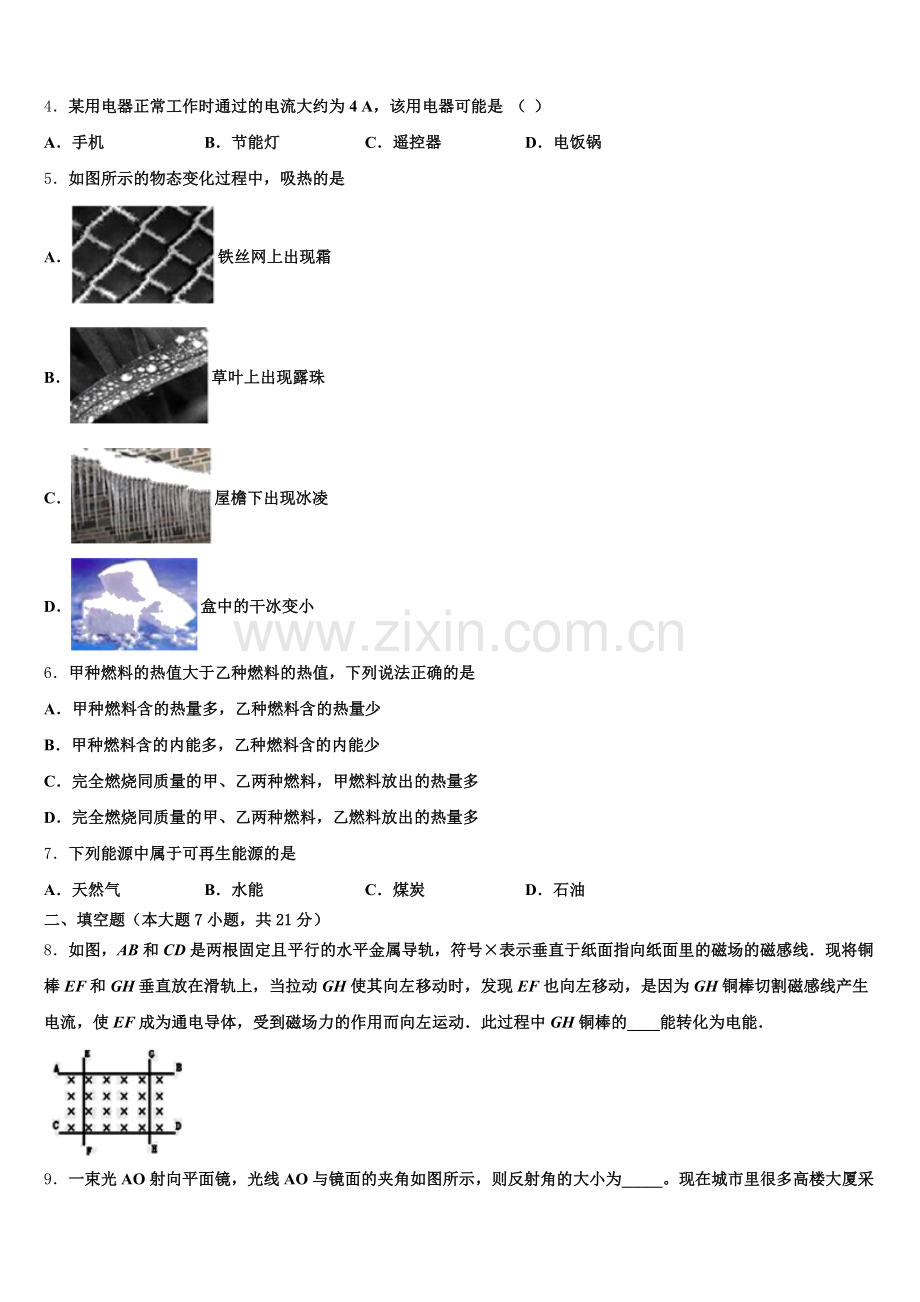

4．某用电器正常工作时通过的电流大约为4 A，该用电器可能是 （ ）
A．手机 B．节能灯 C．遥控器 D．电饭锅
5．如图所示的物态变化过程中，吸热的是
A．铁丝网上出现霜
B．草叶上出现露珠
C．屋檐下出现冰凌
D．盒中的干冰变小
6．甲种燃料的热值大于乙种燃料的热值，下列说法正确的是
A．甲种燃料含的热量多，乙种燃料含的热量少
B．甲种燃料含的内能多，乙种燃料含的内能少
C．完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多
D．完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多
7．下列能源中属于可再生能源的是
A．天然气 B．水能 C．煤炭 D．石油
二、填空题（本大题7小题，共21分）
8．如图，AB和CD是两根固定且平行的水平金属导轨，符号×表示垂直于纸面指向纸面里的磁场的磁感线．现将铜棒EF和GH垂直放在滑轨上，当拉动GH使其向左移动时，发现EF也向左移动，是因为GH铜棒切割磁感线产生电流，使EF成为通电导体，受到磁场力的作用而向左运动．此过程中GH铜棒的____能转化为电能．

9．一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为_____。现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生_____反射，造成“光污染”。

10．随着生活水平的提高，扫地机器人逐步进入普通家庭（如图），机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强_____（选填“变大”或“变小”），从而使杂物进入吸尘器。

11．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为____Ω；当其两端电压为110V时，该电炉的实际功率为____W。（不计温度对电炉电阻的影响）
12．在科学活动课上小明做了“水果电池”的实验：他将铜片和锌片作为电极插入柠檬中，并将铜片和锌片与电压表相连，发现电压表有示数，如图所示；然后，他将锌片换成铝片，另一个电极的材料不变，同样连接到电压表上，发现电压表的示数发生了变化。请根据以上的实验现象，提出一个可探究的科学问题：_____。

13．我们走进公园能闻到花的香味，说明分子在_____。汽车轮胎有花纹，主要是为了增大_____。运动员挥拍击回乒乓球，这主要表明力可以改变物体的_____。
14．如图甲所示的电路中，开关S闭合后，两灯正常工作，两电流表指针均指在如图乙所示位置，则通过L1的电流为_________A，通过L2的电流为_______A．

三、作图题（共7分）
15．图为带开关的插座，部分电路已接好．请用笔画线代替导线将电路补画完整．

16．如图，画出物体静止在斜面上时受到的摩擦力和物体对斜面压力的示意图；

17．如图所示，小磁针静止在通电螺线管的正上方，在图中标出电源的正、负极和通电螺线管的N极和S极．

四、实验题（本大题共5小题，共20分）
18．小夏和同组同学在探究光的反射定律时，将一块平面镜放在水平桌面上，再把纸板ENF放置在平面镜上，E、F可绕ON转折．
实验次数
入射角
反射角
1
30°
30°

(1)实验过程中，纸板与平面镜的位置关系________(选填“垂直”、“不垂直”或“可垂直也可不垂直”)．
(2)小夏让一束激光AO贴着纸板E射到平面镜上，在纸板F上会看到反射光线的径迹，并将反射角、入射角度数记录在表中．由此得出反射角等于入射角．同组同学提醒说这样得出的结论是不严密的，你认为理由是__________．
(3)小夏将纸板F向后折，在纸板F上看不到反射光线，说明____，再将纸板F折回，用另一只激光笔沿着BO(即逆着原反射光线)射向平面镜，可看到反射光线沿着OA射出，这表明在光的反射现象中，光路是________的．
19．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．
20．小华同学设计了如图所示的电路来测量一个阻值约为几百欧的电阻RX，他使用的电源电压为3V，电流表量程为（0～0.6A、0～3A），电压表量程为（0～3V，0～15V）：
①小华同学按照该如图甲所示电路图连接电路后，闭合开关，观察到电流表指针不偏转，示数为零电压表示数为2V，则他连按的电路出现该故障的原因是_____；
②在排除故障换用新元件后，经检查电路完好，闭合开关，逐渐减小滑动变阻器的接入电阻至最小时，电压表有示数，但电流表的指针偏转角度很小，电流太小的原因是_____，所以按小华所设计的电路来测量这个电阻是不合适的；
③为了测出电阻RX的阻值，老师给小华同学又提供了两个开关和一个电阻箱R（0﹣9999Ω，5A）电阻箱是一种可以调节电阻大小并且能够显示出阻值的变阻器，它的电路符号用表示，请你帮助小华同学设计一个能测出电阻阻值的实验电路，要求电路只连接一次。将你设计的实验电路图画在图乙虚线方框。

21．在探究热现象的实验中，小明将质量相等的冰和石蜡分别装在两个相同的试管中，并放在一个装有水的大烧杯中进行加热，如图甲所示，根据实验数据绘制的温度随时间变化的图象，如图乙所示，请回答下列问题：
将两试管放在同一个装有水的大烧杯中进行加热，目的是_____．由图乙可知，_____（选填“A”或“B”）是冰，该物质在第4分钟时的状态为_____，冰在熔化过程中_____增大（选填“分子动能”成“分子势能”），当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，其原因可能是_____．加热1分钟，冰、石蜡均为固态，由图乙可知，此时_____（选填“冰”或“石蜡”）的比热容较大．
22．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”字样，电源电压恒定．

（1）请你用笔画线代替导线，将图中的实物电路连接完整____________．
（2）连接完实验电路后，开关试触时，发现灯泡不亮，电流表无示数，电压表的示数接近电源电压，其故障原因可能是： _____．
（3）故障排除后，开始实验，在移动变阻器滑片的过程中，眼睛应注视_____的示数，直至灯泡正常发光，此时电流表的示数如图所示，则灯泡的额定功率为_____W．
（4）完成上述实验后，小聪向老师要了一个已知阻值为Ro的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图所示的电路，也测出了灯泡的额定功率．请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点_____（选填“1”或“2”），移动滑片，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量表示）．
五、计算题（本大题共2小题，共13分）
23．如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成．中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2是发热电阻，豆浆机的主要参数如下表．请解答下列问题：

型号
额定电压
打浆装置
电热装置
JYD—P11S
220V
电机功率
加热功率
保温功率
60W
484W
121 W
（1）某次向豆浆机中加入黄豆和清水，打浆完成后浆的质量共400g，初温为40℃，加热该浆使其温度升高60℃，需要吸收多少热量？[设该浆的比热容为4.0×103J/（kg•℃）]
（2）电阻R1和R2的阻值分别为多大？
24． “背漂”是儿童练习游泳时常佩戴的一种救生装置(如图甲)。小宇和小亮为测量背漂浸没在水中时的浮力,进行了如下实验:在底部装有定滑轮的底面积为1000cm2 的圆台形容器中加入适量的水后,再静放在水平台秤上,此时台秤的示数m1为6kg(如图乙)。然后把质地均匀的长方体背漂浸入水中,用一轻质的细线通过定滑轮缓慢地将背漂拉入水中,拉力 F 的方向始终竖直向上,当背漂的一半体积浸入水中时,此时台秤的示数m2为5kg(如图丙);当背漂浸没在水中时, 台秤的示数m3为3kg.不考虑滑轮的摩擦,在整个过程中水始终没有溢出,背漂不吸水、不变形, 且未与容器接触。求:

(1)从图乙到图丙,容器对台秤的压强变化了多少Pa；
(2)该背漂浸没时受到的浮力是多少N；
(3)若用台秤测得该背漂的质量为0.5kg,穿上该背漂的儿童需把头部露出水面,才能确保儿童 安全,若儿童头部的体积占人体总体积的十分之一,儿童的密度取1.04×103kg/m3，为确保儿童游泳时的安全,则穿着此背漂游泳的儿重的质量不能超过多少kg?
六、综合能力题（本大题共3小题，共18分）
25．小雪在学习了阿基米德原理之后，在家里自己动手制作了如图所示的装置，他想通过这个装置来验证阿基米德原理的正确性，以下是他的实验过程:

①在弹簧下方挂着一个空小桶，并在小筒的下方挂上重物G
②将一水杯放在升降机上，像溢水杯中装满水，调节升降机高度至水面，刚好到达重物G下表面
③记录弹簧下端指针所指的刻度尺的位置L1
④缓慢升高升降机，让重物G完全浸没入水中后，继续升高溢水杯到某一高度，用小烧杯A承接溢出的水，同时记录指针所指位置L2
⑤保持升降机的位置不动，将烧杯A中的水倒入空桶中，同时记录此时指针所在位置L3，(整个过程重物G始终没有碰到溢水杯底部）在实验④的过程中，弹簧的拉力变化曲线如下图所示，正确的是（____）
小雪将烧杯A中的水倒入空桶中，通过_________现象，证明阿基米德原理成立实验④⑤过程中，重物G的高度变化情况是如下图，正确的是（______）
你认为这样设计实验的好处是_____________
26．某村在新农村建设中需在河道上修建一座石桥，图甲是使用吊车向河底投放圆柱形石块的示意图，在整个投放的过程中，石块始终以0.05m/s的速度匀速下降，图乙是吊车钢丝绳的拉力F随时间的变化图象（水的阻力忽略不计）．请求：
石块的重力为 N，石块全部浸没在河水中时所受的浮力为 N；投放石块处河水的深度和水对河底的压强；石块的密度（保留一位小数）．
27．随着科技的发展人们出行越来越方便，如图这是一款智能行李箱，内置了充电宝，可为手机多次充电；安装有临近感应器，当你离开行李箱的距离超过一定范围时，它会提醒你；具有数字控制解锁功能，通过手机即可进行锁定或者解锁行李箱；在旅行箱提手下方藏着 个传感器，当用户提起箱子时，传感器便能测出箱子的重量，会你箱子的重量是否超过了机场的规定．上海一家机器人初创公司生产的智能拉杆箱，支持自主跟随与智能避障两项机器人技术．请根据以上材料回答下列问题．
手机解锁行李箱是通过________传递信息的． 在旅行箱提手下方藏着传感器，传感器是用__________做成的．
A． 导体                                 B． 绝缘体                                 C． 半导体                                 D． 超导体如图是该传感器的原理图．压力传感器 的电阻会随所受压力大小发生变化，称量表（由电流表改装而成）指针能指示出箱子质量的多少．已知：压力传感器 的电阻与所受压力的关系如下表所示．

若压力传感器表面能承受的最大压强为 ，电源电压为 ．请回答：

①如果空行李箱的质量为 ，电路中电流是 时，箱内物品的质量是多少________？
②若压力传感器的总接触面积是 ，则该称量表（电流表）量程是多少________？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，A测干路电流；∵电源的电压不变，∴电压表的示数不变；∵并联电路中各支路独立工作、互不影响，∴滑片移动时，通过R1的电路不变，当滑动变阻器的滑片P向右移动时，接入电路中的电阻变小，∵I=，且并联电路中各支路两端的电压相等，∴通过滑动变阻器R2支路的电流变大，即电流表A1的示数变大，∵并联电路中干路电流等于各支路电流之和，∴干路电流变大，即电流表A的示数变大；
A．由上面分析知A表变化值等于A1表变化值，即A表示数与A1表的示数的差值不变，故A错误；
B．A表增加的数值等于A1表增加的数值，即A表示数与A1表示数的比值变小，故B错误；
C．电压表示数不变，A表示数增大，所以V表示数与A表示数的比值变小，故C错误；
D．因为V表示数不变，A1表示数增大，所以V表示数与A1表示数的乘积变大，故D正确。
2、D
【解析】
（1）频率是1s物体振动的次数，相同时间内振动越快，频率越大．音调跟频率有关，频率越大，音调越高．
（2）振幅是物体振动时偏离原位置的大小，偏离原位置越大，振幅越大．响度跟振幅有关，振幅越大，响度越大．
（3）音色是由发声体本身决定的一个特性．
【详解】
由图可知，两幅图中音叉振动的快慢相同（都有3个波峰和2个波谷），因此声音的音调相同；由图知，物体振动时偏离原位置的程度不相同（即振幅不同），因此响度不相同；甲振动时偏离程度大，甲的振幅大，所以甲的响度大，即音量大，所以，甲图是重敲时的声波图，乙图是轻敲时声波图．用木槌敲击同一音叉，音色是不变的，只有D选项说法正确．
故选D．
掌握声音的三个特征：音调、响度、音色，会观察波形图进行判断．音调跟频率有关；响度跟振幅有关；音色跟材料和结构有关．
3、D
【解析】
A．甲装置中ab容器中电热丝串联，因此电流相等，根据公式 可知相同时间内电阻越大发得热越多，因此b容器内电热丝放出的热量多，故A错误；
B．乙装置中，由于右侧2个5Ω的电热丝并联，再与左侧5Ω的电热丝串联，所以，左右密闭容器中电热丝的电阻和通电时间相同，右侧两电阻并联后和左侧电阻串联，即左侧容器中电热丝的电流大于右侧容器中电热丝的电流，由焦耳定律知左侧c容器内电热丝放出的热量多，故B错误；
C．由乙装置知道，右侧2个5Ω的电热丝并联，再与左侧5Ω的电热丝串联，故左右密闭容器中电热丝的电阻和通电时间相同，但通过电阻的电流不同，电压也不同，无法完成实验．故C错误；
D． 将甲、乙装置串联在电路中，电阻丝a、c、d电阻相同,通过a、c的电流相等且大于通过电阻丝d的电流，所以a、c产生的热量较多；通过电阻丝a、b的电流相同，电阻丝b的电阻大，根据公式可知，b容器内电热丝放出的热量最多，故D正确．
4、D
【解析】
由功率计算式P=UI得，该用电器的功率大约为P=220V×4A=880W，手机、节能灯、遥控器的功率都很小，一般家庭使用的电饭锅消耗的功率较大，故D选项符合题意．答案为D．
5、D
【解析】
A、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，此过程中放热；故A错误；
B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，此过程放热，故B错误；
C、冰凌是水凝固形成，此过程放热，故C错误；
D、干冰变小，属于升华现象，此过程吸热，故D正确；
6、C
【解析】
A．热值是燃料的一种特性，1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值．没有热传递，不能说物体含有多少热量，热量是一个过程量，是热传递过程中内能转移的多少，故A错误．
B．内能的大小和物体的质量、温度有关，与燃料的热值无关，故B错误．
C．由Q=qm，甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确为答案．
D．完全燃烧同质量的甲、乙两种燃料，甲的热值大，甲燃料放出的热量多，故D错误．
7、B
【解析】
A．天然气属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故A不符合题意；
B．水能可以从自然界里源源不断的得到补充，属于可再生能源，故B符合题意；
C．煤属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故C不符合题意；
D．石油属于化石燃料，不能短时期内从自然界得到补充，属于不可再生能源，故D不符合题意。

二、填空题（本大题7小题，共21分）
8、机械
【解析】
GH铜棒运动切割磁感线产生电流，将机械能转化为电能．
9、65° 镜面
【解析】
要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。平行光射到玻璃幕墙、釉面砖墙、磨光大理石等反射面时，反射光线射向同一方向，会造成光污染。
【详解】
首先做出法线，如下图所示：入射光线与镜面的夹角是25°，所以入射角为
．根据反射角等于入射角做出反射光线。反射角也为65°。

建筑物的玻璃幕墙、釉面砖墙、磨光大理石等表面光滑，这些作为反射面的时候，都属于镜面反射，太阳光射到上面，入射光线被反射，从同一方向射出，光线很强，照到物体上会给人们的生活工作等造成很大的不便，称为白亮污染或光污染。
故答案为：65°；镜面。
此题主要考查了光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念。此题还考查镜面反射的实例，在平时的学习生活中多积累与物理相联系的现象，将物理与社会联系起来。
10、变小
【解析】
根据流体压强和流速的关系可知，机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强变小，小于外部大气压，在压强差的作用下使杂物进入吸尘器。
11、44 275
【解析】
[1]由P=可得，灯泡的电阻：R===44Ω；
[2]接到110V的电路上，灯泡的实际功率为：P实===275W。
12、水果电池电压的大小与电极的材料是否有关？
【解析】
其中一个电极的材料由锌片换成铝片，另一个电极的材料不变，同样连接到电压表，发现电压表的示数发生了变化，所以可提出探究的问题为：水果电池电压的大小与电极的材料是否有关？
13、不停地做无规则运动摩擦运动状态
【解析】
走进公园能闻到花的香味，说明分子在不停地做无规则运动。汽车轮胎有花纹增大了轮胎表面的粗错程度从而增大摩擦。力可以改变物体的运动状态，可以改变物体的形状，运动员挥拍击回乒乓球表明力可以改变物体的运动状态。
14、1.84 0.46
【解析】
由图可知，灯泡L1与L2并联，电流表A2测干路电流，A1测量过L2的电流，又因为两电流表指针均指在如图乙所示位置，则A2接入量程0~3A，示数为2.3A，即干路电流为2.3A；电流表A1接入量程0~0.6A，示数为0.46A，即通过L2的电流为0.46A；根据并联电路电流规律可知，过L1的电流为I干-IL2=2.3A-0.46A=1.84A。

三、作图题（共7分）
15、略
【解析】
开关控制着三孔插座，因此和三孔插座是串联，火线下来进开关，开关出来进三孔插座的右孔，从三孔插座的左孔进零线．

16、
【解析】
过物体的重心作沿斜面向上的力，即摩擦力；物体对斜面的压力的作用点在物体与斜面接触面的中点处，过此点与斜面垂直向下的力，即为压力，如图：

17、见解析所示
【解析】
小磁针静止时N极向右，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管右侧为S极，左侧为N极；由右手螺旋定则可知电流由左侧流入螺线管，即电源左侧为正极；如下图所示：

四、实验题（本大题共5小题，共20分）
18、垂直 一次实验具有偶然性 反射光线、法线和入射光线位于同一平面内 可逆
【解析】
(1)在实验过程中，纸板与平面镜应垂直放置，同时在实验时让光线贴着纸板入射；
(2)在探究实验中，一次实验具有偶然性，只有多次实验才能得出具有普遍性的规律。
(3)实验中，将纸板F向后折，在纸板F上看不到反射光线，说明反射光线、入射光线和法线在同一平面内；
再将纸板F折回，用另一只激光笔沿着BO(即逆着原反射光线)射向平面镜，可看到反射光线沿着OA射出，这表明在光的反射现象中，光路是可逆的。
19、使像成在光屏的中央 左 缩小 照相机 远离
【解析】
（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）点燃的蜡烛由图示位置移至光具座的14cm刻度处时，u＞2f，成倒立、缩小的实像．
像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）远视镜是凸透镜，对光线有会聚作用，若取下远视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏远离凸透镜．
20、电流表被短路 电源电压太小（或电阻太大） 或
【解析】
①因为电流表指针不偏转，示数为零，所以可能是电流表出现了短路或Rx出现了断路；图中电压表测待测电阻的电压，又因为电压表的示数不等于电源电压，则不是由于电阻断路造成的（若电阻断路，则电压表与电源连通，电压表示数应为3V），故可判断电路的故障是电流表短路；
②由于电源电压为3V，而电阻Rx的阻值大约为几百欧，根据欧姆定律可知电路中的电流太小；所以按小明所选的器材不能用伏安法测出该电阻的值。
③电源电压为3V，根据分压原理，当两个串联的电阻阻值大小相等时，每个电阻分得的电压也相等，所以可以将Rx与电阻箱串联，电压表并联在Rx的两端，改变电阻箱连入电路中的电阻大小，当电压表示数为1.5V时，则电阻箱的阻值为待测电阻；电路如图2所示：

另解：只闭合S、S1，将待测电阻与变阻器串联，电压表与待测电阻并联，移动变阻器的滑片，使电压表示数U；
只闭合S、S2，将电阻箱与变阻器串联，电压表与电阻箱并联，移动变阻器的滑片，使电压表示数U；
根据等效替代法，则电阻箱的阻值为待测电阻；如图3所示；

21、使A、B受热均匀或AB吸热相同 A 固液共存态 分子势能 无法从烧杯的水中继续吸热 石蜡
【解析】
（1）将两试管放在同一个装有水的大烧杯中进行加热，目的有二，一是受热均匀，二是可以保证两种物质吸收的热量相等；
(2)由如图乙可知，A物质在0℃时，吸热温度不再升高，全部熔化为液体后，温度再升高，所以A为晶体，即A是冰；
该物质在第4分钟时，处在熔化过程中，有冰也有水，所以状态为固液共存的状态；
冰在熔化过程中，吸热温度不变，所以分子动能是不变的，但分子势能会增大；
当冰全部熔化后，继续加热使烧杯中的水沸腾并持续一段时间，发现试管中的水始终不会沸腾，是因为试管内外都为水，当外面的水沸腾时，温度不再升高，试管中的水温也能达到沸点，但到沸点后不能继续吸收热量，所以不会沸腾，即原因是：达到沸点，不能持续吸热；
（3）由图乙知，加热1分钟时，冰的温度升高得高，且两种物质的质量相等，即吸收相同的热量时，冰的温度变化大，由可知，冰的比热容较小，石蜡的比热容较大．
点睛：注意理解，当试管的内外都为水时，试管中的水是不会沸腾的，因为温度虽然能达到沸点，但到了沸点后，内外的温度相同，不能继续吸热，所以不会沸腾．
22、 灯泡处断路 电压表 1.52 2 3.8 1
【解析】
（1）灯泡额定电压是3.8V，电压表选0～15V量程；电流表、灯泡、滑动变阻器联接入电路，电压表并联在灯泡两端，滑动变阻器按一上一下的原则接线，如图所示：

（2）连好电路，开关试触时，发现灯泡不亮，电流表无示数，说明故障为断路；电压表有示数，说明在电压表两接线柱之间的电路是断路，因此故障为灯泡处断路；
（3）测量灯泡额定功率时，闭合开关，移动滑动变阻器的滑片P，眼睛应先注视电压表的示数，当小灯泡的电压为额定电压3.8V时，读出电流表示数；
根据实物图可知电流表的量程为0～0.6A，分度值为0.02A，故电流表示数为0.4A；所以灯泡的额定功率为P＝UI＝3.8V×0.4A＝1.52W；
（4）①闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为3.8V；
②再将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，由于串联电路两端电压等于各部分电压之和，所以灯泡正常发光时，定值电阻R0两端的电压为U﹣3.8V，由欧姆定律可得，此时通过灯泡的电流：I＝ ；
③灯泡额定功率的表达式：P额＝ ．

五、计算题（本大题共2小题，共13分）
23、 (1)9.6×104J(2)100Ω 300Ω
【解析】
(1)加热该浆需要吸收的热量：
Q吸=cm(t−t0)=4.0×103J/(kg⋅℃)×0.4kg×60℃=9.6×104J，
(2)由图知,当S接a时,电路中只有R1,电阻较小,由P=可知,此时电功率较大,为加热档;当S接b时,电路中R1、R2串联,电阻较大,由P=可知，此时电功率较小，为保温档；
由P=可得R1的阻值：
R1= ==100Ω；
由P=可得串联时的总电阻：
R串===400Ω，
则R2的阻值：R2=R串−R1=400Ω−100Ω=300Ω；
24、 (1) 100Pa (2) 40N (3) 26kg
【解析】
(1)图乙台秤读数为m1=6kg，图丙台秤读数为m2=5kg，容器总质量变化了△m= m1-m2=6kg-5kg=1kg，则容器总重力变化了△G=△mg=1kg×10N/kg=10N，所以容器对台秤的压力变化了△F=△G=10N，则容器对台秤的压强变化了△p===100Pa。
(2) 把丙容器中的容器、水、滑轮、背漂看做一个整体，从背漂有一半体积浸入水中，到全部浸入，台秤示数从m2=5kg变为m3=3kg，减小了△m’=2kg，则容器对台秤的压力减小了△F’=△G’=△m’g=2kg×10N/kg=20N，则说明细线向上的拉力也增加了△F拉=20N。对浸在水中背漂做受力分析：背漂静止在水中，受到重力G、细线向下的拉力F拉、向上的浮力F浮三个力作用，且F浮=G+F拉，则背漂受到的拉力增大了多少，其受到的浮力就增大了多少。因定滑轮不能改变力的大小，所以细线对背漂向下的拉力大小等于细线向上的拉力，背漂从一半体积浸入水中到全部浸入，细线向上的拉力增加了△F拉=20N，则细线向下对背漂的拉力增加量也为△F拉=20N，则背漂受到的浮力也增大了△F浮=△F拉=20N。因背漂从一半体积浸入水中到全部浸入，所以V排增加了总体积的一半，根据F浮=ρ水gV排可知，则全部浸入时受到的浮力为F浮=2△F浮=2×20N=40N。
(3) 背漂的质量为m背漂=0.5kg，则背漂的重力为G背漂=为m背漂g=0.5kg×10N/kg=5N。设儿童的质量为m，则儿童的体积为V=。因头部露出水面的体积占总体积V的十分之一，则儿童排开水的体积为V排=V=•，则儿童受到的浮力为F浮人=ρ水gV排=ρ水g•。因背漂能够产生的浮力为F浮背漂=40N，所以F浮人+F浮背漂=G人+G背漂，则F浮人+F浮背漂=mg+G背漂，将F浮人带入得：ρ水g•+F浮背漂=mg+G背漂，则儿童的质量为m= ==26kg。

六、综合能力题（本大题共3小题，共18分）
25、B L1=L3 C 对比明显
【解析】
（1）让重物G完全浸没入水中后，继续升高溢水杯到某一高度，重物G所受浮力不变，所以弹簧的拉力也不变．故B正确．
（2）当水面刚好到达重物G的下表面时，弹簧下端指针所指的刻度尺的位置L1，此时弹簧受到的拉力F拉=G物+G桶，当全部浸没时，重物受到水的浮力，弹簧缩短，指针指的位置为L2，此时弹簧收到的拉力为=G物+G桶，当把溢出的水倒入小桶中，弹簧受到的拉力变大，又伸长了，指针指在L3，此时弹簧受到的拉力为G物F浮+G溢出水+G桶，当F浮=G溢出水时，F拉=，起到相同的效果，即L1=L3所以通过观察L1=L3的现象，证明阿基米德原理成立，即物体受到的浮力等于物体排开液体收到的重力．
（3）在④的过程中，升高升降机，重物G浸入水中的高度越大，排出的水越多，受到的浮力变大，弹簧的拉力变小，弹簧缩短，当全部浸没，升降机继续升高，浮力不变，重物G的高度不变．当升降机不动，将烧杯里的水倒入空桶中，随着倒入水的不断增多，弹簧的拉力变大，伸的越长，全部倒入后，弹簧就伸长到原来的长度，重物G的高度慢慢减小，直到和原来高度相同．即图像C正确；
（4）这个实验通过弹簧的伸长和缩短比较明显，能够直观的看到物体所受浮力的大小和物体排开液体的重力的大小关系对比明显．
26、（1）7000；1000；（2）5m，5×104Pa；（1）2.1×101kg∕m1
【解析】
试题分析：]（1）由图可知，当石块没有浸入水中时，拉力F=7000N，此时拉力等于重力，则石块重力G=F示1=7000N，当石块全浸入后，浮力等于重力减去拉力，F浮=G﹣F示2=7000N﹣4000N=1000N；
（2）石块从接触水面到接触河底用的时间t=140s﹣40s=100s，由v=s/t得河底深度：h=vt=0.05m/s×100s=5m，此处河底受到的压强：p=ρgh=1×101kg/m1×10N/kg×5m=5×104Pa；
（1）由F浮=ρ水gV排得：V排=
因为石块完全浸没，所以V石=V排=0.1m1，m石=G石/g==700kg， ρ石=m石/V石=≈2.1×101kg∕m1．
考点：密度的计算；密度公式的应用；液体的压强的计算；浮力大小的计算
27、 电磁波 C 16.2Kg 0.012A-0.04A
【解析】（1）手机是通过电磁波传递信息的.
（2）传感器是由半导体制成的.
（3）①由得，
时，，
，
，
，
；
②，
此时，
，
时，，
，
电流表量程为．
