贵州省黔西南市2026年初三3月双基测试物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示是四冲程汽油机的一个工作循环示意图，其中属于做功冲程的是
A． B． C． D．
2．下列对多次实验的目的描述中不正确的是（　　）
A．用刻度尺测某物体长度时多次实验，是为了取平均值减小误差
B．在“探究杠杆的平衡条件”时多次实验，是为了避免偶然性得出普遍规律
C．用伏安法测小灯泡的电阻时多次实验，是为了取平均值减小误差
D．探究“阻力对物体运动的影响”时多次实验，是为了推理出运动不需要力维持
3．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成 B．河水结冰
C．樟脑丸逐渐变小 D．露珠的形成
4．济南园博园是游客喜爱的观光胜地，炎热的夏季，站在长清边倍感凉爽愜意，而在其他地方就没有这样的体验，解释这一现象用到的主要物理概念是
A．比热容 B．密度 C．热值 D．质量

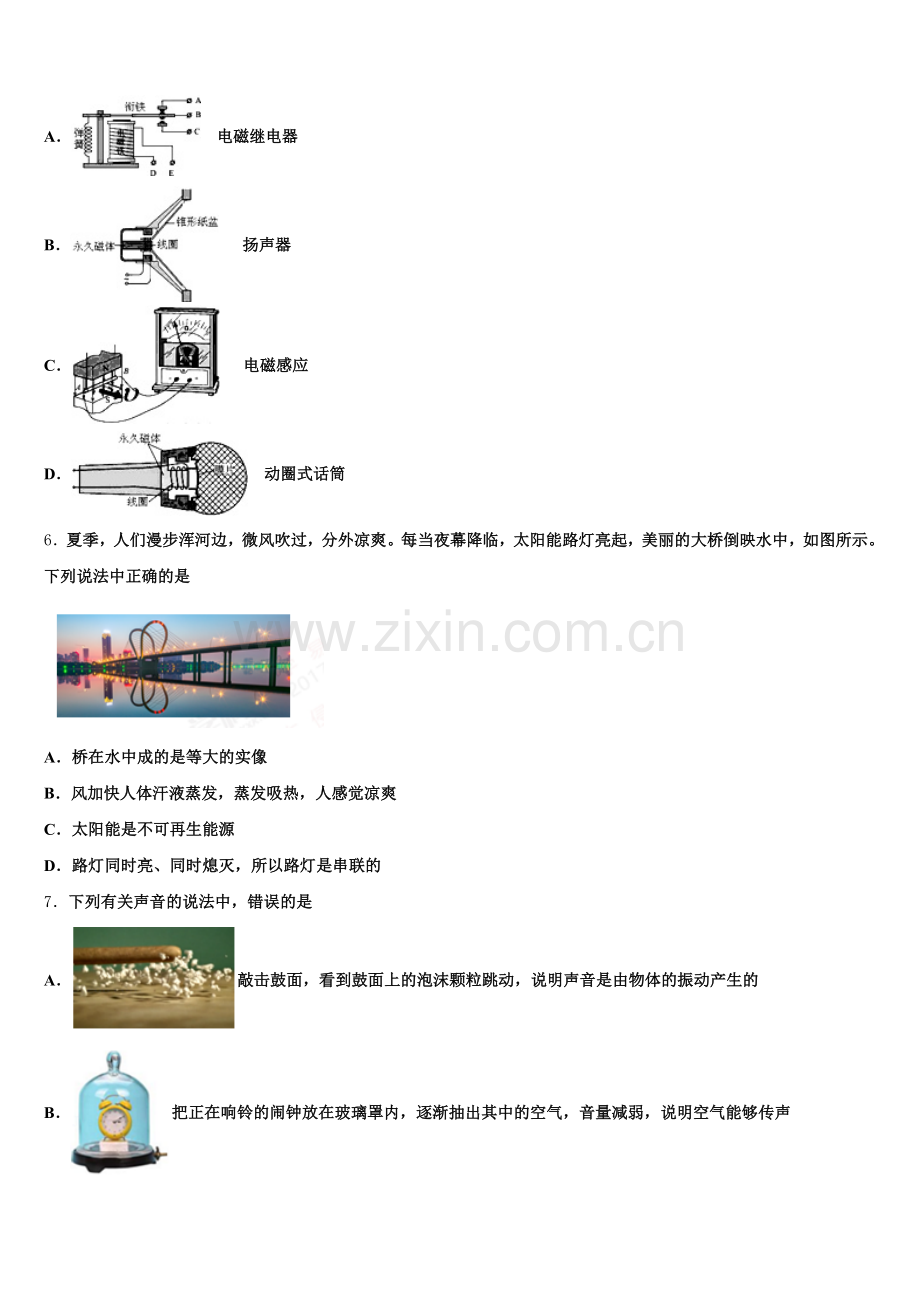

5．如图所示，与电动机工作原理相同的是
A．    电磁继电器
B．      扬声器
C．      电磁感应
D．    动圈式话筒
6．夏季，人们漫步浑河边，微风吹过，分外凉爽。每当夜幕降临，太阳能路灯亮起，美丽的大桥倒映水中，如图所示。下列说法中正确的是

A．桥在水中成的是等大的实像
B．风加快人体汗液蒸发，蒸发吸热，人感觉凉爽
C．太阳能是不可再生能源
D．路灯同时亮、同时熄灭，所以路灯是串联的
7．下列有关声音的说法中，错误的是
A．敲击鼓面，看到鼓面上的泡沫颗粒跳动，说明声音是由物体的振动产生的
B．把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，音量减弱，说明空气能够传声
C．直尺伸出桌面的长度越短，拨动时发出的声音音调越高，说明响度由频率决定
D．发声的扬声器外，烛焰晃动，说明声音可以传递能量
二、填空题（本大题7小题，共21分）
8．上海地区家庭电路中，电灯正常工作电压为________伏。四冲程汽油机工作中，做功冲程将内能转化为_______能。条形磁铁的两端磁性最_______（选填“强”或“弱”）。
9．2019年春节期间，某区域禁止燃放烟花爆竹，这一禁令得到了广大市民的支持和拥护，这是因为燃放烟花爆竹时，会引起周围空气______而产生噪声；同时由于分子在______，使人们闻到浓烈的火药味．
10．如图是电阻A、B的I-U图象，由图可知A电阻的阻值是_____Ω；将电阻A、B串联后接入电路，当通过A的电流为0.4A时，A和B两端的总电压是_____V。

11．小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mA•h，则它充满电后存储的电能为_____J；经查，该手机的待机电流为15mA，则该手机最长待机时间为_____h。
12．使用滑轮组拖动放在水平地面上的物体A在10s内匀速前进20cm，若物体重为100N，物体与地面间的摩擦力为20N，滑轮组的机械效率为80%，拉力做的有用功是_____J，拉力功率为_____W．

13．图中R1=4Ω，R2=6Ω，把它们串联接在U=6V的电路中。则通电1min，电阻R1产生的热量为_____J。

14．如图甲的电路中，R1、R2的电流与电压的关系如图乙所示，闭合开关，R1消耗的功率为P1，电路消耗的总功率为P2，则R1:R2=________；P1:P2=________．

三、作图题（共7分）
15．竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币（如图中点A所示），请你利用平面镜成像的特点画出小女孩右眼看到硬币的像的光路图．
（_____）

16．在图中，小球在竖直细绳的拉力作用下在光滑斜面上处于平衡状态，请画出小球的受力示意图．
（______）

17．在如图中，重为12牛的均匀球体静止，请用力的图示法画出它所受的重力G．
（______）

四、实验题（本大题共5小题，共20分）
18．在探究凸透镜成像规律的实验中：

如图甲，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距______cm：实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在______高度上。
实验过程中，当蜡烛与凸透镜的距离如图乙所示时，在光屏上可得到一个清晰的倒立、______的实像，生活中利用这个规律制成的光学仪器是______。
实验时，由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向方移动______选填“上”或“下”。
如图丙，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是______眼镜选填“近视”或“远视”。
19．小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力，
本实验需要用到天平这一测量工具，目的是________________________________。加热10min，水吸收的热量____________（填“大于”、“小于”或“等于”）煤油吸收的热量。根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，水的沸点是______℃，煤油的比热容是_________J/（kg•℃）。[若本次实验共消耗酒精20g，则这些酒精完全燃烧发出的热量是________=3.0。
20．用如图甲所示的实验装置“探究凸透镜成像规律”：
（1）要使烛焰的像能成在光屏的中央，应将蜡烛向_____（选填“上”或“下”）调节；

（2）根据实验数据绘制了如图乙的图象（v表示像距，u表示物距），则该凸透镜的焦距是_____cm；
（3）当蜡烛距凸透镜5cm时，移动光屏无法呈现蜡烛像，原因是_____；
（4）撤去蜡烛，调节光屏，发现在光屏上出现了窗外远处彩灯的像，则此时光屏与凸透镜的距离在以下哪个范围_____。
A．一倍焦以内B．一倍到二倍焦距之间C．二倍焦距以外
21．某班同学做“测量小电灯的功率”的实验，所用器材有：标“3.8V”字样的待测小灯泡、电压恒为6V的电源、标有“5Ω 1A”和“20Ω 1A”的滑动变阻器各一个、电流表（量程为0〜0.6A、0〜3A）、电压表（量程为0〜3V、0〜15V）、开关及导线若干．
（1）甲学生在实验时，把电流表与电压表的位置接反了，闭合开关后会造成________
A．电流表烧坏 B、电压表烧坏C．小电灯烧坏 D、小电灯不亮
（2）乙同学按图连接电路后，操作正确，闭合开关，灯发出耀眼的光后熄灭，他接下来的操作是________
（3）丙同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数．经检查，导线连接完好，则电路故障是______,排除该故障后，闭合开关时，观察到灯闪亮一下后立即熄灭，该学生在操作过程中的不当之处是________ .
（4）丁同学按电路图正确连接电路后，闭合开关，从大到小调节滑动变阻器的阻值，并将正确操作下的电压表和电流表的示数填入下表．
电压表示数U/V
电流表示数 I/A
小灯泡功率 P/W
2.0
0.20

2.5
0.22

3.0
0.25

3.8
0.30

4.5
0.32

①通过上表数据，可算得小电灯的额定功率为____，还可得出关于灯丝电阻的结论是______
②当小灯泡正常工作时，连人电路的滑动变阻器的阻值为________Ω
③将两个这样的小灯泡串联后直接接在6V电源的两端，两灯消粍的总功率为______W．
22．在探究“杠杆平衡条件”的实验中，采用了如图甲所示的实验装置：
实验前，小明同学发现实验装置处于如图甲所示的状态，使用时，首先应将杠杆两端的平衡螺母向_____（选填“左”或“右”）调节，使杠杆在水平位置平衡，这样做的好处是_____；
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
2
5
5
2
3
6
6
3
4
2
2
4
3
4
2
6
3
6
9
2
4
4
2
8
（2）一实验小组在正确操作过程中，得出的实验数据如上表．小明同学分析实验数据后认为杠杆平衡的条件是：动力+动力臂＝阻力+阻力臂；小华同学分析实验数据后认为杠杆平衡的条件是：动力×动力臂＝阻力×阻力臂．两个同学都认为自己是对的，对方是错误的．那么你认为他们中正确的应该是_____同学．原因是_____；把图乙中A点的钩码取下，在A点用弹簧测力计施加一个竖直向下的拉力F时，杠杆仍能在水平位置平衡，如图丙所示．当拉力F向左倾斜时，要保持杠杆仍在水平位置平衡，则拉力F将_____（选填“变大”、“变小”或“不变”）；小红同学采用了图丁所示的装置进行探究，发现当杠杆水平平衡时，与其他同学得出的正确的杠杆平衡条件不相符，其可能的原因是_____．
五、计算题（本大题共2小题，共13分）
23．如图甲所示的电热水瓶是指一种加热、保温除氯等多功能电加热器其铭牌如图乙所示，简化的工作电路如图丙所示，其中R1、R2为定值电阻某次该热水瓶装满初温为20℃的水，接在家庭电路中，通电15min恰好将一壶水烧开(外界大气压为1个标准大气压)．求：

（1）当开关S、S1均闭合时，电热水瓶处于什么状态?此时电阻R1的阻值是多少?
（2）保温时通过电热水瓶插头的电流为多少?(保留1位小数)
（3）傍晚用电高峰期，若实际电压只有200V时，电热水瓶保温状态下的实际功率是多少?(保留整数)
（4）电热水瓶通电15min恰好将一壶水烧开，则加热时电热水瓶的热效率是多少?[水的比热容是4.2×103J/(kg·℃)]
24．小明在平直过道上水平推动一辆静止的购物小车，小车运动的路程S和时间t变化的关系如图所示．已知小车的重力为80N，运动时所受摩擦力为车重的0.1倍．0～4秒内，小明水平推动小车的力为10N．求：
0～4秒内小车的平均速度．0～4秒内小明对小车做功的功率．4～6秒内小明对小车所做的功．
六、综合能力题（本大题共3小题，共18分）
25．图甲是小灯泡的电压一电流图象.将此灯泡L与滑动变阻器R串联在电压为4.5 V的电路中（如图乙），闭合开关，移动滑片P，当小灯泡的功率为0.75 W时，
电流表的示数为________A;滑动变阻器R接入电路中的电阻为_________Ω；电路消耗的总功率为_________W;10s内滑动变阻器R产生的热量为________J.
26．阅读短文，回答问题：
太阳能路灯
城市大力发展绿色能源，如图甲是城市道路两边的太阳能路灯，它由太阳能电池板、控制器、24V的蓄电池组、LED发光二极管、灯杆及灯具外壳组成．它的结构示意图如图乙，工作时能量流程图如图丙．

LED发光二极管是一种半导体器件，它具有工作电压低（2﹣4V）、耗能少、寿命长、稳定性高、响应时间短、对环境无污染、多色发光等优点．它与普通的白炽灯发光原理不同，可以把电直接转化为光．实验测得LED发光二极管两端加不同电压时的电流，数据如表：
电压/V
1
1.5
2.0
2.3
2.5
2.8
3.0
3.3
3.5
3.6
3.7
电流/mA
0
0
0
5
10
60
160
380
690
900
1250
（1）太阳能电池板将太阳能转化为____能，给蓄电池充电时转化为____能．太阳能是____能源（选填“一次”或“二次”）．为使LED发光二极管正常工作，应将几个LED发光二极管____（选填“串联”或“并联”）才能安全使用．如图乙所示，晚上LED发光二极管点亮时控制开关S与____（选填“a”或“b”）触点接触．这种LED发光二极管的电压从2.5V变化到3.6V时，LED的电功率增加了____W．
27．太阳能热水器的电脑芯片可以通过“水位水温传感器”的电阻变化来检测水位和水温变化，从而自动控制进水、加热等．某型号的太阳能热水器的“水位水温传感器”有红、蓝、白、绿四根不同颜色的引出线，其内部结构示意图如图1，其中的水位传感器利用不纯净的水能导电的性质来工作．问：
当水箱内的水面由图1的C处降低到D处时，红、蓝两线间的电阻变化了多少kΩ？（四个电阻阻值都等于10kΩ，水箱内A、B、C、D、E、F、G、H均为裸露的金属触点，忽略水的电阻）；如果实际水位已经下降了，但它的显示屏总显示水是满的，那么水位传感器的故障原因是什么？ 阴雨天时需要电辅助加热．已知加热功率为1500W，要把水箱里的150kg水从40℃加热到60℃，需要多长时间？[c水=4.2×103J/（kg•℃）；不计热损失] 张杨手头有一个维修师傅换下来的“水位水温传感器”，其热敏电阻还是好的，于是就想自制一个指针式热敏温度计，他设计的电路如图2所示．如果电路中电源电压等于l2V，定值电阻R0的阻值是2kΩ，上网查到这种热敏电阻的阻值随温度变化的关系如图3所示，那么，这个指针式热敏温度计的25℃温度刻度跟电压表多少伏的刻度对应？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
四冲程汽油机的四个工作冲程是：吸气、压缩、做功、排气，区分它们的依据有活塞的运动方向、进气阀和排气阀的开闭情况，如活塞向下运动、进气阀和排气阀都关闭时，是燃气推动活塞做功，是做功冲程，所以选项C正确．
2、C
【解析】
①测量性实验为了减小误差或者寻找规律进行多次测量，如果物理量是个恒量，多次测量求平均值可以减小实验误差；如果不是测量具体的物理量，而是寻找规律也采取多次测量，寻找普遍性；②物理学中，常常有难以达到条件的时候，这时，我们常常需要借助将实验想象为理想情况下来达到我们的目的，在实验基础上经过概括、抽象、推理得出规律，这种研究问题的方法就叫科学推理法。
【详解】
A、用刻度尺测某物体长度时为了减小误差，需要多次实验取平均值。故A正确；B、在“探究杠杆的平衡条件”时多次改变力及力臂的大小，进行实验，目的是为了避免偶然性得出普遍规律。故B正确；C、灯丝电阻受温度影响明显，用伏安法测小灯泡的电阻时多次实验，目的是观察不同电压下灯泡亮度及电阻的变化，得出电阻变化与温度的对应关系。故C不正确；D、探究“阻力对物体运动的影响”时多次实验，得到的结论是物体受到的阻力越小，持续运动时间越长，在此基础上推理出运动不需要力维持。故D正确。故选：C。
3、C
【解析】
A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；
B．河水结冰，是液体凝固成固体的现象，需要放热，不符合题意；
C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．
D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．
4、A
【解析】
由于水的比热容较大，根据公式Q＝cm△t可知，水和泥土相比，在同样受热的情况下，泥土的温度变化要比水的高，由于水变化的温度低，因此站在水边会觉得凉爽。故A正确，BCD错误。
5、B
【解析】
A．电磁继电器主要利用了电流的磁效应，与电动机的原理不同，故A符不合题意；
B．扬声器是利用了通电导体在磁场中受到力的作用的原理，将电信号转化为声信号，与电动机的原理相同，故B符合题意；
C．该装置没有电源，将机械能转化为电能，所以是利用了电磁感应的原理，与电动机的原理不同，故C符不合题意；
D．动圈式话筒主要利用了电磁感应的原理，与电动机的原理不同，故D不符合题意．
故选B.
6、B
【解析】试题分析：水面平静如镜，桥在水中成的像属于平面镜成像，是等大的虚像，故A错误；风加快人体汗液蒸发，蒸发吸热，人感觉凉爽，故B正确；太阳能是可再生能源，故C错误；因为路灯可以独立工作，互不影响，虽然同时亮、同时熄灭，但路灯的连接方式是并联，故D错误；故应选B。
考点：平面镜成像的特点 蒸发吸热 太阳能 电路的连接方式
7、C
【解析】
A．敲击鼓面，看到鼓面上的泡沫颗粒跳动，说明声音是由物体的振动产生的，故A叙述正确；
B．把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，音量减弱，说明空气能够传声，且声音不能在真空中传播，故B叙述正确；
C．直尺伸出桌面的长度越短，拨动时发出的声音音调越高，说明音调由频率决定，故C叙述错误；
D．发声的扬声器外，烛焰晃动，说明声音可以传递能量，故D叙述正确；

二、填空题（本大题7小题，共21分）
8、220 机械 强
【解析】
在我国，家庭电路的电压为220V，所以上海地区家庭电路正常工作电压也是220V；四冲程汽油机工作时将内能转化为机械能的冲程是做功冲程，在压缩冲程中，是将机械能转化为内能；磁体具有两极性，任何磁体都具有两个磁极，条形磁铁的两端是磁极，所以两端磁性最强，中间磁性最弱。
9、振动 不停地做无规则运动
【解析】
燃放烟花爆竹时，会引起周围空气的振动，从而产生噪声；构成物质的分子总在不停地做无规则运动，故会使人们闻到浓烈的火药味．
10、10 9
【解析】
由图象可知，A电阻的电流与电压成正比，所以A电阻是定值电阻，
A电阻的阻值：RA==10Ω；
因串联电路中各处的电流相等，所以通过A的电流为0.4A时，通过B的电流也为0.4A，
由图象可知，通过AB两端的电压分别为UA=4V，UB=5V，
因串联电路中总电压等于各分电压之和，所以，A和B两端的总电压：UAB=UA+UB=4V+5V=9V。
11、39960 200
【解析】
根据W=UIt求出电流做的功即为储存的电能。根据电池容量求出待机的时间。
【详解】
充电电流所做的功即储存的电能为：W=UIt=3.7V×3000×10-3A×3600s=39960J，
该手机最长待机时间为：。
12、4 0.5
【解析】
有用功：W有＝fs＝20N×0.2m＝4J；由η＝可得，W总＝＝＝5J；则拉力的功率：P＝＝＝0.5W．
13、86.4
【解析】
由图可知，R1、R2串联接在6V的电路中，通过R1的电流：I1=I===0.6A，由焦耳定律可得，通电1min电阻R1产生的热量：Q1=I12R1t=（0.6A）2×4Ω×60s＝86.4J。
14、3∶1 1∶4
【解析】
由图甲可知R1、R2并联，电源电压不变，根据并联电路的电压特点可知U1：U2＝I1R1=I2R2=1：1，则 ；
设该电路电源电压U＝6V，由图乙可知，R1支路中的电流I1′＝0.1A，R2支路中的电流I2′＝0.3A，则干路上的电流：I＝I1′+I2′＝0.1A+0.3A＝0.4A．
所以P1:P2= U I1′：UI = I1′：I =0.1A：0.4A=1：4；

三、作图题（共7分）
15、
【解析】
硬币A反射的光线经平面镜反射后，进入了人眼，人看到了硬币A在平面镜中的虚像；先作出点A关于平面镜的对称点A′，然后连接A′和小女孩的眼睛，连线与平面镜的交点为入射点，连接AO即为入射光线，O和小女孩眼睛的连线即为反射光线，并标出光的传播方向，如图所示：
16、
【解析】
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按要求画出各个力．
【详解】
因为是光滑的斜面,且绳子处于竖直状态(球与斜面虽然接触但不发生挤压)，所以小球不受摩擦力和支持力的作用；则小球受到重力和拉力的作用，重力的方向竖直向下，拉力的方向沿绳子竖直向上，两个力的作用点都画在球的重心上，这两个力是一对平衡力，大小相等，作图时两条线段的长度相等，如图所示：

17、
【解析】
选一段线段表示力的大小为6N，然后过球心作竖直向下的、大小为12N的重力．如图所示：

四、实验题（本大题共5小题，共20分）
18、 同一 放大 投影仪 上 远视
【解析】（1）根据平行光聚焦法，由图甲知道，亮点为焦点，焦点到光心的距离为就焦距，所以凸透镜的焦距是：f=20.0cm-10.0cm=10.0cm；实验前应调节烛焰、凸透镜、光屏三者的中心在同一高度上，是为了使像成在光屏中心；
（2）由图乙知道，此时蜡烛在刻度尺的10cm处，透镜在刻度尺的25cm处，所以物距是：u=25cm-10cm=15cm，由于2f＞u＞f，凸透镜会成倒立放大的实像，生活中利用这个规律制成的光学仪器是投影仪；
（3）由于凸透镜成倒立的实像，所以随着蜡烛由于燃烧逐渐变短，即相对于凸透镜物体向下移动，所以像会逐渐向上移动；
（4）根据题意知道，将一副眼镜放在蜡烛和凸透镜之间，使光屏上原来清晰的像变模糊了，又根据他只将光屏向靠近凸透镜的方向移动适当距离，就又在光屏上观察到蜡烛清晰的像知道，眼镜使成像提前了，即放置的是使光线会聚的凸透镜，所以这种眼镜是用来矫正远视眼的。
点睛：本题考查的是探究凸透镜成像规律的实验，涉及对实验器材的放置以及对凸透镜成像规律的应用，同时考查了对倒立实像的理解，但难度不大。
19、取相同质量的水和煤油 等于 98 2.1×103 6×105
【解析】
(1)[1]探究水和煤油的吸热能力，应选取质量相同的两种物质，所以使用天平目的是：取相同质量的水和煤油；
(2)[2]用相同的酒精灯分别给水和煤油加热，加热10min，水吸收的热量等于煤油吸收的热量；
(3)[3]由图象可知，水的温度达到98，继续吸热，温度保持不变，所以水的沸点是98℃;
[4]当两种液体温度都升高到98℃时，煤油用时10min，水用时20min．即Q水=2Q煤油，
因为
Q水=c水m（t -t0），
Q煤油=c煤油m（t -t0），
所以
c水m（t -t0）=2c煤油m（t -t0），
4.2×103J/（kg•℃）m（98℃-68℃）=2c煤油m（98℃-68℃），
解得：
c煤油=2.1×103J/（kg•℃）
(4)[5]酒精完全燃烧放出的热量
Q放=qm=3.0×107J/kg×0.02kg=6×105J
20、上 10 成虚像 B
【解析】
（1）为使像能够成在光屏的中央，应调节烛焰、凸透镜、光屏的中心大致在同一高度处，由图知，蜡烛位置偏低，应向上调节；
（2）由凸透镜成像规律可知，在光屏上得到一个等大清晰的像时u＝v＝2f，结合图象可发现u＝v＝2f＝20cm＝2f，所以f＝10cm；
（3）u＝5cm＜f时，成虚像，无法用光屏承接；
（4）窗外远处彩灯，故u＞2f，成倒立缩小的实像，此时f＜v＜2f；故选B；
21、D 断开开关，更换“20Ω 1A”的滑动变阻器，将滑动变阻器的滑片移至阻值最大处 灯泡断路 闭合开关前，没有将滑动变阻器的滑片移至阻值最大处 1.14 灯丝电阻随温度的升高而增大 7.3 1.5
【解析】
(1)甲在实验时，把电流表与电压表的位置接反了，如图所示：

由于电压表的电阻很大，电源电压一定，电路中的电流较小，电灯不亮，不会烧坏电流表、电压表和灯，故D正确；
(2)乙同学按图连接电路后，操作正确，闭合开关，灯发出耀眼的光后熄灭，说明用的滑动变阻器的最大阻值太小，应最大阻值较大的滑动变阻器，接下来的操作是：断开开关，更换“20Ω 1A”的滑动变阻器，将滑动变阻器的滑片移至阻值最大处；
(3)丙同学按图连接电路后，闭合开关，将滑动变阻器的滑片移到最左端时，灯不亮，电压表有较大的示数，说明电压表的两接线柱之间有开路，可能是灯泡断路；
排除故障后，闭合开关时，观察到灯闪亮一下后立即熄灭，说明：闭合开关前，没有将滑动变阻器的滑片移至阻值最大处；
(4)①根据表中数据可知,当灯两端的电压U=U额=3.8V时，I=0.3A，
额定功率：
P额=U额I=3.8V×0.3A=1.14W；
由表中数据可知：
R1===10Ω，
R2==≈11.4Ω，
R3== =12Ω，
R4==≈12.7Ω，
R5== ≈14.1Ω，
可见，随小电灯电压的增大，小电灯电阻变大，这是因为：随电压增大、电流随之增大，小电灯的实际功率P=UI也增大，灯的温度升高，由此可见：灯丝电阻随温度的升高而增大；
②根据表中数据可知,当小电灯正常工作时,电流为I4=0.3A,滑动变阻器两端电压为U滑=U−U4=6V−3.8V=2.2V，则根据欧姆定律得连入电路的阻值：
R滑==≈7.3Ω；
③将两个这样的小灯泡串联后直接接在6V电源的两端，各分3V的电压，此时通过的电流I=0.25A，两灯消粍的总功率P=UI=6V×0.25A=1.5W.
22、右 便于测量力臂，并能消除杠杆自身重力的影响 小华 小华充分利用实验数据，结论具有普遍性，小明直接将力和力臂两个不同的物理量相加的处理数据方法不正确； 变大 杠杆自身的重力对实验有影响
【解析】
（1）实验中为了便于测量力臂，消除杠杆自身重力对实验的影响，应调节杠杆在水平位置平衡，调节时，需将平衡螺母向上翘的一端调节；
（2）实验结论必须要具有合理性、科学性，要符合物理规律；同时要多做几次实验，合理分析才能得出正确的结论；
（3）当拉力F向左倾斜时，分析出力臂的变化结合杠杆的平衡条件判断力的变化；
（4）图丁中，支点位于动力和阻力的右侧，弹簧测力计不但提了钩码，而且还提了杠杆，杠杆的重力对杠杆转动产生了影响．
【详解】
（1）图甲可知，杠杆的右端上翘，应将杠杆的平衡螺母向右调节，使杠杆处于水平位置平衡，这样做便于测量力臂，并能消除杠杆自身重力的影响；
（2）小明组是：动力+动力臂＝阻力+阻力臂，不同单位的物理量之间相加，是没有意义的，故错误；
分析所有实验数据后认为杠杆平衡的条件是：动力×动力臀＝阻力×阻力臂，故正确的是小华同学，科学的；
（3）若拉力F向左倾斜时，此时F的力臂变短，根据杠杆的平衡条件，阻力和阻力臂一定，动力F的力臂变短，则动力F变大；
（4）利用如图丁所示装置进行探究，杠杆的重心没有通过支点，杠杆的自重对杠杆平衡有影响．
此题是探究杠杆平衡实验，考查了杠杆的调平及杠杆平衡条件的应用，在利用平衡条件公式时，要注意分析力和对应的力臂．

五、计算题（本大题共2小题，共13分）
23、（1）加热；24.2Ω；（2）1.8A；（3）331W；（4）93.3%
【解析】
（1）由图丙电路图可以知道，当开关S、S1均闭合时均闭合时，电阻R2被短路，只有电阻R1接入电路，此时电路总电阻最小，由可以知道，电路总功率最大，电热水瓶处于加热状态；由图乙可知，加热时电热水瓶的功率P加热=2000W，电阻R1的阻值：R1=24.2Ω；
（2）由图乙可知，保温时的功率P保温=400W，保温时电流：I=≈1.8A；
（3）当开关S闭合、S1断开时，R1、R2串联，电热水瓶处于保温状态，电路中的总电阻为：R总121Ω；
当实际电压只有200V时，电热水瓶保温状态下的实际功率为：P实≈331W；
（4）水的质量为：m=ρV=1.0×103kg/m3×0.5×10-3m3=5kg，
1个标准大气圧水的沸点是100℃，水吸收的热量：Q吸=cmΔt=4.2×103J/(kg·℃)×5kg×(100℃-20℃)=1.68×106J，
由图乙可知，加热时电热水瓶的功率P加热=2000W，
则15min电热水瓶消耗的电能カ：W=P加热t=2000W×15×60s=1.8×106J，
电热水瓶效率为：=93.3%．
答：（1）当开关S、S1均闭合时，电热水瓶处于加热状态，此时电阻R1的阻值是24.2Ω；
（2）保温时通过电热水瓶插头的电流为1.8A；
（3）傍晚用电高峰期，若实际电压只有200V时，电热水瓶保温状态下的实际功率是331W；
（4）电热水瓶通电15min恰好将一壶水烧开，则加热时电热水瓶的热效率是93.3%．
24、（1）0.5m/s （2）5W （3）16J
【解析】
（1）如图0～4秒内，小车通过的路程是2m，小车的速度： ；
（2）0～4秒内小明对小车做功： ，小明对小车做功的功率：；
（3）如图4～6秒内，小车匀速运动，小明水平推动小车的力等于摩擦力，，4～6秒内，行驶的路程是4m-2m=2m，小明对小车所做的功:.

六、综合能力题（本大题共3小题，共18分）
25、0.3 6.7 1.35 6
【解析】
（1）当小灯泡的功率为0.75W时，根据图甲可知，灯泡L两端的电压为2.5V，通过灯泡的电流为I=0.3A，即电流表的示数为0.3A；
（2）根据串联电路电压的规律，变阻器两端的电压：U滑=U−UL=4.5V−2.5V=2V，
由I=UR可得，滑动变阻器R接入电路中的电阻：；
（3）电路消耗的总功率：P总=U总I=4.5V×0.3A=1.35W；
（4）变阻器R在10s产生的热量：Q=W滑=U滑It=2V×0.3A×10s=6J．
26、（1）电能；化学；一次；（2）串联；（1）b；（4）1．215
【解析】
试题分析：（1）太阳能电池板是把太阳转化成电能，给蓄电池充电时转化为 化学能．太阳能是一次能源；
（2）由于太阳能电池板产生的电压较大，而LED发光二极管是一种半导体器件，它工作电压低（2-4V），所以将它们串联接在电路中；
（1）当开关与a点接触时，LED灯断路，不工作．当开关与b点接触时，LED灯才接入电路正常工作；
（4）当电压为2．5V时，电流为13mA，由P=UI得P1 =U1I1=2．5V×3．31A=3．325W，当电压为1．6V时，电流为933mA，由P=UI得P2=U2I2=1．6V×3．9A=1．24W，增加的电功率P=P2-P1=1．24W-3．325W=1．215W
考点：太阳能的转化；欧姆定律的应用；电功率的计算
27、（1）A点处与蓝线之间短路（2）8400s（3）2V
【解析】
(1)由电路图可知，当水面在C处时，R3、R4被水短路，红、蓝线之间的电阻： ，
同理，水面在D处时：，
所以，当水箱内的水面由图1的C处降低到D处时，红、蓝两线间的电阻变化了10kΩ；
(2)水吸收的热量：，
根据题意有，
根据 得：；
(3)从图线可知，25℃时热敏电阻的阻值为10kΩ，因为串联电路中总电阻等于各分电阻之和，所以此时电路中的电流： ，
定值电阻两端的电压：，即25℃的刻度对应电压表2V的刻度位置。
