2026年浙江省绍兴市中考5月模拟物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．如图所示的实验或机器均改变了物体的内能，其中与另外三个改变内能方法不同的是（ ）

A．探究萘的熔化规律
B．压缩气体点燃棉花
C．内燃机压缩冲程
D．水蒸气将软木塞冲出
2．如下图所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是
A． B．
C． D．

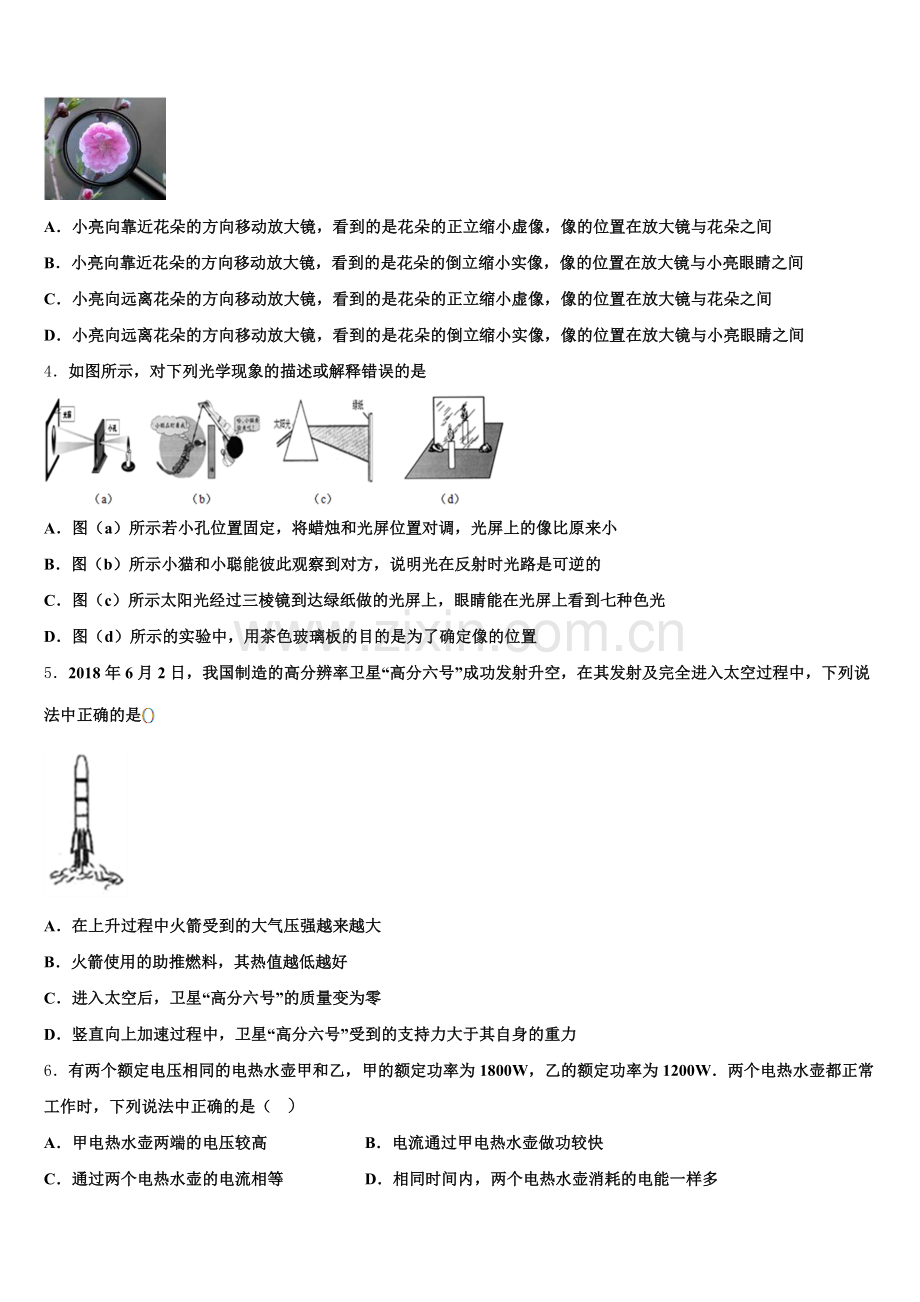

3．一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”！有些惊讶的小亮立刻找来一个放大镜做起了实验．他把放大镜放到花朵前某一位置时，看到了如图所示的花朵的正立放大虚像．接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵．关于小亮看到“放大”花朵后的操作及他看到的“缩小”花朵，下列说法正确的是

A．小亮向靠近花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间
B．小亮向靠近花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间
C．小亮向远离花朵的方向移动放大镜，看到的是花朵的正立缩小虚像，像的位置在放大镜与花朵之间
D．小亮向远离花朵的方向移动放大镜，看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间
4．如图所示，对下列光学现象的描述或解释错误的是

A．图（a）所示若小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来小
B．图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的
C．图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛能在光屏上看到七种色光
D．图（d）所示的实验中，用茶色玻璃板的目的是为了确定像的位置
5．2018年6月2日，我国制造的高分辨率卫星“高分六号”成功发射升空，在其发射及完全进入太空过程中，下列说法中正确的是

A．在上升过程中火箭受到的大气压强越来越大
B．火箭使用的助推燃料，其热值越低越好
C．进入太空后，卫星“高分六号”的质量变为零
D．竖直向上加速过程中，卫星“高分六号”受到的支持力大于其自身的重力
6．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）
A．甲电热水壶两端的电压较高 B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等 D．相同时间内，两个电热水壶消耗的电能一样多
7．下列数据最接近实际的是
A．青少年正常呼吸一次用时约10s
B．人体正常体温约36.5℃
C．普通教室的门高约为5m
D．一瓶550mL的矿泉水质量约为1000g
8．物理学与人类的生产、生活密切相关，下列的诗词等反映了人类对自然界的一定认识，其中从物理学的角度分析正确的是（　　）
A．“潭清疑水浅，荷动知鱼散”，“水浅”是由于光的直线传播造成的
B．“空山不见人，但闻人语响”，“闻声不见人”是由于声速比光速快
C．“少小离家老大回，乡音未改鬓毛衰”，未改的“乡音”是音调
D．“墙内开花墙外香，一杯醇酒香满堂”，闻到花香酒香这是扩散现象
9．用分子动理论的观点对下列观象的解释正确的是（　　）
A．海绵容易被压缩﹣﹣分子间有间隔
B．滴在热水中的红墨水比滴在冷水中扩散得快﹣﹣温度越高，分子无规则运动越剧烈
C．闻到路边怡人的花香﹣﹣分子不停地运动
D．两块表面平滑的铅块紧压后会结合起来﹣﹣分子间存在引力
10．如图所示是一种自动测定油箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少．则（　　）

A．油量增加，R1的电阻值增大，油量表指针偏转变小
B．油量增加，R1的电阻值减小，油量表指针偏转变大
C．油量减少，R1的电阻值增大，油量表指针偏转变大
D．油量减少，R1的电阻值减小，油量表指针偏转变小
二、多选题（本大题共3小题，共12分）
11．在测里未知电阻Rx的实验中，提供的实验器材有：电源（电源两端电压不变且未知）、 电流表、电压表、滑动变阻器、阻值己知的定值电阻R0等．同学们设计了图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的是
A． B．
C． D．
12．图甲、图乙由相同的滑轮组成的滑轮组,甲乙两人分别用两装置在相等的时间内将质量相等的重物提升相同的高度．空气阻力、摩擦、滑轮和绳子的质量均不计,则下列说法正确的是

A．甲的拉力是乙的拉力的2倍
B．乙拉绳子的速度是甲拉绳子速度的2倍
C．甲拉绳子的功率小于乙拉绳子的功率
D．如果考虑滑轮的质量，图甲装置的机械效率比图乙的小
13．做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法正确的是
A．蜡烛距透镜45cm时，一定成缩小的实像
B．蜡烛距透镜20cm时，一定成放大的实像
C．蜡烛距透镜18cm时，可能成放大的实像
D．蜡烛距透镜6cm时，一定成放大的虚像
三、填空题（本大题共5小题，共10分）
14．物体A沿着斜面匀速下滑，在图1中，_____为物体A所受重力的示意图（选填“G1”、“G2”或“G3”）。
图2，通电螺线管的A端为_____极（选填“N”或“S”）。图3是温度计的一部分，它指示的温度是_____℃。如图4的厘米刻度尺中，物体A的长度为_____cm。如图5，弹簧测力计的示数为_____N。
15．在探究平面镜成像特点实验中，所用玻璃板是特制的，其中一面镀了膜．如图是用这种玻璃板做实验时的情景，为了保证实验效果，实验时应选玻璃板____的边缘（镀膜面/不镀膜面）与白纸上的横线重合，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的____（反射/折射），实验中将蜡烛靠近玻璃板，像的大小____．

16．把茶叶投入放在水平桌面上的茶杯中（如图），倒入开水后发现茶叶漂浮在水面上，这是因为茶叶受到的浮力_____重力（选填“大于”、“小于”或“等于”）的缘故；过一段时间，茶叶会逐渐匀速下沉到杯底（不考虑水的蒸发），这个过程中茶杯对桌面的压力将_____（选填“变大”、“变小”或“不变”）．

17．打开电冰箱门时，常看到冰箱门附近出现一股“白气”，这种情况最常出现在_______季（填季节名称），“白气”是_______（选填“冰箱”或“空气”） 中的水蒸气_______（填写物态变化名称）形成的．
18．如图，三个相同的物体叠放在一起，当B受到5N的水平拉力时，三个物体一起向右匀速运动，则A与B之间、B与C之间的摩擦力分别为_________N和_________N。

四、计算题（本大题共3小题，共29分）
19．为了纪念引滦入津修建了纪念碑。碑高10m、宽3m、厚2m，石头的密度为2.5×103kg/m3。如果地面能承受的最大压强是1.2×105Pa，现把纪念碑立在高1m，密度为2×103kg/m3长方体基石上，基石的底面积如果是12m2，符合要求吗？（g=10N/kg）
20．如图所示，R0是阻值为80Ω的定值电阻，R为滑动变阻器，其上标有“100Ω3A”字样，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，灯泡上标有“8V 1.6W”字样．求：
灯泡的额定电流；闭合开关S，断开开关S1、S2时，灯泡正常发光，求电源电压的大小；开关S、S1、S2都闭合时，在不损坏电流表的前提下，求R消耗电功率的最小值和最大值．
21．天然气热水器已经普遍使用，小明在家中尝试估测家中热水器的热效率，他把家里自动洗衣机的“水量”设置为50L，用热水器输出的热水注入洗衣机，当注入水的体积达到50L时洗衣机便会自动停止注水．已知当时的自来水的温度是15℃，设定热水器输出热水的温度为15℃，注水前后天然气表的示数变化了0.15m1．（c水＝4.2×101J/（kg•℃），q天然气＝1.2×107J/m1）求
（1）50L水从15℃升高到15℃共吸收了多少热量？
（2）完全燃烧这些天然气共放出多少热量？
（1）小明估测该热水器的热效率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，一条光线垂直射到一个横截面为等腰直角三角形的玻璃砖上，在玻璃砖的平面上安装了一块平面镜，请画出这条光线进入玻璃砖射到平面镜上，经反射后射回空气中的光路图．
（_____）

23．请在图中标出磁感线方向和小磁针N极。
（_____）

六、实验探究题（本大题共3小题，共15分）
24．在做“探究凸透镜成像的规律”的实验中
小莉将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小最亮的光斑，则此凸透镜焦距约是_____cm．小莉同学做实验时，发现烛焰在光屏上的像如图甲所示，若要使烛焰在光屏中心成像，只调节透镜，应将透镜向_____（上/下）调节．若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在光屏上得到倒立、_____、清晰的实像，_____（照相机/幻灯机/放大镜）就是应用这一原理制成的．当烛焰通过凸透镜在光屏上成一实像时，如果凸透镜被某同学用纸片挡住一半，则光屏上所成的像将_____（完整/不完整），像的明暗将_____（变亮/变暗/不变）．小明提出用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用实验装置如图乙所示，同学们对小明使用的实验装置进行如下评价，其中错误的是_____．
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距．
25．3月22日是国际水资源日，某课外兴趣小组为测量本市自来水的密度进行了如下的实验。
在调节天平时，发现指针指向分度盘的情况如图甲所示，此时应将平衡螺母向_____（选填“左”或“右”）端调。实验操作正确，测出自来水和杯子的总质量为118.8g，将部分水倒入量筒，测出量筒中水的体积如图乙所示，测出剩余自来水和杯子的总质量如图丙所示，计算量筒中自来水的质量为____g。根据上述实验数据，计算出自来水的密度为______g/cm3。
26．请解答以下几个实验中与操作相关的问题．

(1)如图甲所示，在用弹簧测力计测量手的拉力的操作中，出现的操作性问题是_____．
(2)如图乙所示的装置，缓慢改变底板与桌面的夹角α，可观察到悬线OA的方向_____(选填“改变”或“不变”)，若要得出重力方向是竖直向下的结论，还应进进行的操作是_____．
(3)如图丙所示的是“探究影响导体电阻大小的因素”的实验电路图，在A、B之间换接不同的电阻丝之前，应先进行的操作是_____，如果观察到换接不同的电阻丝后，灯的亮度变化不明显，可对实验电路进行的有效改进是_____．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
试题分析：甲图探究萘的熔化规律，利用酒精灯加热，是通过热传递改变内能的过程；乙图用力将活塞迅速压下，压缩空气做功，是通过做功改变内能的过程；丙图内燃机压缩冲程，是活塞压缩工作物质做功，将机械能转化为内能，是通过做功改变物质内能的过程；丁图试管水蒸气冲开木塞，对木塞做功，是通过做功将内能转化为机械能的过程。因此，其中与另外三个改变内能方法不同的图是A。
【考点定位】改变内能的方式
2、D
【解析】
根据题意知道，在不计机械自重和摩擦的条件下使用的简单机械；
A．图的杠杆提升重物时，由于动力臂小于阻力臂，所以是费力杠杆，即
F＞G；
B．用图中的杠杆提升重物时，动力臂等于阻力臂，是等臂杠杆，即
F=G；
C．图中滑轮组承担物重的绳子的有效股数是：
n=2，
所以，绳端的拉力是：
；
D．图中滑轮组承担物重的绳子的有效股数是：
n=3
所以，绳端的拉力是：
；
综上所述，只有D图中的机械最省力。
3、D
【解析】
要解决此题，需要掌握凸透镜成像的规律．
凸透镜成像规律：物距小于焦距成正立放大虚像．应用是放大镜．
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．应用是幻灯机、投影仪．
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．应用是照相机．
【详解】
A、当物距小于焦距时，成正立放大虚像，因此小亮向靠近花朵的方向移动放大镜，可以看到的是花朵的正立放大虚像，故A错误；
B、当成缩小的像时，物距应大于2倍焦距，此时成倒立、缩小的实像，因此，向靠近花朵的方向移动放大镜，不能看到花朵的倒立缩小实像，故B错误；
C、虚像是正立的，同时是放大的，像的位置在放大镜与花朵之间，向远离花朵的方向移动放大镜，不可能看到花朵的正立缩小虚像，故C错误；
D、物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距，因此，向远离花朵的方向移动放大镜，能看到的是花朵的倒立缩小实像，像的位置在放大镜与小亮眼睛之间，故D正确．
故选D．
4、C
【解析】
A.由A图可见蜡烛距离小孔较近，在光屏上成的像比实际烛焰小；将蜡烛和光屏位置对调后，烛焰距离小孔比越来远了，所以成的像也就变小了．故A正确；B. 图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的，故B正确；C. 图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛只能在光屏上看到绿光，因为绿纸只反射绿光，故C错误；D. 平面镜成像实验中，用茶色玻璃板的目的是为了确定像的位置，故D正确．故选C.
5、D
【解析】A. 海拔越高，气压越小，所以在上升过程中火箭受到的大气压强越来越小，故A错误；
B. 火箭使用的助推燃料，其热值越高越好，热值越高等质量的燃料释放的能量更大，做功越多，故B错误；
C. 质量是物体的属性，与位置变化无关，所以进入太空后，卫星“高分六号”的质量不变，故C错误；
D. 根据运动和力的关系可知，竖直向上加速过程中，卫星“高分六号”受到的支持力大于其自身的重力，故D正确；
故选D。
点睛：注意对质量的理解，要明确质量是物体的基本属性，与形状、状态、位置无关。
6、B
【解析】
A. 因为两个电热水壶的额定电压相同，且两个电热水壶都正常工作，即在额定电压下工作，所以甲、乙电热水壶两端的电压相等，故A错误；
B. 都正常工作时，甲的额定功率大，所以电流通过甲电热水壶做功较快，故B正确；
C. 都正常工作时，甲的额定功率大，根据，通过甲电热水壶的电流大，故C错误；
D. 都正常工作时，甲的额定功率大，根据可知，相同时间内，甲电热水壶消耗的电能多，故D错误；
故选B．
点睛：要理解用电器在额定电压下工作时的功率才是额定功率，正常工作即代表在额定电压下工作，再者要理解功率是表示做功快慢的物理量，所以功率大即代表做功快．
7、B
【解析】
A．青少年1分钟正常呼吸的次数大约在16次----20次之间，即正常呼吸一次用时约3s，故A错误；
B．人体的正常体温约为36.5℃，婴幼儿体温稍微高一点，故B正确；
C．正常的成年人身高在1.75m左右，教室的门比成年人身高要高，大约为2m左右，故C错误；
D．550mL=550cm3，一瓶550mL的矿泉水质量m=ρV=1g/cm3×550cm3=550g，故D错误。
8、D
【解析】
A、潭清疑水浅，是由于光从水中斜射入空气中，在水面处发生光的折射而产生的现象，故错误；
B、声波遇到障碍物或小孔后继续传播的现象叫做波的衍射，空山不见人，但闻人语响是声波的衍射现象，不是由于声速比光速快，故错误；
C、古诗少小离家老大回，乡音未改鬓毛衰中的乡音未改是指声音的音色未变，故错误；
D、墙内开花墙外香，一杯醇酒香满堂，闻到花和酒的香味，是扩散现象，说明了分子在不停地做无规则运动，故正确。
9、A
【解析】
A. 海棉容易被压缩是因为海棉本身有很多空隙，故A错误；B. 滴在热水中的红墨水比滴在冷水中扩散得快，说明温度越高，分子无规则运动越剧烈，故B正确；C. 闻到路边怡人的花香，是因为分子不停地运动，故C正确；D. 两块表面平滑的铅块紧压后会结合起来，说明分子之间存在引力，故D正确．故选BCD.
分子的特征：质量和体积都很小，分子之间有间隙，在固体、液体中分子间的距离比较小，在气体物质中，分子间的距离比较大；扩散现象说明了分子在不停地做无规则运动；并且分子运动无规则运动的速度与温度有关，且温度越高，分子的运动越剧烈．
10、B
【解析】
解答：当油量上升时，浮标随之上浮，则指针下移，滑动变阻器接入电阻减小，由欧姆定律可得电路中电流增大，即油量表示数变大；故B正确，A错误；当油量下降时，浮标下降，指针上移，滑动变阻器接入电阻增大，则由欧姆定律可得电路中电流减小，即油量表示数减小，故C、D均错误．
点睛：本题是有关欧姆定律的题目，解决本题的关键知道欧姆定律的应用；解题方法提示：由电路图可知，电阻R2和滑动变阻器R1串联，油量表串联在电路中，根据油量的变化可知浮标和滑片移动的方向；根据滑片移动的方向判断R1阻值的变化，根据欧姆定律可知电路中电流的变化，然后确定油量表指针的偏转变化．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．两电阻串联,电压表测Rx两端的电压U,电流表测电路电流I,根据,欧姆定律求出Rx的阻值；
B．当只闭合开关S时，R0与RX串联，电压表测RX两端电压UX，当S、S1同时闭合时，电路中只有RX的简单电路，电压表测电源电压U，根据串联电路中，电阻与电压关系得出,求出RX＝ 的阻值；
C．无论开关S、S1 的通断，电流表只能测出通过R0的电流I，从而可以知道电源电压U＝IR0 但RX的电流不知道就无法求出RX的电阻值；
D．当S、S1同时闭合时，电路中只有R0，电流表示数为I0，由此可以求出电源电压U＝I0R0 ，当只闭合开关S时，R0与RX串联，电流表示数I，串联电路总电阻R总＝R0+RX，则RX＝R总-R0 即RX＝ 可以求出RX的阻值．
要测量电阻阻值，需要测出电阻两端电压与通过电阻的电流，然后应用欧姆定律求出电阻阻值；分析图示电路图，应用串并联电路特点与欧姆定律分析答题．
12、AB
【解析】
由题知，重物重力相同（设其大小为G），物体升高的速度相同（设其大小为v），
（1）对于图甲，因为两个都是定滑轮，空气阻力、摩擦、滑轮和绳子的质量均不计，所以F甲=G，绳子的速度v甲=v；拉力功率P甲=F甲v甲=Gv；如果考虑滑轮质量，空气阻力、摩擦、绳子的质量均不计，该装置的额外功为0，η甲=100%；
（2）对于图乙，因为是一个定滑轮、一个动滑轮，n=2，空气阻力、摩擦、滑轮和绳子的质量均不计，所以，绳子的速度v乙=2v；拉力功率；如果考虑滑轮质量，空气阻力、摩擦、绳子的质量均不计，该装置的额外功＞0，η乙＜100%；由以上分析可知：
A、甲的拉力是乙的拉力的2倍，故A正确；
B、乙拉绳子的速度大小是甲拉绳子速度大小的2倍，故B正确；
C、甲拉力的功率等于乙拉力的功率，故C错误；
B、如果考虑滑轮质量，甲装置的机械效率比乙的大，故D错误．
故选AB．
13、ACD
【解析】
根据题中“做凸透镜成像实验，当蜡烛距透镜15cm时，在光屏上成放大的像，则下列说法正确的是”可知，本题考查凸透镜成像规律及其应用。明确物距与焦距的关系是解决此题的入手点；掌握凸透镜成像的规律是解决此题的关键。根据蜡烛距凸透镜15cm时，在光屏上成放大的像，可知2f＞15cm＞f，即15cm＞f＞7.5cm，然后根据蜡烛距凸透镜的距离跟焦距之间的大小关系，可判断凸透镜成像的性质。
【详解】
蜡烛距凸透镜15cm时，在光屏上成放大的像，可知2f＞15cm＞f，即15cm＞f＞7.5cm，
A、焦距15cm＞f＞7.5cm，蜡烛距凸透镜45cm时，物距大于二倍焦距，一定成缩小的像，故A正确。
B、焦距15cm＞f＞7.5cm，蜡烛距凸透镜20cm时，物距可能大于二倍焦距，也可能在二倍焦距和一倍焦距之间，所以可能成放大的实像，也可能成缩小的实像，故B错误。
C、焦距15cm＞f＞7.5cm，蜡烛距凸透镜18cm时，物距可能大于二倍焦距，也可能在二倍焦距和一倍焦距之间，所以可能成放大的实像，也可能成缩小的实像，故C正确。
D、焦距15cm＞f＞7.5cm，蜡烛距凸透镜6cm时，物距小于一倍焦距，一定成放大的虚像，故D正确。

三、填空题（本大题共5小题，共10分）
14、G3 N -26 4.50 3.2
【解析】
（1）不管物体怎样运动，其所受重力的方向总是竖直向下的，所以，图中G3为物体A所受重力的示意图；
（2）由电源正负极可知电流从图中右侧流向左侧，结合图中导线的绕法，用右手握住螺母管，使四指环绕的方向与电流的方向相同，此时大拇指所指的方向就是螺线管的N极，即A端为N极；
（3）由图3可知，0℃在上方，液柱在0℃以下；每一个大格是10℃，则每一个小格是1℃，示数为-26℃；
（4）由图4可知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与0刻度线对齐，右侧在4.50cm处，所以物体A的长度为4.50cm；
（5）由图5可知，弹簧测力计的分度值为0.2N，其示数为3.2N。
15、镀膜面 反射 不变
【解析】
因为光在玻璃的两个表面都发生反射成像，为了便于准确研究，所以，实验时应选玻璃板的镀膜面边缘与白纸上的横线重合。由于透明玻璃板透光性强，成像不太清晰，而一面镀膜则增强了光的反射，成像更清晰；由平面镜成像特点之一：物像等大知道，实验中将蜡烛靠近玻璃板，像的大小不变。
16、等于 不变
【解析】
根据的物体浮沉条件可知，茶叶漂浮在水面，是因为茶叶受到的浮力等于重力；
茶杯对桌面的压力等于茶杯、水和茶叶的总重力，所以不考虑水的蒸发，茶杯对桌面的压力不变．
17、夏 空气 液化
【解析】
夏天，冰箱内的温度低，冰箱外的温度高，打开冰箱门后，空气中温度较高的水蒸气遇到冰箱内温度较低的空气凝结成小水滴，形成“白气”，这就是液化现象。
18、 0 5
【解析】试题分析：对A受力分析，A受竖直方向的重力和B对A的支持力，三个物体一起向右匀速运动，A与B相对静止，故AB之间不受摩擦力，摩擦力为0N；同理对AB整体进行受力分析，受重力、C对BA的支持力，水平的拉力，以及C对B的摩擦力，由于三个物体一起向右匀速运动，处于平衡状态，BC之间的摩擦力等于拉力，fBC=F=5N。
【考点定位】摩擦力的大小

四、计算题（本大题共3小题，共29分）
19、不合要求
【解析】
本题考查质量、压强的计算，关键是公式及其变形的灵活运用，要知道在水平面上物体对地面的压力等于物体自身的重力。
【详解】
纪念碑的体积V碑＝10m×3m×2m＝60m3，
纪念碑的质量m碑＝ρV＝2.5×103kg/m3×60m3＝1.5×105kg。
基石的质量，
基座和纪念碑对地面的压力为
，
纪念碑对地面的压强，所以不合要求。
20、0.2 A 24 V 5.76 W 64.8 W
【解析】
解：（1）由P=UI可知，灯泡的额定电流．
（2）闭合开关S，断开开关S1、S2时，灯泡L与电阻R0串联，灯泡正常发光，则电路中的电流I=IL=0.2A，
所以电源电压U=UL+U0=8V+0.2A×80Ω=24V．
（3）开关S、S1、S2都闭合时，灯泡L被短路，电阻R0与滑动变阻器R并联，电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流．
由于滑动变阻器的最大电阻为R大=100Ω，则R消耗电功率的最小值为：．
此时通过电阻R0的电流，
已知电流表A1测通过电阻R0的电流，电流表A2测干路中的总电流，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，所以，通过R的最大电流为：Imax=I-I0=3A-0.3A=2.7A，
R消耗电功率的最大值为：Pmax=UImax=24V×2.7A=64.8W．
所以，在不损坏电流表的前提，R消耗电功率的最小值和最大值分别为5.76W、64.8W．
答：（1）灯泡的额定电流为0.2A．（2）电源电压为24V．（3）在不损坏电流表的前提，R消耗电功率的最小值和最大值分别为5.76W、64.8W．
21、（1）4.2×106J （2）4.8×106J（1）87.5%
【解析】
（1）由ρ＝得水箱内水的质量：
m＝ρV＝1.0×101 kg/m1×50×10﹣1m1＝50kg
水吸收的热量：
Q吸＝cm△t
＝4.2×101J/（kg•℃）×50kg×（15℃﹣15℃）
＝4.2×106J；
（2）燃烧天然气的体积V＝0.15m1；
天然气燃烧放出的热量：
Q＝qV＝1.2×107J/m1×0.15m1＝4.8×106J；
（1）该热水器的热效率：
η＝＝×100%＝87.5%．

五、作图题（本大题共2小题，共4分）
22、
【解析】
由于光从空气垂直入射到横截面为等腰直角三角形的玻璃表面，所以传播方向不变．然后光在玻璃砖中沿直线传播，经平面镜反射，由垂直另一直角边斜射入空气中，故光路如图所示：

23、
【解析】
由图可知，电流是从螺线管的左端流入，右端流出。根据螺线管的线圈绕向和电流的方向，利用安培定则可以确定螺线管的右端为N极，左端为S极。
磁感线是从磁体的N极出发，回到S极，所以可以确定磁感线的方向是向左的。
小磁针的左端靠近了螺线管的右端(N极)，异名磁极相互吸引，所以小磁针的左端与螺线管的右端为异名磁极，故为S极, 左端为N极。
如图所示：

六、实验探究题（本大题共3小题，共15分）
24、
【解析】
考点：凸透镜成像规律及其探究实验．
分析：（1）当平行光线经过凸透镜后，光线会经过焦点，此时焦点到凸透镜的距离即为焦距；
（2）在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度；
（3）物体位于凸透镜1倍焦距和2倍焦距之间时，成倒立、放大的实像，幻灯机和投影仪就是运用这个原理制成的；
（4）凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗．
（5）对本实验的评价，要从小明的实验操作：用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，用同样的白色方格板做成光屏分析；还要从光具座上的刻度尺来分析．
解答：解：（1）将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜1cm处，屏上呈现出最小最亮的光斑，这个光斑就是焦点，光心到焦点的距离就是焦距，即焦距为1cm；
故答案为1．
（2）烛焰在光屏上的像偏高，因为凸透镜成倒立的实像，所以是因为烛焰相对于凸透镜靠下，因此为使像能成在光屏的中央，可以向上移动烛焰或向下移动凸透镜，或向上移动光屏．
故答案为下．
（3）烛焰移至距凸透镜15cm处，烛焰正好位于1倍焦距和2倍焦距之间，因此成倒立、放大的实像，投影仪和幻灯机就是利用这个特点工作的；
故答案为放大；幻灯机．
（4）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，如果凸透镜被某同学用纸片挡住一半，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，还是完整的；由于透镜的一部分被遮住，因此折射出的光线与原来比减少了，故亮度会减弱．
故答案为完整；变暗．
（5）小明在实验中：用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，光源比较稳定；
用同样的白色方格板做成光屏便于比较像与物的大小；
零刻度线刻在光具座标尺的中央，可直接测出物距和像距；
可以根据像与物大小相等时测出像距和物距，此时u=v=2f算出焦距．错误的只有选项D．
故选D．
点评：本题考查的知识点：
①测凸透镜焦距的方法：让凸透镜正对太阳光，在另一侧调出最小最亮的光斑，光斑到凸透镜的距离等于凸透镜的焦距；
②在做凸透镜成像实验时，必须将烛焰、凸透镜和光屏的中心调到同一高度；
③光屏承接不到像的原因：烛焰、凸透镜和光屏的中心不在同一高度上；蜡烛在凸透镜的一倍焦距之内；蜡烛放在了在焦点上；蜡烛在焦点外侧贴近焦点的位置；
④凸透镜成实像时，像与物关于主光轴上下左右互换．
25、右 60.6 1.01
【解析】
（1）指针指向分度盘的左侧，说明杠杆的左端较低，左端较高，平衡螺母应朝向高的一端移动，故应向右移动平衡螺母；
（2）由图甲知，量筒中水的体积为V=60cm3；由图乙知，标尺的分度值为0.2g，剩余水和烧杯的总质量为50g+5g+3.2g=58.2g；
（3）量筒中自来水的质量m=118.8g-58.2g=60.6g；
则自来水的密度 。
26、使用前，弹簧测力计未校正“0”点 不变 剪断悬线OA，观察小球下落方向 断开开关 在电路中串联一个电流表
【解析】
（1）图甲所示的弹簧测力计指针不在零点，没有调零，不能马上用来测量力的大小，需要先调零；
（2）因为重力的方向总是竖直向下的，所以悬线OA由于受重力的作用就保持竖直方向不变；剪断悬线OA，观察到小球下落的方向，发现小球在竖直向下的重力的作用就会竖直向下运动．
（3）换接不同的电阻丝之前，应断开电路开关；换接不同的电阻丝后，灯的亮度变化不明显，可在电路中串联一个电流表观察电流的变化．
