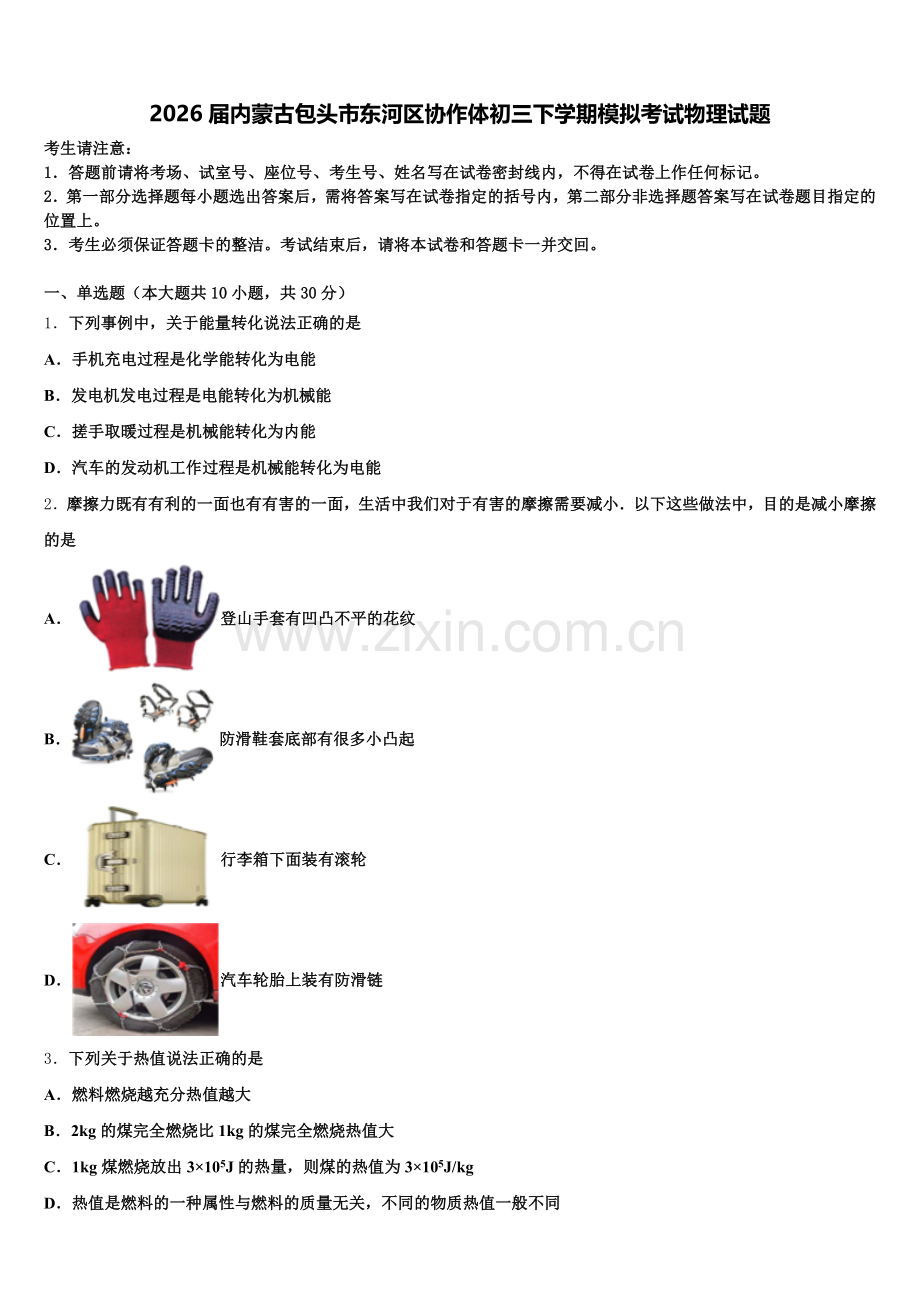

2026届内蒙古包头市东河区协作体初三下学期模拟考试物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．下列事例中，关于能量转化说法正确的是
A．手机充电过程是化学能转化为电能
B．发电机发电过程是电能转化为机械能
C．搓手取暖过程是机械能转化为内能
D．汽车的发动机工作过程是机械能转化为电能
2．摩擦力既有有利的一面也有有害的一面，生活中我们对于有害的摩擦需要减小．以下这些做法中，目的是减小摩擦的是
A．登山手套有凹凸不平的花纹
B．防滑鞋套底部有很多小凸起
C．行李箱下面装有滚轮
D．汽车轮胎上装有防滑链
3．下列关于热值说法正确的是
A．燃料燃烧越充分热值越大
B．2kg的煤完全燃烧比1kg的煤完全燃烧热值大
C．1kg煤燃烧放出3×105J的热量，则煤的热值为3×105J/kg
D．热值是燃料的一种属性与燃料的质量无关，不同的物质热值一般不同
4．如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。则下列分析中正确的是

A．灯L1断路 B．灯L2断路
C．开关S断路 D．上述分析均不对
5．最先提出原子行星模型理论的科学家是
A．德谟克里特 B．汤姆逊 C．卢瑟福 D．牛顿
6．图是一只猴子在竹杆上玩耍的情景，猴子双手握住竖直竹杆匀速下滑时，它所受的摩擦力为F，下列说法正确的是（ ）

A．摩擦力F向下，F=mgB．摩擦力F向上，F＜mg
C．摩擦力F向上，F=mgD．摩擦力F向下，F＞mg
7．在如图所示的电路中，下列分析不正确的是（ ）

A．只闭合S1时，L1发光、L2不发光，A1测L1的电流，A2无示数
B．只闭合S3时，L1、L2都发光，A1、A2的示数相等
C．闭合S1、S2时，L1、L2都发光，A1有示数，A2无示数
D．闭合S1、S3时，L1、L2都发光，A1、A2均有示数
8．潜水艇在海水里匀速竖直上浮过程中（未露出海面），下面说法正确的是（ ）
A．浮力变大，重力小于浮力
B．浮力不变，重力小于浮力
C．浮力不变，重力等于浮力
D．浮力和重力同时变小，但浮力和重力始终相等
9．下列物理量的估计最接近实际的是
A．人步行的速度约为10m/s
B．一名普通中学生的体重约为500N
C．洗澡淋浴时水温约为80℃
D．重庆地区大气压的值约是100Pa
10．下列关于声音的说法中正确的是
A．二胡发出的优美旋律，是由弦的振动产生的
B．鼓手击鼓用的力越大，鼓声的音调越高
C．利用超声波可以清洗眼镜，说明声波可以传递信息
D．有些城市都禁止燃放爆竹，这是从噪声的传播环节防治噪声的
二、多选题（本大题共3小题，共12分）
11．关于电磁现象，下列说法中正确的是
A．通电线圈在磁场中受力转动的过程中，机械能转化为电能
B．指南针能指南是由于地磁场对指南针磁极有力的作用
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．闭合电路的部分导体在磁场中做切割磁感线运动时，导体中一定产生电流
12．图甲、图乙由相同的滑轮组成的滑轮组,甲乙两人分别用两装置在相等的时间内将质量相等的重物提升相同的高度．空气阻力、摩擦、滑轮和绳子的质量均不计,则下列说法正确的是

A．甲的拉力是乙的拉力的2倍
B．乙拉绳子的速度是甲拉绳子速度的2倍
C．甲拉绳子的功率小于乙拉绳子的功率
D．如果考虑滑轮的质量，图甲装置的机械效率比图乙的小
13．关于信息的传递与能源，下列说法错误的是
A．手机是利用电磁波传递信号
B．“北斗”导航系统是利用超声波进行定位和导航
C．目前核电站是利用核聚变发电
D．太阳能的利用具有广阔的前景，所以人类不再有能源危机
三、填空题（本大题共5小题，共10分）
14．某辆以蓄电池为驱动能源的环保汽车，汽车运动时蓄电池为车上的电动机供电，电动机为汽车提供动力。总质量为3×103 kg，当它在水平路面上匀速行驶时，电动机工作电流为50A，工作电压为300V，汽车所受阻力为车重的0.04倍。 该汽车用于牵引汽车前进的机械功率和电动机电功率的比值为4：5，则该车匀速前进的速度为_____，该车正常行驶2h消耗的电能为_____。
15．如图所示是一款自动清洁地面机器人，它工作时内部的电动机带动风扇转动，把尘盒内的空气排除，利用________将垃圾吸入尘盒内．已知机器人的质量是2kg，滚轮与地面的总接触面积为10cm2，静止在水平地面时它对地面的压强为___________ Pa．

16．利用微信“扫一扫”功能，通过智能手机的摄像头扫描二维码（如图甲）可快速获取网络信息，手机摄像头相当于一个凸透镜，二维码到摄像头的距离应满足_____的条件．
如图乙所示，蜡烛恰好在光屏上成清晰的像．将光屏移至刻度线10cm处，蜡烛向_____（远离/靠近）透镜方向移动，光屏上能再次成清晰的像．保持透镜位置不变，仅将蜡烛和光屏位置交换，光屏上可观察到倒立_____的实像．
17．如图所示，在水平桌面上一本静止的书上竖直放置一块橡皮，当书突然向右运动时，橡皮会_______；如果书表面绝对光滑，上述现象中橡皮将会_______（以上两空选填“向右倾倒”、“向左倾倒”或“保持静止”）

18．图甲所示的铁块重力G＝4N，被吸附在竖直放置且足够长的磁性平板上，当它在竖直方向上拉力F＝6N的作用下向上运动时，铁块受到的摩擦力为_____N；铁块此时速度v与时间t的关系图象如图乙所示，则4s内拉力F做功是_____J．

四、计算题（本大题共3小题，共29分）
19．家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路．S是热水器的功率选择开关，可选择高、低两档加热功率，、都是发热电阻器．主要的技术指标如下表：
额定电压（V）
220
发热电阻类型
电热管
输入功率一档（W）
2200
输入功率二档（W）
1210
温度范围（?）
20-78
容积（L）
20
把一箱水温度升高10℃时，水吸收的热量是多少？（C水=4.2×103J/kg·℃）当热水器在高档正常工作时，电路中的电流是多少?当热水器在低档正常工作时，电热管在5min内消耗的电能是多少?
20．考古工作者在河底发现了古代的石像，经潜水者测量它的体积约为2m1．如图所示，在打捞石像的过程中，考古工作者用动滑轮将石像匀速提升，需要竖直向上的拉力F=1.6×104N．在没有将石像提出水面前，若不计摩擦和滑轮重力，（ρ水=1.0×101kg/m1，g=10N/kg）求：

（1）石像受到的浮力．
（2）石像的重力．
（1）若将石像提升了1m，石像受到水的压强减少了多少？
21．重为200N的方形槽（内壁材料为铁质），放在水平台面上，有一个质量为0.6kg的磁性物块吸附在容器内壁，物块恰好能沿侧壁匀速向下滑动，最后静止在容器的底部；然后向槽中加水，当磁性物块五分之四的部分浸在液体中时，物块开始随液面向上滑动（不考虑水对摩擦力的影响）
求该物块匀速下滑时受到侧壁的摩擦力f；物块向上滑动时，求该物块所排开水的体积V排；求该磁性物块的密度．
五、作图题（本大题共2小题，共4分）
22．如图是使用手机和自拍扦进行自拍时的示意图，将自拍杆看作一个杠杆，O为支点，请在图中画出自拍杆所受的阻力F2和F1的力臂L1．（不考虑自拍杆的重力）
（___）

23．小明用两个单刀双掷开关、一个 LED 灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以 任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图， 用笔画线代替导线完成电路图．

六、实验探究题（本大题共3小题，共15分）
24．探究电流与电压、电阻的关系

①小雨和叶子姐姐共同讨论完成了“探究电流与电压的关系”三次实验电路的设计，顺序和电路如图甲、乙、丙所示．由图甲改进为图乙是为保证实验过程中导体的_______保持不变；由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节滑动变阻器使电阻R两端的电压_______（填“改变”或“保持不变”）．这样不断发现问题并改进的研究方法叫做__________．
A．比较法 B．转换法 C．缺点列举法 D．确定利用法
②请用笔画线代替导线，按电路图丙将图丁中实物电路链接完整．
（____________）

③小雨将电路连接完毕后，闭合开关，发现电流表的指针反偏（即指针向左偏）．请分析造成这一现象的原因：_______________________．
④将错误改正后，通过分析数据可以得到：当导体___________一定时，通过导体的电流与导体两端______成正比．
⑤再继续用图丁的实物电路“探究电流与电阻的关系”时，小雨先将5Ω电阻接入电路，调节滑动变阻器，使电压表的示数为2V，记下电流值；再将5Ω电阻换成10Ω电阻，她下一步操作是：将滑动变阻器的滑片向__________（填“右”或“左”）端移动．
⑥在导线下方放置小磁针，闭合开关时，发现小磁针发生偏转，说明通电导体周围存在________．
25．如图甲是小华同学探究二力平衡条件时的实验情景．

（1）小华将系于小卡片（重力可忽略不计）两对角的线分别跨过左右支架上的滑轮，在线的两端挂上钩码，使作用在小卡片上的两个拉力方向相反，并通过调整___________来改变拉力的大小．
（2）当小卡片平衡时，小华将小卡片转过一个角度，松手后小卡片________（选填“能”或“不能”）平衡．设计此实验步骤的目的是为了探究___________________________________．
（3）小明用乙图的装置进行实验，当只在左边放50g砝码时，木块恰好沿水平方向匀速向左运动，此时再在右边放________g破码，木块就可以沿水平方向向右匀速运动．
（4）实验时，小明发现当向左边和右边同时加入相等质量的砝码时，木块处于静止状态．此时木块在水平方向受到两个力的作用是平衡的．小明再在右边换上质量更大的砝码，发现木块仍然处于静止状态，出现这种现象的原因是______________，要避免这种现象产生，请你对该实验装置提出改进意见：_______________．
26．在做研究“充水玻璃管中气泡的运动规律”实验时，小明取长50cm的细玻璃管注满水，管中留一个小气泡，将玻璃管反转后，观察气泡的运动情况.

表一：
从0点开始的距离S/cm
0
10
20
30
40
5mm高的气泡从0点开始的时间t/s
0
4.7
9.7
14.8
19.6
表二：
从0点开始的距离S/cm
0
20
40
60
80
1cm高的气泡从0点开始的时间t/s
0
3.6
7.1
10.8
14.4
2cm高的气泡从0点开始的时间t/s
0
3.4
6.8
10.2
13.6
（1）分析表一实验数据可知气泡在做________运动（匀速直线/变速直线）.
（2）小明换用粗玻璃管又做了两组实验，数据记录如表二.观察数据可知：___（大/小）气泡运动较快.由于气泡上升较快，会造成时间的测量难度较大，根据小明的实验数据，请你提出一点改进建议：___________________________ .
（3） 本次实验中，小明还发现，玻璃管与水平成60°角放置，管中气泡的上升要比竖直放置快一些；而当玻璃管水平放置时，气泡几乎不动.根据此现象你能推测出：随倾斜角度的增大，气泡上升速度的大小将：__________.（变大/变小/先变大后变小/先变小后变大）
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A．手机充电，将电能转化成化学能储存在电池中，故A错误；
B．发电机发电利用了水的机械能，因此是机械能转化成电能，故B错误；
C．搓手取暖，是克服摩擦做功的过程，消耗机械能，产生内能，故是将机械能转化为内能的过程，故C正确；
D．汽车的发动机是热机，热机是将内能转化为机械能的装置，故D错误．
2、C
【解析】
A．登山手套有凹凸不平的花纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A不符合题意；
B．防滑鞋套底部有很多小凸起，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B不符合题意；
C．行李箱下面装有滚轮，属于用滚动代替滑动来减小摩擦．故C符合题意；
D．汽车轮胎上装有防滑链，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故D不符合题意．
3、D
【解析】
AB．燃料的热值仅与燃料的种类有关，而与燃料的燃烧程度、质量都无关，故AB错误；
C．由于不确定燃料是否完全燃烧，故C错误；
D．热值是燃料的一种特性与燃料的质量无关，不同的物质热值一般不同，故D正确．
4、C
【解析】
由电路图知，如果灯L1 断路，用一段导线的两端接触a、b两点时，L2 会发光，故A不符合题意；
如果灯L2 断路，导线接触b、c两点时，L1 会发光，故B不符合题意；
如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C符合题意，D不符合题意。
5、C
【解析】
根据α粒子散射实验，卢瑟福提出了原子行星模型理论，他认为原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外绕核做圆周运动。
6、C
【解析】
因为猴子沿竖直竹杆匀速下滑，所以受平衡力作用，即在竖直方向上受到的重力和摩擦力是一对平衡力，它们大小相等，方向相反；由于重力方向竖直向下，所以，摩擦力方向一定向上，且F摩擦力=G=mg，故只有C正确，故选C。
本题考查的是二力平衡，解题的关键是先确定物体的运动情况，然后分析受力，再根据平衡条件确定摩擦力的大小和方向。
7、D
【解析】
A．只闭合S1时，只有灯泡L1发接入电路，L1发光、L2不发光，A1测L1的电流，A2无示数，正确；B．只闭合S3时，灯泡L1、L2组成串联电路，L1、L2都发光，电流表测量串联电路电流，A1、A2的示数相等，正确；C．闭合S1、S2时，灯泡L1、L2组成并联电路，电流表A1测量L1电流，灯泡L1、L2都发光，A1有示数，电流表A2没有接入电路，无示数，正确；D．闭合S1、S3时，仅L1发光，L2被短路，“L1、L2都发光，”错，A1有示数，A2无有示数，错，符合题意选D．
8、C
【解析】
试题分析：潜水艇在海水里竖直上浮过程中（未露出海面），排开液体的体积不变、液体密度不变，
所以，由阿基米德原理F浮力=ρ液gv排得浮力不变；
又潜水艇匀速上浮，所以浮力等于重力，二者平衡．
故选C．
9、B
【解析】
试题分析：中学生正常步行的速度在1m/s左右，故A不符合实际；中学生的质量在50kg左右，受到的重力大约为G=mg=50kg×10N/kg=500N左右，故B符合实际；人的正常体温为37℃，洗澡淋浴时水温略高于体温约为40℃，故C不符合实际；重庆地区大气压的值大约是105 Pa，故D不符合实际，故选B。
考点：速度与物体运动；温度；重力大小的估测；大气压强的存在
10、A
【解析】
A、声音是由物体振动产生的，二胡演奏发出的声音，是由弦的振动产生的，故A正确；
B、鼓手击鼓用的力越大，鼓声的响度就越大，而不是音调越高，故B错误；
C、利用超声波可以清洗眼镜，说明声波可以传递能量，故C错误；
D、有些城市都禁止燃放爆竹，这是在声源处减弱噪声的（即从噪声的产生环节防治噪声），故D错误。

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．电动机的工作原理是通电线圈在磁场中受力转动，它是将电能转化为机械能，选项A错误；
B．指南针能指南与地磁场有关，选项B正确；
C．放在磁场中某点的小磁针只能检测到该处磁场的方向，选项C错误；
D．满足磁生电的两个条件：闭合电路和部分导体切割磁感线，所以导体中一定产生电流，选项D正确．
12、AB
【解析】
由题知，重物重力相同（设其大小为G），物体升高的速度相同（设其大小为v），
（1）对于图甲，因为两个都是定滑轮，空气阻力、摩擦、滑轮和绳子的质量均不计，所以F甲=G，绳子的速度v甲=v；拉力功率P甲=F甲v甲=Gv；如果考虑滑轮质量，空气阻力、摩擦、绳子的质量均不计，该装置的额外功为0，η甲=100%；
（2）对于图乙，因为是一个定滑轮、一个动滑轮，n=2，空气阻力、摩擦、滑轮和绳子的质量均不计，所以，绳子的速度v乙=2v；拉力功率；如果考虑滑轮质量，空气阻力、摩擦、绳子的质量均不计，该装置的额外功＞0，η乙＜100%；由以上分析可知：
A、甲的拉力是乙的拉力的2倍，故A正确；
B、乙拉绳子的速度大小是甲拉绳子速度大小的2倍，故B正确；
C、甲拉力的功率等于乙拉力的功率，故C错误；
B、如果考虑滑轮质量，甲装置的机械效率比乙的大，故D错误．
故选AB．
13、BCD
【解析】
A、手机属于移动电话，它既是电磁波发射台也是电磁波接受台，所以手机是利用电磁波来传递信息的，故A正确；不符合题意；
B、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播，所以“北斗”号导航系统是利用电磁波进行定位和导航，故B错误；符合题意；
C、核电站是以铀为燃料，利用核反应堆把铀原子核裂变产生的能量转化为水和水蒸气的内能，又把内能转化为发电机的机械能，最终机械能转化为电能，故C错误；符合题意；
D、太阳能属于一次能源，是一种既无污染又取之不尽的新能源，但目前的充分应用还有很多技术上的难题，所以人类仍会有能源危机，故D错误。符合题意。

三、填空题（本大题共5小题，共10分）
14、10m/s 30kW•h
【解析】
电动机的电功率：
P电＝UI＝300V×50A＝1.5×104W＝15kW，
因该汽车用于牵引汽车前进的机械功率和电动机电功率的比值为4：5，
所以，该汽车用于牵引汽车前进的机械功率：，
因该车匀速前进时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，汽车受到的牵引力：F＝f＝0.04G＝0.04mg＝0.04×3×103kg×10N/kg＝1200N，
由可得，该车匀速前进的速度：，
由可得，该车正常行驶2h消耗的电能：
W＝P电t＝15kW×2h＝30kW•h。
15、 大气压 2×104
【解析】试题分析：清洁地面机器人，它工作时内部的电动机带动风扇转动，把尘盒内的空气排除，利用大气压的作用将垃圾吸入尘盒内；机器人对水平地面的压力：F=G=mg=2kg×10N/kg=20N，机器人对地面的压强：p=F/S=20N/10×10−4m2=2×104Pa。
考点：压强的大小及其计算；大气压的综合应用
16、物距大于二倍焦距 靠近 缩小
【解析】
（1）凸透镜成像时，物距u＞2f，成倒立缩小的实像，应用是照相机．
（2）物距变大，则像距变小，像变小；在光的折射中，光路是可逆的．
【详解】
(1)摄像头扫描二维码时相当于凸透镜，成倒立缩小实像，此时物距大于二倍焦距，即物体到摄像头的距离大于二倍焦距；
(2)将光屏移至刻度线10cm处，像距变大，则物距应减小，蜡烛向靠近透镜方向移动，光屏上能再次成清晰的像，此时像距大于物距，成的是倒立、放大的实像；保持透镜位置不变，仅将蜡烛和光屏位置交换，此时像距小于物距，成的是倒立缩小的实像．
17、向左倾倒 保持静止
【解析】
原来橡皮和书是静止的，当书突然向右运动时，由于摩擦力的作用，橡皮的底部会随书一起向右运动，而橡皮的上部由于惯性，还要保持原来的静止状态，所以橡皮向左倾倒；如果书表面绝对光滑，橡皮与书之间没有摩擦力，橡皮由于惯性仍保持静止状态．
18、2 4.1
【解析】
分析：（1）处于平衡状态的物体受平衡力作用，即大小相等，方向相反，作用在一条直线上，作用在一个物体上．
（2）从图乙中读出铁块运动的速度，利用速度公式求出通过的路程，再利用W=Fs计算4s内拉力F做功．
解答：（1）由乙图可见，铁块在竖直方向上运动时，速度保持不变，因此铁块做匀速直线运动，铁块受到平衡力的作用．在竖直方向上受到竖直向下的重力G、竖直向下的摩擦力f和竖直向上的拉力F，根据平衡力的特点，故铁块受到摩擦力大小．
（2）根据可得，铁块在4s内升高的距离，因此拉力F做的功．
故答案为2；4.1．
【点睛】此题主要考查学生对二力平衡条件的掌握和应用．首先，我们可以判断物体是否受力平衡；其次，根据所求力的方向、以及平衡力的大小和方向准确求出力的大小和方向．

四、计算题（本大题共3小题，共29分）
19、（1）8.4×105J；（2）10A；（3）163350J．
【解析】
(1)水的质量：
m=ρV=1.0×103kg/m3×20×10−3m3=20kg，
水吸收的热量：
Q=cm△t=4200J/(kg⋅℃)×20kg×10℃=8.4×105J，
(2)高档功率是2200W，电路中的电流：
I1===10A；
(3)R1阻值：
R1===22Ω，
与2接通是低温档，两电阻串联，由低温档功率1210W，
总电阻：
R===40Ω，
R2的阻值：
R2=R−R1=40Ω−22Ω=18Ω，
电路中电流：
I2===5.5A，
R2在5min内消耗的电能：
W=I22R2t=(5.5A)2×18Ω×5×60s=163350J.
20、（1）2×104N；（2）5.2×104N；（1）1×104Pa；
【解析】
（1）石像受到的浮力：
F浮=水gV排=1.0101kg/m110N/kg2m2=2104N
（2）不计摩擦和滑轮重力，根据F=(GF浮)可得石像的重力：G=2FF浮=21.6104N2104N=5.2104N
（1）若将石像提升了1m，石像受到水的压强变化量：
p=水gh=1.0101kg/m110N/kg1m=1104Pa.
21、（1）6N；（2）1.2×10-1m1；（1）0.4×101kg/m1．
【解析】
（1）因为物块匀速向下滑动，所以它受到的是平衡力，f=G物=m物g=0.6kg×10N/kg=6N；
（2）物块向上滑动时，滑动摩擦力方向向下，则F浮=G物+f=6N+6N=12N
由阿基米德原理F浮=ρ水gV排得：V排===1.2×10-1m1；
（1）磁性物块的体积：V===1.5×10-1m1；
磁性物块的密度：ρ===0.4×101kg/m1．
答：（1）求该物块匀速下滑时受到侧壁的摩擦力f为6N；
（2）物块向上滑动时，求该物块所排开水的体积V排为1.2×10-1m1；
（1）该磁性物块的密度为0.4×101kg/m1．

五、作图题（本大题共2小题，共4分）
22、
【解析】
将自拍杆看作一个杠杆，O为支点，过支点O作动力F1作用线的垂线段，即为F1的力臂L1，自拍杆所受的阻力F2是手机对杆的压力，阻力的方向是竖直向下的，据此画出阻力F2的示意图，如图所示：

23、
【解析】
由题知，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，这说明楼上开关和楼下开关是串联的，所以，应将两个开关中与单刀相连的两个触点相互连接；为了保证用电的安全，一只开关应与火线连接；开关控制灯泡时，开关和灯泡是串联的，所以需将另一只开关与LED灯串联，再将LED灯的另一端与零线连接．如图所示：

六、实验探究题（本大题共3小题，共15分）
24、电阻 改变 C 电流表的“+”“—”接线柱接反了 电阻 电压 左 磁场
【解析】
①研究电流与电压关系实验中，要控制电阻不变，而灯的电阻随温度的改变而改变，故由图甲改进为图乙是为保证实验过程中电阻这一因素不变；为得出普遍性的结论，要多次测量，由图乙改进为图丙是因为使用滑动变阻器既能保护电路，又能通过调节使电阻R两端的电压改变；这样不断发现问题并改进的研究方法叫做缺点列举法；
②电压表与定值电阻并联，如下所示：

③小雨将电路连接完毕后，闭合开关，发现电流表的指针反偏（即指针向左偏），说明电流表的“+”“—”接线柱接反了，电流从“—”接线柱进，“+”接线柱出；
④通过分析数据可以得到：当导体电阻一定时，通过导体的电流与导体两端电压成正比；
⑤根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V；
⑥在导线下方放置小磁针，闭合开关时，发现小磁针发生偏转，说明通电导体周围存在磁场．
25、钩码个数 不能 不在同一条直线上的两个力是否能平衡（或相互平衡的两个力是否必须在同一直线上） 100g 木块受到向左的摩擦力 将木块换成小车，减小与桌面之间的摩擦力
【解析】
(1)由于是钩码的重力提供了拉力，并且钩码大小相同，所以改变钩码的个数即可调整拉力的大小．
(2)当平衡的小卡片转过一定角度后，作用在小卡片上的两个力的大小相等，方向相反，但不再在同一直线上，所以该实验探究的是平衡力是否在同一条直线上．
(3) 当只在左边放50g砝码时，木块恰好沿水平方向匀速向左运动，说明木块受力平衡，即向右的摩擦力与向左的拉力平衡，二力大小相等，若向右匀速运动，摩擦力向左，据二力平衡条件可知，此时再在右边放100g砝码即可．
(4)小明再把右盘中的砝码换成一个较重的砝码时，发现木块仍然处于静止状态，木块还受平衡力的作用；此时木块有向右运动的趋势，木块和桌面之间产生了向左的摩擦力的作用，向左的拉力和摩擦力与向右的拉力是平衡力；要避免这种现象，需要减小木块与桌面之间的摩擦力的作用，可以用小车代替木块，或用光滑的水平面代替桌面等．
26、匀速直线运动 大 减小气泡的大小或增大玻璃管的长度 先变大后变小
【解析】
（1）从实验数据可知,路程与时间成正比,或路程与时间的比值(即速度)是一个定值,说明小气泡所做的是匀速直线运动.
（2）从表二中数据不难看出,大气泡运动较快;为解决气泡上升较快,造成时间的测量难度较大,可通过减小气泡的大小或增大玻璃管的长度方法来实验.
（3）当玻璃管与水平成 60°角放置,管中气泡的上升要比竖直放置快一些;而当玻璃管水平放置时,气泡几乎不动.根据此现象不难推测出:随倾斜角度的增大,气泡上升速度先变大后变小.
