内蒙古翁牛特旗达标名校2026年初三复习诊断（二）物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．如图中各实验现象所揭示的原理或规律与其所对应的应用技术错误的是

A．甲图中演示的规律是电流的磁效应，电铃就是利用电流的磁效应来工作的
B．乙图中演示的规律是电磁铁磁性的强弱与电流的大小有关，对着话筒说话引起线圈振动，从而将声音信号转化为电信号的动圈式话筒是根据这一原理制成的
C．丙图中揭示的规律是电磁感应现象，发电机就是根据电磁感应现象制成的
D．丁图中揭示的规律是通电导体在磁场中受到力的作用，电动机是根据这原理制成的
2．历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位.那么，下列哪个物理觉的单位不是以科学家的名字命名的
A．质量 B．力 C．电压 D．能量
3．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（　　）

A．电压表、电流表示数均变小
B．电压表示数变大，电路总功率变大
C．电压表示数不变，总电阻变小，电流表示数变大
D．电压表与电流表示数的比值变大

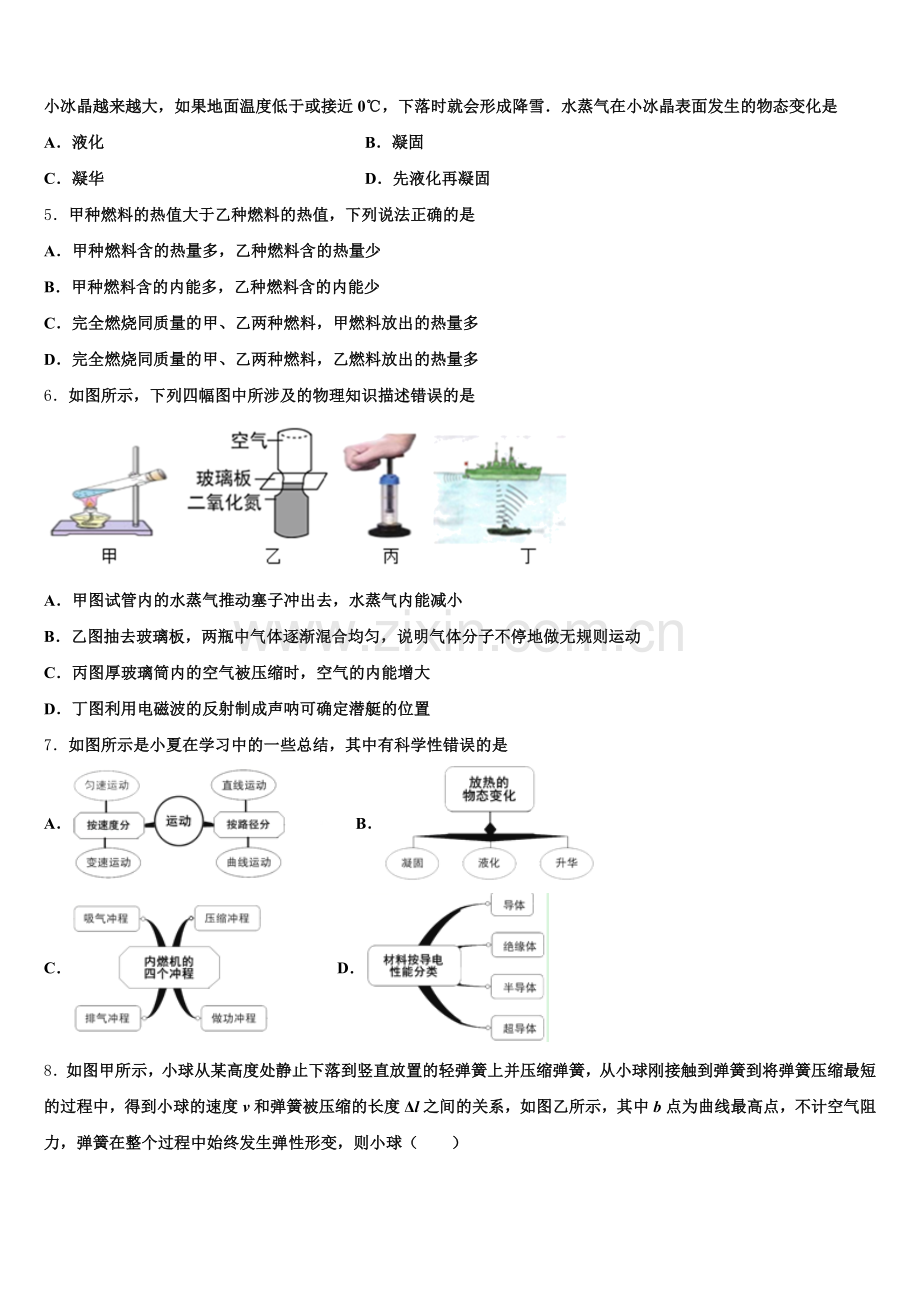

4．仲春的江南偶尔也会下雪，原因是由于暖湿气流上升，遇到云中的小冰晶，水蒸气在小冰晶表面直接变成固态，使小冰晶越来越大，如果地面温度低于或接近0℃，下落时就会形成降雪．水蒸气在小冰晶表面发生的物态变化是
A．液化 B．凝固
C．凝华 D．先液化再凝固
5．甲种燃料的热值大于乙种燃料的热值，下列说法正确的是
A．甲种燃料含的热量多，乙种燃料含的热量少
B．甲种燃料含的内能多，乙种燃料含的内能少
C．完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多
D．完全燃烧同质量的甲、乙两种燃料，乙燃料放出的热量多
6．如图所示，下列四幅图中所涉及的物理知识描述错误的是

A．甲图试管内的水蒸气推动塞子冲出去，水蒸气内能减小
B．乙图抽去玻璃板，两瓶中气体逐渐混合均匀，说明气体分子不停地做无规则运动
C．丙图厚玻璃筒内的空气被压缩时，空气的内能增大
D．丁图利用电磁波的反射制成声呐可确定潜艇的位置
7．如图所示是小夏在学习中的一些总结，其中有科学性错误的是
A． B．
C． D．
8．如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧，从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度Δl之间的关系，如图乙所示，其中b点为曲线最高点，不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球（　　）

A．在b点时重力等于弹力
B．运动过程动能一直增大
C．运动过程机械能不变
D．受到的弹力先变大再变小
9．下列有关声与光的说法中正确的是（ ）
A．“声”和“光”总是沿直线传播
B．光在空气中的传播速度约为340m/s
C．“蟋蟀在鸣叫”说明蟋蟀是声源；“金光闪闪”说明金子是光源
D．超声波和次声波的传播都需要介质
10．下列现象与其物理知识不相符的是
A．影子的形成——光的直线传播
B．小孔成像——光的反射
C．湖水中青山的倒影——平面镜成像
D．雨后天空出现彩虹——光的色散
二、多选题（本大题共3小题，共12分）
11．我国智能科技飞速发展．如图所示,展示的是地铁服务机器人在工作,以下关于机器人的说法正确的是

A．自动充电的过程把化学能转化为电能
B．音响发声时只要通电不振动就能发声
C．电动机原理是磁场对电流有力的作用
D．内部集成电路主要使用了半导体材料
12．下列说法正确的是（ ）
A．两杯水温度相同，内能也一定相同
B．热量总是从内能大的物体向内能小的物体传递
C．由于水的比热容大，工厂里的冷却塔通常用水作为冷却物质
D．质量、初温相同的水和煤油放出相同热量后，水的温度高于煤油的温度
13．如图，小瓷碗漂浮在水面上，倾斜后能沉入水底，关于这一情景分析正确的是（　　）

A．小瓷碗能沉入水底是因为它的重力变大了
B．小瓷碗漂浮时受到的浮力等于它的重力
C．小瓷碗浸没时和漂浮时相比所受的浮力变小了
D．小瓷碗浸没后容器底受到水的压强变大了
三、填空题（本大题共5小题，共10分）
14．小明家电能表如图所示，他家同时使用的用电器总功率不能超过_____W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转．该用电器在上述时间内消耗的电能为_____J，它的电功率是_____W．

15．在“中国好声音”的比赛现场，吉他手弹奏电吉他时不断用手指去控制琴弦的长度，他这样做的目的是为了改变声音的____；观众在听音乐时都要把手机关机或把铃声调成震动，其目的是为了在______减弱噪声．
16．“贴地飞行，湖南智造．”长沙高铁南站至长沙黄花机场的中低速磁浮线，正式开通“不载客”试运行．磁浮列车采用独特的“抱轨”运行方式，通过电磁力使车辆悬浮在轨道上，是目前唯一实现无接触运行、无脱轨风险的轨道交通工具．磁悬浮列车在运行时，用减小压力的方法来减小_______．
17．如图所示是一种水位报警装置，工作过程：当水位上升时，浮子A上升并推动B上升，当到达一定水位时，电磁铁电路________（填“接通”或“断开”）．电磁铁_____磁性（填“有”或“无”），衔铁被吸下，使电灯电路接通，电灯亮警告水位过高．

18．体积为7×103m3的潜水艇悬浮在海水中时，所受的浮力是_____N(g=10N/kg，ρ海水=1.03×103kg/m3)；把水舱中的水排出一部分后，潜水艇将上浮，在未露出水面之前，潜水艇所受的浮力_____(填“变大”、“变小”或“不变”)，潜水艇上浮的原因是_____．

四、计算题（本大题共3小题，共29分）
19．特高压输电技术是指电压等级在750kV交流和±500kV直流之上的更高一级电压等级的输电技术，包括交流特高压输电技术和直流特高压输电技术两部分．特高压交流输电，是指1000kV以上电压等级的交流输电工程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点．目前，对特高压交流输电技术的研究集中在线路参数特性和传输能力、稳定性、经济性以及绝缘与过电压电晕及工频电磁场等方面．“西电东送”就是将我国西部发电厂发出的电传输到我国东部，由发电厂输出的电功率是一定的，它决定于发电机的发电能力．根据P＝UI中发电机的功率不变效应，若提高输电线路中的电压U，那么线路中的电流I一定会减小；反之亦然．输电线路的电能损耗主要是输电线的电流热效应，输电线损失的热功P＝I2R，所以采用输电线的电阻要尽量小，如果线路中电流降低到原来，那么线路中损失的热功率就减少为原来，因此提高电压可以很有效地降低输电线路中的热功率损失．特高压交流输电，是指_____kV及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、_____和经济性等特点．设发电厂的输出功率P0＝1.1×108W，输电线路上的总电阻为5Ω，若采用110kV超高压输送电能，输电线路的电流为_____A，输电线路损失的热功率P1＝_____W，其与发电厂的输出电功率之P1：P0＝_____．若采用1100kV特高压输送电能，输电线路损失的热功率P2＝_____W，与特高压输送电能损失的热功率之P2：P0＝_____，所以采用特高压远距输电可以大大降低输电线路的_____损失．若想使输电线路中的热功率损耗为零，还可采用_____做为输电线材料．
20．下表是某储水式电热水器的铭牌：

已知水的比热容C水=4.2×103J/（kg.0C），水的密度是ρ水=1.0×103kg/m3，根据表中的数据，试求：电热水器正常工作的电流是多大？（结果保留两位小数）电热水器里的水刚好是额定容量时，把这些水从20°C加热到50°C，水吸收的热量是多大？电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要多长的时间？
21．有一捆铜丝质量为89kg，总长为400m，已知铜的密度为8.9×101kg/m1．试计算：
（1）这捆铜丝的体积为多少m1？
（2）铜丝的横截面积为多少mm2？
五、作图题（本大题共2小题，共4分）
22．如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图。

23．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和物体对斜面压力的示意图。
（____）

六、实验探究题（本大题共3小题，共15分）
24．在“探究凸透镜所成实像的性质”时，小徐和小李两位同学利用焦距f为10厘米的凸透镜、几个大小高度相等的发光物（字母）、光屏和光具座等进行实验。实验开始时，他们正确组装和调试实验器材。
小徐首先选用A字发光物进行实验，发现光屏上出现清晰的像如图所示，据此现象他得出结论：凸透镜所成的是上下倒置的实像；小李接着选用D字发光物进行实验，发现光屏上出现清晰的像如图所示，据此现象他得出结论：凸透镜所成的是左右互换的实像。

①依据小徐和小李在光屏上观察到的像的大小，请判断两发光物离凸透镜的距离是否相等？请说明理由___________。
②你觉得小徐和小李的实验方法、观察到的现象以及得出的结论，是否完善？请说出你的看法和建议。___________。
25．如图是小兰同学在“测量小灯泡的电功率”的实验中所连接的实物图.灯泡的额定电压是2.5V，电阻约9Ω，滑动变阻器标有“20Ω 1A”字样：
请你用笔画线代替导线，将如图的实物电路连接完整.在开关闭合前，应将滑片P 放在_____端.（选填“A”或“B ”）.小兰合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮.小兰分析产生故障的原因可能是：
①小灯泡灯丝断了；②小灯泡短路；③滑动变阻器断路.（电流表、电压表均无故障）
请你依据表一中电流表、电压表示数可能出现的几种情况，帮小兰判断故障原因，并将其序号填写在表一对应的空格里.
表一：
电流表
电压表
故障原因
示数不为0
示数为0
_____
示数为0
示数不为0
_____
（4）排除故障后，小兰调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中，当小灯泡正常发光时，电流表示数如图所示，小灯泡的额定功率是____W.

表二：
实验次数
U/V
I /A
灯泡亮度
1
2
0.25
暗
2
2.5

亮
3
2.8
0.32
很亮

26．实验桌上有以下实验器材：学生电源、螺线管、开关各一个，小磁针、导线若干。物理实验小组的同学想利用上述器材探究通电螺线管外部的磁场方向与电流方向是否有关。以下是部分实验步骤，请你将其补充完整。

用导线将学生电源、螺线管、开关连在电路中，在螺线管周围摆放可水平方向上自由旋转的小磁针，如图甲所示；
‚闭合开关，观察_______________，并做好标记，如图乙所示；
ƒ只改变_____________，仿照②再进行一次实验，如图丙所示。
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．通电导体周围存在磁场，可以制成电磁铁，电铃应用了电磁铁，对应正确，不符合题意。
B．动圈式话筒的工作原理是：电磁感应现象的应用，不是电磁铁的应用，对应错误，符合题意。
C．根据电磁感应现象制成发电机，对应正确，不符合题意。
D．电动机是根据通电导体在磁场中受力而运动的原理工作的，对应正确，不符合题意。
2、A
【解析】
历史上许多科学家因其卓越的科学成就而被人们永远铭记，他们的名字被命名为某一物理量的单位，力的单位为牛顿，电压的单位为伏特，能量的单位为焦耳．所以物理量的单位不是以科学家的名字命名的是A，A符合题意为答案．
3、B
【解析】
由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，根据串联电路的电流和电压的特点分析电流表示数、电压表示数的变化；根据公式判定功率的变化．
【详解】
由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；故AC错误；电源电压不变，电流变大，根据可知，电路的总功率变大，故B正确；由欧姆定律可知，电压表与电流表示数的比值为电阻R1的阻值，则该比值保持不变，故D错误．
故选B．
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律，关键是开关闭合、断开时电路连接方式的辨别和电表所测电路元件的判断．
4、C
【解析】
水蒸气在小冰晶表面直接变成固态，使小冰晶越来越大，气态变成固态，是凝华现象，故C正确、ABD错误．
5、C
【解析】
A．热值是燃料的一种特性，1kg某种燃料完全燃烧放出的热量，叫做这种燃料的热值．没有热传递，不能说物体含有多少热量，热量是一个过程量，是热传递过程中内能转移的多少，故A错误．
B．内能的大小和物体的质量、温度有关，与燃料的热值无关，故B错误．
C．由Q=qm，甲种燃料的热值大于乙种燃料的热值，完全燃烧同质量的甲、乙两种燃料，甲燃料放出的热量多，故C正确为答案．
D．完全燃烧同质量的甲、乙两种燃料，甲的热值大，甲燃料放出的热量多，故D错误．
6、D
【解析】
A．甲图中试管内的水蒸气推动了塞子冲出时，水蒸气对塞子做功，水蒸气的内能减少，温度降低，故A正确；
B．乙图中抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明分子在不停的做无规则运动，故B正确；
C．丙图中厚玻璃管内的空气被压缩时，活塞对空气做功，管内空气温度升高，空气的内能增加，故C正确；
D．丁图利用超声波的反射制成声呐可确定潜艇的位置，故D错误.
7、B
【解析】
试题分析：
A、运动是物质存在的基本方式，按照物体运动过程的速度是否变化，可以分为匀速运动和变速运动；按照运动过程中路径是否变化，可以分成直线运动和曲线运动．此选项正确；
B、在一定条件下，物质的状态会发生变化，其中需要吸热的是熔化、汽化和升华，需要放热的是凝固、液化和凝华．此选项错误；
C、四冲程内燃机的四个冲程分别是吸气、压缩、做功和排气冲程．此选项正确；
D、材料按照导电性差异，可以分为超导体、导体、半导体和绝缘体．此选项正确．
故选B．
8、A
【解析】
A．在小球向下运动过程中，受竖直向上的弹簧的弹力，竖直向下的重力．开始时，重力大于弹力，合力向下，小球速度越来越大．随弹簧压缩量的增大，弹力越来越大，当弹力与重力相等时，两力是一对平衡力，合力为零．小球再向下运动，弹力大于重力，合力向上，小球速度减小．由此可见，当重力G与弹力F是一对平衡力时，小球速度最大，故A正确；
B．由图象可知，小球速度先变大，后变小．小球质量不变，所以小球动能先变大，后变小，故B错误；
C．小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．此过程中小球的机械能转化为弹簧的弹性势能，所以小球的机械能变小，故C错误；
D．小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，弹簧形变程度逐渐变大，所以小球受到弹力也逐渐变大，故D错误．
9、D
【解析】
A．声波是向四面八方传播的，光在同一种均匀介质中沿直线传播，所以A错；
B．光在空气中的速度是300000km/s，声音在空气中的速度是340m/s，所以B错；
C．金子是反射光的，所以金子不是光源，C错；
D．所有声音的传播都需要介质，所以D正确；
应选D．
10、B
【解析】
根据光的直线传播、反射和折射形成的有关光现象解答即可．
【详解】
A．光在同一均匀介质中沿的直线传播，遇到障碍物形成影子，故A正确；
B．小孔成像是光直线传播现象，故B现象与其物理知识不相符，符合题意；
C．湖水中青山的倒影是平面镜成像，是由光的反射形成的，故C正确；
D．雨后天空出现的彩虹，是由光的色散形成的，故D正确；
故选B．

二、多选题（本大题共3小题，共12分）
11、CD
【解析】
A. 机器人在自动充电过程中主要把电能转化为化学能的过程，故A错误；
B．物体的振动才能发声，只通电不振动不能发声，故B错误；
C. 机器人内电动机制作原理是磁场对通电导体有力的作用，故C正确；
D．集成电路主要是利用二极管，三极管和电阻，电容等元件直接做在硅单晶片上，而二极管和三极管都是利用半导体材料制作的，所以机器人内部的集成电路主要使用了半导体材料．故D正确；
12、CD
【解析】
A．内能与物体的质量、状态、温度有关，所以两杯水的温度相同，如果质量不同，内能也不同，A错误；
B．热量总是从高温物体传到低温物体，高温物体的内能不一定大，低温物体的内能不一定小，所以B错误；
C．由于水的比热容较大，所以相同质量的水和其他物质相比，升高相同的温度时，水吸热多，冷却效果好，所以用水作为冷却物质，C正确；
D．根据公式，质量相同的水和煤油放出相同热量后，，，而，相同，所以，D正确。
13、BC
【解析】
A．小瓷碗沉入水底，瓷碗所受的重力不变，因排开的水的体积减小，所受浮力减小，此时浮力小于重力，所以小瓷碗沉入水底，故A错误；
B．小瓷碗漂浮时，根据漂浮条件可知：受到的浮力等于它的重力，故B正确；
C．小瓷碗浸没时下沉，浮力小于重力，漂浮时浮力等于重力，重力大小不变，所以可知漂浮时的浮力大，故C正确；
D．小瓷碗浸没后，排开的水的体积减小，水面则下降，根据p=ρgh可知：容器底受到水的压强变小，故D错误．

三、填空题（本大题共5小题，共10分）
14、2200 3.6×105 600
【解析】
[1]图中电能表的使用电压为220V，允许通过的最大电流为10A，由P=UI可知同时使用的用电器总功率不能超过
220V×10A=2200W;
[2]电能表上3000r/kw·h表示电路中用电器每消耗1kW·h的电能，电能表的表盘转过3000转，则当电能表上的转盘转过300转时．该用电器消耗的电能为
0.1kW·h=3.6×105J；
[3]此过程所用时间为10min=600s，所以用电器的功率
P=W/t=3.6×105J/600S=600W.
15、音调 声源处
【解析】
吉他手弹奏电吉他时不断用手指去控制琴弦的长度，他这样做的目的是为了改变振动频率，即改变声音的音调；
观众在听音乐时都要把手机关机或把铃声调成振动是在声源处减弱噪声．
16、摩察
【解析】
试题分析：摩擦力与压力大小和接触面的粗糙程度有关，磁悬浮列车根据同名磁极相互排斥，使列车和铁轨之间相互脱离来减小压力的方法来减小摩擦．
考点：减小摩擦力的方法
17、接通 有
【解析】
读图可知，当水位上升时，S连通，电磁铁电路接通，控制电路工作，电磁铁有磁性，吸引衔铁，使工作电路接通，发生警报．
18、7.21×107 不变 浮力大于重力
【解析】
潜水艇在海水中所受浮力F=ρgV=1.03×103kg/m3×10N/kg×7×103m3=7.21×107N；将水排出一部分后，潜水艇上浮，在未露出水面之前，潜水艇排开水的体积不变，所以潜水艇受的浮力不变；潜水艇之所以能上浮是因为将水舱内的水排出后，潜水艇自身的重力减小，浮力大于重力，故上浮。

四、计算题（本大题共3小题，共29分）
19、1000 低损耗 热功率 超导材料
【解析】
根据发电厂输出电功率和输送电压110kV， P=UI先计算输电线路的电流，利用计算输电线路损失的热功率，最后计算输电线路损失的热功率与发电厂输出电功率的比值；同理计算超高压远距离输电时，输电线路损失的热功率、输电线路损失的热功率与高压输送电的电功率的比值等，进一步得出采用的优点；
某些特殊的材料，当温度降低到一定时，电阻值突然为零的现象，叫超导现象
【详解】
（1）根据短文内容知道，特高压交流输电,是指1000及以上电压等级的交流输电正程及相关技术．特高压输电技术具有远距离、大容量、低损耗和经济性等特点；
（2）当发电厂的输出电功率是输电线路上的总电阻为5Ω时，若采用110kV的高压输送电能，由P=UI知道，输电线路的电流是：
此时输电线路损失的热功率是：
其与发电厂的输出电功率之比：
（3）采用1100kV超高压输送电能时，则此时输电线路的电流是：
此时输电线路损失的热功率是：
则与高压输送电能损失的热功率之比：
输电线路损失的热功率之比是：
由此可知，采用超高压远距离输电可以大大降低输电线路的热功率损失．
（4）由知道，要使输电线路中的热功率损耗为零，则输电线的电阻应为零，即可以采用超导材料做为输电线材料．
20、（1）9.09A；（2）5.04×106J．（3）3150s．
【解析】
（1）已知电热水器的额定电压和额定功率，根据公式可求该电热水器正常工作时的电流；
（2）已知水的密度和额定容量，根据求水的最大质量，根据公式可求吸收的热量。
（3）由求加热这些水需要的时间：
【详解】
（1）由表中数据可知，电热水器的额定功率为2000W，额定电压为220V，根据可得，该电热水器正常工作时的电流：；
（2）已知热水器的容量为40L，则盛满水的质量：，把这些水从20℃加热到50℃吸收的热量：。
（3）电热水器正常工作时放出的热量80%被水吸收，由可得，加热这些水需要的时间：。
答：（1）电热水器正常工作的电流是9.09A；
（2）电热水器里的水刚好是额定容量时，把这些水从20℃加热到50℃，水吸收的热量是5.04×106J。
（3）电热水器正常工作时放出的热量80%被水吸收，那么加热这些水需要3150s。
本题考查电功率、密度、热量和效率公式的运用，从表中获取有效信息是关键。
21、见解析所示
【解析】
试题分析：根据密度公式的变形式可以求体积；
钢丝是圆柱体，利用圆柱体的体积公式可求钢丝的横截面积．
（1）铜丝的体积为：

（2）根据求铜丝的横截面积为：
．

五、作图题（本大题共2小题，共4分）
22、
【解析】
O点是杠杆的支点，从支点向拉力F1作用线做垂线，即是力臂L1；重物的重心在物体的几何重心，重力的方向是竖直向下的，从作用点起沿竖直向下的方向，画一条带箭头的线段；如图所示。

23、略
【解析】
由于物体是沿斜面向上运动，故物体受到的摩擦力方向是平行斜面向下，作用点画在物体的重心；物体对斜面的压力方向是垂直斜面向下，作用点在斜面上，可以画在物体与斜面的接触面上。如图所示。

六、实验探究题（本大题共3小题，共15分）
24、见解析所示 见解析所示
【解析】
（1）根据小徐和小李在光屏上观察到的像知道，所成的像大小不同，即发光物离凸透镜的距离不相等；因为利用的是相同的器材，即焦距f为10厘米的凸透镜、几个高度相等的发光物（字母）、规格相同的光屏和光具座等进行实验，所以，根据凸透镜成像规律知道，若物体距大小不同，则发光物离凸透镜的距离不相等；若相等，则所的像大小是一样的；
（2）凸透镜对光线有会聚作用（相对主光轴），凸透镜所成的是上下倒置的实像和左右互换的实像。两同学选用的发光字较特殊（左右对称，上面对称），所以结论不全面；为得出普遍性的规律在换用的物体多次测量，故可用例如F或G进行多次测量。
25、 A ② ① 0.75
【解析】
本题考查了实物电路图的连接、滑动变阻器的使用、电路故障的判断和电流表的读数以及电功率的计算，涉及的知识点较多，综合性强；要注意一般根据灯泡的额定电压确定电压表的量程，根据灯泡的额定电流确定电流表的量程。
【详解】
（1）灯泡的额定电压是2.5V，电压表选用小量程与灯并联。根据欧姆定律可知，通过灯泡的电流约为，所以电流表选用0~0.6A量程，如下所示：

（2）在闭合开关前，保护电路的滑动变阻器滑片位于最大阻值的A端。
（3）电流表有示数，电路是通路，电压表示数为0，测导线电压，则故障为灯泡短路，故障原因即②；
电流表示数为0，电路断路，电压表与电源连通，测电源电压，示数不为0，则故障为灯泡灯丝断了，故障原因即①；
（4）图中，电流表的量程为0～0.6A，分度值为0.02A，所以灯泡正常工作时的电流为0.3A；
小灯泡的额定功率为。
26、小磁针N极指向 电流方向
【解析】
②如图甲所示，将小磁针分别放在螺线管周围，闭合开关后，在通电螺线管周围就会存在磁场，观察小磁针N极指向并做好标记；
③通电螺线管外部磁场方向可能与电流的方向有关，故实验中，只改变电流的方向，重新观察小磁针指向，从而归纳得出了结论。
