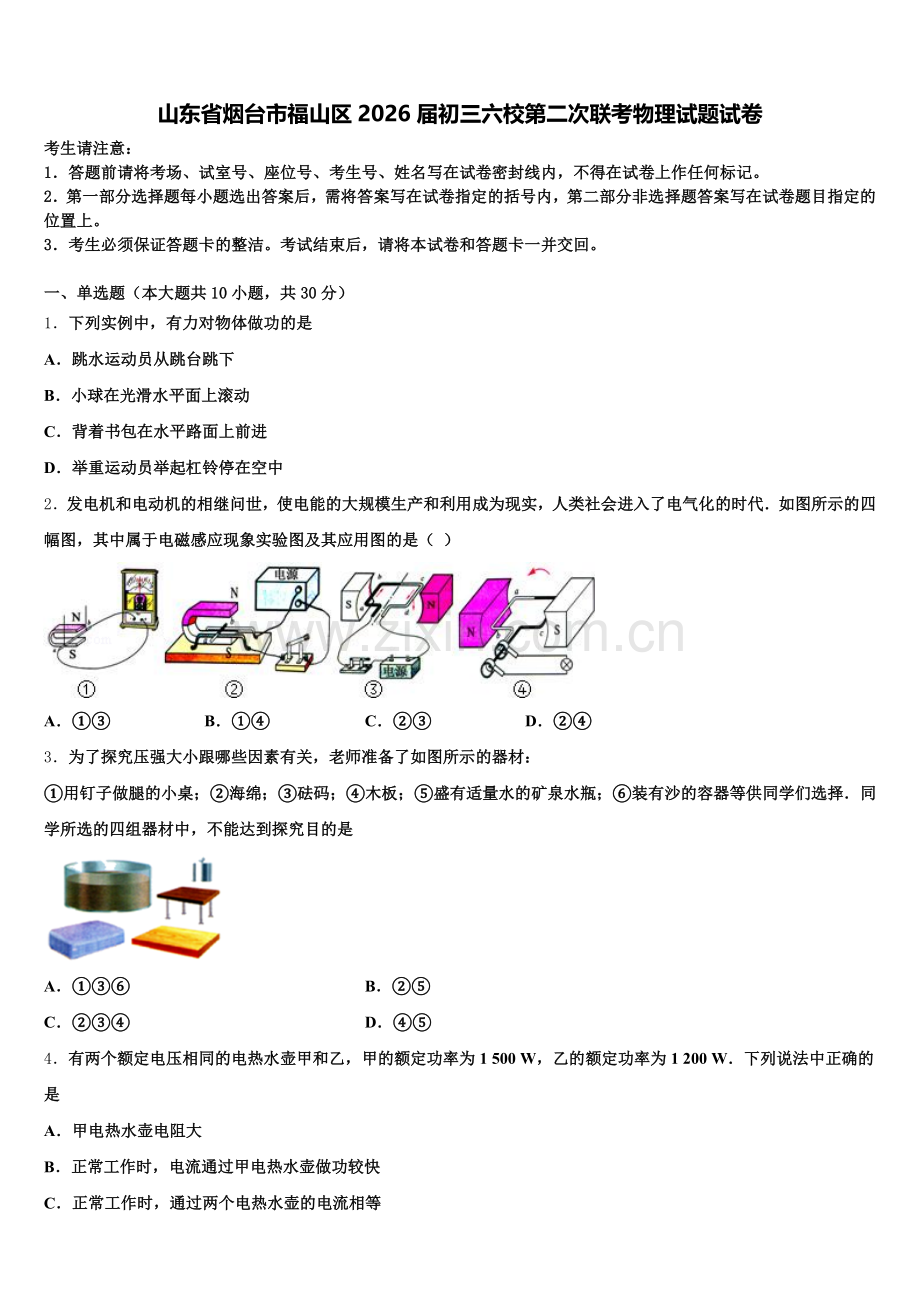

山东省烟台市福山区2026届初三六校第二次联考物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．下列实例中，有力对物体做功的是
A．跳水运动员从跳台跳下
B．小球在光滑水平面上滚动
C．背着书包在水平路面上前进
D．举重运动员举起杠铃停在空中
2．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实，人类社会进入了电气化的时代．如图所示的四幅图，其中属于电磁感应现象实验图及其应用图的是（ ）

A．①③ B．①④ C．②③ D．②④
3．为了探究压强大小跟哪些因素有关，老师准备了如图所示的器材：
①用钉子做腿的小桌；②海绵；③砝码；④木板；⑤盛有适量水的矿泉水瓶；⑥装有沙的容器等供同学们选择．同学所选的四组器材中，不能达到探究目的是

A．①③⑥ B．②⑤
C．②③④ D．④⑤
4．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 500 W，乙的额定功率为1 200 W．下列说法中正确的是
A．甲电热水壶电阻大
B．正常工作时，电流通过甲电热水壶做功较快
C．正常工作时，通过两个电热水壶的电流相等
D．正常工作时，甲电热壶做功比乙电热壶做功多

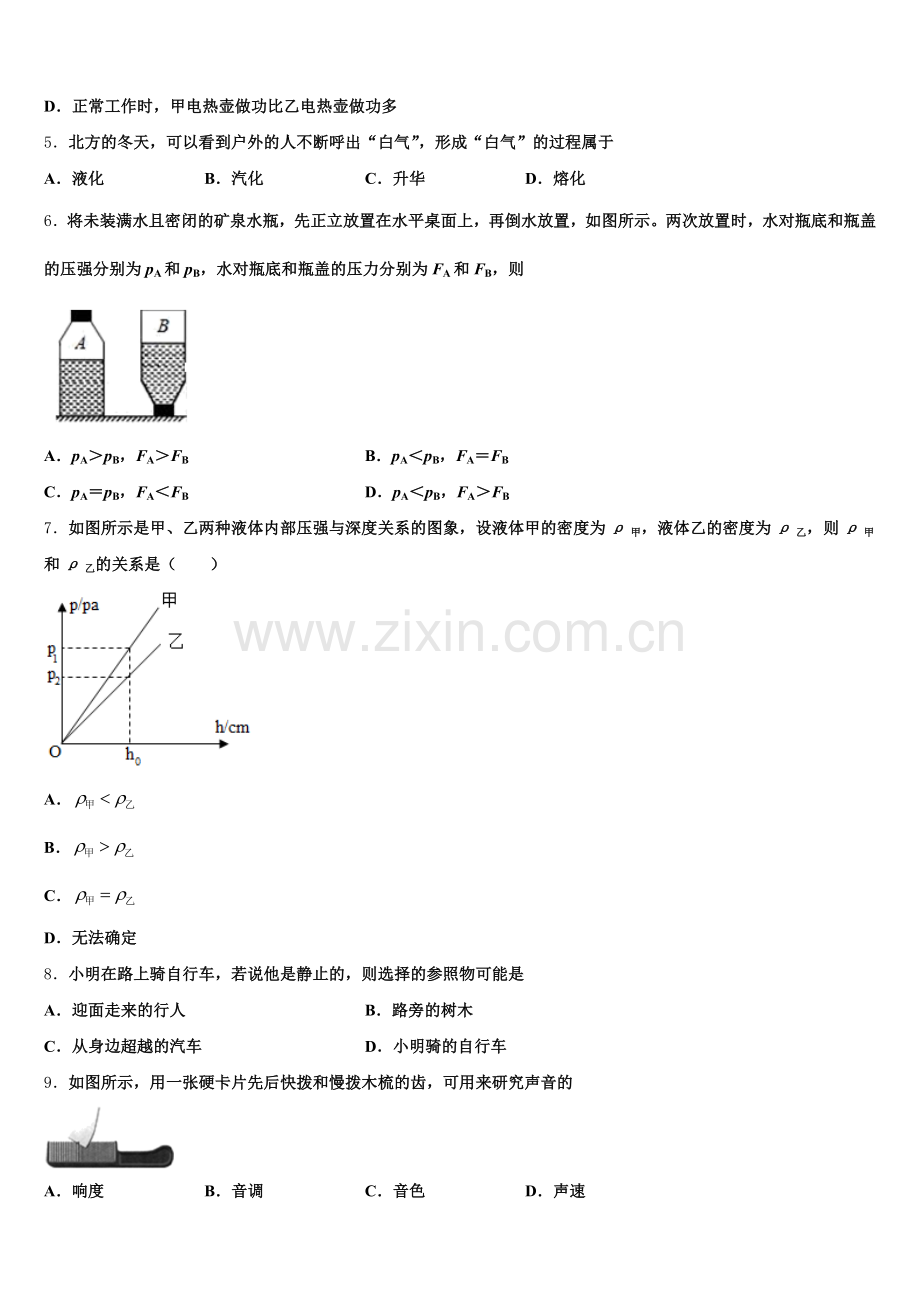

5．北方的冬天，可以看到户外的人不断呼出“白气”，形成“白气”的过程属于
A．液化 B．汽化 C．升华 D．熔化
6．将未装满水且密闭的矿泉水瓶，先正立放置在水平桌面上，再倒水放置，如图所示。两次放置时，水对瓶底和瓶盖的压强分别为pA和pB，水对瓶底和瓶盖的压力分别为FA和FB，则

A．pA＞pB，FA＞FB B．pA＜pB，FA＝FB
C．pA＝pB，FA＜FB D．pA＜pB，FA＞FB
7．如图所示是甲、乙两种液体内部压强与深度关系的图象，设液体甲的密度为ρ甲，液体乙的密度为ρ乙，则ρ甲和ρ乙的关系是（　　）

A．
B．
C．
D．无法确定
8．小明在路上骑自行车，若说他是静止的，则选择的参照物可能是
A．迎面走来的行人 B．路旁的树木
C．从身边超越的汽车 D．小明骑的自行车
9．如图所示，用一张硬卡片先后快拨和慢拨木梳的齿，可用来研究声音的

A．响度 B．音调 C．音色 D．声速
10．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为，当弹簧测力计在A点斜向上拉杠杆（已知角所对的边等于斜边的一半）。使杠杆在水平位置平衡时，下列说法正确的是

A．动力臂为
B．钩码总重为
C．动力乘以动力臂即为弹簧测力计对杠杆做功的多少
D．在实验中，改变力和力臂的大小得到多组数据的目的是多次测量取平均值减小误差
二、多选题（本大题共3小题，共12分）
11．如图所示，工人师傅搬运货物时，在地面和卡车的车厢间放一长木板搭成斜面，将货 物沿斜面匀速拉上车厢。已知车厢高h，木板长L，货物质量为m，此斜面的机械效率为η，工人拉货物做功的功率为P，则下列说法正确的是：

A．工人沿斜面所用的拉力为
B．工人所做的额外功为
C．将货物沿斜面匀速拉上车厢用时为
D．木箱受到斜面的摩擦力为
12．如图所示是某种压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻，电源电压保持不变．闭合开关S，下列相关描述正确的是

A．压力F增大时，电流表示数变小，电压表示数变小
B．压力减小时，电流表示数变小，电压表示数变小
C．压力增大时，电压表示数与电流表示数乘积变小
D．压力减小时，电压表示数与电流表示数之比变大
13．小明在泉城路附近进行社会实践活动中时做了这样的笔记!其正确的是
A．在珍珠泉畔赏泉时发现的鱼翔浅底是光的折射形成的
B．在芙蓉街上购物时微信付费是利用电磁波传递信息的
C．街边的铜像对地的压力和地对铜像的支持力是平衡力
D．夏天湖边沙石温度比湖水高很多是由于水的比热容大
三、填空题（本大题共5小题，共10分）
14．在探究平面镜成像特点实验中，所用玻璃板是特制的，其中一面镀了膜．如图是用这种玻璃板做实验时的情景，为了保证实验效果，实验时应选玻璃板____的边缘（镀膜面/不镀膜面）与白纸上的横线重合，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的____（反射/折射），实验中将蜡烛靠近玻璃板，像的大小____．

15．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端.已知R1=l0Ω，R2=20Ω，电压表示数为2.5V，则AB两端的电压U= _______V.

16．放在钟罩内的闹钟正在响铃，把钟罩内的空气逐渐抽去，听到的铃声逐渐减弱，这说明声音的传递需要__________；宇航员们在飞船内可以直接对话，但在飞船外工作时，必须借助电子通讯设备才能进行对话，其原因是太空是真空__________传声．
17．好的音响设备不但要求“扩音”效果好，还要求有较高的“保真度”，“扩音”是使声音的_____变大，“保真”是要求较好地保持原声的_____。
18．如图是同学们根据记录描绘的水的沸腾图象．分析该图象可知，水在沸腾过程中，吸热且温度_____（选填“升高”、“降低”或“不变”），判断当时大气压可能_____　（选填“大于”“等于”或“小于”）标准大气压．

四、计算题（本大题共3小题，共29分）
19．如图所示，某公司研发的智能服务机器人，它具有净化空气、陪伴老人聊天、散步等功能，若它在50N的牵引力作用下，以0.5m/s的速度在水平地面上沿直线匀速行驶60s，求：

（1）行驶的路程；
（2）牵引力的功率。
20．如图所示的C919大型客机，是中国首款按照最新国际适航标准，具有自主知识产权的干线民用飞机，于2008年开始研制。2019年将有三架C919飞机完成首次飞行试验。某次试飞时，飞机发动机的水平推力为1.6×105N，飞机以600km/h的速度沿水平方向匀速航行1h，消耗航空煤油4000kg。求1h内：（航空煤油的热值为4×107J/kg）
发动机所做的功。航空煤油完全燃烧放出的热量。发动机的热机效率。
21．在如图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8V，如图乙是灯泡L2的U﹣I图象．

（1）当开关S接a时，电压表的示数为1.2V，电流表的示数为0.3A，求定值电阻R0的阻值；
（2）当开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；
（3）开关S接b时，通过调节电源电压使灯泡L1正常发光，求电路消耗的总功率．
五、作图题（本大题共2小题，共4分）
22．如图所示家庭电路，有一个带有开关S和指示灯（发光二极管）L的插座，当S闭合，L发光，插孔能提供工作电压，S断开，L不发光，插孔不能提供工作电压，但如果L损坏，闭合S时，插孔也能提供工作电压．用笔画线表示导线，将它们连入电路．
（_______）

23．完成图中小莉通过平面镜观察白己脚后跟A点时的光路图
（_____）

六、实验探究题（本大题共3小题，共15分）
24．在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示：

(1)请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（__________）
(2)正确接入电压表后闭合开关，移动滑片P到某位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向___________(选填“A”或“B”)端移动，使电压表的示数为___________V．
(3)移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是_________W．
(4)该实验装置___________(选填“能”或“不能”)用来验证欧姆定律中的电流与电压的关系．原因是：______．
25．立志考一中的刘昱挥同学在做“测量小灯泡电功率”的实验时，连接了如图甲所示的电路，实验前观察小灯泡上标有“2.5V”字样，电源电压恒为3V．

（1）他检查电路连接，发现有一根导线连接错了，请你在甲图中应改动的导线上打“×”，并用笔画线代替导线画出正确的接法．
（_______）
（2）改正连接后，闭合开关，电流表的示数为0.11A，电压表的示数如图乙所示，则电压表的示数为________V，此时滑动变阻器的连入电路中电阻为_________Ω.（保留1位小数）
（3）改变变阻器滑片的位置，测得多组对应的电压、电流值，如下表所示，由测得数据可知，小灯泡的正常发光时的功率为__________W．请根据此设计的表格和实验记录，说出方案设计中存在的一个问题：_________________________．
实验次数
1
2
3
4
5
电压U/V

0.8
1.2
1.6
2.5
电流I/A
0.11
0.22
0.38
0.36
0.44
灯泡功率P/W

平均功率P/W

（4）分析表中数据，发现第_________次实验数据有误．请在图丙中画出小灯泡的I-U关系图像．
（_______）
（5）昱挥同学思考后觉得：用定值电阻来替代某一电表也能测出小灯泡正常发光时的功率，并设计了四个电路图，其中正确的是________．
A． B． C． D．
26．小冬同学利用如图甲所示的装置做“观察水的沸腾“实验。
查得1标准大气压下酒精的沸点是78℃，煤的沸点是180﹣310℃，完成本实验所用的温度计玻璃泡中的液体可能是_____（“酒精”成“煤油”）。小冬根据实验数据绘制了水沸腾时温度与时间关系的图象，如图乙所示，由图象可得水的沸点为_____℃：此时，实验环境的大气压_____（填“大于”、“小于”或“等于”）1个标准大气压。若原温度时间图象如图丙a所示，若其它条件不变，实验开始时，仅将水的质量增加，则水的温度与时间的关系图象应是图中的_____。
A．a B．b C．c D．d
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
做功的两个必要因素：一是作用在物体上的力，二是在力的方向上移动的距离，二者缺一不可，据此分析判断．
【详解】
A．跳水运动员从跳台跳下，受重力的作用，并且在重力的方向移动了距离，重力对人做功，故A符合题意．
B．小球在光滑水平面上滚动，依靠的是小球的惯性，小球水平方向上虽然移动了距离，但是水平方向上没有力的作用，没有力做功，故B不符合题意．
C．背着书包在水平路面上前进，人给书包一个向上的力，书包向上没有移动距离，该力对书包没有做功，故C不符合题意．
D．举重运动员举起杠铃停在空中，有力作用在物体上，但是没有移动距离，该力对杠铃没有做功，故D不符合题意．
故选A．
2、B
【解析】
①满足产生电磁感应现象的条件，属于电磁感应现象；
②是研究磁场对通电导体的力的作用的实验，不属于电磁感应现象；
③是研究通电线圈在磁场中受力转动的实验，不属于电磁感应现象；
④满足产生电磁感应现象的条件，属于电磁感应现象．
故选B．
3、D
【解析】
A、选择①用钉子做腿的小桌、 ③砝码、⑥装有沙的容器，小桌放在沙子上，观察小桌陷入沙子的深度；在小桌上再放砝码，再观察小桌陷入沙子的深度；把小桌的桌面朝下，小桌上放砝码，再观察桌面陷入沙子的深度，不符合题意；
B、选择②海绵 、⑤盛有适量水的矿泉水瓶．瓶口拧紧，瓶子正放和倒放在海绵上，观察海绵的凹陷程度；瓶子正放时，瓶子中有水和空瓶分别放在海绵上，观察海绵的凹陷程度，不符合题意；
C、选择②海绵、 ③砝码、 ④木板，木板放在海绵上，观察海绵凹陷程度；木板上再放砝码观察海绵的凹陷程度；砝码放在海绵上，再在砝码上面放木板，观察海绵的凹陷程度，不符合题意；
D、④木板、⑤盛有适量水的矿泉水瓶，没有明显发生形变的物体，无法显示压强大小，符合题意．
4、B
【解析】
A．根据P=UI，I=，得R=，两电热水壶的额定电压相同，甲的额定功率大于乙的额定功率，所以甲的电阻小于乙的电阻，故A错误；
B．甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；
C．两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；
D．两个电热水壶都正常工作，根据W=Pt可知，由于甲、乙的通电时间不能确定，所以甲、乙的做功多少不确定，故D错误．
5、A
【解析】
北方的冬天，可以看到户外的人不断呼出“白气”，“白气”是人呼出的水蒸气遇冷凝结而成的小水滴，属于液化现象．故A正确，BCD错误．
6、D
【解析】
不论正放还是倒放，瓶子中装的都是水，由图可知，倒放时瓶中水的深度较大，根据p＝ρgh可知，水对瓶盖的压强较大，即pB＞pA；
正放时，瓶子中的水柱是粗细相同的，瓶子底部受到的压力等于瓶中水的重力；倒放时，瓶子中的水柱上面粗，下面细，一部分水压的是瓶子的侧壁，瓶盖受到的压力小于瓶中水的重力；瓶中水的重力是一定的，所以正放时水对瓶底的压力大于倒放时水对瓶盖的压力，即FA＞FB。
7、B
【解析】
试题分析：要比较甲、乙两种液体的密度关系，可控制两种液体的深度相同，通过比较两种液体的压强大小来判断其密度关系．
由图可知，当甲乙两液体深度相同时，甲中的压强大于乙中的压强，由P=ρgh可得：ρ甲＞ρ乙
考点：液体的压强的特点
点评：图象法是物理中的重要方法之一，应用较多，本题应注意由控制变量法分析图象
8、D
【解析】
A. 小明相对于迎面走来的行人位置是变化的，即他是运动的，故A错误；
B. 小明相对于路旁的树木位置是变化的，即他是运动的，故B错误；
C. 小明相对于从身边超越的汽车位置是变化的，即他是运动的，故C错误；
D. 小明相对于自己骑的自行车位置没有变化，可以说他是静止的，故D正确．
9、B
【解析】
用硬卡片快速拨动木梳齿时，木梳齿振动快，频率大小，音调高，慢拨木梳齿时，木梳齿振动慢，频率小，音调低，所以快拨和慢拨木梳齿是探究声音与音调的关系．
故B正确.
10、B
【解析】
A． 如图所示，动力臂为l1，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，所以动力臂，故A错误。
B．由图知，弹簧测力计示数为3N，根据杠杆的平衡条件F1l1＝Gl2可得，，故B正确。
C．根据功的概念可知，功是力和在力的方向上通过的距离的乘积，而动力臂与动力的方向垂直，动力不做功，故C错误。
D．在实验中，改变力和力臂的大小得到多组数据的目的是找出普遍性规律，故D错误。

二、多选题（本大题共3小题，共12分）
11、AB
【解析】
根据题中“工人师傅搬运货物时，在地面和卡车的车厢间放一长木板搭成斜面，……则下列说法正确的是”可知，本题考查功、功率和斜面的机械效率的有关计算。根据功、功率的概念和机械效率公式进行分析判断。
【详解】
A．根据斜面的机械效率可得，工人沿斜面所用的拉力，故A正确。
B．已知，，则工人所做的额外功为，故B正确。
C．根据可得，将货物沿斜面匀速拉上车厢用时，故C错误。
D．额外功，所以木箱受到斜面的摩擦力为，故D错误。
12、AC
【解析】
由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R1两端的电压，电流表测电路中的电流；
当压力F增大时，滑片下移，R2接入电路的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小，由U=IR可知，定值电阻R1两端的电压变小，即电压表的示数变小，故A正确；
则电压表示数跟电流表示数乘积变小，故C正确；
同理可知，压力F减小时，滑片上移，R2接入电路的电阻变小，电路中的总电阻变小，由可知，电流表和电压表的示数均变大，故B错误；
由可知，电压表示数跟电流表示数之比等于R1的阻值，
所以，电压表示数跟电流表示数之比不变，故D错误．
13、ABD
【解析】
A 看到水中的鱼和水底是由于光线从水中通过空气进入人的眼睛的，因此是光的折射现象形成的，并且像为虚像，故A正确；
B使用手机的信号要靠电磁波来传递，所以微信付费就是靠手机用电磁波传递信息这一功能，故B正确．
C铜像对地的压力作用在地面上，地对铜像的支持力作用在铜像上，这两个力没有作用在同一物体上，故C错误；
D. 夏天湖边沙石温度比湖水高很多，水和沙石吸收相同的热量，由于水的比热容比沙石的比热容大，温度变化较小，所以沙石温度比水的温度高，故D正确．

三、填空题（本大题共5小题，共10分）
14、镀膜面 反射 不变
【解析】
因为光在玻璃的两个表面都发生反射成像，为了便于准确研究，所以，实验时应选玻璃板的镀膜面边缘与白纸上的横线重合。由于透明玻璃板透光性强，成像不太清晰，而一面镀膜则增强了光的反射，成像更清晰；由平面镜成像特点之一：物像等大知道，实验中将蜡烛靠近玻璃板，像的大小不变。
15、7.5
【解析】
已知两电阻串联，电压表测R1两端的电压，根据欧姆定律求出电路中的电流，根据电阻的串联和欧姆定律求出电源的电压．
【详解】
解：两电阻串联，电压表测R1两端的电压，
电路中的电流
I===0.25A，
电源的电压
U=I（R1+R2）=0.25A×（10Ω+20Ω）=7.5V。
本题考查了串联电路的特点和欧姆定律的应用，是一道简单的计算题．
16、介质 不能
【解析】
把钟罩内的空气逐渐抽去，空气越来越少，听到的铃声逐渐减弱，说明声音的传播需要介质；
飞船内有空气，可以直接对话，但在飞船外是真空，真空不能传播声音，所以在飞船外工作时，必须借助电子通讯设备才能进行对话．
17、响度 音色
【解析】
“扩音”可使声音的振幅增大，这样发出声音的响度就越大；“保真度”是保持了原声的音色，这样发出声音的音色不变。
18、不变 小于
【解析】
由图可见，水在沸腾过程中，温度保持在97℃不变，说明水在沸腾过程中不断吸热，温度不变；
标准气压下水的沸点是100℃，因为液体沸点随气压减小而降低，因此当时的大气压小于1标准大气压．

四、计算题（本大题共3小题，共29分）
19、（1）30m（2）25W
【解析】
（1）由v＝知道，行驶60s的路程是：s＝vt＝0.5m/s×60s＝30m；
（2）此过程中牵引力所做的功是：W＝Fs＝50N×30m＝1500J，
牵引力的功率是：P＝＝25W。
20、（1）9.6×1010J（2）1.6×1011J（3）60%
【解析】
解：（1）由得飞机航行的路程：
s＝vt＝600km/h×1h＝600km＝6×105m；
发动机所做的功：
W＝Fs＝1.6×105N×6×105m＝9.6×1010J；
（2）航空煤油完全燃烧放出的热量：
Q放＝qm＝4×107J/kg×4000kg＝1.6×1011J；
（3）发动机的热机效率：
。
答：（1）发动机所做的功为9.6×1010J。
（2）航空煤油完全燃烧放出的热量为1.6×1011J。
（3）发动机的热机效率为60%。
21、（1）4Ω．（2）4W．（3）6W．
【解析】
试题分析：（1）当开关S接a时，灯泡L1与电阻R2串联（如下图所示），

∵U2=1．2V，I=2．3A，
∴电阻R2的阻值为：．（2）当开关S接a时，灯泡L1与电阻R2串联，∵灯泡L1正常发光时，∴灯泡L1两端的电压为额定电压U1=8V，又∵此时R2消耗的功率为P2=1W，而R2=4Ω，
∴此时电路中的电流为：，即I1=I2=2．5A，灯泡L1的额定功率为：P1=U1I1=8V×2．5A=4W．（3）开关S接b时，灯泡L1与灯泡L2串联（如下图所示），

∵灯泡L1正常发光，∴此时电路中的电流为I1=I2=2．5A，从灯泡L2的U-I图象可知，当电流为2．5A时，灯泡L2两端的电压为U2=4V，则电源电压为：U=U1+U2=8V+4V=12V，∴电路消耗的总功率为：P总=UI1=12V×2．5A=6W．答：（1）定值电阻R2的阻值为；（2）灯泡L1的额定功率4W；（3）电路消耗的总功率．
考点：欧姆定律的应用；电功率的计算．

五、作图题（本大题共2小题，共4分）
22、
【解析】
当开关闭合时，插座上能提供电压、灯L能工作；断开开关时，插座上不能提供电压、灯L不能工作，说明开关同时控制灯泡L和插座；
若L损坏，闭合S时，插孔也能提供工作电压，说明L与插座间互不影响，即两者并联，且开关应在两者的干路上；
开关先接在火线上，控制火线使用更安全；三孔插座的接法为左零、右火、上接地；据此作图，如图所示：

23、
【解析】
做脚后跟A关于镜面的对称点A′，连接像点和眼睛O与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：

六、实验探究题（本大题共3小题，共15分）
24、见解析所示 B 2.5 0.75 不能 温度影响电阻
【解析】
（1）由图知道，还有电压表没有接入电路，由于灯泡的额定电压为2.5V，所以电压表要选择0～3V量程，并联在灯泡两端，且电流从正接线柱流入，从负接线柱流出，电路连接如图：

（2）由于电压表使用0～3V量程，每一个小格代表0.1V，所以图乙所示电压值是2.2V；要使灯泡正常工作，灯泡两端电压从2.2V增大到2.5V，电路电流要增大，总电阻要减小，即滑动变阻器的电阻要减小，所以滑片应向B端移动，直到电压表的示数为2.5V；
（3）由图象知道，灯泡在2.5V下的电流为0.3A，所以，小灯泡的额定功率是：P=UI=2.5V×0.3A=0.75W；
（4）验证欧姆定律中的电流与电压的关系时，由控制变量法知道，需要保持电阻不变，由I-U图象知道，灯丝的电阻随着温度的变化而变化，所以，该实验装置不能用来验证欧姆定律中的电流与电压的关系．
25、 0.4 23.6 1.1 测量电功率无需取平均值且没有测量电压略大与额定电压时的功率 3 C
【解析】
（1）电压表并联在灯泡和滑动变阻器的两端，测灯泡和滑动变阻器的总电压，所以电压表的“−”接线柱和滑动变阻器左上端接线柱连接错误，应把电压表并联在灯泡两端，电压表的“−”接线柱和滑动变阻器的右下接线柱相连（或与灯泡左端接线柱相连），如下图：

（2）电压表使用的0∼3V，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V，电压表测量的是灯泡的电压UL=0.4V，则滑动变阻器的电压为：U滑=U−UL=3V−0.4V=2.6V，则R滑===23.6Ω；
（3）有表知灯泡正常发光的电压为2.5V，电流为0.44A，则灯泡的额定功率为：P=UI=2.5V×0.44A=1.1W；灯泡的电功率随着电压和电流的变化而变化，不能求平均值，且没有测量电压略大于额定电压时的功率；
（4）根据表中的数据画出I−U关系图象，如图所示：

由图象知，第3次数据与其他几组差别较大，是错误的数据；
（5）A．灯泡与定值电阻并联，不能判断灯泡是否正常工作，故A错误；
B．闭合右边的开关，电压表上端为正接线柱，下端为负接线柱；只闭合左边的开关，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，故不能测出灯泡的额定功率，故B错误；
C．灯泡与定值电阻并联，通过开关的断开或闭合能测出干路电流和定值电阻的电流，当定值电阻的电流为IR=时，灯泡正常工作，则根据P=UI即可求出灯泡的额定功率，故C正确；
D．闭合左边的开关，电流表把灯泡短路，灯泡不发光；只闭合右边的开关，电流表把电阻短路；两个都闭合或断开时，电流表均无示数，测不出灯泡的额定电流，故D错误．
26、煤油 98 小于 C
【解析】
（1）标准大气压下水的沸点是100℃，而酒精的沸点低于水的沸点，当水沸腾时，酒精早已沸腾，所以不能用酒精温度计；而煤油的沸点高于水的沸点，所以可以用煤油温度计测沸水的温度；
（2）由图象可知，水在沸腾过程温度保持98℃不变，则其沸点为98℃；水在1标准气压下的沸点为100℃，气压越低，沸点越低。所以此地大气压小于一个标准大气压；
（3）若其它条件不变，实验开始时，仅将水的质量增加，则只是水的加热时间变长，水的沸点不变，所以应是c图线，故选 C。
