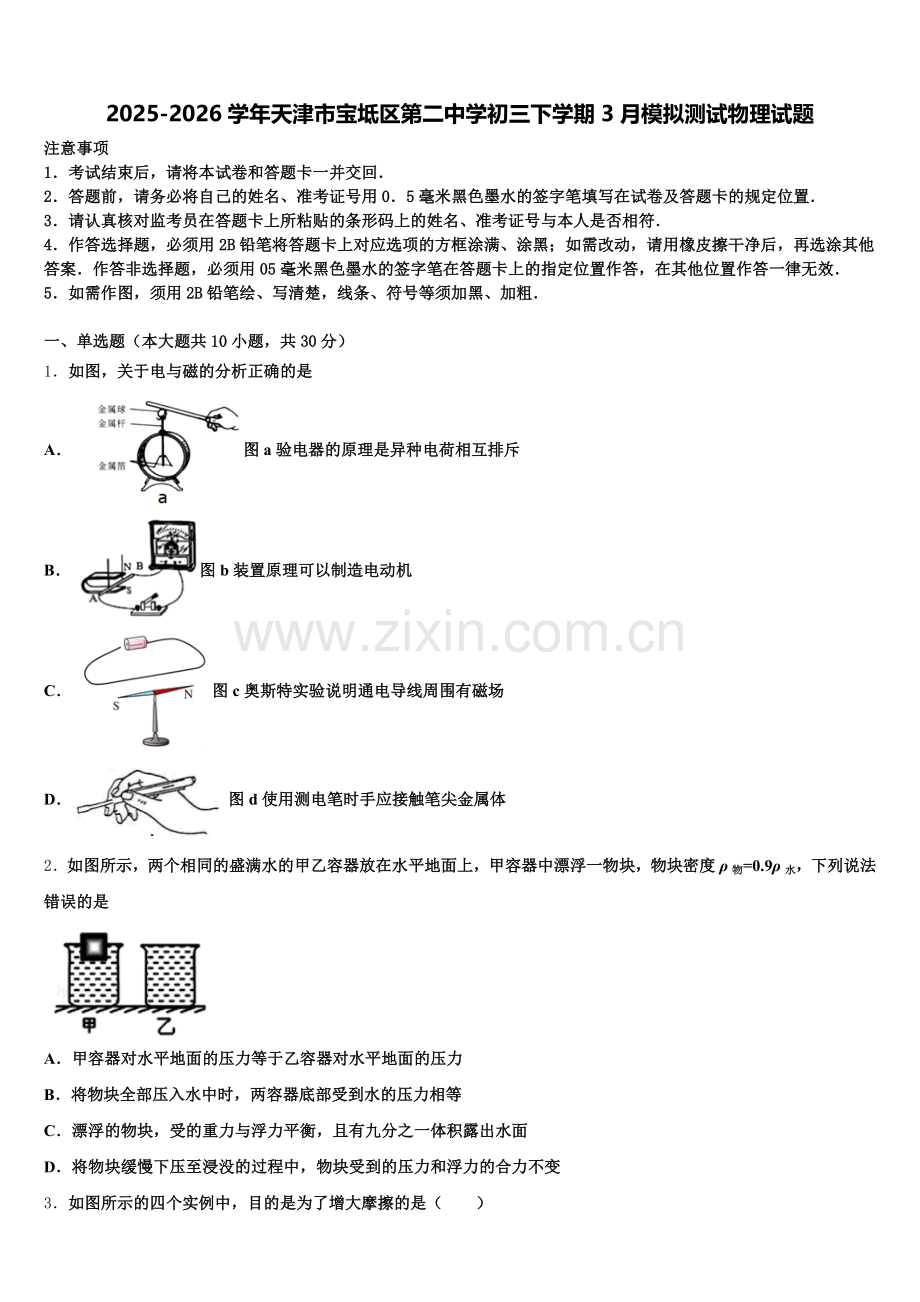

2025-2026学年天津市宝坻区第二中学初三下学期3月模拟测试物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．如图，关于电与磁的分析正确的是
A．图a验电器的原理是异种电荷相互排斥
B．图b装置原理可以制造电动机
C．图c奥斯特实验说明通电导线周围有磁场
D．图d使用测电笔时手应接触笔尖金属体
2．如图所示，两个相同的盛满水的甲乙容器放在水平地面上，甲容器中漂浮一物块，物块密度ρ物=0.9ρ水，下列说法错误的是

A．甲容器对水平地面的压力等于乙容器对水平地面的压力
B．将物块全部压入水中时，两容器底部受到水的压力相等
C．漂浮的物块，受的重力与浮力平衡，且有九分之一体积露出水面
D．将物块缓慢下压至浸没的过程中，物块受到的压力和浮力的合力不变

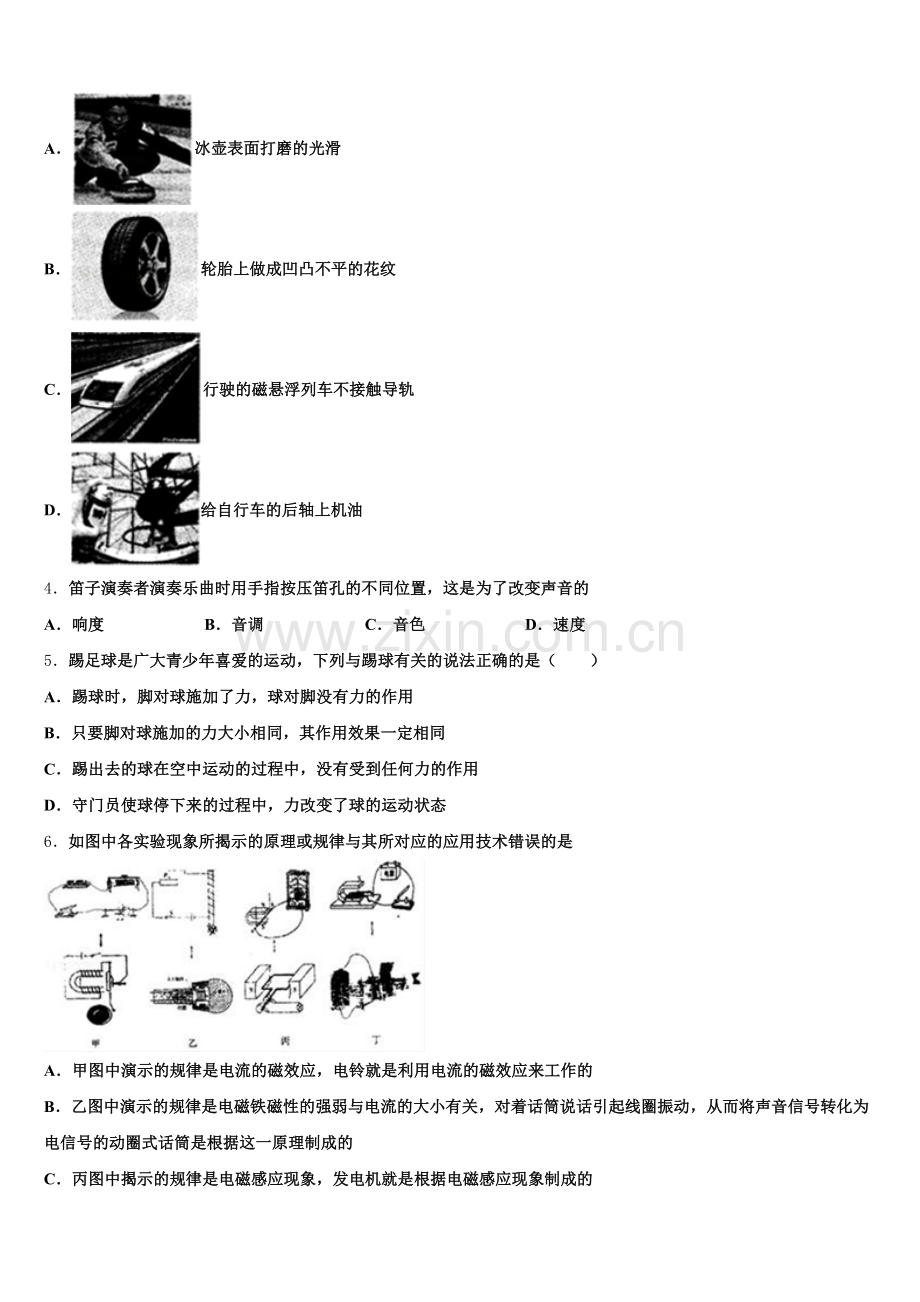

3．如图所示的四个实例中，目的是为了增大摩擦的是（　　）
A．冰壶表面打磨的光滑
B．轮胎上做成凹凸不平的花纹
C．行驶的磁悬浮列车不接触导轨
D．给自行车的后轴上机油
4．笛子演奏者演奏乐曲时用手指按压笛孔的不同位置，这是为了改变声音的
A．响度 B．音调 C．音色 D．速度
5．踢足球是广大青少年喜爱的运动，下列与踢球有关的说法正确的是（　　）
A．踢球时，脚对球施加了力，球对脚没有力的作用
B．只要脚对球施加的力大小相同，其作用效果一定相同
C．踢出去的球在空中运动的过程中，没有受到任何力的作用
D．守门员使球停下来的过程中，力改变了球的运动状态
6．如图中各实验现象所揭示的原理或规律与其所对应的应用技术错误的是

A．甲图中演示的规律是电流的磁效应，电铃就是利用电流的磁效应来工作的
B．乙图中演示的规律是电磁铁磁性的强弱与电流的大小有关，对着话筒说话引起线圈振动，从而将声音信号转化为电信号的动圈式话筒是根据这一原理制成的
C．丙图中揭示的规律是电磁感应现象，发电机就是根据电磁感应现象制成的
D．丁图中揭示的规律是通电导体在磁场中受到力的作用，电动机是根据这原理制成的
7．接电话时我们一听到对方话音，就能判断出对方是否是熟人，这主要是依据声音的
A．响度 B．音调 C．音色 D．频率
8．下列词语中涉及的物理现象和对它的解释相符的是
A．镜花水月﹣﹣﹣﹣﹣﹣光的直线传播
B．海市蜃楼﹣﹣﹣﹣﹣﹣光的反射
C．一叶障目﹣﹣﹣﹣﹣﹣光的折射
D．凿壁偷光﹣﹣﹣﹣﹣﹣光的直线传播
9．如图所示，教室内两盏日光灯有一个开关控制，以下电路中能反映它们正确连接的是（　　）
A． B． C． D．
10．下列测量工具在使用时不用调零的是
A．直流电压表 B．实验用温度计
C．弹簧测力计 D．直流电流表
二、多选题（本大题共3小题，共12分）
11．额定电压为8 V的灯泡L接在如图甲所示的电路中，电源电压12 V，图乙是滑动变阻器的滑片从A点向最右端移动过程中电压表示数与滑动变阻器阻值之间的变化关系图象，在滑片移动过程中下列说法正确的是：

A．灯泡的额定功率为8 W
B．电流表的最大示数为1 A
C．灯泡的电阻始终不变
D．整个电路的最大电阻为20 Ω
12．一个质量可以忽略不计的塑料瓶中装有液体，密闭后，把它分别放在盛有密度为ρ甲和ρ乙两种液体的容器中，所受浮力分别为F甲和F乙，如图所示，下列判断正确的是

A．F甲大于F乙 B．F甲等于F乙 C．ρ甲大于ρ乙 D．ρ甲小于ρ乙
13．水平桌面上，甲、乙两相同的杯中盛有不同浓度的盐水，现将两相同的物块分别放入杯中，待物块静止时，两杯中液面恰好相平，如图所示。则（　　）

A．乙杯底部受到液体的压强较大
B．甲杯中物块受到浮力较大
C．向乙杯中缓慢加盐，物块受到的浮力增大
D．向甲杯中缓慢加水，物块受到的浮力减小
三、填空题（本大题共5小题，共10分）
14．一个标着“220V 1100W”的电炉，正常工作时电阻丝的电阻为____Ω；当其两端电压为110V时，该电炉的实际功率为____W。（不计温度对电炉电阻的影响）
15．如图所示的厘米刻度尺中，物体A的长度为_____cm。

16．如图所示，在不计绳重和摩擦的情况下，用滑轮在10s内将重为40N的物体匀速提升2m，已知拉力F为25N，则在这个过程中拉力做的功是______J，滑轮组的机械效率是______，若匀速提升重为80N的物体，则这个滑轮组的机械效率将______（变大/变小/不变）．

17．小夏在研究口琴的发声原理时，拆掉了口琴外壳，发现在气孔边分布着长短、厚薄都不同的一排铜片（如图所示）．吹口琴时，在气流的冲击下，铜片_____，发出声音。对不同气孔吹气，改变了声音的_____。

18．如图所示，容器中间用隔板分成两部分，隔板下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时其形状为一凹面．它可以用来做“探究液体压强跟深度、液体密度有关”实验．

（1）要探究液体压强跟深度的关系，在容器的左、右两部分装入密度_____（填“不同”或“相同”）的液体，会看到橡皮膜凸向深度_____（选填“大”或“小”）一侧．
（2）要探究液体压强跟密度的关系，某同学在两侧装入酒精和水，如图，若橡皮膜表面平整，则在容器的右侧装入的是_____（“酒精”或“水”）．
四、计算题（本大题共3小题，共29分）
19．如图甲所示是建筑工人使用滑轮组提水泥的情景，他用20s的时间把重为300N的水泥从地面上匀速提升4m，拉力做的功W随时间t的变化如图乙所示．不计绳重和摩擦，求：
提水泥做的有用功；滑轮组的机械效率；拉力的大小；拉力做功的功率．
20．如图所示，某薄壁柱状容器底面积为100cm2，容器内装有足量的水。把圆柱体A放入水中，A竖直漂浮且露出水面的高度为4cm，浸入水中深度为16cm，容器中液面上升了8cm（水未溢出）；B是底面积与A相同、高为8cm的另一圆柱体已知ρ水＝1.0g/cm3，g取10N/kg。求：

（1）A放入前后水对容器底压力的变化量。
（2）若圆柱体A竖放在地面，A对地面的压强。
（3）把B放在A的上面，要保证A不触底（水未溢出），则B的最大密度是多少。
21．2017年12月24日，我国自主研发的全球最大水陆两栖飞机AG600首飞成功，可为“海上丝绸之路”航行安全提供最快速有效的支援与安全保障。它的最大飞行速度为560km/h，最大航程为4500km，巡航速度（经济、节油的飞行速度）为500km/h。某次起飞前，飞机静止在水平跑道上，总质量为51t，轮胎与跑道的总接触面积为0.6m2（ρ水=1.0×103kg/m3，g=10N/kg）。求：

（1）飞机静止在跑道上时对跑道的压强是多少？
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间是多少？
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力是多少？舱底某处距水面1.5m，水对该处产生的压强是多少？
五、作图题（本大题共2小题，共4分）
22．在图中分别标出通电螺线管的N、S极和小磁针的N、S极．

23．如图所示，S为平面镜MN前的一个点光源，P为镜前的一点，试画出从S点发出经平面镜反射后经过P点的光线的光路图．

六、实验探究题（本大题共3小题，共15分）
24．为研究“一定质量的水，上升相同的温度，吸收热量的多少与水的初温是否有关，小明选择了烧杯、水、加热丝、电子温度计、秒表（手机）、电源，做了如图所示的实验：（加热丝释放的热量完全被水吸收，不计热量损失）

实验数据如下：
实验次数
初温/℃
末温/℃
时间/s
1
20
22
45.32
2
22
24
45.23
3
24
26
45.45
分析上述数据，可得结论：________________________．
25．在探究“水沸腾时温度变化的特点”实验时：

（1）小华组装好实验器材后开始实验，请你指出图甲中存在的操作错误是_____．
（2）纠正错误操作后，开始计时．第3min温度计的示数如图乙所示，该示数为_____℃，从记录数据的表格可以分析出：水沸腾的特点是温度_____，继续_____．
时间/min
0
1
2
3
4
5
6
…
温度/℃
90
92
94

98
98
98
…
（3）根据水的沸点可判断当时当地的气压_____（选填“是”或“不是”）1标准大气压．
（4）小华和另一位同学选用的实验装置相同，且同时开始实验，但水开始沸腾的时间不同，他们绘制的沸腾图象如图丙所示，其中水的质量较大的图象为_____（选填“a“”或“b”）．
26．如图是小明同学探究“电流与电压关系”的电路图．
请按电路图将实物图连接完整（要求滑片P向左滑时接入电阻变大）．小明连接电路时，开关应_____，滑动变阻器的滑片P应放在最_____（选填“左”或“右”）端．闭合开关后小明发现，无论怎样移动滑动变阻器的滑片P，电流表指针几乎不动，电压表指针有示数且不变，原因可能是_____．接着小明取来三只阻值分别5Ω、10Ω、15Ω的电阻，探究“电流与电阻关系”，他将电阻5Ω换成10Ω，移动滑动变阻器滑片P的目的是_____．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 验电器的原理是同种电荷相互排斥。故A错误。
B. 图b装置中，磁场中AB导体做切割磁感线运动时，闭合电路中就会有感应电流，这是电磁感应原理，可以制造发电机。故B错误。
C. 奥斯特实验中，直导线通电时磁针就会转动，说明通电导线周围有磁场。故C正确。
D. 使用测电笔时手应接触笔尾金属体。接触笔尖金属体有触电危险！故D错误。
2、C
【解析】
A. 物块漂浮，则其重力G等于浮力．又根据阿基米德原理，其浮力等于其排开水的重力．所以物块的重力等于排开的水的重力．即若甲杯中原来装满水，将物块放入后，杯、水、物块三者的总重力与未放入物块时杯和水的总重力相等．所以甲容器对水平地面的压力与乙容器对水平地面的压力相等．故A正确，不符合题意．
B. 将物块全部压入水中时，杯中水会溢出，水面仍然是满的，即两杯中水的深度相同．所以两容器底部受到水的压强相等，则压力相等．故B正确，不符合题意．
C. 漂浮的物块，受的重力与浮力平衡，即G物=F浮．因G物=m物g=ρ物V物g，F浮=ρ水gV排，所以ρ物V物g=ρ水gV排，则V排===0.9V物，则V露=V物-V排=V物-0.9V物=0.1V物．即有总体积的十分之一露出水面．故C错误，符合题意．
D. 将物块缓慢下压至浸没的过程中，忽略水的阻力作用，则物块受力平衡，所以每一时刻物块受到向下的压力和重力之和都等于浮力，即F压+G物=F浮，压力和浮力的合力F合= F浮-F压=G物 ．G物不变，所以物块受到的压力和浮力的合力不变．故D正确，不符合题意．
3、B
【解析】
（1）影响摩擦力大小的因素：压力大小和接触面的粗糙程度；
（2）增大摩擦力的方法：增大压力，增大接触面的粗糙程度；
（3）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动。
【详解】
A．冰壶表面打磨得光滑，通过减小接触面的粗糙程度减小摩擦力，A选项不符合题意；
B．轮胎上有凹凸不平的花纹是通过增大接触面的粗糙程度增大摩擦力，B选项符合题意；
C．磁悬浮列车是通过使接触面彼此分离的方法减小摩擦力，C选项不符合题意；
D．给自行车的后轴上机油是通过减小接触面粗糙程度的方法减小摩擦力的，D选项不符合题意；
选填B。
4、B
【解析】
笛子演奏者吹笛子时空气柱振动会发出声音，用手指按压笛孔的不同位置控制空气柱的长度不同时，空气柱振动的快慢不同，所以会发出不同音调的声音。
5、D
【解析】
A.物体间力的作用是相互的，所以踢球时，脚对球施加了力，球对脚也施加力的作用，选项A说法错误；B.力的作用效果与力的大小、方向、作用点有关，脚对球施加的力大小相同，其作用效果不一定相同，选项B说法错误；C.踢出去的球在空中运动的过程中，受到重力的作用，选项C说法错误；D.守门员使球停下来的过程中，速度大小发生了改变，故力改变了球的运动状态，选项D说法正确．
6、B
【解析】
A．通电导体周围存在磁场，可以制成电磁铁，电铃应用了电磁铁，对应正确，不符合题意。
B．动圈式话筒的工作原理是：电磁感应现象的应用，不是电磁铁的应用，对应错误，符合题意。
C．根据电磁感应现象制成发电机，对应正确，不符合题意。
D．电动机是根据通电导体在磁场中受力而运动的原理工作的，对应正确，不符合题意。
7、C
【解析】
声音的三个特征分别是：音调、响度、音色，是从不同角度描述声音的，音调是声音的高低，由振动频率决定；响度是声音的强弱或大小，与振幅和距离有关；音色是由发声体本身决定的一个特性。我们通过听声音就能判断出是谁在说话，主要是依据声音的音色不同，故ABD错误，C正确。
8、D
【解析】
A、镜花水月是平面镜成像，属于光的反射，故A错误；
B、海市蜃楼是光在不均匀的空气中传播时发生折射形成的，故B错误；
C、一叶障目是指一片叶子挡在眼前就看不见东西了，这是因为光沿直线传播造成的，故C错误；
D、凿壁偷光，是利用了光的直线传播，故D正确。
9、A
【解析】
一只开关同时控制2盏日光灯，若摘掉其中任意一盏灯管，由另外一盏灯仍正常发光可知，这二盏日光灯是互不影响的，所以它们之间一定是并联的；火线接用电器之前，应先接开关，故选A．
10、B
【解析】
电流表、电压表和弹簧测力计是通过指针偏转或指针移动来显示测量值，使用前都需要观察指针是否指在零上，若不是指在零上，需要调零；而温度计是根据玻璃泡内的工作液体热胀冷缩来工作的，不需要调零，故B符合题意，ACD不符合题意。

二、多选题（本大题共3小题，共12分）
11、AB
【解析】
由电路知道，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。由于串联电路中总电压等于各分电压之和，所以，灯泡两端的电压UL =8V时，电压表的示数是：U滑=U-UL =12V-8V=4V，由图乙知道，此时滑动变阻器接入电路中的电阻是R滑 =4Ω，又因为串联电路中各处的电流相等，所以，此时电路中的最大电流是： =1A，即电流表的最大示数为1A，此时灯泡的额定功率是：PL =UL I=8V×1A=8W，此时灯泡的电阻是： ，故AB正确；
由图乙知道，当电压表的示数U滑′=8V时，接入电路中的电阻R滑′=12Ω，此时灯泡两端的电压：UL′=U-U滑′=12V-8V=4V，此时电路中的最大电流是： ，由此解得，RL′=6Ω，由于RL ≠RL′，所以，灯泡的电阻是变化的，故C错误；
当滑片在最左端时，滑动变阻器的电阻最大，此时滑动变阻器两端的电压最大，由图乙知道，此时最大电压是8V，电阻是R最大=12Ω，由串联电路电压的规律知道，灯泡两端的电压是4V，即灯泡的电阻是6Ω，即整个电路的最大电阻为12Ω+6Ω=18 Ω，故D错误。
12、BD
【解析】
（1）甲、乙图中，同一物体都漂浮，有漂浮条件可知物体所受浮力F甲、F乙的关系；
（2）在甲图中，液体A装入塑料瓶内放入甲液体中，下沉一些，可知甲液体的密度比A的密度小；
（3）在乙图中，液体A装入塑料瓶内放入乙液体中，上浮一些，可知乙液体的密度比A的密度大．然后可知二者的密度关系．
【详解】
AB、因为塑料瓶漂浮，所以F甲＝F乙＝G；故A错误，B正确；
CD、甲图：F浮＝ρ甲V排g＝ρAVg，因为V排＞V，所以ρ甲＜ρA；乙图：F浮＝ρ乙V排g＝ρAVg，因为V排＜V，所以ρ乙＞ρA；由上分析可知ρ乙＞ρ甲，故C错误，D正确．
故选BD．
13、AD
【解析】
A、物体在甲中下沉，ρ甲＜ρ物，在乙中漂浮，ρ乙＞ρ物，则ρ乙＞ρ甲，两杯中液面恰好相平，由p=ρgh可知，乙杯底部受到液体的压强较大，故A正确；
B、物体在甲中下沉，受到的浮力小于物体重；在乙中漂浮，物体受到的浮力等于物体重；因此甲杯中物块受到浮力较小，故B错误；
C、已知物块在乙中漂浮，说明物块的密度小于乙液体的密度，向乙杯中缓慢加盐，则乙的密度增大，物块仍然漂浮，此时浮力等于其重力，因此向乙杯中缓慢加盐，物块受到的浮力不变，故C错误；
D、已知物块在甲中沉底，说明物块的密度大于甲液体的密度，向甲杯中缓慢加水，盐水的密度不断减小，物体在甲液体仍然中下沉，此时V排=V物，则由F浮=ρgV排可知，物块受到的浮力减小，故D正确．
故选AD．

三、填空题（本大题共5小题，共10分）
14、44 275
【解析】
[1]由P=可得，灯泡的电阻：R===44Ω；
[2]接到110V的电路上，灯泡的实际功率为：P实===275W。
15、3.10
【解析】
由图知，刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；
物体A左侧与0刻度线对齐，右侧在3.10cm处，所以物体A的长度为L＝3.10cm。
16、 100 80% 变大
【解析】
由图知道，承担物重的绳子的股数是：n=2，所以，绳子自由端移动的距离是：s=2h=2×2m=4m，故在这个过程中拉力做的功是：W总=Fs=25N×4m=100J；不计绳重和摩擦，拉力做的有用功是：W有=Gh=40N×2m=80J，所以，滑轮组的机械效率是：η=W有/W总×100%=80J/100J×100%=80%；又因为η=W有/W总×100%=W有/W有+W额×100%=Gh/Gh+G动h×100%=G/G+G动×100%，所以，滑轮组的机械效率与动滑轮重和物体重有关，当动滑轮重力不变时，物体重力由40N变为80N时，机械效率将变大。
本题考查的是滑轮组功及机械效率的计算，解题的关键是搞清各力与距离之间的对应关系，熟练运用相关公式，难度不大。
17、振动 音调
【解析】
声音由物体振动产生，吹口琴时，在气流的冲击下，铜片振动，发出声音；
对不同气孔吹气，空气柱长度不同了，振动的频率（快慢）改变，声音的音调改变。
18、（1）相同 小 （2）酒精
【解析】
试题分析：（1）要探究液体压强和深度的关系，要控制液体密度一定，所以两侧装同种液体；密度相同时，深度小的压强小，所以橡皮膜会向深度小的一侧凸起；
（2）两侧分别装入酒精和水时，若橡皮膜平整，说明两侧压强相等，由于，所以，右侧装的是酒精．
考点：液体压强

四、计算题（本大题共3小题，共29分）
19、（1）1200J；（2）75%；（3）200N；（4）80W．
【解析】
滑轮组的动滑轮绕 2段绳；
（1）提水泥做的有用功：W有用＝Gh＝300N×4m＝1200J；
（2）由图乙读出20s内做的总功：W总＝1600J，
滑轮组的机械效率：η＝×100%＝×100%＝75%；
（3）拉力移动距离s＝2h＝2×4m＝8m，
拉力F＝＝＝200N；
（4）拉力的功率：P＝＝＝80W．
答：（1）提水泥做的有用功为1200J；
（2）机械效率为75%；
（3）拉力大小为200N；
（4）拉力的功率为80W．
20、（1）8N；（2）1600Pa；（3）1.5×103kg/m3
【解析】
（1）A放入后水对容器底压强的变化量：△p=ρ水g△h=1.0×103kg/m3×10N/kg×0.08m=800Pa，由p=可得，水对容器底压力的变化量：△F=△pS=800Pa×100×10-4m2=8N；
（2）A放入容器内排开水的体积：V排=S△h=100×10-4m2×0.08m=8×10-4m3；则圆柱体A的底面积：SA===5×10-3m2，因圆柱体A在水中漂浮，受到的浮力和自身的重力相等，GA=F浮A=ρ水gV排=1.0×103kg/m3×10N/kg×8×10-4m3=8N，因水平面上物体的压力和自身的重力相等，所以，圆柱体A竖放在地面时对地面的压强：pA===1600Pa；
（3）当AB浸没且A不触底时，B的质量最大，则B的密度最大，此时AB排开水的总体积：V′排=S(hA浸+hA露+hB)= 5×10-3m2×(0.16m+0.04m+0.08m)=1.4×10-3m3，AB整体悬浮时受到的浮力等于A和B的总重力：GAB=F浮总=ρ水gV′排=1.0×103kg/m3×10N/kg×1.4×10-3m3=14N，则B圆柱体的重力：GB=GAB-GA=14N-8N=6N，B圆柱体的体积：VB=ShB=5×10-3m2×0.08m=4×10-4m3，由G=mg=ρgV可得，B的最大密度：ρB====1.5×103kg/m3。
21、（1）8.5×105Pa；（2）2.5h；（3）4.6×105N； 1.5×104Pa。
【解析】分析：（1）飞机在水平地面上，对地面的压力，然后根据 计算飞机对跑道的压强；
（2）确定飞机飞行的最大速度，根据公式可得飞机所需的最短时间；
（3）根据及可得飞机的重力；根据可得水对舱底的压强。
解答：（1）飞机静止在跑道上，对跑道的压力为：；则飞机对跑道的压强为：；
（2）飞机的最大飞行速度为560km/h，由得，飞机所需的最短时间为：；
（3）飞机到达目的地降落后，漂浮在水面上，由漂浮条件可得，由阿基米德原理可得，飞机受到的浮力为：，所以，可得此时飞机的重力为：；水对舱底的压强为：；
答：（1）飞机静止在跑道上时对跑道的压强是8.5×105Pa；
（2）起飞后，飞机在空中直线飞行1400km，所需要的最短时间是2.5h；
（3）飞机受到的重力是4.6×105N；水对舱底产生的压强是1.5×104Pa。
【点睛】本题主要考查了压强、速度的应用计算，关键要掌握相关的计算公式，同时也用到了漂浮时浮力与重力的特点。

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：先由右手螺旋定则得出通电螺线管的左端为S极，右端为N极，再由磁极间的相互作用规律得出小磁针的左端为S极，右端为N极．
解：如图：

【点评】本题考查了右手螺旋定则的使用和磁极间的相互作用规律．
23、
【解析】
根据平面镜成像特点，作出点光源S在平面镜中的像“S’”，连接S’P与平面镜交于O2，O2即为入射点，连接SO2、O2P则为从S点发出经平面镜反射后经过P点的光线的光路图．

六、实验探究题（本大题共3小题，共15分）
24、一定质量的水，上升相同的温度，吸收热量的多少与水的初温有关
【解析】
由表中数据可知，一定质量的水，水的初温不同，升高的温度相同，加热时间不同，水吸收的热量不同，可以得到一定质量的水，上升相同的温度，吸收热量的多少与水的初温有关．
25、温度计的玻璃泡与容器底接触； 96； 不变； 吸热； 不是； b
【解析】
（1）测量液体温度时，要使温度计的玻璃泡与被测液体充分接触，不能接触容器底和容器壁；读数时视线与液柱上表面所对刻线相平；
（2）温度计读数时，先确定是零上还是零下，认清分度值，再读数；液体沸腾时，不断吸收热量，温度保持不变；
（3）根据沸点与气压之间的关系，气压越高，沸点越高，气压越低，沸点越低解答．
（4）在装置相同的情况下，水的质量越大，升温会越慢．
【详解】
（1）使用温度计测量流体温度时，玻璃泡不能碰着容器的底或壁，所以图甲中温度计测液体温度的错误为：温度计的玻璃泡与容器底接触；
（2）温度计的分度值是，此时是零上，液柱上表面对准了上面第6个小格处，示数为；
从记录数据的表格可得：液体沸腾时，温度不变，继续吸热，这是流体沸腾最显著的特点；
（3）由记录数据知，当水的温度达到时，温度不再变化，说明此时是水的沸腾过程，沸点是，沸点低于标准大气压下的沸点，由此可判断当地的气压不是1个标准大气压；
（4）读图丙可以看出，在同样加热的情况下，b的升温较慢，其原因应该是水的质量多于a的缘故，升高相同的温度时需要的时间长，即水的质量较大的图象为b．
26、 断开 左 电阻R断路 保持定值电阻两端的电压不变
【解析】
因滑片P向左滑时电阻变大，应将滑动变阻器滑片右边的电阻连入电路，如图所示；

小华连接电路时，开关应断开，滑动变阻器的滑片P应放在左端；
闭合开关后小华发现，无论怎样移动滑动变阻器，电流表指针几乎不动即电流表示数为，说明电路中存在断路故障；而电压表指针有示数且不变，说明电压表与电源两极是连通的，即电压表与电路中的其它元件串联了；所以，造成这一故障的原因可能是定值电阻R断路；
小华取来三只阻值分别、、的电阻，探究“电流与电阻关系”，他将电阻换成，根据分压原理，定值电阻的电压变大，根据串联电路电压的特点，应移动滑动变阻器的滑片使其分得电压变大，从而保持定值电阻两端的电压不变．
