2026年北京教育学院附属中学初三下学期考前模拟考试物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后

A．盆裁受到的磁力大小不变
B．底座对桌面的压强大小不变
C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流
D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流
2．下列现象中，能用“分子在永不停息的做无规则运动”解释的是
A．花香满园 B．尘土飞扬 C．落叶飘舞 D．大雪纷飞
3．如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是（   ）

A．灯泡和两孔插座是串联的        B．试电笔接触M点，氖管不发光
C．开关和三孔插座的连接都是错误的        D．试电笔插入两孔插座的左孔，氖管发光

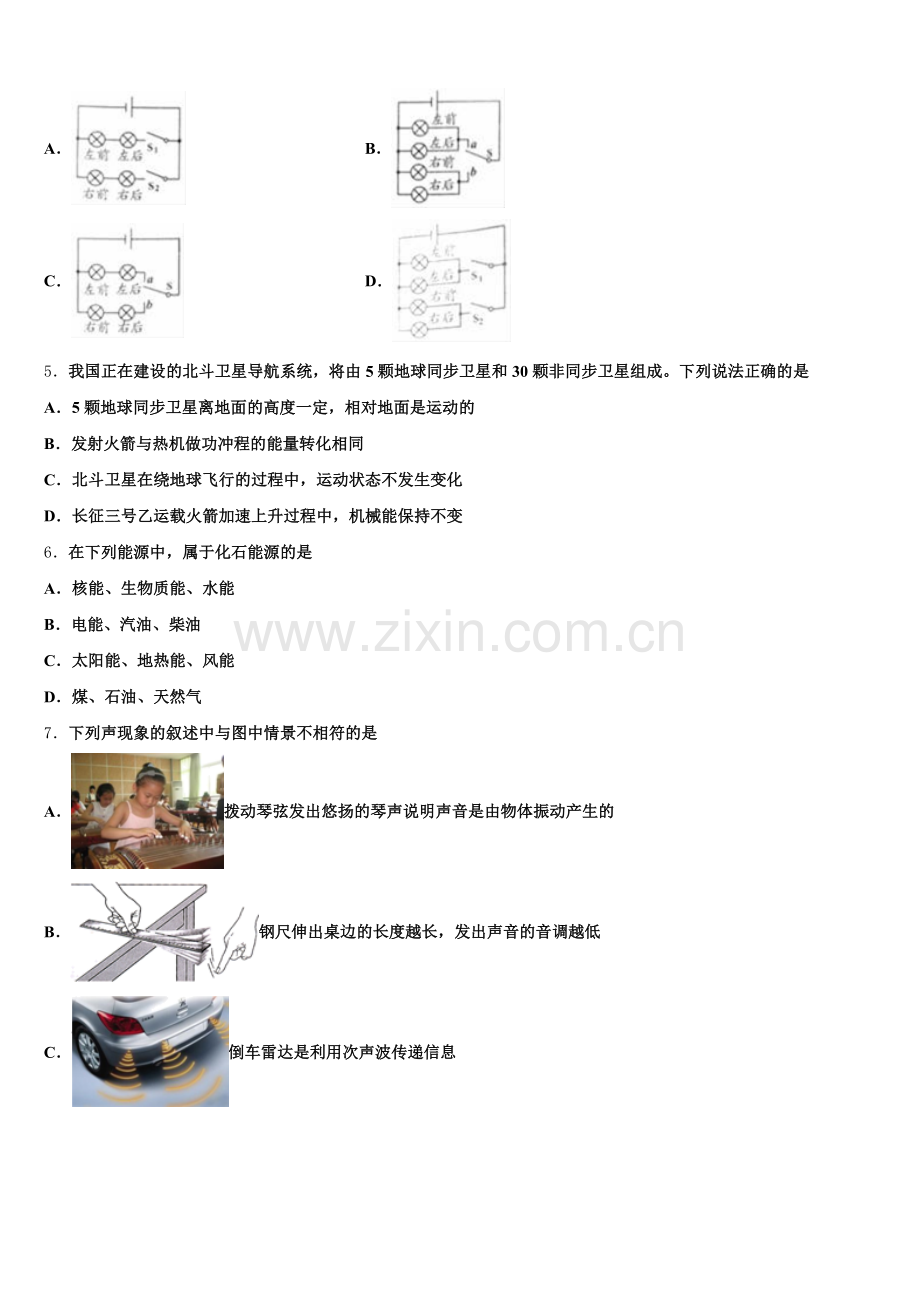

4．汽车转向灯电路要求：左转弯时只能左转向灯亮，右转弯时只能右转向灯亮．不能出现操作转向开关，左、右转向灯同时亮的情况．下列设计最合理的是（　　）
A． B．
C． D．
5．我国正在建设的北斗卫星导航系统，将由5颗地球同步卫星和30颗非同步卫星组成。下列说法正确的是
A．5颗地球同步卫星离地面的高度一定，相对地面是运动的
B．发射火箭与热机做功冲程的能量转化相同
C．北斗卫星在绕地球飞行的过程中，运动状态不发生变化
D．长征三号乙运载火箭加速上升过程中，机械能保持不变
6．在下列能源中，属于化石能源的是
A．核能、生物质能、水能
B．电能、汽油、柴油
C．太阳能、地热能、风能
D．煤、石油、天然气
7．下列声现象的叙述中与图中情景不相符的是
A．拨动琴弦发出悠扬的琴声说明声音是由物体振动产生的
B．钢尺伸出桌边的长度越长，发出声音的音调越低
C．倒车雷达是利用次声波传递信息
D．北京动物园的“隔音蛟龙”是在传播过程中减弱噪声
8．二胡是我国民族弦乐器之一，它的音色优美柔和. 关于二胡下列说法正确的是
A．练习二胡时将门窗关紧，是在声源处减弱噪声
B．二胡发出的声音是琴弦振动产生的
C．共鸣箱可以提高二胡发出声音的音调
D．按压琴弦的不同位置是为了改变二胡发出声音的响度
9．甲、乙两物体同时同地开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像为图所示a、b、c、d四条图线中的两条，运动5秒甲、乙间的距离小于10米，则

A．甲的s-t图一定为图线a
B．乙的s-t图一定为图线b
C．甲的s-t图可能为图线c
D．乙的s-t图可能为图线d
10．如图所示的各种做法中，属于增大摩擦的是（ ）
A．自行车上的滚动轴承
B．体操运动员手上涂有防滑粉
C．冰壶运动员用刷子刷冰面
D．给门轴上的合页加润滑油
二、多选题（本大题共3小题，共12分）
11．如图所示的装置中，甲物体重5N，乙物体重3N．甲、乙均保持静止状态．不计弹簧测力计及绳的重力，则下列说法正确的是

A．甲受到绳的拉力小于乙受到绳的拉力
B．乙受到的重力与拉力是一对平衡力
C．甲对地面的压力为2N
D．弹簧测力计的示数为3N
12．关于物体在液体中受到的浮力，下列说法中不正确的是
A．物体的密度越大，受到的浮力越小
B．漂浮的物体与沉在液体底部的物体受到的浮力可能等大
C．物体排开水的体积越大，受到的浮力越大
D．浸没在水中的物体受到的浮力与深度有关
13．为了将放置在水平地面上重G=100N的重物提升到高处．小明设计了如图甲所示的滑轮组装置．当小明用如图乙所示随时间变化的竖直向下拉力F拉绳时，重物的速度v和上升的高度h随时间t变化的关系图象分别如图丙和丁所示．若重物与地面的接触面积S=5×10-2m2，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向．（已知小明的质量为60kg，每只鞋与地面的有效接触面积为200cm2）下列说法正确的是

A．在2-3s内，拉力F的功率P=300W B．在1-2s内，拉力F所做的功W=187.5J
C．在0-1s内，小明对地面的压强p1=1.425×104Pa D．在0-1s内，重物对地面的压强p2=800Pa
三、填空题（本大题共5小题，共10分）
14．小丽闻到烧饵块的香味，是因为烧饵块分子在做_____运动；把一壶2kg的水从25℃加热到75℃，水吸收_____J热量（c水＝4.2×103J/（kg•℃））。
15．如图甲所示,在水平地面上放着一质量为0.9 kg（材质均匀、实心）的长方体．( 取g = 10N/kg)

（1）若给该长方体施加一竖直向上大小为6N的拉力后，长方体所受合力为____N．
（2）如果用如图乙所示滑轮组将该长方体在4s内匀速提升6m，所用拉力为6N，则拉力的功率为_____W，滑轮组的机械效率为_______．
16．爷爷是远视眼，需配_______透镜来矫正．雨过天晴，天空出现美丽的彩虹，是光的_______现象．
17．用力压凹排球，表明力可以改变物体的___；松开手，排球下落的过程中，其惯性将____、重力势能将____（后两空均选填“变大”、“变小”或“不变”)。
18．利用如图中的实验原理可以制作_____．

四、计算题（本大题共3小题，共29分）
19．如图（a）所示电路，V1、V2是两只相同的电压表．当闭合开关后．灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置．则：
求L1和L2两端的电压；若将L1和L2改接为图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时通过L2的电流和L2两端的电压．
20．如图是可供游客在海上游玩时的一种旅游观光艇，此观光艇的质量为900kg，在海上航行的最大速度为36km/h，最多可载的游客数量为20人，如果海水的密度取1.0×103kg/m3，g=10N/kg，求

观光艇以最大航速匀速行驶2小时的路程是多少米？海水平均阻力为1.0×106N，则这一过程中观光艇所做的功至少为多少？
该观光艇在水面下70cm深处有一个小零件，求小零件受到的海水的压强是多少？
假设每位乘客的平均质量为60kg，观光艇满载乘客时，此时浸入水中的体积多大？
21．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，工作时还有一部分电能转化成内能。若一台玩具电动机接在3V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为1A．求：
（1）电动机线圈的电阻；
（2）正常转动1分钟，电动机获取的机械能。
五、作图题（本大题共2小题，共4分）
22．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．

23．在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．

六、实验探究题（本大题共3小题，共15分）
24．在“比较不同物质吸热升温情况”的实验中：
小丽和小明用一套器材做加热水和煤油的实验，如图甲所示．在组装器材时应先调节图甲_______（A/B）的高度，调节它的高度是为了___________________．组装好器材，他们先后在同一个烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油___________，得出结论．要完成该实验，除图甲所示器材外，还需要的一个测量工具是____________．在对实验进行反思时，他们认为原方案有需要两次加热耗时长等缺点，因此改进方案并设计了图乙所示的装置．与原方案相比，该方案除克服了上述缺点外还具有的优点是_________________________．（答出一个即可）
25．在“探究凸透镜成像规律”的实验中，凸透镜放置在光具座的C点处，如图所示．

（1）组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，把点燃的蜡烛放在光具座的B点处时，移动光屏到某一位置恰能在光屏上成清晰、倒立等大的像，则凸透镜的焦距是_______cm，此时光屏应位于图中_______（填写字母）点的位置．
（2）再将蜡烛移到光具座的“20cm”刻度线处，则应向_______（选填“左”或“右”）移动光屏，才能在光屏上得到清晰的倒立、_______的实像．在照相机和投影仪中，成像情况与此类似的是_______．
26．在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．

（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．
（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．
（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．

综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着_______；
③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A. 该盆栽悬浮的原理利用了同名磁极相互排斥，当盆栽悬浮在空中静止不动时，受的力是平衡力，即盆栽的总重力和磁力大小相等，当浇水后重力变大，故磁力也变大，故A错误；
B. 影响压强的因素是压力和受力面积，当浇水后重力变大，磁力也变大，对桌面的压力也变大，根据在压力变大，受力面积不变时，压强变大，故B错误；
C、D. 要使盆栽与底座之间距离不变，需增大磁力，电磁铁磁性强弱与电流的大小有关，其他条件相同，电流越大，磁性越强，故要增大磁力需增大电流，故C错误、D正确．
2、A
【解析】
分子运动属于扩散现象，是肉眼看不见的运动，机械运动是物质的运动，是宏观上的运动，是看的见的运动；B、C、D选项中的现象都是肉眼看的见的运动，属于机械运动。而花香满园是微观上的分子运动，属于扩散现象。能用“分子在永不停息的做无规则运动”解释的是A。
3、C
【解析】
灯泡和两孔插座是互不影响的，所以是并联的，故A错误；
M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；
据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；
两孔插座的左孔是零线，所以试电笔插人两孔插座的左孔氖管不发光，故D错误，
故选C．
4、B
【解析】
根据生活常识知道，汽车的每一侧各有两个转向灯，一共有4个灯泡；由题知道，左、右侧的两个灯泡必须能各自独立工作且互不影响，即同一侧的一个灯泡损坏时，另一灯泡仍然会发光，所以每一侧的两个灯泡是并联的，故AC错误；又因为在操作过程中，不能出现左、右转向灯同时亮的情况，所以电路中只能有一个控制开关，故B正确，D错误，故选B．
5、B
【解析】
A、5颗地球同步卫星离地面的高度一定，相对地面的位置没有发生改变，所以这些地球同步卫星是静止的，故A错误；
B、发射火箭与热机做功冲程的能量转化相同，都是将内能转化为机械能,故B正确；
C、北斗卫星在绕地球飞行的过程中，运动方向不断发生变化，所以其运动状态发生变化，故C错误；
D、长征三号乙运载火箭加速上升过程中，速度越来越快，动能越来越大，高度越来越大，重力势能越来越大，所以机械能越来越大，故D错误。
6、D
【解析】
试题分析：要解答本题需掌握：化石能源即不可再生能源，生活中常见的化石能源有哪些．本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
A、核能、生物质能、水能，在这三类能源中，核能是不可再生能源，但生物质能、水能是可再生能源．故A不正确．
B、电能、汽油、柴油，在这三类能源中，汽油和柴油是化石能源，但电能不是．故B不正确．
C、太阳能、地热能、风能都属于可再生能源．故C不正确．
D、煤、石油、天然气都是化石能源．故D正确．
故选D
考点：能源的分类．
点评：本题主要是考查学生对常见的化石能源的而理解和掌握．是中招的热点．
7、C
【解析】
解答：A. 声音是由物体的振动产生的，琴声是琴弦的振动产生的，故A正确；
B.尺子发出声音的音调与尺子振动快慢有关，当尺子伸出桌面的长度越长时，振动越慢，发出声音的音调越低，正确．C.倒车雷达是利用超声波传递信息的，故C错误；D. 北京动物园的“隔音蛟龙”是在传播过程中减弱噪声正确．故选C.
8、B
【解析】
A、练习二胡时将门窗关紧，是在传播过程中减弱噪声，故A错误；
B、声音是由物体振动产生的，二胡发出的声音是琴弦振动产生的，故B正确；
C、共鸣箱使声音产生共鸣，增大声音响度，故C错误；
D、拉二胡时，手按压琴弦不同位置，琴弦的振动快慢就会不同，发出声音的音调就会不同，故D错误。
9、C
【解析】
由图象知：c的路程始终不变，故为静止状态；故甲、乙一定不是c；
对应同一时间t（如t=5s）a、b、d的路程关系为15m、7.5m、2.5m；由速度公v=
可知，va＞vb＞vd；
由s-t图象知，t=5s时，Sa-Sb=7.5m＜10m，Sa-Sd=12.5m＞10m，Sb-Sd=4.5m＜10m；
因此甲的图象可能是图线a、b；乙图象可能是图线b，也可能是图线d．
故D正确．ABC错误．
10、B
【解析】试题分析：自行车上的滚动轴承，是用滚动代替滑动来减小摩擦力，故A不符合题意；体操运动员手上涂有防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B符合题意；冰壶运动员用刷子刷冰面，是在压力一定的情况下，通过减小接触面的粗糙程度来减小摩擦的，故C不符合题意；给门轴上的合页加润滑油，是使接触面脱离来减小摩擦力，故D不符合题意；故应选B。
【考点定位】摩擦力

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A．由图可知，乙处于静止状态，则乙受到绳的拉力等于其重力；这两个滑轮均为定滑轮，不能改变力的大小，且不计弹簧测力计及绳的重力，故绳对甲的拉力也等于乙的重力，即甲受到绳的拉力等于乙受到绳的拉力，故A错误；
B．乙静止，处于平衡状态，乙所受合力为零，所以乙受到的重力与拉力是一对平衡力，故B正确；
C．甲受到竖直向上的拉力、竖直向上的支持力和竖直向下的重力，这三个力是平衡力，所以支持力 ；支持力和压力是一对相互作用力，相互作用力的大小是相等的，所以甲对地面的压力为2N，故C正确；
D．乙由于自身的重力对弹簧测力计施加了一个向右的3N的拉力，弹簧测力计处于静止状态，弹簧测力计的示数等于挂钩一端受到的拉力，则测力计的示数等于3N，故D正确；
12、AD
【解析】
A．根据浮力公式 可知物体密度的大小和受到的浮力没有关系．故A错误．
B．根据浮力公式 可知影响浮力大小的因素是液体密度和物体排开的液体的体积，由于漂浮的物体排开液体的体积可能与沉在液体底部的物体排开液体的体积相同故漂浮的物体与沉在液体底部的物体受到的浮力可能等大，故B正确；
C．根据浮力公式 可知，物体排开水的体积越大，受到的浮力越大．故C正确．
D．物体浸没以后，不管在什么位置，排开水的体积不变，所受浮力也不变，故浸没在水中的物体受到的浮力与深度无关，故D错误．
故选AD．
13、ABC
【解析】
A、由图象可知，在2～3s内，重物做匀速运动，v1=2.50 m/s，拉力F1=40N，因为连接动滑轮的绳子有三根，所以拉力F的作用点下降的距离是重物上升高度h1的3倍．拉力F的功率P==F1v2=40N×3×2.5m/s=40N×7.5m/s=300W，故A正确；
B、在1～2s内，拉力F2=50N，重物上升高度h=1.25m，拉力通过的距离s=3h=3×1.25m=3.75m，拉力F所做的功W=F2s=50N×3.75m=187.5J，故B正确；
C、人的重力G人=m人g=60kg×10N/kg=600N，动滑轮的重力：G动=3F1-G=3×40N-100N=20N，在0～1s内，拉力F3=30N，取人为研究对象，人受到向下的重力G人、地面对人向上的支持力F支1以及绳子向上的拉力F3三个力的作用处于静止状态；由于力的作用是相互的，所以人对地面的压力F1=F支1= G人-F3=600N-30N=570N，小明对地面的压强p1==1.425×104Pa，故C正确；
D、在0～1s内，拉力F3=30N，取动滑轮和重物为研究对象，受到向下的重力G和G动，向上的支持力F支2以及三根绳子向上的拉力3F3的作用处于静止状态，地面对重物的支持力F支1=G+G动-3F3=100N+20N-3×30N=30N，由于力的作用是相互的，所以重物对地面的压力F2=F支2=30N，重物对地面的压强p2==600Pa，故D错误．

三、填空题（本大题共5小题，共10分）
14、无规则的 4.2×105J
【解析】
小丽闻到烧饵块的香味，这是因为饵块在不停的做无规则的运动，进入鼻孔的缘故，属于扩散现象；
水吸收的热量：Q吸＝c水m（t﹣t0）
＝4.2×103J/（kg•℃）×2kg×（75℃﹣25℃）
＝4.2×105J。
15、0 18 75%
【解析】
（1）长方体的重力G=mg=0.9kg×10N/kg=9N，由于拉力F＜G，长方体处于静止状态，受到的力是平衡力，受到的合力为零；
（2）滑轮组的动滑轮绕2段绳，拉力移动的距离s=2h=2×6m=12m，
拉力做的功W总=Fs=6N×12m=72J，
拉力做功的功率：P==18W，
有用功W有=Gh=9N×6m=54J，
机械效率η==75%．
16、凸 色散
【解析】
远视眼是晶状体会聚能力减弱，使像成在了视网膜的后面，需要佩戴凸透镜进行矫正．
雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散现象．
17、形状 不变 变小
【解析】
运动员用力压凹排球，排球的形状发生改变，表明力可以改变物体的形状；物体惯性大小只与质量有关，排球在下落过程中，质量不变，所以它的惯性不变；同一物体重力势能与高度有关，高度越高重力势能越大，排球下落过程中高度降低，所以重力势能变小。
18、电动机
【解析】
图中存在电源，闭合开关后形成通路，有电流通过电路，而导体ab处于磁场中，故图中实验是通电导线在磁场中受力的作用，即通电能动，电动机就是利用该原理制成的；

四、计算题（本大题共3小题，共29分）
19、（1）L1两端电压为1.2V，L2两端的电压为4.8V
（2）通过L2的电流为0.3A，L2两端的电压为6V
【解析】
（1）由图a所示电路图可知，两灯泡串联，电压表V1测电源电压，电压表V2测L1两端电压；串联电路总电压大于部分电路电压，由图b所示电压表可知，两电压表指针位置相同，
则电压表V1的量程为0～15V，示数为6V，电压表V2的量程为0～3V，示数为1.2V；则灯L1两端两端电压为1.2V，灯L2两端电压U1=U﹣U2=6V﹣1.2V=4.8V；
（2）由图c所示电路可知，两灯泡并联，电流表A1测L1支路电流，电流表A2测干路电流，通过L2的电流：I2=I﹣I1=1.5A﹣1.2A=0.3A，灯L2并联在电源两端，电源电压为6V，则L2两端电压为你6V．
20、（1）72000m；7.2×1010J；（2）7×103Pa；（3）2.1m3
【解析】
（1）由v=可得，观光艇行驶的路程：s=vt=36km/h×2h=72km=7.2×104m；因为观光艇匀速直线运动，所以水平方向受力平衡，则牵引力：F=f=1.0×106N，牵引力所做的功：W=Fs=1.0×106N×7.2×104m=7.2×1010J；
（2）小零件受到的海水的压强：p=ρgh=1.0×103kg/m3×10N/kg×0.7m=7×103Pa；
（3）观光艇满载时的总重力：G总=m总g=(60kg×20+900kg)×10N/kg=2.1×104N；观光艇满载时受到的浮力：F浮=G总=2.1×104N；由F浮=ρgV排可得，满载时浸入的体积：V排===2.1m3。
21、（1）3Ω（2）37.8J
【解析】
（1）电动机转轴卡住时是纯电阻电路，电流为1A，则电动机线圈的电阻为：R===3Ω，
（2）正常转动时，通过电动机中的电流为0.3A，则电动机正常转动1分钟消耗的电为：
W总=UI′t=3V×0.3A×60s=54J；电动机正常转动1分钟，产生的热量为：Q=I′2Rt=（0.3A）2×3Ω×60s=16.2J，电动机获取的机械能：W机械=W总-Q=54J-16.2J=37.8J。

五、作图题（本大题共2小题，共4分）
22、
【解析】
平面镜成像的特点：平面镜所成的像与物体大小相等，像到平面镜的距离等于物体到平面镜的距离，像与物体的连线与镜面垂直，平面镜所成的像是虚像；故作图时分别过AB作MN的垂线，标出等距离对称的A’B’，因像是虚像，故连接A’B’时用虚线，作图如下：

23、
【解析】
首先辨别图中三根线地线、火线、零线．（1）灯泡的接法：火线先进入开关，经灯泡连到零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：

六、实验探究题（本大题共3小题，共15分）
24、A 确保使用外焰加热 升高的温度 秒表 该方案避免两次加热，用同一热源加热确保在相等时间内吸收的热量相等．
【解析】
解答：（1）组装实验仪器时，应根据酒精灯及其火焰的高度先固定图中的A部分，使酒精灯的外焰正好能给烧杯加热，然后再固定图中的B部分，这样可以避免重复调整；（2）在同一个烧杯中称出质量相等的水和煤油，分别加热相同的时间，比较水和煤油升高的温度，得出结论．实验中需要测量水与煤油的加热时间，需要用到秒表；（3）由图乙所示实验可知，实验用同一烧杯用“水浴法”对水与煤油同时加热，原方案两次加热，酒精灯火焰不易控制到完全相同，现方案相同时间内提供的热量相等；或用水浴法加热，受热均匀，不需搅拌；或（两次实验同时进行，便于同时比较水和煤油升温的快慢）
点睛：（1）组装实验仪器是实验中的一个重要环节，应从最优化的角度去考虑，避免重复调整．（2）实验需要测量水与煤油的加热时间，需要用到秒表；液体吸收相等的热量，升高的温度越高，液体的吸热能力越弱．（3）从能否让水和煤油在相同时间内吸收相同热量来分析图示实验，得出结论．
25、10D左缩小照相机
【解析】
凸透镜成倒立等大的像是物体到透镜的距离为二倍焦距，观察图可知，物体到透镜为20cm，所以焦距为10cm，物体在二倍焦距处成等大倒立的实像，物距等于像距，所以光屏在D处．
当蜡烛移动到20cm处，物距变远，物远像近像变小，所以相距变小，光屏向左移动靠近透镜，成缩小的像．照相机也是这个原理成倒立缩小的实像，投影仪成倒立放大的实像．
【考点】 探究凸透镜成像的规律
26、3 短路 0.3 左 小 保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变 （U1﹣U2）
【解析】
（1）灯的额定电压为3V，故为了测量更精确电压表应选择的量程是0﹣3V．
（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意；
若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；
（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，读数为0.3A；
（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动；
根据由欧姆定律的变形式，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小；
（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：
①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；
②接着，保持变阻器R1的滑片位置不动，再断开S1闭合S2，移动变阻器R2使电压表示数不变；
根据等效替代的原理知，此时R2=RL；
③将R1的滑片P调至最左端，记下电压表的示数为U1；再将R1的滑片P调至最右端，记下电压表的示数为U2，
在③中，将R1的滑片P调至最左端，R1连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R1的滑片P调至最右端，此时两变阻器串联，电压表的示数为U2，即为R2的电压，根据串联电路电流相等和欧姆定律可得：
，
解得：
；
根据得小灯泡额定功率的表达式：
．
重点是测量小灯泡电阻和电功率的实验，难点是最后一问缺少电流表时，结合滑动变阻器R1的最大阻值，根据最后两次电压表的示数差可知滑动变阻器R1的的电压，再结合欧姆定律把R2表示出来，进而得出功率的表达式．体会实验中利用了等效法。
