2026届西安市东仪中学初三中考考前适应性模拟物理试题卷（一）
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示物态变化现象中，需要吸热的是（ ）
A．雾凇的形成 B．河水结冰
C．樟脑丸逐渐变小 D．露珠的形成
2．生活中处处有物理，下列说法中错误的是
A．塑料吸盘能牢牢吸在玻璃上，说明分子间存在斥力
B．冬天很冷的时候搓手就感到暖和，是通过做功的方式改变内能
C．端午节米粽飘香，能闻到米粽的香味是由于分子做无规则运动
D．夏天在河边觉得沙子热得发烫而水却很清凉，是因为水的比热容大
3．国产舰载机在“辽宁号”航母上的成功起降，标志着中国航母时代的到来．下列关于舰载机的说法正确的是
A．飞机的速度越大，惯性越大
B．飞机飞离航母后，舰母所受的浮力大于重力
C．飞机飞离航母后，航母所受的浮力变小
D．飞机飞行时，机翼上方空气流速小压强大
4．在“阻力对物体运动的影响”实验中，如图所示，则

A．小车在斜面上运动过程中，运动状态没有发生改变

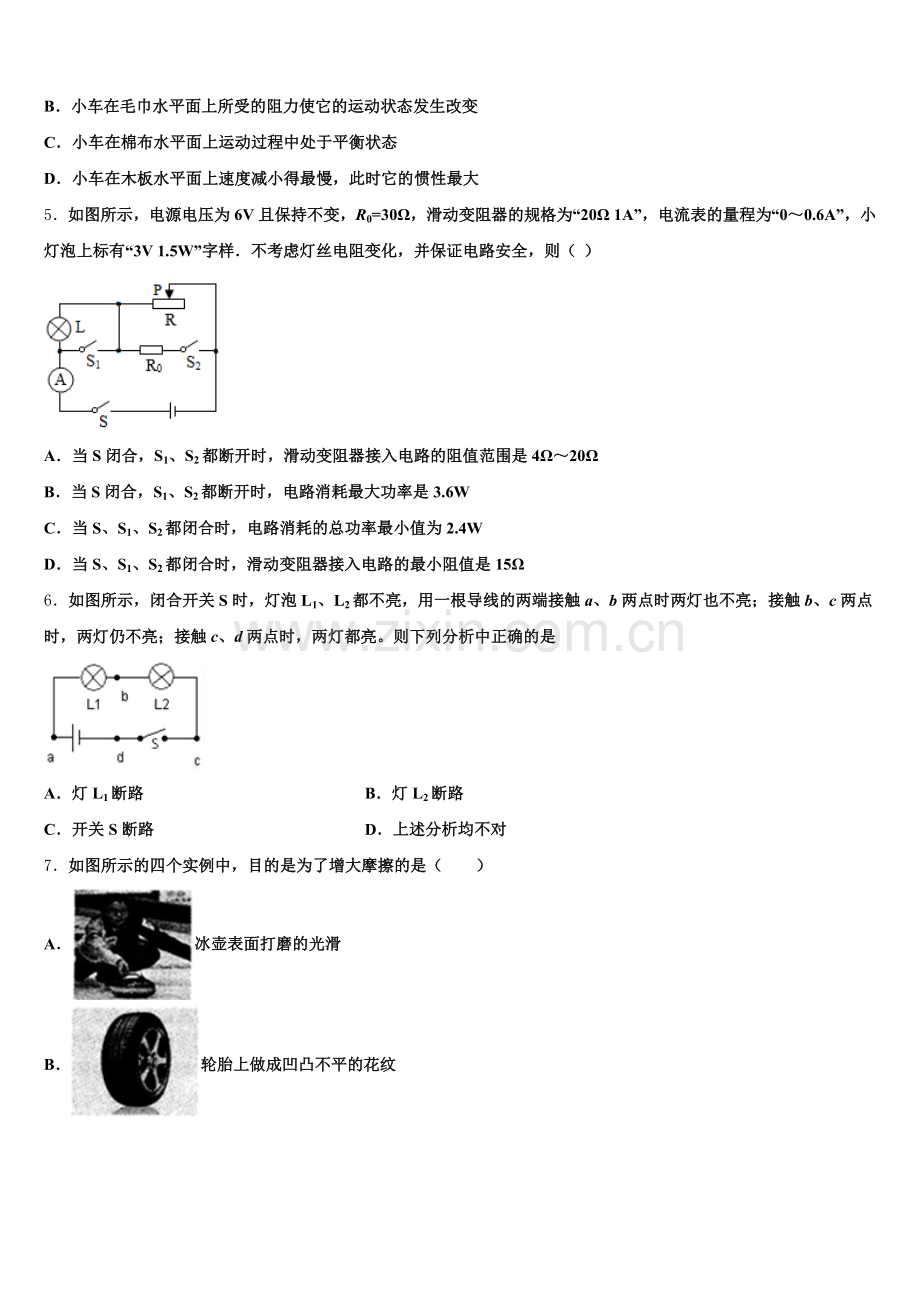

B．小车在毛巾水平面上所受的阻力使它的运动状态发生改变
C．小车在棉布水平面上运动过程中处于平衡状态
D．小车在木板水平面上速度减小得最慢，此时它的惯性最大
5．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）

A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
6．如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯也不亮；接触b、c两点时，两灯仍不亮；接触c、d两点时，两灯都亮。则下列分析中正确的是

A．灯L1断路 B．灯L2断路
C．开关S断路 D．上述分析均不对
7．如图所示的四个实例中，目的是为了增大摩擦的是（　　）
A．冰壶表面打磨的光滑
B．轮胎上做成凹凸不平的花纹
C．行驶的磁悬浮列车不接触导轨
D．给自行车的后轴上机油
二、填空题（本大题7小题，共21分）
8．在探究产生感应电流的条件时，小阳采用了如图所示的实验装置．闭合开关后，小阳左 右移动金属棒 AB，发现灵敏电流计的指针偏转角度较小，即产生的感应电流较小．

（1）请你写出一种增大感应电流的方法：_____．
（2）_____是根据这一原理制成的．
9．小明把手放在喉咙处讲话，感觉喉头振动了，说明声音是由物体的_______产生的；花样游泳运动员，能潜在水中听到音乐，说明_______能够传声．
10．如图所示的温度计的示数为_____℃．

11．如图是同学们根据记录描绘的水的沸腾图象．分析该图象可知，水在沸腾过程中，吸热且温度_____（选填“升高”、“降低”或“不变”），判断当时大气压可能_____　（选填“大于”“等于”或“小于”）标准大气压．

12．为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机______（选填“远离”或“靠近”）屏幕，同时要______（选填“增大”或“减小”）镜头与胶片间的距离．
13．如图所示，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，电流表A1的示数_____，A2的示数_____。（填“变大”、“变小”或“不变”）

14．如图所示电路、电源电压恒定，，，当S1闭合，S2、S3断开时，电流表的示数为0.3A，电源电压为________V；当S2闭合，S1、S3断开时，电流表示数为________A；当S2、S3闭合， S1断开时，电流表示数为________ A．

三、作图题（共7分）
15．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂. 请在图中作出物体受到的重力、阻力臂L2、动力F1

16．如图所示，一个凸透镜的主光轴与平静水面重合，F为凸透镜的焦点．请画出图中光线在凸透镜左侧的入射光线以及图中光线进入水中的折射光线．

17．如图，杠杆OA在图示位置静止，画出阻力臂l2及最小动力F1 ．

四、实验题（本大题共5小题，共20分）
18．用粗糙程度不同的木板做如下实验：使小车自斜面顶端由静止开始滑下，比较小车在水平面上运动的距离（如图所示）．伽利略、牛顿等科学家曾多次做过类似的实验，并在此基础上分析推理得出著名的牛顿第一定律．请回答下列问题：

（1）为了得出科学结论，三次实验中需要控制小车在水平面的初速度相同，做法是__________．
（2）第二次实验中，当小车向右运动时，若所受重力突然消失，则其受到的摩擦力将__________．
（3）若在水平面铺上同种材料，让同一小车从不同高度由静止滑下，则还可以探究小车的关系__________（选填下列选项的序号）．
A．重力势能与质量
B．重力势能与高度
C．动能与质量
D．动能与速度
19．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．

（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
20．如图所示，是“探究水沸腾时温度变化特点”的实验装置及实验现象。
在图甲装置中，存在的错误是：___________。烧杯的纸盖上有一个小孔，若将这个小孔堵住，水的沸点将___________(选填“升高”“降低”或“不变”)。如图乙是某时刻温度计的示数，此时的水温是___________℃。
21．小明用如图所示装置来研究凸透镜成作规律.
实验前，应调整烛焰、凸透镜和光屏的位置，使三者的中心在____________．如图所示，当凸透镜位于光具座图示位置时，光屏上出现了烛焰清晰的像，该像是倒立、____（选填“缩小”“放大”或“等大”）的像.在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移到某处（图中未标出），光屏上再次出现了烛焰清晰的像，该像是____________（选填“缩小”“放大”或“等大”）的像.在图中，蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的____________（选填“上”或“下”）方.
22．为了比较水和某液体的吸热能力，小君同学用图甲中两套完全相同的实验装置做实验，并将实验数据记录于下表中．

①加热液体过程中，某时刻温度计的示数如图乙所示，此温度为_______℃．
物理量
物质
质量/g
初始温度/℃
加热时间/min
最终温度/℃
水
50
60
5
74
某液体
50
60
5
82
②本实验中，用_______（选填“温度计示数变化”或“加热时间”）间接反映液体吸收热量的多少，这种方法通常称为“转换法”；分析右上方表格中的数据可知，_____（选填“水”或“液体”的吸热能力较强．
五、计算题（本大题共2小题，共13分）
23．（8分）如图甲所示，滑轮组在竖直向上的拉力F作用下，将重为105N的物体匀速提起，在5s时间内绳子自由端移动的距离为s=3m。图乙是滑轮组工作时的拉力F与绳自由端移动距离s的关系图。

（1）计算物体上升的速度。
（2）图乙中阴影部分的面积表示的物理量是________，并列式计算出该物理量。
（3）计算滑轮组提升该重物时的机械效率。
24．如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40℃，还可以自动保温，特别适合夜间使用．图乙是机器的参数表及电路简图（R1、R2为电热丝，S为双触点自动开关）．求：

调奶器处于保温状态时的工作电流（结果保留两位小数）？电阻R2的阻值？若把200g调好的奶粉从20℃加热到40℃所用时间为32s，则调好的奶粉的比热容是多少（不计热损失）？
六、综合能力题（本大题共3小题，共18分）
25．如图甲，物体重5 N，当拇指施加水平向右的压力F为20 N时，物体在竖直的墙上静止不动，此时墙受到的压力是________N，请在乙图中画出物体对墙壁的压力的示意图；此时物体受到的摩擦力是______N．当拇指压力F减小为10 N时，物体恰好沿墙匀速下滑，则物体此时受到的摩擦力是______N，请在丙图中画出该摩擦力的示意图________．

26．如图所示，在我省新农村建设中体重为的工人师傅用的拉力向下拉绳时，在内使重680N的重物匀速上升到三楼（每层楼高）：
画出图中滑轮组的绕线；在提升物体的过程中，工人双脚与地面的接触面积为250cm3，求此时工人对地面的压强；求工人拉力所做功的大小；求滑轮组的机械效率．
27．电饭锅是一种能够进行蒸、煮、炖、焖等多种加工的现代化炊具．它不但能够把食物做熟，而且能够保温，使用起来清洁卫生，没有污染，省时又省力．某电饭锅简化电路如图所示，电饭锅额定电压为220V，R1、R2均为发热电阻，其阻值分别为48.4Ω、435.6Ω．问：

（1）闭合开关S1、S2，电饭锅处于_____状态；当锅内温度达到100℃时，开关S2自动断开，开关S1仍闭合，电饭锅处于_____状态．（填“加热”或“保温”）
（2）电饭锅正常工作在烧煮状态30分钟，消耗的电能是多少______？
（3）电饭锅正常工作在保温状态时，电功率多大_________？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A．雾凇是空气中的水蒸气遇到天气急剧降温凝华成的雾凇，需要放出热量，不符合题意；
B．河水结冰，是液体凝固成固体的现象，需要放热，不符合题意；
C．樟脑丸变小是固体樟脑丸遇热升华为气态，而变小，需要吸热，符合题意．
D．露珠的形成是空气中的水蒸气液化成的小水珠，放热，不符合题意．
2、A
【解析】
A、塑料吸盘能牢牢吸在坡璃上，是因为受到大气压的作用，而不能说明分子间存在引力，故A错误；
B、冬天很冷的时候搓手感到暖和，是摩擦生热，是用做功的方式改变物体的内能，故B正确；
C、能闻到米粽的香味是扩散现象，是由于分子做无规则运动产生的，故C正确；
D、因为水的比热容大，相同质量的水和沙子相比，吸收相同的热量，水的温度变化小，所以夏天在河边觉得沙子热得发烫而水却很清凉，故D正确。
3、C
【解析】
A．惯性是物体的固有属性，一切物体都有惯性，惯性的大小仅与物体的质量有关，与速度的大小无关，故A错误；
BC．由于航母漂浮在水中，所受浮力始终与自身重力相等，所以当飞机飞离航母后，航母的总重力减小，受到的浮力也减小，故B错误，C正确；
D．飞机的机翼上凸下平，飞机飞行时，空气经过机翼上方的路程长，速度大，压强小；空气经过下方的路程短，速度小，压强大，从而使飞机获得向上的升力，故D错误．
4、B
【解析】
A、小车在斜面上运动过程中，速度越来越大，运动状态发生了改变，故错误；
B、小车在毛巾水平面上受到阻力的作用，阻力使它的运动状态发生改变，故正确；
C、小车在棉布水平面上运动过程中，由于受到阻力的作用，速度越来越慢，不是平衡状态，故错误；
D、惯性大小只与质量有关，与速度无关，故惯性是不变的，故错误．
5、D
【解析】
A．S闭合，S1、S2都断开，滑动变阻器与灯泡串联，由P=可得，小灯泡电阻：
RL==6Ω，
由P=UI可得小灯泡正常发光时的电流：
I==0.5A，
当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：
Rmin===6Ω；
滑动变阻器的规格为“20Ω 1A”，则最大阻值R大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω，故A错误；
B．S闭合，S1、S2都断开，滑动变阻器与L串联，电阻最小时电流最大，其最大电流：
Imax==0.5A，
电路消耗最大功率：
Pmax=UImax=6V×0.5A=3W，
故B错误；
C．S、S1、S2都闭合，滑动变阻器与R0并联，通过R0的电流：
I1==0.2A，
当滑动变阻器的阻值最大时，此支路上的电流最小，则
I2==0.3A，
则干路上的电流
Imin=I1+I2=0.2A+0.3A=0.5A，
电路消耗的总功率最小值
Pmin=UImin=6V×0.5A=3W，
故C错误；
D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：
R总==10Ω，
滑动变阻器与R0并联，则：
=+，
即：
=+，
解得：
R滑=15Ω，
故D正确。
故选D．
6、C
【解析】
由电路图知，如果灯L1 断路，用一段导线的两端接触a、b两点时，L2 会发光，故A不符合题意；
如果灯L2 断路，导线接触b、c两点时，L1 会发光，故B不符合题意；
如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C符合题意，D不符合题意。
7、B
【解析】
（1）影响摩擦力大小的因素：压力大小和接触面的粗糙程度；
（2）增大摩擦力的方法：增大压力，增大接触面的粗糙程度；
（3）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动。
【详解】
A．冰壶表面打磨得光滑，通过减小接触面的粗糙程度减小摩擦力，A选项不符合题意；
B．轮胎上有凹凸不平的花纹是通过增大接触面的粗糙程度增大摩擦力，B选项符合题意；
C．磁悬浮列车是通过使接触面彼此分离的方法减小摩擦力，C选项不符合题意；
D．给自行车的后轴上机油是通过减小接触面粗糙程度的方法减小摩擦力的，D选项不符合题意；
选填B。

二、填空题（本大题7小题，共21分）
8、换磁性更强的磁体或增大导体切割磁感线运动的速度 发电机
【解析】
(1)感应电流的大小与磁场的强弱、导体切割磁感线运动的速度有关；故换磁性更强的磁体或增大导体切割磁感线运动的速度都能增大感应电流；(2)图中没有电源，是磁生电，是电磁感应现象，是发电机的原理．
点睛：（1）感应电流的大小与磁场的强弱、导体切割磁感线运动的速度有关；（2）发电机的原理：电磁感应现象．
9、振动 液体
【解析】
[1]声音是由物体振动产生的，一切正在发声的物体都在振动．手放在喉咙处大声讲话，感觉喉头振动了，说明声音是由声带的振动产生的；
[2]声音可以在固体、液体和气体中传播；花样游泳运动员在水下能听到音乐声，说明声音可以在液体中传播．
10、36.5
【解析】
体温计上1℃之间有10个小格，所以一个小格代表的温度是0.1℃，即此体温计的分度值为0.1℃；此时的温度为36.5℃．
11、不变 小于
【解析】
由图可见，水在沸腾过程中，温度保持在97℃不变，说明水在沸腾过程中不断吸热，温度不变；
标准气压下水的沸点是100℃，因为液体沸点随气压减小而降低，因此当时的大气压小于1标准大气压．
12、靠近 增大
【解析】
放映机是根据物距处于f和2f之间时，成倒立、放大的实像的原理制成的．画面超出了整个屏幕，说明画面大了，应增大物距，减小像距，所以将放映机靠近屏幕，同时要增大镜头与胶片间的距离．
故答案为靠近；增大．
【点睛】此题主要考查了凸透镜成像规律的应用，一定熟练掌握成像规律的内容，还考查了成像规律的变化，要搞清像距和物距的关系．
13、变小 不变
【解析】
由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R1支路的电流，
因并联电路中各支路独立工作、互不影响，且电源电压保持不变，所以，滑片移动时，通过R1的电流不变，即电流表A2的示数不变，当滑动变阻器R2的滑片P向b滑动时，R2接入电路的电阻变大，由I=可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路中的电流变小，即电流表A1的示数变小。
14、9 0.9 1.35
【解析】
[1]由电路图知,当S1闭合,S2、S3断开时,R1和R2串联入电路中,电流表测干路电流，由可得电源电压：U=IR总=0.3A×(10Ω+20Ω)=9V；
[2]由电路图知,当S2闭合,S1、S3断开时,为R2单电阻电路，
则电流表示数：；
[3]由电路图知,当S2、S3闭合,S1断开时,R1与R2并联，电流表测干路电流，由并联电路电压特点知：U=U1=U2=9V，由并联电路的电流特点和可得，电流表示数：

三、作图题（共7分）
15、略
【解析】
试题分析：由图示可知，F2 与杠杆垂直，故连接支点O与F2 的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1 的作用点，F1 的方向向上，如上图所示．
考点：力和力臂的画法
16、
【解析】
平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定该条折射光线对应的入射光线．过入射点垂直界面作出法线，根据反射定律的内容在空气中法线的另一侧作出反射光线，在水中法线的另一侧作出折射光线，
17、如下图所示

【解析】
试题分析：阻力臂是从支点向阻力的作用线作的垂线段．阻力臂的符号是L2；动力要最小，动力臂应当最大，最大的动力臂是支点到杠杆上最远点的距离，动力与动力臂垂直，方向垂直于动力臂向上，符号是F1．
考点：杠杆的平衡；力臂的画法

四、实验题（本大题共5小题，共20分）
18、让小车从斜面同一高度滑下 消失或者摩擦力为0N BD
【解析】
(1)要研究小车在水平面上滑行的距离，必须控制变量，即控制控制小车的初速度相同，即让小车从斜面的同一高度滑下；
(2) 若所受重力突然消失，则其对桌面的压力将消失，根据摩擦力的产生条件可知，此时摩擦力消失或者摩擦力为0N；
(3) 若在水平面铺上同种材料，让同一小车从不同高度由静止滑下，根据控制变量法思想可知，在小车质量保持不变的情况下，小车初始状态具有不同的高度（与重力势能有关），小车下滑至平面时时具有不同的速度（与动能有关），通过观察小车在粗糙程度相同的水平面滑行的距离既可以探究小车的重力势能与高度的关系，也可以探究动能与速度的关系，故BD选项符合题意；
19、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】

2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：

小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
20、温度计的玻璃泡碰到了烧杯壁 升高 95
【解析】
(1) 观察甲图可知，图中有的错误是温度计玻璃泡碰到了烧杯壁；堵住小孔后，烧杯中的水蒸气越来越多，烧杯内的气压越来越大，水的沸点也将升高；
(2)温度计的示数为95℃
21、同一高度 放大 缩小 上
【解析】
（1）实验前，为了使烛焰的像可以成在光屏的中央，首先应调节凸透镜、光屏和烛焰，使它们的中心大致在同一高度．
（2）蜡烛到凸透镜的距离小于光屏到凸透镜的距离，因此蜡烛到凸透镜的距离大于一倍焦距小于二倍焦距，即光屏上得到倒立、放大的实像，应用于投影仪；
（3）在保持图中蜡烛和光屏位置不变的情况下，将凸透镜向右移，相当于增大物距，减小像距，根据折射光路是可逆的，当光屏上再次成清晰的像时，此时应该物距大于二倍焦距，则所成像应该为倒立缩小的实像．
（4）蜡烛燃烧一段时间后高度减小，由于过光心的光线传播方向不变，所以烛焰的像将位于光屏中心的上方；
22、76 加热时间 水
【解析】
①实验时所用的液体温度计是利用液体热胀冷缩的性质制成的；由图乙中知，温度计的分度值为2℃，示数为76℃；
②实验中，用加热时间间接反映液体吸收热量的多少；分析表格中的数据可知，相同质量的水和液体加热相同的时间，即吸收相同的热，水的温度变化较小，说明水的吸热能力较强；

五、计算题（本大题共2小题，共13分）
23、（1）物体上升的速度h=s/n=3m/3=1m；（2）图乙中阴影部分的面积表示的物理量是功，则W=Fs=50N×3m=150J。（3）滑轮组的机械效率。
【解析】
试题分析：由题意知：在拉力F=50N作用下，将物重为G=105N，在t=5s时间内绳子自由端移动的距离为s=3m，n=3，则（1）物体上升的速度h=s/n=3m/3=1m；（2）图乙中阴影部分的面积为Fs，而功W=Fs，故表示的物理量是功，则W=Fs=50N×3m=150J。（3）滑轮组提升该重物时，所做的有用功W有=Gh，所做的总功W总=Fs=Fnh，则机械效率。
考点：机械效率的相关计算
24、（1）0.07A；（2）100Ω；（3）4×103J/（kg•℃）
【解析】
试题分析：（1）由P=UI可得，调奶器处于保温状态时的工作电流：I==≈0.07A；（2）由题意可知，当S接“2”时，电路为R1的简单电路，调奶器处于保温状态；[当接“3”时，电路为R1、R2并联，奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R2的电功率：P2=P加热﹣P保温=500W﹣16W=484W，由P=可得，电阻R2的阻值：R2===100Ω；（3）由P=可得，调奶器消耗的电能：W=P加热t′=500W×32s=16000J，不计热损失，调好奶粉吸收的热量：Q吸=W=16000J，由Q吸=cm（t﹣t0）可得，调好奶粉的比热容：c===4×103J/（kg•℃）．
【考点定位】电功与热量的综合计算

六、综合能力题（本大题共3小题，共18分）
25、20 5 5
【解析】
固体能大小不变的传递压力作用，压力F通过物体对墙有个F大小的压力作用，压力为20N，方向垂直墙面向右，故其示意图如图所示：

物体静止时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．重力是5N，摩擦力是5N.物体匀速直线下滑时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．重力是5N，摩擦力是5N. 方向竖直向上，故该摩擦力的示意图如图所示：
静止的物体和匀速直线运动的物体受到平衡力的作用．固体能大小不变的传递压力，物体受到20N的压力作用，墙也受到20N的压力作用．物体静止时，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．水平方向上受到压力F的作用和墙对物体的支持力的作用，压力和支持力是一对平衡力．物体匀速下滑时，进行匀速直线运动，竖直方向上受到竖直向下的重力和竖直向上的摩擦力作用，重力和摩擦力是一对平衡力．水平方向上受到压力F的作用和墙对物体的支持力的作用，压力和支持力是一对平衡力．
26、（1）见解析所示（2）Pa（3）J（4）85%
【解析】
（1）滑轮组的绕线如下图：
；
（2）工人受重力支持力和拉力作用，三力平衡，则支持力等于G人-F=600N-400N=200N，根据相互作用等大，工人对地面压力FN=200N，工人对地面的压强：；
（3）重物匀速上升到三楼，升高的高度是h=2×3m=6m，由图可知，滑轮组承担物重的绳子段数n=2，绳子自由端移动的距离是s=2×6m=12m，工人拉力所做的功：
W=Fs=400N×12m=J；
（4）滑轮组的机械效率：．
答：（1）滑轮组的绕线见上图．
（2）工人对地面的压强Pa；
（3）工人拉力所做的功J；
（4）求滑轮组的机械效率85%．
27、加热 保温 1.8×106J 100W
【解析】
（1）如图闭合开关S1、S2时，R1单独接入电路，根据可知，电阻较小时，功率大，所以此时电饭锅处于加热状态；
当开关S2自动断开，开关S1仍闭合，两电阻串联，电阻较大，功率较小，电饭锅处于保温状态．
（2）电饭锅正常工作在烧煮状态30分钟，消耗的电能是：

（3）电饭锅正常工作在保温状态时，即两电阻串联时，电功率为：

点睛：重点是电功率和电功的计算，牢记和，在纯电阻电路中两公式可以直接使用，计算稍显简单．
