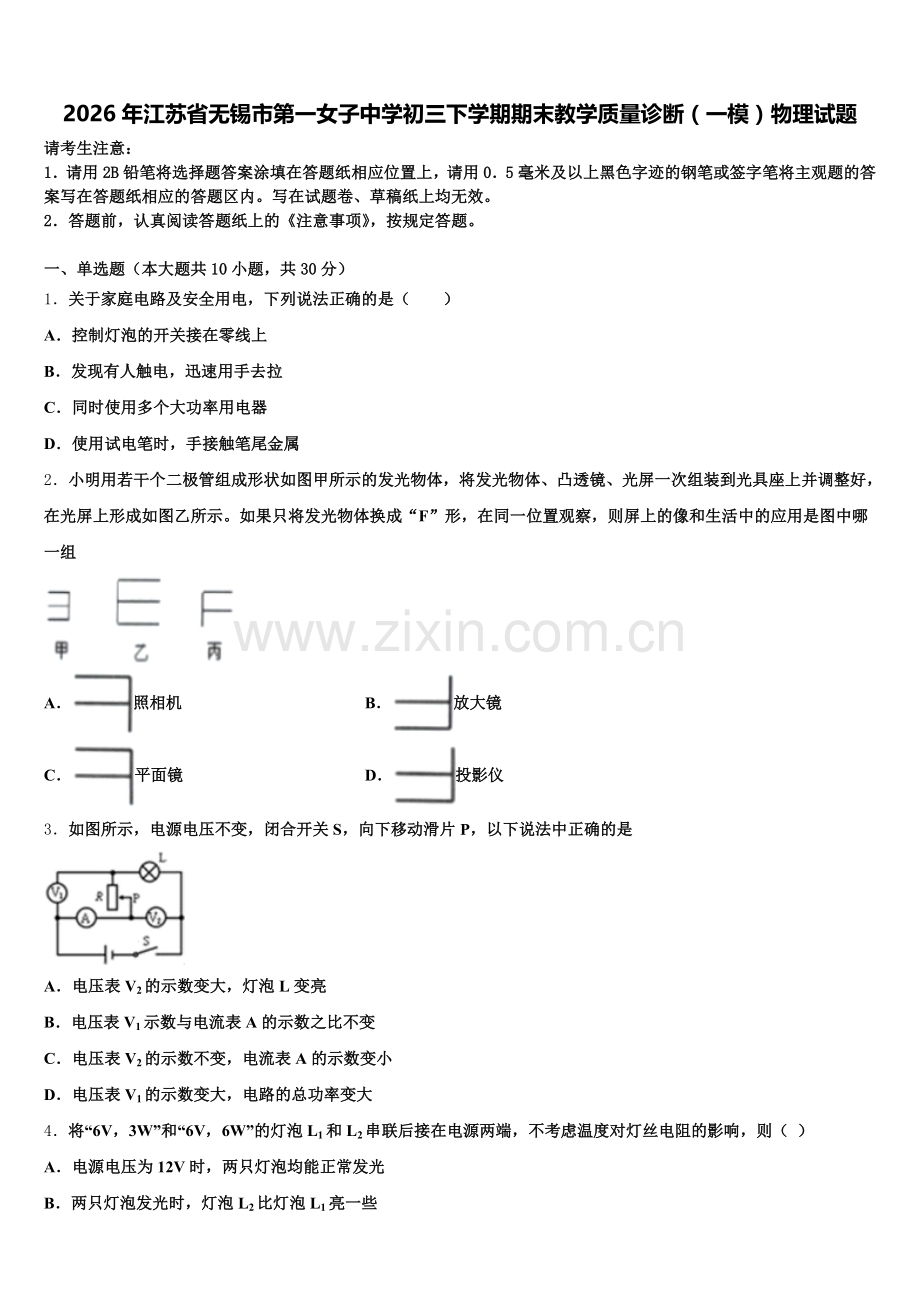

2026年江苏省无锡市第一女子中学初三下学期期末教学质量诊断（一模）物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单选题（本大题共10小题，共30分）
1．关于家庭电路及安全用电，下列说法正确的是（　　）
A．控制灯泡的开关接在零线上
B．发现有人触电，迅速用手去拉
C．同时使用多个大功率用电器
D．使用试电笔时，手接触笔尾金属
2．小明用若干个二极管组成形状如图甲所示的发光物体，将发光物体、凸透镜、光屏一次组装到光具座上并调整好，在光屏上形成如图乙所示。如果只将发光物体换成“F”形，在同一位置观察，则屏上的像和生活中的应用是图中哪一组

A．照相机 B．放大镜
C．平面镜 D．投影仪
3．如图所示，电源电压不变，闭合开关S，向下移动滑片P，以下说法中正确的是

A．电压表V2的示数变大，灯泡L变亮
B．电压表V1示数与电流表A的示数之比不变
C．电压表V2的示数不变，电流表A的示数变小
D．电压表V1的示数变大，电路的总功率变大
4．将“6V，3W”和“6V，6W”的灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（ ）
A．电源电压为12V时，两只灯泡均能正常发光
B．两只灯泡发光时，灯泡L2比灯泡L1亮一些

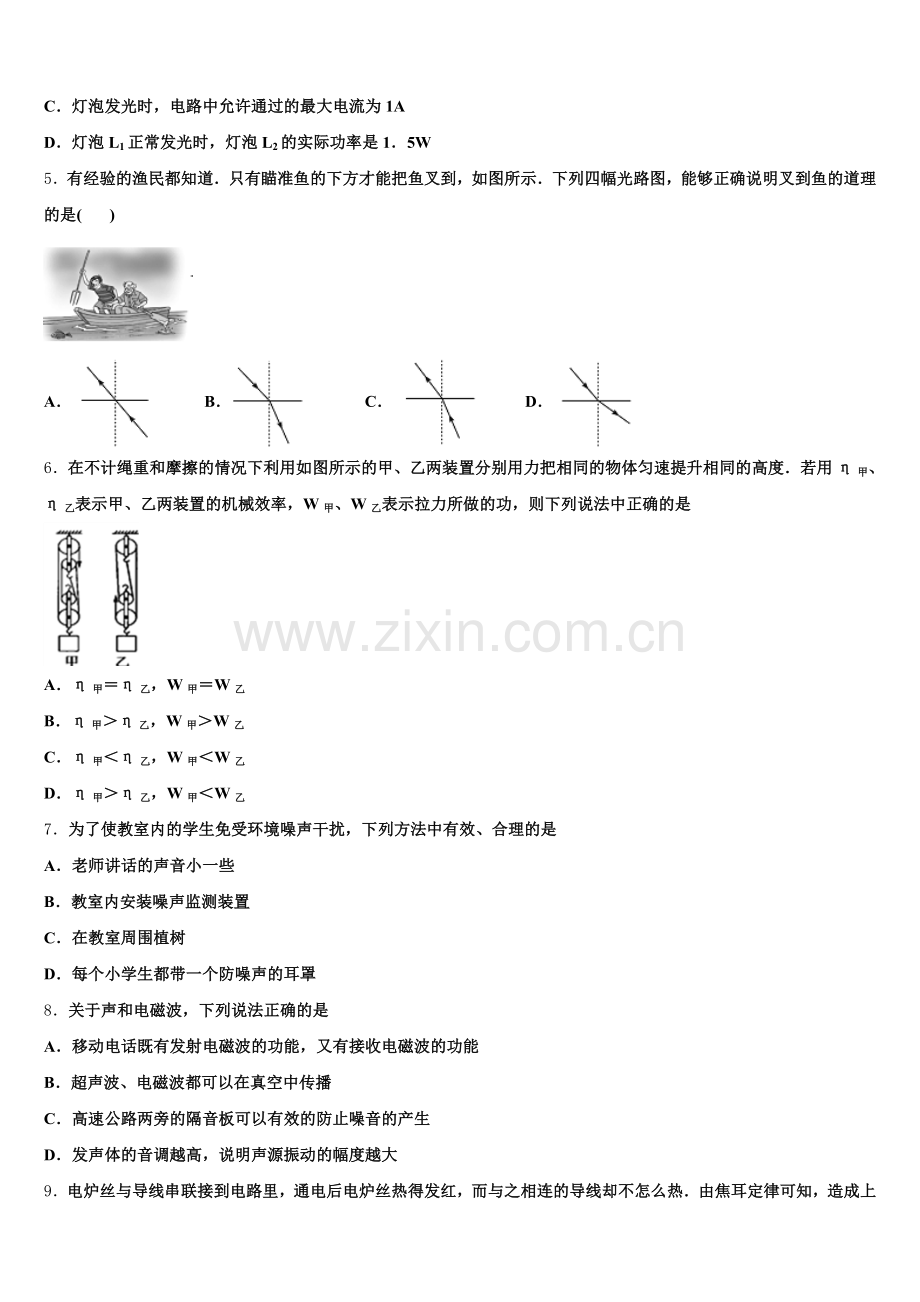

C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L1正常发光时，灯泡L2的实际功率是1．5W
5．有经验的渔民都知道．只有瞄准鱼的下方才能把鱼叉到，如图所示．下列四幅光路图，能够正确说明叉到鱼的道理的是( )

A． B． C． D．
6．在不计绳重和摩擦的情况下利用如图所示的甲、乙两装置分别用力把相同的物体匀速提升相同的高度．若用η甲、η乙表示甲、乙两装置的机械效率，W甲、W乙表示拉力所做的功，则下列说法中正确的是

A．η甲＝η乙，W甲＝W乙
B．η甲＞η乙，W甲＞W乙
C．η甲＜η乙，W甲＜W乙
D．η甲＞η乙，W甲＜W乙
7．为了使教室内的学生免受环境噪声干扰，下列方法中有效、合理的是
A．老师讲话的声音小一些
B．教室内安装噪声监测装置
C．在教室周围植树
D．每个小学生都带一个防噪声的耳罩
8．关于声和电磁波，下列说法正确的是
A．移动电话既有发射电磁波的功能，又有接收电磁波的功能
B．超声波、电磁波都可以在真空中传播
C．高速公路两旁的隔音板可以有效的防止噪音的产生
D．发声体的音调越高，说明声源振动的幅度越大
9．电炉丝与导线串联接到电路里，通电后电炉丝热得发红，而与之相连的导线却不怎么热．由焦耳定律可知，造成上述现象的主要原因是
A．通过电炉丝的电流比导线的电流小得多
B．通过电炉丝的电流比导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝的电阻比导线的电阻大得多
10．妈妈用电动自行车送小婷上学，途中妈妈提醒小婷“坐好，别动！”．这个“别动”的参照物是（ ）
A．电动自行车上的座位 B．路旁的树木
C．迎面走来的行人 D．从旁边超越的汽车
二、多选题（本大题共3小题，共12分）
11．下列说法正确的是
A．化石能、水能、风能均是可再生能源
B．通过裂变或聚变可以获得核能
C．原子是由原子核和核外电子组成的
D．微观粒子按从大到小的顺序排列正确的是分子、原子核、质子、夸克
12．下列说法正确的是
A．雪花飞舞，说明分子在不停地做无规则运动
B．铁块很难被压缩，说明分子之间同时存在着引力和斥力
C．两个光滑的铅块被压紧后“粘”在一起很难拉开，说明分子间存在着引力
D．红墨水在热水中扩散得比在冷水中快，说明温度越高分子热运动越剧烈
13．如图，电源电压不变，R0为定值电阻，灯L1，L2分别标有“6V 6W”、“6V 3W”字样，设灯的电阻不变，当S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P2；已知P1：P2＝9：4，下列说法正确的是

A．L1，L2的电阻之比为1：2
B．电源电压为6V
C．定值电阻R0的阻值为6Ω
D．S分别与a，b接触时，电路的总功率之比为3：2
三、填空题（本大题共5小题，共10分）
14．探究声音的传播时，将手机装入塑料袋，扎紧袋口后用细线悬于水中，用另一部手机拨打袋中的手机，手机接通后能听到手机发出的铃声，这说明_____可在水中传播，我们听出手机铃声是汪峰唱的《飞得更高》，这是根据声音的_____来辨别的．
15．如图甲所示，电源电压恒为6V，滑动变阻器的最大阻值为50Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示 为使电子元件处于正常工作状态，滑动变阻器接入电路的 最大阻值为_____Ω；在电子元件处于正常工作状态下，电路消耗的最大功率为_____；在电子元件处于正常工作状态下且电路消耗的功率最大时，滑动变阻器每分钟发热_____J．

16．如图冰壶比赛过程中，运动员需要在冰壶周围用冰刷进行刷冰,是通过______(选填“做功”或“热传递”)方式增大冰的内能使少量冰因温度升高而熔化,达到_____(选填“减小”或“增大”)摩擦的目的,使冰壶滑行得更远。

17．小华去超市买了一包方便面，想用天平验证其标注的面饼质量是否准确。他将天平放在水平台面上，按如图甲所示调节天平横梁平衡，这一过程中的错误是_____；纠正错误后，测得面饼的质量如图乙所示，为_____g．将该面饼压碎，其质量_____（选填“变大”“变小”或“不变”）。

18．将一个圆柱体分别竖直放在不同液体中，各有少部分体积露出液面。则放在这两种液体中时，圆柱体下表面所受液体压强之比为_____。
四、计算题（本大题共3小题，共29分）
19．一个底面积为10m2的圆柱状水池，装有适量的水，现在将一个体积为20m3、密度为0.8×103kg/m3的物体A放入其中，最终物体A漂浮于水面上．（g=10N/kg），则：
物体A所受到的浮力是多少？如图所示，若将画斜线部分截取下来并取出（其体积为浸入水中体积的一半），则取出的那部分物体的质量是多少？待剩余部分再次静止后，容器底部受到的压强减小了多少？（取出那部分物体带走的水忽略不计）
20．为了响应国家“低碳环保，节能排放”的号召，我国多地设置了共享单车租借站点。质量为55kg的小明同学在上学的路上租借了一辆自行车，从站点到学校的路程为1500m，骑车用时5min（设小明骑车上学做匀速直线运动）。
请解答下列问题：小明骑车的速度是多少？若自行车的质量为15kg，每个轮胎与地面的接触面积为0.005m2，则小明骑车时车对地面的压强是多少？若自行车匀速行驶中所受阻力为人和车总重的0.1倍，则小明骑车的功率是多少？

21．洗碗机是自动清洗餐具的机器。某型号家用洗碗机工作程序为：首先给水箱注水，当水注满时停止注水并自动加热，水温上升到50℃即停止加热，洗涤程序启动，热水从喷管喷出对餐具清洗、喷淋，直到洗涤过程结束，排水泵启动，将水箱中的废水排出。为该洗碗机某次正常工作时的P﹣t图象，水的比热容为4.2×103J/（kg•℃），设水箱中水的初温为20℃，加热效率为80%。

（1）不计水的电阻，求发热电阻R。
（2）该洗碗机正常洗一次碗消耗的电能是多少焦？
（3）已知人工洗一次碗用20kg的水，则改用该洗碗机洗碗，一次可以节约多少千克的水。
五、作图题（本大题共2小题，共4分）
22．有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线
（______）

23．小明用力F将质量均匀木棒的一端抬起，保持如图所示的位置不变，请画出力F力臂L和木棒受到重力的示意图．

六、实验探究题（本大题共3小题，共15分）
24．在研究“导体电流与电阻关系”的实验中，同学们利用了阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行了探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变．
用笔画线代替导线，将图甲中电路连接完整（请用签字笔在答题卡上连线）．闭合开关前，电流表指针如图乙所示，对电流表的操作应该是_____．正确连线后，闭合开关时发现，无论怎样移动滑片电流表指针几乎不动，电压表指针向右偏转且超过满刻度，原因可能是电阻R出现_____现象．排除故障后，先接入15Ω的电阻，调节滑片时电压表示数为3V，观察到电流表示数为0.2A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向_____端（选填“左”或“右”）移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A．分析三次的实验数据，可得出电流与电阻的关系是_____．王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是滑动变阻器阻值太小；要使电压表示数保持3V，要求变阻器的最大阻值最少为_____Ω．
25．在探究水的沸腾、海波和石蜡的熔化规律时，小琴记录的实验数据如下表所示。请回答 下列问题：
（1）在上述三个探究实验中，都需要的测量仪器是_____和_____；
（2）根据表中的实验数据可以判断：石蜡是_____（填“晶体”或“非晶体”）。海波的温度达到 53℃时，其状态是_____；（选填“固态”或“液态”）
（3）根据表中的实验数据可知：该实验中水的沸点是_____℃。
加热时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
石蜡的温度/℃
40
41
42
44
46
47
48
49
51
52
54
56
59
海波 的温度/℃
40
42
44
46
48
48
48
48
48
48
50
53
56
水的温度/℃
92
93
94
95
96
97
98
99
99
99
99
99
99

26．电阻箱是能够直接读出电阻阻值的可变电阻在电路图中用符号表示．为探究导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数1/R的关系，小明设计了图甲所示的实验电路图和乙所示实物连线图，图丙是根据实验数据描绘出的I﹣1/R的图象
（1）如图（乙）是根据图（甲）连接的实物图，请在错误的导线上打×并连接正确；
（________）
（2）闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是_____；
（3）分析实验数据，小明得出实验探究的结论是_____．
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、控制电灯的开关接在了零线上时，更换灯泡时易发生触电事故，故A错误。
B、发现有人触电时，先切断电源，后实施抢救；人是导体，如果拉触电者，施救者也会触电，故B错误。
C、家庭电路中各用电器是并联的，同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故C错误；
D、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故D正确。
2、D
【解析】
根据乙所成甲的像可知，所成像的是放大倒立的实像，如果只将发光物体换成“F”形，在同一位置观察，所成的像也是放大倒立的实像。
A.照相机成倒立、缩小的实像，故A错误；
B.放大镜成正立、放大的虚像；故B错误；
C.平面镜成正立、等大的虚像；故C错误；
D.投影仪成倒立、放大的实像，故D正确。
3、C
【解析】
由电路图可知，滑动变阻器R与灯泡L串联，电压表V1测变阻器两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
因电源电压不变，所以，滑片移动时，电压表V2的示数不变，向下移动滑片P，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表A的示数变小， 由U＝IR可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误，C正确；
因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表V1的示数变大，则电压表V1示数与电流表A的示数之比变大，故B错误；
由P＝UI可知，电路的总功率变小，故D错误。
4、D
【解析】
根据PUI可得，两灯泡的额定电流分别为：I10.5A，I21A，根据欧姆定律可得，两灯泡的电阻分别为：R112Ω，R26Ω；
(1)∵两灯泡的额定电流不相等，∴两只灯泡不可能同时正常发光，故A不正确；
(2)∵串联电路中各处的电流相等，∴电路中的最大电流II10.5A，故C不正确；∵PI2R，且灯泡的亮暗取决于实际功率的大小，∴L1的电阻大，实际功率大，灯泡较亮，故B不正确；灯泡L1正常发光时，灯泡L2的实际功率：P2I2R2(0.5A)26Ω1.5W，故D正确．故选D.
5、C
【解析】
水中鱼反射出的光，在水面处发生了折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到；如图所示：

由此可知，B、D选项光的传播方向错误，A选项折射角等于入射角，故错误，只有C选项正确，故选C．
6、A
【解析】
物体升高的高度和物体重力都相同，根据公式W=Gh可知做的有用功相同；由图可知，动滑轮个数相同，即动滑轮重力相同，提升的高度相同，不计绳重和摩擦,则拉力做的额外功相同．有用功相同、额外功相同，则总功相同，即W甲＝W乙．根据η=可知，机械效率相同，即η甲＝η乙．故A符合题意．
7、C
【解析】
根据题中“为了使教室内的学生免受环境噪声干扰，下列方法中有效、合理的是”可知，本题考查噪声的控制。根据控制噪声的方法和途径，分析各选项是否可以有效合理的减弱噪声。
【详解】
A．老师讲话的声音小一些，并不会降低噪声对学生上课的干扰，故A不符合题意。
B．教室内安装噪声监测装置，只能监测噪声的大小，不能减弱噪声，故B不符合题意。
C．在教室周围植树，可以在噪声的传播过程中有效地减弱噪声，故C符合题意。
D．每个小学生都带一个防噪声的耳罩，虽然可以在耳朵处减弱噪声，但老师讲课的声音也听不见，不是合理的办法，故D不符合题意。
8、A
【解析】
A. 移动电话是利用电磁波工作的，既有发射电磁波的功能，又有接收电磁波的功能，故A正确；
B. 超声波属于声波，不能在真空传播，电磁波在真空和介质中都能传播，故B错误；
C. 高速公路两旁的隔音板可以有效的防止噪音的传播，故C错误；
D. 音调跟频率有关，发声体的音调越高，说明声源振动的频率越大，故D错误。
9、D
【解析】
电炉在使用时，电炉丝和导线串联，在串联电路中，电路处处相等，即：
I电炉丝=I导线 ，
通电时间t相同，根据：Q=I2 Rt，因为
R电炉丝 ＞R导线，
所以电流产生的热量：
Q电炉丝＞Q导线 ，
从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象，
故选D．
10、A
【解析】
小明坐在座位上，妈妈的意思是让她相对于座位没有位置的变化，即相对静止．小明相对于路旁的树木、迎面的行人、从身旁超越的汽车都有位置的变化，即都是运动的，B. C. D都不符合题意，A符合．

二、多选题（本大题共3小题，共12分）
11、BCD
【解析】
A. 风能、水能、是可再生能源，化石能源是不可再生能源，故A错误；
B. 获得核能的利用方法有两种：裂变和聚变，故B正确；
C. 原子是由原子核和电子组成的，故C正确；
D. 根据物质的微观结构，物体是由分子构成的，分子是由原子构成的，原子由原子核和电子组成，原子核是由质子和中子构成的，质子和中子又是由更小的微粒夸克组成。故分子是最大的，接着是原子核、质子，最小的是夸克，故D正确。
故选：BCD.
12、CD
【解析】
A. 雪花飞舞，是宏观的物体的运动，不能说明分子在做无规则运动，故说法错误；
B. 铁块很难被压缩，说明分子之间同时存在着斥力, 故说法错误；
C. 将两块表面平滑的铅块压紧后，它们会粘在一起，说明分子间有引力，说法正确；
D. 将红墨水滴入热水中比在冷水中扩散的快，说明温度越高，分子热运动越剧烈；说法正确．
13、ACD
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式求出灯泡的电阻；然后求出L1，L2的电阻；
（2）已知P1：P2=9：4，根据P=I2R求出两个状态下的电流之比，已知当S与a接触电阻R0与L1串联时电流表示数为0.3A，据此即可求出；当S与b接触R0与L2串联时电路中的电流I2；然后根据欧姆定律和串联电路的特点得出电源电压的表达式，即可求出电源电压和电阻R0的阻值；
（3）利用P=UI即可求出总功率之比。
【详解】
（1）灯泡的电阻：，，
则R1:R2=6Ω:12Ω=1:2，故A正确；
（2）根据P=I2R可得：，，
由图可知：当S与a接触时，电阻R0与L1串联，
根据欧姆定律和串联电路的特点可得电源电压U=I1（R1+R0）=0.3A（6Ω+R0）------------①
当S与b接触时，R0与L2串联；电源电压U=I2（R2+R0）=0.2A（12Ω+R0）-----------②
由①②可得：R0=6Ω，U=3.6V；故B错误，C正确；
（3）总功率之比为P总1:P总2=UI1:UI2=I1:I2=0.3A:0.2A=3:2，故D正确。
故选ACD。

三、填空题（本大题共5小题，共10分）
14、声音 音色
【解析】
声音可以在液体中传播；声音的三个要素是指：音调、响度和音色，音调由振动的频率决定；响度由振动的幅度决定；音色由发生体本身决定．
【详解】
用另一部手机拨打袋中的手机，能听到手机发出的铃声，是由水和空气传过来的，故能说明声音可在水中传播；我们能够清楚地辨别出是汪峰唱歌的声音，这是根据声音的音色来辨别的．
故答案为声音；音色．
15、40 2.4W 1
【解析】
电路电流最小时，滑动变阻器接入电路的阻值最大，电路最小电流为0.1A，由图示图象可知，此时电子元件两端电压：U元件=2V，滑动变阻器两端电压：U滑=U-U元件=6V-2V=4V，由可知，滑动变阻器接入电路的最大阻值：；
电路电流最大时，电路消耗的功率最大，电路最大电流为0.4A，电路消耗的最大功率：P最大=UI最大=6V×0.4A=2.4W，
由图示图象可知，电流为0.4A时，电子原件两端电压：U原件′=4V，
此时滑动变阻器两端电压：U滑′=U-U原件′=6V-4V=2V，滑动变阻器每分钟t=1min=60s产生的热量：Q=W=U滑′I′t=2V×0.4A×60s=1J；
故答案为40；2.4W；1．
16、做功 减小
【解析】
（1）对物体做功，物体的内能增加。温度可能升高。
（2）减小接触面的粗糙程度可以减小摩擦力。
【详解】
刷冰时刷子和冰面之间有摩擦，克服摩擦做功，所以通过做功的方式增加了冰的内能；
冰的内能增加，温度升高，达到冰的熔点，并继续吸热，表面的冰开始熔化，冰壶和冰之间有水，从而减小了摩擦。
17、游码未调至零刻度线 83.4 不变
【解析】
在调节天平横梁平衡时，应将游码调到零刻度线，甲图中的错误是：天平调平衡时，游码未调至零刻度线，使用这种天平测出的物体质量将偏大；由图乙知道，面饼的质量是：m＝50g+20g+10g+3.4g＝83.4g；由于质量不随物体形状的改变而改变，所以，将该面饼压碎，面饼只是形状发生改变，但质量不变。
18、1：1
【解析】
圆柱体分别竖直放在不同液体中，各有少部分体积露出液面，说明圆柱体在不同液体中均处于漂浮状态，所受浮力相等，
由F浮＝F向上﹣F向下可知，圆柱体下表面受到的液体向上的压力F1＝F2，
由p＝可知，压力F和受力面积S均相等，圆柱体下表面所受液体压强相等，即压强之比为1：1.

四、计算题（本大题共3小题，共29分）
19、（1）1.6×105N．（2）6.4×103kg．（3）6400Pa．
【解析】
解：（1）由得，物体A的质量：
mA=ρAVA=0.8×103kg/m3×20m3=1.6×104kg，
则
GA=mAg=1.6×104kg×10N/kg=1.6×105N．
因为物体A漂浮于水面上，所以，
F浮=GA=1.6×105N．
（2）由F浮=ρ水gV排得：
，,
取出的那部分物体的体积
，
由得质量：
m′=ρAV′=0.8×103kg/m3×8m3=6.4×103kg，
（3）根据取出的那部分物体的重力
G′=m′g=6.4×103kg×10N/kg=6.4×104N．
因为△F=G′=6.4×104N，所以
．
答：（1）物体A所受到的浮力是1.6×105N．
（2）取出的那部分物体的质量是6.4×103kg．
（3）待剩余部分再次静止后，容器底部受到压强减小了6400Pa．
20、（1）小明骑车的速度是5m/s；（2）小明骑车时车对地面的压强是7×104Pa；（3）小明骑车的功率是350W。
【解析】
（1）已知路程和时间。利用计算小明骑车的速度；
（2）小明骑车时车对地面的压力等于车和自身的重力之和，根据F=G=mg求出其大小，受力面积为两个轮胎与地面的接触面积之和，根据求出对地面的压强。
（3）共享单车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，根据阻力与人和车总重的关系求出阻力，进而可知牵引力大小，然后根据求出小明骑车的功率。
【详解】
（1）由题意知，t=5min=300s，
则小明骑车的速度：；
（2）小明骑车时车对地面的压力：
，
S=0.005m2×2=0.01m2，
则小明骑车时车对地面的压强：；
（3）因为单车做匀速直线运动，处于于平衡状态，受到的牵引力和阻力是一对平衡力，二力大小相等，所以牵引力：
F牵=f=0.1G总=0.1×700N=70N，
则小明骑车的功率：。
21、（1）48.4Ω（2）1.6956×106J（3）12
【解析】
（1）由图乙知道，洗碗机加热时的功率是P加热＝1000W，
由P＝UI＝知道，发热电阻的阻值是：R＝＝48.4Ω；
（2）洗碗机注水时不消耗电能，由图乙知道，洗碗机加热时的功率为1000W，工作的时间为21min，洗碗机加热时消耗的电能是：W加热＝P加热t加热＝1000W×21×60s＝1.26×106J，
由于洗碗机清洗喷淋时的功率为120W，工作时间为60min，所以，洗碗机清洗喷淋时消耗的电能是：W清喷＝P清喷t清喷＝120W×60×60s＝4.32×105J，
由于洗碗机排水的功率为60W，工作的时间为1min，
由P＝知道，洗碗机排水时消耗的电能是：W排＝P排t排＝60W×60s＝3.6×103J，
该洗碗机正常洗一次碗消耗的电能是：
W＝W加热+W清喷+W排＝1.26×106J+4.32×105J+3.6×103J＝1.6956×106J；
（3）由η＝×100%知道，加热过程中水吸收的热量是：
Q吸＝W加热η＝1.26×106J×80%＝1.008×106J，
由Q吸＝cm（t﹣t0）知道，水箱注满水时水的质量是：
m水＝＝8kg，
人工洗一次碗用20kg的水，改用该洗碗机洗碗，则一次可以节约水的质量是：
△m＝m水′﹣m水＝20kg﹣8kg＝12kg。

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据像物关于平面镜对称性，作出A点通过镜面所成的像点，所有反射光线的反向延长线相交形成了虚像，可以确定出过B点的反射光线和入射点，由A点和入射点确定出入射光线．
【详解】
根据平面镜成像特点，作出A点的像点A′，连接A′B，与镜面相交与O点，O点为入射点，OB为反射光线，再连接AO为入射光线．如图：

此类作图依据是平面镜成像的原理，如果根据反射定律是不能一次找准正好经过B点的反射光线的；而平面镜成像时，是反射光线的反向延长线相交形成物体的像，所以找出物体的像后，连接像点到B点，则OB一定为其中一条反射光线．
23、
【解析】
质量均匀的木棒的重心在其中心，过木棒的重心沿竖直向下画一条带箭头的线段，并用G表示；反向延长动力F得到动力作用线，再过支点O作动力作用线的垂线段得到力F的力臂L．如图所示：

六、实验探究题（本大题共3小题，共15分）
24、 调零 断路 左 电压一定时，通过导体的电流与导体电阻成反比 15
【解析】
（1）研究“导体电流与电阻关系”的实验中，电压表应测量定值电阻两端的电压，由此完整电路的连接，如图所示：

（2）电流表指针没有指在零刻度线上，应先对电流表调零；
（3）电路正确连接后，闭合开关，移动滑片P，电流表无示数，但电压表示数有示数且很大，则故障原因可能是定值电阻断路了；
（4）由图丙，电流表的量程为0﹣0.6A，分度值0.02A，示数为0.2A；此时R两端电压为3V，因为导体电流与电阻关系中要保持R两端电压不变，当用10Ω电阻代替15Ω电阻接入电路，总电阻减小，根据欧姆定律可知电路中电流变大，滑动变阻器分得的电压变大，电阻分得的电压减小，所以应调节滑片向左移动，减小滑动变阻器接入电路的电阻，使电压表的示数保持不变；
（5）三次实验电阻分别为15Ω、10Ω、5Ω，三次通过的电流分别是0.2A、0.3A、0.6A．每次的电流与电阻和乘积相等，由此可得：电压一定时，通过导体的电流与导体电阻成反比；
（6）由题意知，滑动变阻器两端的电压应为U滑=4.5V﹣3V=1.5V
据串联电路的电流相等，所以使用30Ω的定值电阻时，
则：=，解得R变=15Ω，即变阻器最大值最小为15Ω．
25、温度计 秒表 非晶体 液态 99
【解析】
（1）探究水的沸腾、海波和石蜡的熔化规律时，需要记录温度随时间的变化情况，所以需要记录时间的秒表和测量温度的温度计；
（2）由表格中数据可以看出，石蜡没有固定的熔点，所以石蜡为非晶体；海波在 4分钟 到9分钟时间内温度保持 48℃不变，所以海波的熔点是 48℃ ；海波的温度达到 53℃时，温度超过了熔点，说明此时已完全熔化完，为液态；
（3）由表格中数据可知，当水的温度达到 99℃ 时，温度不再发生变化，所以水的沸点是 99℃ .
26、 [Failed to download image : ]电阻箱断路 在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比
【解析】
（1）原电路中，电压表测电源电压是错误的，应测电阻电阻箱的电压，如下改正：
（2）经分析，闭合开关后，小明发现电压表有示数，电流表无示数，原因可能是电阻箱断路；
（3）由图知，电流随电阻倒数的变化关系为过原点的直线，故小明得出实验探究的结论是：在导体两端电压不变的条件下，通过导体的电流I跟导体电阻倒数成正比．
