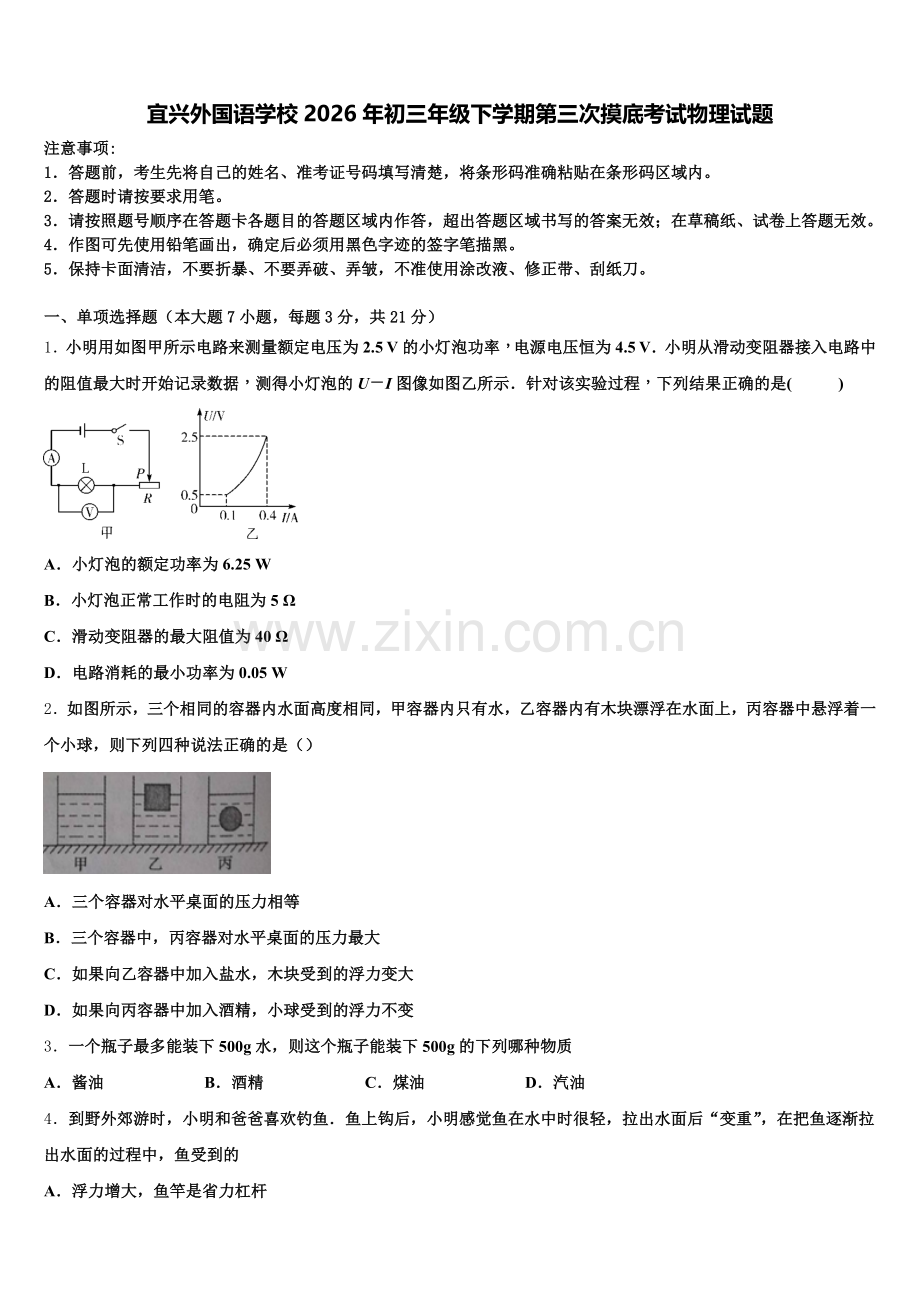

宜兴外国语学校2026年初三年级下学期第三次摸底考试物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．小明用如图甲所示电路来测量额定电压为2.5 V的小灯泡功率，电源电压恒为4.5 V．小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U－I图像如图乙所示．针对该实验过程，下列结果正确的是(　 　)

A．小灯泡的额定功率为6.25 W
B．小灯泡正常工作时的电阻为5 Ω
C．滑动变阻器的最大阻值为40 Ω
D．电路消耗的最小功率为0.05 W
2．如图所示，三个相同的容器内水面高度相同，甲容器内只有水，乙容器内有木块漂浮在水面上，丙容器中悬浮着一个小球，则下列四种说法正确的是（）

A．三个容器对水平桌面的压力相等
B．三个容器中，丙容器对水平桌面的压力最大
C．如果向乙容器中加入盐水，木块受到的浮力变大
D．如果向丙容器中加入酒精，小球受到的浮力不变
3．一个瓶子最多能装下500g水，则这个瓶子能装下500g的下列哪种物质
A．酱油 B．酒精 C．煤油 D．汽油
4．到野外郊游时，小明和爸爸喜欢钓鱼．鱼上钩后，小明感觉鱼在水中时很轻，拉出水面后“变重”，在把鱼逐渐拉出水面的过程中，鱼受到的
A．浮力增大，鱼竿是省力杠杆

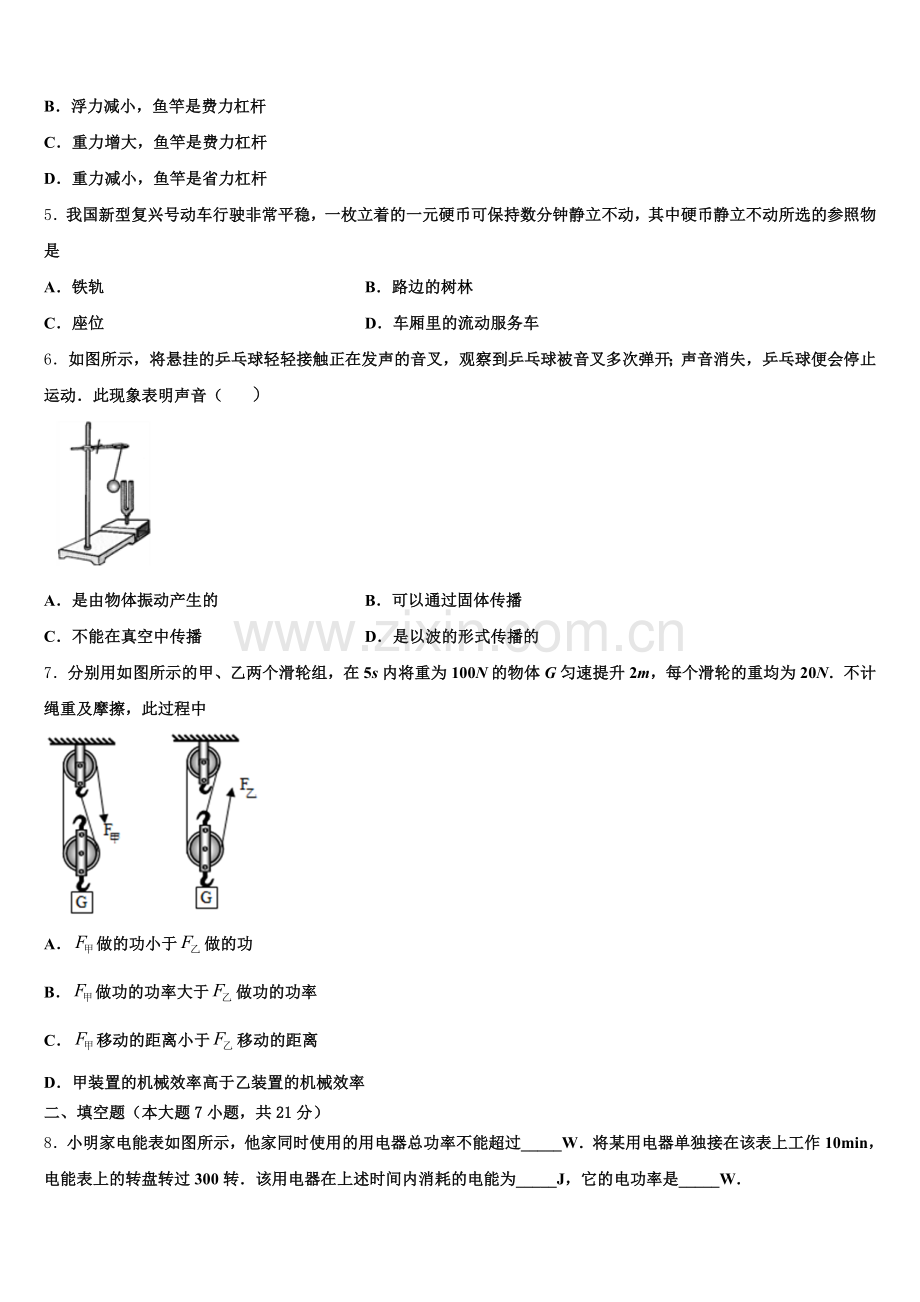

B．浮力减小，鱼竿是费力杠杆
C．重力增大，鱼竿是费力杠杆
D．重力减小，鱼竿是省力杠杆
5．我国新型复兴号动车行驶非常平稳，一枚立着的一元硬币可保持数分钟静立不动，其中硬币静立不动所选的参照物是
A．铁轨 B．路边的树林
C．座位 D．车厢里的流动服务车
6．如图所示，将悬挂的乒乓球轻轻接触正在发声的音叉，观察到乒乓球被音叉多次弹开；声音消失，乒乓球便会停止运动．此现象表明声音（ ）

A．是由物体振动产生的 B．可以通过固体传播
C．不能在真空中传播 D．是以波的形式传播的
7．分别用如图所示的甲、乙两个滑轮组，在5s内将重为100N的物体G匀速提升2m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中

A．做的功小于做的功
B．做功的功率大于做功的功率
C．移动的距离小于移动的距离
D．甲装置的机械效率高于乙装置的机械效率
二、填空题（本大题7小题，共21分）
8．小明家电能表如图所示，他家同时使用的用电器总功率不能超过_____W．将某用电器单独接在该表上工作10min，电能表上的转盘转过300转．该用电器在上述时间内消耗的电能为_____J，它的电功率是_____W．

9．在某些干早缺水的地区，人们常采用如图所示的方法收集土壤中的水分．土壤中的水分在接触塑料薄膜前发生了______填写物态变化名称现象；水蒸气在塑料薄膜下凝结成水珠过程中，______填“吸收”或“放出”热量．

10．爷爷是远视眼，需配_______透镜来矫正．雨过天晴，天空出现美丽的彩虹，是光的_______现象．
11．“西电东送”是将我国西部发电厂发出的电输送到我国东部，由发电厂输出的电功率是一定的，它决定于发电机组的发电能力．发电机的功率不变，根据P=UI，若_____输电线路中的电压U，那么线路中的电流I一定会减小．输电线路的电能损耗主要是输电线电流热效应，因为输电线损失的热功率P=I2R，如果线路中电流降低到原来的一半，那么线路中损失的热功率就减少为原来的_____，所以_____办法可以有效地降低输电线路中的热损失．
12．在学习了机械能的转化和守恒之后，教师让学生考察日常生活中有关的能量转化现象，并从中发现问题．小华说：前几天我买了一个氢气球，不小心氢气球飞上了天，在氢气球上升的过程中，机械能增加了，这份增加的机械能是由什么能量转化而来的呢?接着，老师做了以下实验，引导学生分析思考：液体和气体很多时候具有相似的性质，我们不妨先看看木块在水中上浮的情况实验发现，把木块浸没在水中，当撤去对木块的压力时，由于____，木块上浮.木块升高了，机械能增加了，而这时，会有一部分水下去填补木块原来占据的位置，水面有所下降，所以水的重力势能____(选填“增加”或“减少”)了；假设气球在空气中上升和木块在水中上浮原理是相同的，你能解释小明小军提出的问题了吗?请试着分析一下：___．
13．如图所示,用手把一个圆柱体物块浸没在水中．物块的上表面受到水的压力大小为14.7 N,它的下表面受到水的压力大小为20.5 N,物块受到的浮力大小为_________N,浮力的方向为_________;若物块重为8 N,放手后这个物块将_________(选填“上浮”“悬浮”或“下沉”)．

14．小明在家中用煤气灶将初温为20℃，质量为2kg的一壶水加热到80℃，这是通过______的方式使水的内能______．如果煤气完全燃烧放出的热量只有60%被水吸收，则至少需要燃烧______kg的煤气 [水的比热容为4.2×103J/(kg·℃)，煤气的热值为4.2×107J/kg]。
三、作图题（共7分）
15．一束光从空气斜射入水中，发生反射和折射，其中画出了反射光线，请面出入射光线和大致折射光线并标出入射角的大小．
（____）

16．在图中画出物体AB在平面镜MN中所成的像．
（_____）

17．请作出凸透镜上对应光线的光路图.
（____）

四、实验题（本大题共5小题，共20分）
18．小珠利用电压恒为6V的电源，对标有“2.5V”字样的小灯泡进行“测量小灯泡的电功率”实验。

实验次数
电压U/V
电流I/A
小灯泡亮度
1
0.5
0.10
不亮
2
1.5

偏亮
3
2.5
0.28
正常
4
2.8
0.30
更亮
（1）请用笔画线代替导线，完成1图所示实物图的连接。小珠正确连接电路后，应将滑片移动到_____端（选填“A”或“B”），然后闭合开关，进行了4次测量，并将有关数据及现象记录在表格中。在第1次实验中小灯泡不亮的原因是_____；第2次实验时电流表示数如2图所示，示数为_____A；分析表中信息，小灯泡的额定功率为_____W，此实验中滑动变阻器的最大阻值至少是_____Ω。
19．如图所示是“探究动能大小与什么因素有关”的示意图．

（1）小明用两辆完全相同的小车，在其中一辆小车上放一个砝码，然后让它们从同一斜面的同一位置由静止释放，撞击置于水平面上的木块，如图甲．
①将小车从同一位置处释放，目的是为了控制小车到达水平面的_____相同．
②该实验中所探究的物体动能是指_______（选填“小车”或“木块”）的动能，该实验物体动能的大小是通过比较_____来反映的．根据实验得出结论：动能大小与质量大小有关．
（2）小红改变实验方案：让同一小车，从同一斜面的不同高度由静止释放，撞击水平面上的木块，如图乙．发现：木块滑行的距离不一样远．根据这一现象，能做出以下哪个判断？_____．
A．动能大小与质量无关，一定还与其他因素有关
B．动能大小除了与质量有关外，一定还与其他因素有关
C．不能判断物体动能大小是否与质量有关，但动能大小一定与质量外的其他因素有关
（3）小车从斜面上滑下的过程中，将_____能转化为______能．
（4）小红利用以上实验器材准备探究“阻力对物体运动的影响”．为完成探究任务，她需要从下面提供的器材中选择_______（填序号即可）．提供的器材；①弹簧测力计：②砝码；③毛巾和棉布．
20．在一次郊游中，小明拾到一块颜色特别的石块，他想通过实验测出这块石块的密度．

（1）天平的横梁平衡时，发现指针静止在分度盘上的位置如图甲所示，此时应将平衡螺母向______选填“左”或“右”移动．
（2）用调节好的天平测石块的质量，所用砝码和游码的位置如图乙所示，则石块的质量是______g，再用量筒测出石块的体积如图丙所示，则石块的密度是______g/cm1．
（1）上述实验操作过程，发现会导致测量的密度值偏小，原因是______．
21．小明用如图甲、乙所示的装置，分别探究“通电螺线管外部磁场的分布”和“电磁感应现象”．
在图甲中，闭合开关后，通电螺线管的右端为____极．（选填“N”或“S”）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，这样操作是为了探究通电螺线管外部磁场方向和_____有关．图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，灵敏电流计的指针___（选填“会”或“不会”）偏转．这说明闭合电路的部分导体在磁场中做__运动时，导体中会产生感应电流．小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，请你从实验装置和操作上各提一条改进建议．
装置改进：___________________操作改进：_____________
22．探究光的反射规律的实验装置如图甲所示．

序号
入射角
反射角
1
30°
30°
2
45°
45°
3
60°
60°
（1）实验探究的问题是（______）
A．光能否发生反射？ B．光线是否沿直线传播？
C．光是否只能在镜面上反射？ D．反射光线的位置有什么规律？
（2）为使光路能在纸板上呈现出来，采取的做法是（_____）
A．向纸板喷烟或雾 B．使光束垂直纸板射到O点
C．使光束紧贴纸板射到O点 D．纸板与镜面夹角为450
（3）∠BON是_______角（选填“入射”或“反射”）．
（4）改变入射光的方向，测得数据如表所示，得出反射角与入射角大小_______．
五、计算题（本大题共2小题，共13分）
23．如图所示，重为800N的物体放在水平地面上，物体的底面积为0.04m2，搬运工人用重为240N滑轮组将物体匀速提升，工人所用的拉力F为400N，物体在10s上升了4m。 求：
未提物体时，物体对水平地面的压强。滑轮组的机械效率为多少？拉力F所做的功的功率为多少W？
24．如图甲是某款电热水龙头，即开即热、冷热兼用。图乙是它的原理电路图，R1、R2为电热丝。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如表。不考虑温度对电阻丝值的影响，请回答下列问题：

产品名称
即热式热水龙头
应用场所
厨房、卫生间
额定功率
温水 2200W
热水 3300W
额定电压
220V
额定频率
50Hz
防触电类型
Ⅰ类（最高等级）
（1）开关与1、2接触时，水龙头放出的水是温水还是热水？此时电路中的电流多大？
（2）R2的电阻值多大？
（3）水龙头放热水时，正常工作20s，消耗的电能是多少？若不计热量损失，在此过程中可将多少kg的水从18℃加热到48℃？
六、综合能力题（本大题共3小题，共18分）
25．如图为一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220V．水箱装水最多0.3kg，加热功率有大小两个挡位．设计师最初设计的内部电路有如图-2甲、乙两种接法，其中电热丝R1=56Ω，R2=44Ω.
高温水蒸气熨烫衣服时，水蒸气遇到衣服迅速_______成小水珠，放出热量，将衣服熨平（填物态变化名称）．如果选择甲电路，电路中最大电流为______A;如果选择乙电路，电路中最大电流为_________A,由于两个电路中所选熔断器里的熔丝允许通过的最大电流为8.2A,故设计师最终选择了甲电路．（计算结果保留一位小数）请分别计算这款挂烫机两个挡位的额定功率__________．若将水箱中0.22kg的水从25℃加热到100℃，挂烫机至少需要加热多长时间________？[水的比热容c=4.2×103J/（kg·℃）]
26．如图是小明和小丽设计的拉力健身器示意图，在拉环处加拉力时，滑杆PQ可随之自由滑动（导线对滑杆滑动无影响）．已知：在弹性限度内，弹簧伸长的长度与受到的拉力大小成正比．老师认为他们的设计有不足之处，应在电路中串联一个定值电路．
串联的定值电阻在电路中的作用是________． 小明和小丽的改进方案分别如下：
小明：把定值电阻串联接在A、B之间．
小丽：用定值电阻替换电流表．
若按照小明的方案，闭合开关，向右拉动拉环，滑片P向右移动的过程中，电压表的示数________（填“变大”、“变小”或“不变”），若按照小丽的方案，闭合开关，当拉力为0N时，滑片P在B端，电压表示数为0V，当拉力为300N时，电压表示数为3V；当拉力为600N时（在弹性限度内）电压表示数________6V（填“大于”、“小于”或“等于”）．
27．阅读短文，回答问题：
电动车因为具有轻便、快捷和环保等优点备受大家喜爱．通常说的电动车是以蓄电池作为能量来源．为了能使蓄电池的使用寿命更为长久，作了放电余留20%左右即停止电能输出的电路设计．如表是某型号电动自行车的相关数据．
整车
整车质量
40kg
最高车速
10m/s
最大噪音
62dB
效率
75%
蓄电池
容量
0.5kW·h
供电电压
48V
电动机
额定电压
48V
（1）如图所示的实验中，能反映电动机工作原理的是如下图中的________________．
关于电动车，下列说法中错误的是（_________）
A．电瓶车手把相当于轮轴 B．紧急刹车时，人会向前倾导致人的动能变大
C．行驶过程中轮胎发热，轮胎内能一定增大 D．后视镜用凸面镜是为了扩大视野电动车中改变车速的控制器相当于是实验室中的____________（填物理实验器材名称），它和电动机应该________选填“串联”或“并联”）在一起使用．该电动车最多能输出的机械能为___________J.立志考一中高中部的李晨滔同学骑着该电动车，以最大规定速度在水平路面匀速行驶时，且该电动车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图象如图所示．则该过程中电动车克服摩擦力做功的功率为225W，则晨滔同学的的质量是_________kg.（g取10N/kg）

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额 =U额 I=2.5V×0.4A=1W，故A错误；由I=U/R可得，灯泡正常工作时的电阻：RL =U额/I=2.5V/0.4A=6.25Ω，故B错误；电源电压一定，由I=U/R可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大=UI最小=4.5V/0.1A=45Ω，此时灯泡的电阻：RL =UL/I最小=0.5V/0.1A=5Ω，滑动变阻器的最大阻值：R滑最大 =R总最大-RL =45Ω-5Ω=40Ω，故C正确；由P=UI可得电路消耗的最小功率：P总最小 =U总 I最小 =4.5V×0.1A=0.45W，故D错误，故选C．
2、A
【解析】
AB．依据阿基米德原理，物体所受浮力等于排开水所受的重力，把木块和小球都换成等质量的水，则三者装的水一样多。所以对水平桌面压力相等，故A正确，B错误；
C．如果向乙中加入盐水导致液体密度变大，根据，导致浮力变大，木块上浮减少排开水的体积直到浮力等于重力平衡，故C错误；
D．最后一项加入酒精导致液体密度变小，小球下沉，浮力由等于重力变为小于重力，浮力变小，故D错误。
故选A。
3、A
【解析】
一个瓶子最多能装下500 g水，这个瓶子的容积是500cm3酒精、煤油、汽油的密度都小于水的密度，酱油的密度大于水的密度，所以能装下500 g的酱油．
故选A。
4、B
【解析】
把鱼逐渐拉出水面的过程中，鱼排开水的体积逐渐减小，根据F浮＝ρ液gV排可知：鱼受到的浮力逐渐减小，而鱼的重力是不变的，由于钓鱼线对鱼施加的拉力等于鱼的重力减去浮力；所以拉力逐渐变大，即感到鱼“变重”；
钓鱼竿在使用时，动力臂小于阻力臂，是一种费力杠杆；由此可知选项B正确．
5、C
【解析】
A、硬币和铁轨之间发生了位置的改变，以铁轨为参照物，硬币是运动的，故A错误；
B、硬币和路边的树林之间发生了位置的改变，以路边的树林为参照物，硬币是运动的，故B错误；
C、硬币和座位位置没有发生变化，以座位为参照物，硬币是静止的，故C正确；
D、硬币和流动服务车之间发生了位置的改变，以流动服务车为参照物，硬币是运动的，故D错误．
6、A
【解析】
声音是由物体的振动产生的；振动停止，发声停止．“将悬挂的乒乓球轻轻接触正在发声的音叉，观察到乒乓球被音叉多次弹开；声音消失，乒乓球便会停止运动”是通过乒乓球的摆动把音叉的振动放大．此现象表明声音是由物体振动产生的．
7、C
【解析】
根据题意知道，甲乙滑轮组提升物体的重力G相等，物体上升的高度h和匀速提升时间t均相等，动滑轮的重力G动 相等．不计绳重及摩擦，克服物体和动滑轮重力做的功为拉力做的总功，由W总=（G+G动）h得，F甲做的功等于F乙 做的功，故A错误；由P=W总/t得，F甲做功的功率等于F乙做功的功率，故B错误；由图知道，n甲=2，n乙=3，由s=nh得，F甲移动的距离小于F乙移动的距离，故C正确；有用功为克服物体重力做的功，由W有=Gh知道，两滑轮组做的有用功相等，且两滑轮组拉力做的总功相等，由η=W有/W总×100%知道，甲装置的机械效率等于乙装置的机械效率，故D错误，故选C．

二、填空题（本大题7小题，共21分）
8、2200 3.6×105 600
【解析】
[1]图中电能表的使用电压为220V，允许通过的最大电流为10A，由P=UI可知同时使用的用电器总功率不能超过
220V×10A=2200W;
[2]电能表上3000r/kw·h表示电路中用电器每消耗1kW·h的电能，电能表的表盘转过3000转，则当电能表上的转盘转过300转时．该用电器消耗的电能为
0.1kW·h=3.6×105J；
[3]此过程所用时间为10min=600s，所以用电器的功率
P=W/t=3.6×105J/600S=600W.
9、汽化 放出
【解析】
[1]根据题意，塑科薄膜盖住坑口，土壤中的水分会汽化（蒸发）变为水蒸气；
[2]水蒸气在塑料薄膜下凝结成水珠，是液化过程，液化过程放热．这样水被聚焦起来．
重点是汽化和液化的物态变化过程，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要多了解一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系．
10、凸 色散
【解析】
远视眼是晶状体会聚能力减弱，使像成在了视网膜的后面，需要佩戴凸透镜进行矫正．
雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散现象．
11、提高 提高电压
【解析】
发电机的功率P不变，根据P=UI得到，U变大，I变小；线路中电流降低到原来的一半， R不变，根据P=I2R得到，损失的热功率P损=R=I2R=P，损失的热功率就减少为原来的，采用超高压远距离输电可以大大降低输电线路的热功率损失．
12、所受浮力大于自身的重力 减小 氢气球增加的机械能来自于下降空气的机械能
【解析】
浸没在水中的木块，当撒去对木块的压力时，由于所受浮力大于自身的重力，所以木块上浮．木块升高了，机械能增加了，会有一部分水下去填补木块原来占据的位置，水面有所下降，所以水的重力势能减少了．与木块在水中上升的情况相似，氢气球在空中上升，其机械能增加，氢气球上升后，周围有一部分空气过来填充氢气球原来占据的空间，所以有一部分空气下降，其机械能减小，氢气球增加的机械能来自于下降空气的机械能．
13、5.8 竖直向上 下沉
【解析】
(1)圆柱体受到的浮力：F浮＝20.5N−14.7N＝5.8N；浮力的方向是竖直向上的．(2)G物＝8N>F浮，所以放手后，这个物块将下沉．
（1）物体浸在液体（或气体）中，物体将受到的液体（或气体）对它产生的压力，求出合力，即受到的浮力，从而得出浮力产生的原因是液体（或气体）对物体上下表面的压力差；浮力的方向是竖直向上的．（2）根据浮力和重力的大小关系，判断物块最后的状态．
14、热传递 增加 0.02
【解析】
用煤气灶加热使水的温度升高，内能增加，这是热传递的方式改变内能的；
初温为20℃，质量为2kg的一壶水加热到80℃，吸收的热量为：
；
煤气完全燃烧放出的热量只有60%被水吸收，则煤气燃烧放出的热量为：
；
需要燃烧煤气的质量为：

点睛：重点是吸热公式和热值公式的应用，注意公式应用时单位要统一，特别是热值公式应用时，有时要用到体积，有进要用到质量，要统一单位后再计算．

三、作图题（共7分）
15、
【解析】
试题分析：根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，先作出法线，再画出入射光线．
根据作出的入射光线，由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，画出折射光线
解：先过反射点垂直界面画出法线，在法线左侧向反射点画出入射光线，反射角等于90°﹣45°=45°，所以入射角等于45°；
在法线右侧的水中从O点画出折射光线，注意折射角小于45°，如图所示：

【点评】特别强调不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线．
16、
【解析】
根据平面镜成像的特点：平面镜所成的像与物等大，像与物离镜面的距离相等，即像与物关于镜面对称，故过A与B分别作平面镜的垂线，在垂线上找出对称点A'与B'，因平面镜成的是虚像，用虚线连接A'B'即为所作像．

17、
【解析】
过焦点的光线经凸透镜后，折射光线平行于主光轴，如图所示:

四、实验题（本大题共5小题，共20分）
18、 B 灯泡的实际功率太小 0.22 0.7 55
【解析】
（1）电压表选用小量程与灯并联，如下所示：

（2）为了保护电路，小珠正确连接电路后，应将滑片移动到B，然后闭合开关；在第1次实验中小灯泡的实际功率： ＝0.5V×0.10A＝0.05W，灯不亮的原因是：实际功率过小；第2次实验时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.22A；由表格数据知：小灯泡的额定功率为： ＝2.5V×0.28A＝0.7W；由表中第（1）次数据根据串联电路的规律和欧姆定律，变阻器的电阻为： ，所以滑动变阻器的最大阻值至少是55Ω。
19、速度 小车 木块被推出的距离 C 重力势 动 ③
【解析】
（1）①要探究动能大小与质量的关系，需控制速度相同，为了使小车在水平面运动时的起始速度相等，需将质量不同的小车从斜面上的同一高度处由静止滑下；
②该实验研究的主体是小车，研究的是小车的动能；物体动能的大小是通过木块被撞开的距离大小反映的，木块被撞的越远，说明小球的动能越大，这里采用了转换法；
（2）同一小车，从同一斜面的不同高度由静止释放，那么小车到达水平面时的速度就不同，小车推动木块做功，运动距离越远，做功越多，动能越大，小车质量一定，不能判断物体动能大小是否与质量有关，动能大小一定与质量外的其他因素有关；故选C；
（3）小车从斜面上滑下时，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能；
（4）探究“阻力对物体运动的影响”需要选择与接触面粗糙程度有关的毛巾和棉布．
20、右 24 2.4 绳子较粗，使测量体积偏大
【解析】
（1）从图甲中可知指针左偏，应将平衡螺母向右调节；
（2）从图乙中得到石块质量：m=20g+4g=24g，
从图丙中得到石块的体积：V=60ml-50ml=10ml=10cm1，
石块的密度：ρ==2.4g/cm1；
（1）由于实验中用的是塑料绳，绳子较粗，使测出的石块体积偏大，根据：得到密度偏小．
21、N； 电流方向； 会； 切割磁感线； 换强磁铁（或绕制线圈）； 快速移动导体（或磁铁）。
【解析】
（1）在图甲中，闭合开关后，根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的右端为N极；
（2）在图甲实验过程中，将电源正负极对调，发现小磁针的偏转方向发生改变，即电流方向影响磁场的方向，所以这样操作是为了探究通电螺线管外部磁场方向和电流方向有关；
（3）图乙中，闭合电路中的一部分导体AB静止不动，当磁体左右运动时，导体能切割磁感线，所以灵敏电流计的指针会偏转．这说明闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流；
（4）小明观察在图乙实验中发现电流表指针偏转不明显，为了使指针偏转明显，从实验装置上的改进为：换用磁性更强的磁体或用多匝线圈代替导体进行实验，这样产生的感应电流大，现象明显；
从操作上的改进建议为：加快导体（或磁体）切割磁感线运动的速度，因为速度越快，产生的感应电流也越大，现象明显。
22、D C 反射 相等
【解析】
（1）该实验探究的问题是反射光线的位置有什么规律；故ABC不符合题意，D符合题意；
（2）当两块硬纸板在一个平面内时，可以看到入射光线和反射光线，为使光路能在纸板上呈现出来，应使光束紧贴纸板射到O点，故C正确，ABD错误；
（3）∠BON是反射光线与法线的夹角，所以是反射角；
（4）由表中数据可知反射角等于入射角．

五、计算题（本大题共2小题，共13分）
23、（1）20000Pa；（2）66.7%；（3）480
【解析】
（1）未提物体时，物体对水平地面的压力是：F=G=800N，又因为物体的底面积为0.04m2，所以，物体对水平地面的压强是： =20000Pa；
（2）由图知道，n=3，故s=3h=3×4m=12m，拉力F所做的功是：W总=Fs=400N×12m=4800J，
克服物体重力做的功是：W有用=Gh=800N×4m=3200J，所以，滑轮组的机械效率是：
（3）拉力F所做的功的功率是：。
24、（1） 温水；；（2）；（3）6.6×104J ；0.52kg
【解析】
（1）开关与1、2接触时，电阻R1单独接入电路，连入电阻较大，由可知电功率较小，为低温档，水龙头放出的水是温水，此时电路中的电流： ；
（2）开关与2、3接触时，电阻R1、R2并联接入电路，连入电阻较小，由可知电功率较大，为高温档，水龙头放出的水是热水，P热水=3300W，由 得总电流：，R2支路的电流I2=I-I1=15A-10A=5A，由欧姆定律得： ；
（3）水龙头放热水，正常工作20s，消耗的电能： =3300W×20s=6.6×104J；由 可得：.

六、综合能力题（本大题共3小题，共18分）
25、液化 5 1.9 414W 63s
【解析】
试题分析：（1）高温水蒸气熨烫衣服时，先是液态水吸热汽化成水蒸气，当水蒸气遇到衣服迅速液化成水珠并放热；从而将衣服烫平；（2）当选中甲电路时，只有R2接入电路时电路中电流最大，即最大电流为；如果选择乙电路，R1R2都接入电路时电流最大，此时电路的总电阻为，电路中最大电流为>1．2A，由于两个电路中所选熔断器里的熔丝允许通过的最大电流为1．2A,故设计师最终选择了甲电路；（3）挂烫机大功率档工作时，电路中电流为5A，此时功率P大=UI=220V×5A=1100W；
挂烫机在小功率档工作时，R1、R2串联，则电路中电流，所以小功率档的功率P小=UI小=220×2．2A=414W；
（4）水吸收的热量；要使加热时间最短，应该选用大功率档，且电流产生的热量全部被水吸收，由得加热时间
【考点定位】汽化和液化，欧姆定律应用，功和热量的计算
26、保护电路 不变 小于
【解析】
（1）由电路图可知，如果电路中没有定值电阻，当滑片P在最左端时，电源短路，会烧坏电流表和电源．接入定值电阻后，即使滑片在最左端时，也不会造成电路短路，由此可知定值电阻的作用是保护电路．（2）①若按照小明的方案，把定值电阻串联接在A、B之间，电压表测电源电压，电源电压不变，向右拉动拉环，滑片P向右移动的过程中，电压表示数不变．②若按照小丽的方案，设串联电路的定值电阻为R，闭合开关时，电路电流，由可得，电压表示数，由此可知，电压表示数与滑动变阻器接入电路的电阻不成正比，且随滑动变阻器接入电路的阻值越大，电压表示数增加变慢；因为拉力与滑动变阻器接入电路的阻值成正比，所以电压表示数与滑动变阻器接入电路的阻值不成正比，因此当拉力为300N时，电压表示数为3V；当拉力为600N是300N的两倍，电压表示数小于电压表原来示数的2倍，即电压表示数小于3V×2＝6V．
（1）根据电路图，分析电路结构，判断接入定值电阻的作用；（2）①根据电路图，根据电路结构判断，根据小明的设计，向右拉动拉环，滑片P向右移动的过程中，电压表的示数如何变化；②分析小华的电路设计，根据串联电路特点、欧姆定律判断电压表示数大小．
27、D B 滑动变阻器 串联 1.08×106 50
【解析】
（1）电动机是利用通电导体在磁场中受力而运动制成的，
A．图中没有电源，则导体ab在磁场中做切割磁感线运动时，检流计指针发生偏转，说明产生了感应电流，这是电磁感应现象，是发电机原理，不符合题意；
B．是奥斯特实验，证明了通电导线周围存在磁场，不符合题意；
C．研究的是电磁铁磁性的强弱与线圈匝数的关系．不符合题意；
D．图中有电源，闭合开关后，通电导线在磁场中受力运动，是电动机的原理，符合题意．
（2）A．电动车的车把相当于轮轴，车把相当于轮，前轴相当于轴，是一个省力杠杆，故A正确；
B．紧急刹车时，人会向前倾，是由于人具有惯性，此时人的速度、质量没变，动能不变，故B错误；
C．行驶过程中轮胎克服摩擦做功，机械能转化为内能，使轮胎的内能增加、温度升高而发热，故C正确；
D．凸面镜对光线有发散作用，可以阔大视野，从而更好地注意到后方车辆的情况，故D正确；
（3）电路中的电流大小可通过滑动变阻器来改变，电流变化了，电动机转动的速度就会改变，因此，电动车中改变车速的控制器相当于是实验室中的滑动变阻器，在连接时，应将滑动变阻器与电动机串联在电路中；
（4）蓄电池的最大容量：W电=0.5kW•h=0.5×3.6×106J=1.8×106J，根据题中的效率值可得，电能转化为的机械能：W机械能=W电×（1-20%）×75%=1.8×106J×（1-20%）×75%=1.08×106J；
（5）由P=fv得f===22.5N，由图像求出总质量为m总==90kg，m人=m总-m车=90kg-40kg=50kg．
