河南省周口市项城市(正泰博文校2026届初三下学期9月月考物理试题含解析.doc

河南省周口市项城市(正泰博文校2026届初三下学期9月月考物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．关于如图所示的四种情境，下列说法错误的是

A．甲图中足球运动员踢球使球飞出去，说明力可以改变物体的运动状态
B．乙图中跳远运动员助跑后起跳是为了增大惯性
C．丙图中撑杆跳高运动员向上弹起时，竿对人弹力的大小等于人对竿拉力的大小
D．丁图中运动员在单杠上静止不动时，单杠对他的拉力和他受到的重力是一对平衡力
2．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中

A．电压表V的示数变小
B．电流表A1的示数变大
C．电压表V示数与电流表A示数的比值变大
D．电压表V示数与电流表A示数的乘积变大

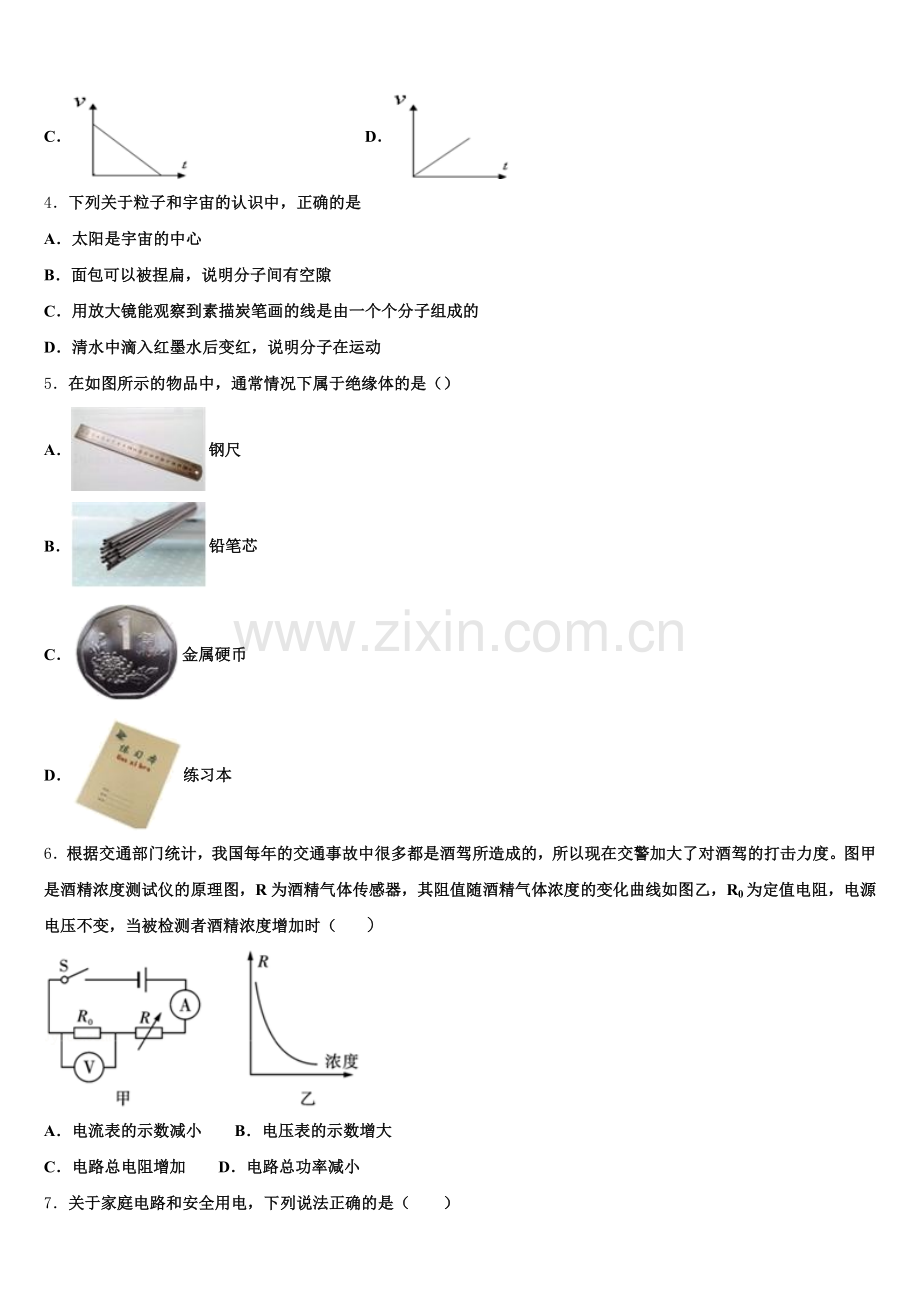

3．如图是某物体运动的s-t图像，则图中能与之相对应的v-t图像是

A． B．
C． D．
4．下列关于粒子和宇宙的认识中，正确的是
A．太阳是宇宙的中心
B．面包可以被捏扁，说明分子间有空隙
C．用放大镜能观察到素描炭笔画的线是由一个个分子组成的
D．清水中滴入红墨水后变红，说明分子在运动
5．在如图所示的物品中，通常情况下属于绝缘体的是（）
A．钢尺
B．铅笔芯
C．金属硬币
D．练习本
6．根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（ ）

A．电流表的示数减小 B．电压表的示数增大
C．电路总电阻增加 D．电路总功率减小
7．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路的总开关应安装在熔断器的后面，控制用电器的开关要接在火线和用电器之问
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可
二、填空题（本大题7小题，共21分）
8．思佩同学为探究力之间的关系做了如图所示的实验，将弹簧测力计下端吊着的铜块逐渐浸入台秤上盛有水的烧杯中，直至刚没入水中（不接触容器，无水溢出）．在这个过程中，弹簧测力计的示数_____，台秤的示数_____（均选填“变大”“变小”或“不变”）

9．如图所示的电路中，电源电压保持不变。当开关S闭合，S1断开，甲、乙两表为电流表时，R1和R2消耗的功率P1：P2=2：3；当开关S和S1都闭合，甲、乙两表为电压表时，两电压表示数U甲：U乙=________和R1、R2消耗的功率P1′：P2′=_________。

10．把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是___A，两灯消耗的实际总功率为______W．

11．直流电动机两端的电压为5V，通过它的电流为1A，电动机线圈的电阻为1Ω，则电动机在10s内消耗的电能是_____J，产生的热量是_____J．
12．随着生活水平的提高，扫地机器人逐步进入普通家庭（如图），机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强_____（选填“变大”或“变小”），从而使杂物进入吸尘器。

13．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关S，当滑动变阻器的滑片P从一端移到另一端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则定值电阻R0的阻值为_____Ω；电路消耗的最大总功率为_____W。

14．如图所示为一种自制简易密度计，它是在木棒的一端缠绕一些铜丝做成的，用它来测量液体密度时，该密度计在被测液体中_______（选填“悬浮”、“漂浮”或“沉底”）．将其分别放入装有液体密度为ρ1和ρ2的两个烧杯中，可以判断：ρ1_____ρ2，密度计所受浮力F浮1_____F浮2（均选填“＜”、“＝”或“＞”）

三、作图题（共7分）
15．根据如图所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极；
（____）

16．一条螺线管接到电源上，小磁针靠近螺线管的一端，N极指向如图所示，请你标出螺线管所接电源的正、负极，在虚线框内大致画出一条磁感线。
（_____）

17．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S的位置，并完成光路图，（保留作图痕迹）
（___________）

四、实验题（本大题共5小题，共20分）
18．为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图甲所示的实验．

（1）在两个相同的烧杯中应加入初温相同、________相同的水和煤油（）．实验中选用相同电加热器的目的是:使水和煤油在相同时间内_________．水和煤油温度随时间变化如图乙所示，根据图甲和图乙可判断出吸热能力较强是_________（选填“水”或“煤油”）．
（2）如图丙为比较酒精和碎纸片的热值，用两同规格的烧杯装相等质量的水，取质量相等的酒精和碎纸片，分别放入两个燃烧皿中，点燃分别给烧杯加热，使酒精和碎纸片_____________（选填“完全燃烧完”或“燃烧相等时间”），通过比较_________（选填“加热时间”或“升高的温度”）来比较酒精和碎纸片热值的大小．
19．某学校课外科技兴趣小组在物理老师的指导下设计了一个实验装置如图所示，用来探究“影响电磁铁磁性强弱的因素”，它是由电源、滑动变阻器、开关、带铁芯的螺线管（线圈电阻忽略不计）和自制的针式刻度板组成，通过观察指针偏转角度的大小，来判断电磁铁磁性的强弱．用竹片削制的指针下方加装固定一物体E，导线a与接线柱2相连．

制定计划与设计实验
（1）为了使指针在受磁场力的作用在能绕O点转动，需在E处加装___________（选填“铜块”、“铝块”或“铁块”），加装物体后，为了确保指针能正确指示且具有一定的灵敏度，老师在O点转轴处涂抹润滑油，目的是___________，使指针转动更灵活．
（2）按图所示连接好电路，闭合开关．调节变阻器滑片P到某一位置，记下此时指针偏转的角度，保持滑片P位置不变，导线a改为与接线柱1相连，可以探究电磁铁磁性强弱与___________的关系；保持接线方式不变，移动变阻器滑片P，可以探究电磁铁磁性强弱与___________的关系；
进行实验与收集证据
（3）保持滑片P位置不变，导线a改为与接线柱1相连时，闭合开关后，指针偏转的角度将会___________；当滑动变阻器的滑片P向左滑动时，指针偏转的角度将会___________（选填“增大”、“不变”或“减小”）；
评估交流
（4）细心观察的小锋同学发现在实验过程中该自制装置的指针均向右偏转，只是偏转角度不同，该同学向老师提出能否让指针向左偏转，老师马上将一块小磁铁换装在如图的E处，且让磁铁的右端为___________极，闭合开关后，同学们发现指针果然向左偏转．
（6）你认为该装置中指针的偏转角度大小可能还与___________有关（写出一个即可）．
20．某小组在“观察水的沸腾”实验中：
（1）图（a）中甲、乙、丙三种读温度计的方式正确的是_____；
（2）图（b）安装实验器材时，应按照_____（选填“自上而下”或“自下而上”）的顺序进行；
（3）从实验数据表可以看出，水的沸点是_____℃，由此可以判断此时大气压_____（选填“小于”或“大于”）一个标准大气压。
（4）小明和小红分别用图（b）装置进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_____。
时间/min
0
1
2
3
4
5
6
7
8
……
温度/℃
91
93
95
97
98
98
98
98
98
……

21．某学习小组的同学做探究“物体动能的大小与什么因素有关”的实验，实验装置如图所示；让钢球从斜面上由静止滚下，撞到一个在水平面上放置的小木块上，能将木块撞出一段距离；他们在该装置上安装了数据采集系统，进行了两组实验，得到的实验数据见表一、表二.请你完成下列内容：

表一（钢球撞击木块时的速度为5m/s）
序号
钢球的质量m/g
木块被撞击的距离s/m
1
10
6
2
20
12
3
30
18
表二（同一钢球）
序号
钢球撞击木块时的速度
木块被撞击的距离
s/cm
4
5
6
5
10
24
6
15
54
（1）该实验是通过比较_____，从而判断_____（选填“钢球”或“木块”）具有动能的大小；分析表一中的实验数据，可得出的结论是：______；分析表二中的实验数据，可得出的结论是：______；分析数据，可以看出，对物体动能大小影响较大的因素是：_______.
22．小明同学在做“探究凸透镜成像现律”的实验.

（1）物体离照相机的镜头比较远，成倒立、缩小的实像，物体离投影仪的镜头比较近，成倒立、放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明据出的问题是，像的虚实、大小、正倒跟_______有什么关系？
（2）小明所用实验装置如图甲所示，若将凸透镇放在光具座刻度 50cm 位置处不变，把蜡烛放在刻度 10cm 处，光屏放在图示位置处恰好成一清晰的像，利用此时凸透镜成像的特点制成的光学仪器是_____ （照相机/放大镜/投影仪）．
（3）如图乙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知，该凸透镜焦距为______________cm，成实像时物距逐渐减小，像距逐渐__________．当 u＞2f 时， 物体移动速度_____________（大于/小于/等于）像移动的速度．
（4）实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间，如图丙所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏_______ (靠近/远离)凸透镜．
五、计算题（本大题共2小题，共13分）
23．如图所示电路图，电源电压U＝6V且保持不变，闭合开关后，电流表A1的示数为0.2A，A的示数为0.5A．求：

（1）电阻R1的阻值．
（2）电阻R2的电功率．
24．我国自主研制的第三代常规动力潜艇具备选进的通讯设备、武器系统、导航系统、水声对抗、隐蔽性强，噪声低、安全可靠等优异性能，主要技术参数如表：
排水量
水上2250t，水下3000t
最大潜水深度
300 m
最大航速
水上30 km/h，水下36 km/h
最大输出功率（水下）
3000 kW
求：（海水的密度近似为1.0×103 kg/m3，g=10 N/kg）该潜艇的体积为多大？潜艇下潜到200 m深处时，潜艇上一个面积是400 cm2的观察窗口受到海水的压力为多大？潜艇在水下执行巡航任务，以最大航速匀速行驶5 h的路程为多少？若潜艇发动机以最大输出功率工作时螺旋桨推进器效率为80%，潜艇以最大航行驶时受到水的平均阻力f为多大？
六、综合能力题（本大题共3小题，共18分）
25．支点为O的轻质杠杆（每格长度相同）原处于水平静止、现同时施加两个力F1、F2，其中力F2（图中没有画出）的作用点在A点，杠杆仍保持水平静止。
在图中画出F1的力臂l1 ；在图中大致画出F2（所用的力最小）的示意图； 比较大小：F1______F2（选填“﹥”、“﹤”或“=”）。判断依据是：_______________
26．如图甲所示，某同学在粗糙程度均匀的水平地面上，用水平向右的推力推木箱。推力大小随时间变化的图象如图乙所示，木箱速度大小随时间变化的图象如图丙所示。求：
木箱在0～1s内的运动状态；木箱在1～2s内受到地面的摩擦力大小；木箱在2～3s内前进的距离；人对木箱的水平推力在2～3s内做的功。
27．2017年4月26日，我国自行建造的航空母舰顺利下水，航母编队有多种舰船及舰载机组成，执行多种作战任务．
飞行员发现航母渐渐远去，这是以________为参照物得到的结论． 飞行员在空中执行任务期间是通过无线电波（光波的一种）进行相互联系的，这种波在空气中传播的速度与光速相等，这种无线电波的速度大小是________m/s． 在飞机旁的工作人员佩戴有耳罩的头盔，这是在________减弱噪声． 编队中的导弹护卫舰利用超声波﹣﹣声纳探测海底深度，当向海底发射超声波2s后收到从海底反射回来的超声波．已知当时声音在海水中的传播速度为1531m/s，此舰所在处的海底深度为多少_____？ 当质量为18000kg的飞机停在航母甲板上时，轮子与甲板接触的总面积约为1.5m2，试求此时飞机对甲板的压强是多少Pa______？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
（1）力的作用效果有两个：①力可以改变物体的形状即使物体发生形变。②力可以改变物体的运动状态，包括物体的运动速度大小发生变化、运动方向发生变化。
（2）任何物体在任何情况下都具有惯性，惯性是物体保持原来运动状态不变的性质。物体的惯性只与物体的质量有关，质量越大，惯性越大。
（3）物体间力的作用是相互的，一对相互作用力的大小相等。
（4）物体受到平衡力作用时，其运动状态不变，即处于静止状态或匀速直线运动状态。
【详解】
A、甲图中足球运动员踢球使球飞出去，足球由静止变为运动；说明力可以改变物体的运动状态；故A正确,不合题意。
B、物体的惯性只与物体的质量有关，助跑后不能增大惯性；故B错误，符合题意。
C、撑杆跳高运动员向上弹起时，由于物体间力的作用是相互的，且其大小相等；故竿对人弹力的大小等于人对竿拉力；故C正确，不合题意。
D、动员在单杠上静止不动时，受到平衡力作用；故单杠对他的拉力和他受到的重力是一对平衡力；故D正确，不合题意。
故选B。
2、C
【解析】
在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电阻R1、R2并联，电压表测并联支路两端的电压，亦即电源电压．电流表A1测R1支路的电流，电流表A测干路的电流．
A．当开关S2由闭合到断开时，电压表示数不变，故A错误．
B．由于并联各支路互不影响，通过电阻R1的电流不变，故B错误．
C D．由于开关S2断开，电流表A的示数变小，所以电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小．故C正确，D错误．
答案为C．
3、B
【解析】
本题考查解读图像和 图像的能力。
【详解】
A．该图像与速度轴平行，即时间不变化，而速度是不同的，A不符合题意；
B．该图像为匀速直线运动，故B符合题意；
C．该图像表示的是匀减速直线运动，C不符合题意；
D．该图像表示的是匀加速直线运动，D不符合题意。
4、D
【解析】
A. 太阳是太阳系的中心，而不是宇宙的中心，故错误；
B，面包可以被捏扁，是由于面包里包含大量气孔，用力捏面包，改变面包的形状，排出气孔内的空气，使气孔的间距变小，并不能说明分子间有空隙，故错误；
C. 用放大镜观察不到分子，要用高倍电子显微镜才能观察到分子，故错误；
D. 向一杯清水中滴几滴红墨水，过一会儿整杯水都变红了，说明分子在不断地运动，故正确。
5、D
【解析】
A．钢尺是金属，容易导电属于导体，故A错误；
B．铅笔芯是石墨，容易导电属于导体，故B错误；
C．金属硬币是金属，容易导电属于导体，故C错误；
D．纸、练习本不容易导电，是绝缘体，故D正确．
6、B
【解析】
C、由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流。
由图乙可知，酒精浓度增加时，R的阻值减小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻减小，故C错误；
A、电压不变，电阻减小，根据可知，电路中的电流增大，即电流表的示数增大，故A错误；
B、定值电阻阻值不变，电流增大时，由可知，R0两端的电压增大，即电压表的示数增大，故B正确；
D、由可知，电路总功率增大，故D错误。
故选B。
重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握。
7、B
【解析】
A、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在熔断器的前面，控制用电器的开关要接在火线和控制用电器之间，故A错误；
B、家用电器的金属外壳必须接地，防止金属外壳漏电时发生触电事故，故B正确；
C、使用测电笔辨别火线时，一定要用手接触笔尾金属体（接触笔尾金属体是不会触电的），否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D、空气开关“跳闸”，可能是发生了短路，也可能是用电器总功率过大，找到原因后再闭合开关，故D错误．
故选B．

二、填空题（本大题7小题，共21分）
8、变小 变大
【解析】
(1)对铝块进行受力分析：铝块受竖直向下的重力、竖直向上弹簧测力计的拉力和浮力，由力的平衡条件得：G铝＝F+F浮，则弹簧测力计的示数(即拉力):F＝G铝−F浮，在铝块完全浸没前,V排逐渐增大,F浮逐渐增大，弹簧测力计的示数F逐渐减小．(2)对烧杯及水进行受力分析：烧杯及水受竖直向下的重力,铝块向下的压力F压＝F浮,台秤的支持力FN，
由力的平衡条件可得,台秤的支持力：FN＝G+F压，在铝块完全浸没前,V排逐渐增大,F压＝F浮逐渐增大,FN逐渐变大，则台秤所受压力增大，台秤的示数增大．
分别对铝块、烧杯及水受力分析，根据力的平衡条件得出弹簧测力计示数和台秤示数的表达式，再根据阿基米德原理即可判断铝块逐渐浸入台秤上盛有水的烧杯中、直至刚没入水中两者示数的变化．
9、5：2 3：2
【解析】
当开关S闭合，S1断开，甲、乙两表为电流表时，R1与R2并联，甲电流表测R2电流，乙电流表测干路总电流。因此时P1：P2=2：3，根据P=，则=，所以=。当开关S和S1都闭合，甲、乙两表为电压表时，R1与R2串联，甲电流表测R2电流，乙电流表测干路总电流。甲电压表测电源电压，乙电压表测R2两端电压。因=，根据串联电路电压规律，则==，则 ====；根据P=I2R可知，此时R1、R2消耗的功率之比为===。
10、2.5 7.5
【解析】
由P=UI可知，额定电压：
U1===6V，
U2===3V，
由I=可知，灯泡电阻：
R1===6Ω，
R2===1.5Ω，
两灯泡并联，所加最大电压：
U=U2=3V，
通过干路的电流：
I=I1+I2=+=+=2.5A，
两灯消耗的实际总功率：
P=UI=3V×2.5A=7.5W。
11、50 10
【解析】
电动机在10s内消耗的电能是W=UIt=5V×1A×10s=50J；产生的热量Q=I2Rt=（1A）2×1Ω×10s=10J．
12、变小
【解析】
根据流体压强和流速的关系可知，机器人吸尘的工作原理是电机转动时使内部气体流速变大，压强变小，小于外部大气压，在压强差的作用下使杂物进入吸尘器。
13、40 3.6
【解析】
由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知最大电流I1＝0.3A，
由可得，电源的电压：U＝I1R0＝0.3A×R0，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，此时I2＝0.1A，U2＝8V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I2R0+U2＝0.1A×R0+8V，
因电源的电压不变，所以，0.3A×R0＝0.1A×R0+8V，
解得：R0＝40Ω，
电源的电压：U＝0.3A×R0＝0.3A×40Ω＝12V；
当电路中电流最大时，功率最大，电路消耗的最大总功率：
P＝UI1＝12V×0.3A＝3.6W。
14、漂浮 ＜ =
【解析】
密度计放在两种液体中都漂浮，根据漂浮条件可知，密度计在甲、乙两种液体中受到的浮力都等于密度计受到的重力G，即：
F浮1=F浮1=G，
由图知密度计排开液体的体积V排1＞V排1，由阿基米德原理F浮=ρ液V排g可知，密度计排开甲液体的体积大，所以甲液体的密度小，即ρ1＜ρ1．

三、作图题（共7分）
15、
【解析】
在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极。根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出。从而可以确定电源的左端为正极。如下图所示。

16、
【解析】
由小磁针N极靠近螺线管的左端，所以螺线管的左端为S极，右端为N极，根据右手螺旋定则，螺线管中的电流应由左后方流入，右前方流出，所以电源左端为正极，右端为负极；螺线管外部磁感线由N极到S极，如图所示：
。
17、
【解析】
先将两条反射光线反向延长交于一点S′，再通过平面镜作出S′的对称点S，即为光源S的位置，并连接S与两个反射点画出两条入射光线，如图所示：

四、实验题（本大题共5小题，共20分）
18、质量 吸收的热量相同 水 完全燃烧 升高的温度
【解析】
(1)实验课题是探究不同物质的吸热能力，所以要保持水和煤油的质量相同；选用相同的电加热器目的是：使水和煤油在相同时间内吸收相同的热量；图甲中可知：Va<Vb，因为ρ水>ρ煤油，所以根据可知：质量相同时，V水<V煤油，所以可判断出a物质是水．根据图乙可知：在质量、升高相同的温度时，a物质的加热时间长，说明a物质吸收的热量比乙物质吸收的热量多；所以水的吸热能力强；
(2)实验时为了控制变量，应用天平分别测出等质量的酒精和碎纸屑，将其放入装置中的燃烧皿内；点燃分别给烧杯加热，使酒精和碎纸片完全燃烧完以保证释放的热量相同；因燃料的热值不能直接测量，但燃料燃烧放出的热量可以被水吸收，从而使水温发生变化，所以可以通过水升高的温度来比较燃料热值的大小关系．
19、铁块 减小摩擦 线圈匝数 电流大小 增大 减小 N 铁芯大小；通电螺线管（或电磁铁）与指针间的距离；指针质量（或重）．
【解析】
（1）磁铁可以吸引铁块，不吸引铜、铝物质，故需要加装铁块；在O点转轴处涂抹润滑油可以使接触面变光滑，减小了摩擦；
（2）①保持滑片P位置不变，也就是电流不变，导线a改为与接线柱1相连，增加了线圈匝数，因此可以探究电磁铁磁性强弱与线圈匝数的关系；
②保持接线方式不变，也就是线圈匝数不变，移动变阻器滑片P，可以改变电流，因此可以探究电磁铁磁性强弱与电流大小的关系；
（3）①保持滑片P位置不变，即电流不变，导线a改为与接线柱1相连时，线圈匝数增多闭合开关后，电磁铁磁性增强，指针偏转的角度将会增大；②当滑动变阻器的滑片P向左滑动时，接入电路电阻增大，电流减小，磁性减弱，所以指针偏转的角度将会减小；
（4）由图中通电线圈电流流入方向，利用右手螺旋定则可以判断出通电线圈左端为N极，右端为S极，在E出放小磁铁让磁铁的右端为N极、左端为S极时，通电线圈右端S极与小磁铁左端为S极就会相互排斥，指针就会向左偏转；
（5）该装置中指针的偏转角度大小要受磁力大小、竹片削制的指针质量、电磁铁距离指针的距离等因素影响，所以可以改变铁芯的大小来改变磁性，也可以改变竹片削制的指针质量，这样摆动起来更轻松．
20、乙 自下而上 98℃ 小 水的质量不同
【解析】
（1）读取温度计示数时，视线与温度计中的液柱上表面相平，不能仰视或俯视，所以正确的是乙；
（2）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材时，应按照自下而上顺序进行；
（3）水在沸腾过程中温度保持不变，由图中数据可知，水温达到98℃后吸热，温度不再升高，说明已经沸腾，沸点为98℃；如果水的沸点低于100℃是由于当地的大气压小于1标准大气压造成的；
（4）小明和小红分别利用图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，初温相同，沸腾时间不同，原因可能是水的质量不同。
21、木块被撞出的距离的大小（或钢球对木块做功的多少） 钢球 物体运动速度相同时，质量越大，动能越大 物体质量相同时，运动速度越大，动能越大 速度
【解析】
根据题中“某学习小组的同学做探究“物体动能的大小与什么因素有关”的实验，”可知，本题实验探究物体动能的大小与什么因素有关。考查了实验数据分析，考查了控制变量法与转换法的应用，应用控制变量法分析表中实验数据即可正确解题。
【详解】
（1）实验中探究的是钢球的动能，物体动能的大小是通过比较木块被撞出的距离的大小来反映。
（2）钢球由斜面的同一高度由静止下滑，它们到达水平面时的速度相等，由表一中的实验数据可知，在速度相等的情况下，钢球质量越大，木块被撞击的距离越远，由此可得：物体运动速度相等时，物体质量越大，动能越大。
（3）钢球从斜面上不同的高度滚下，钢球到达水平面时的速度不同，钢球的质量相等，由表二所示实验数据可知，钢球的速度越大，木块被撞击的距离越大，由此可得：物体质量相等时，运动速度越大，动能越大。
（4）表一中速度一定时，质量增大到原来的2倍、3倍，动能增大到原来的2倍、3倍，即动能与质量成正比；
表二中质量一定时，速度增大到原来的2倍、3倍，动能增大到原来的4倍、9倍；可见速度对动能影响比较大，由此可知，动能与物体速度的平方成正比。
22、物距 照相机 10 增大 大于 远离
【解析】
（1）根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明提出的问题是，像的虚实、大小，正倒跟物距有关；
（2）由图甲可知，当物体在10cm处时，物距为50cm−10cm=40cm，像距为65cm-50cm=15cm，物距大于像距，即物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；
（3）如图乙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，当u=20cm时，v=20cm，即凸透镜的二倍焦距是20cm，所以凸透镜焦距f=10cm，由图象可知成实像时物距逐渐减小，像距逐渐增大；当u>2f时，物体移动速度大于像移动的速度，当f<u<2f时，物体移动速度小于像移动的速度；
（4）近视眼镜是凹透镜，凹透镜对光线有发散作用，近视眼镜放在蜡烛与凸透镜之间，则成像远离透镜，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏远离透镜．

五、计算题（本大题共2小题，共13分）
23、（1）30Ω； （2）1.8W．
【解析】
（1）由电路图可知，电阻R1、R2并联，电流表A测干路电流，电流表A1测通过R1的电流，已知电流表A1的示数为0.2A，即I1=0.2A，根据欧姆定律可得，
电阻R1的阻值

（2）由并联电路的电流关系可得，通过电阻R2的电流
I2=I-I1=0.5A-0.2A=0.3A，
所以电阻R2的电功率P2=U2I2=6V×0.3A=1.8W．
答：（1）电阻R1的阻值为30Ω；（2）电阻R2的电功率为1.8W。
24、（1）；（2）8×104 N；（3）
【解析】
（1）水下排水量为3000吨，由 可知，露出的体积： ；
（2）潜艇下潜到200m深处时，h=200m，此时观察窗口所受海水的压强： =1.0×103kg/m3×10N/kg×200m=2×106Pa，观察窗口的面积：S=400cm2=0.04m2，由压强公式 得，观察窗口所受压力为：=2×106Pa×0.04m2=8×104N；
（3）潜艇在水下的最大航速：v=36km/h=10m/s，由 得，行驶5h的路程： =36km/h×5h=180km，最大输出功率：P总=3000kW=3×106W，由 得有用功率：P有用=ηP总=80%×3×106W=2.4×106W，由得牵引力： ；由于潜艇以最大航速匀速行驶，受到平衡力作用，则水的平均阻力f=F=2.4×105N．

六、综合能力题（本大题共3小题，共18分）
25、 ＞ 根据F1l1=F2l2，l1＜l2，所以F1＞F2
【解析】
（1）用虚线反向延长F1作用线，过支点O用实线作F1作用线的垂线，该垂线就为F1的力臂l1。如下图：

（2）因F1是向上的，杠杆要平衡，则须F2也向上。其次F2的力要最小，则其力臂须最长，即OA为最长力臂。所以过A点用带箭头的实线向上作杆子的垂线段，并标出F2，即为F2的示意图。如上图：
（3）由图可知，l1<l2，根据F1l1=F2l2可知，F1>F2。
26、（1）静止状态；（2）4N；（3）2m；（4）8J。
【解析】
（1）由图丙可知，木箱在0～1s内没有动，处于静止状态；
（2）由图丙可知，在2～3s内木箱做匀速直线运动，处于平衡状态，由平衡条件可知，木箱受到的滑动摩擦力f＝F，由图乙可知，在2～3s内推力F＝4N，则木箱受到的滑动摩擦力f＝F＝4N；
由图丙可知，木箱在1～2s内做加速运动，受到的摩擦力为滑动摩擦力，滑动摩擦力与推力大小无关，接触面的粗糙程度与物体间的压力不变，则木箱受到的滑动摩擦力不变，则1s～2s木箱受到的摩擦力大小为4N；
（3）（4）由丙图知，2s～3s内箱子做匀速直线运动，其速度为2m/s，
则2s～3s内箱子通过的距离：s＝vt＝2m/s×1s＝2m；
由乙图知，此时木箱受到的推力F＝4N，因此推力做功：W＝Fs＝4N×2m＝8J。
27、飞机（或飞行员自己） 3×108 人耳处 1531m 1.2×105Pa
【解析】
解：（1）由图可知，飞机在航母甲板上运动，以飞机（或飞行员自己）为参照物，航母与飞机（或飞行员自己）之间的位置发生了变化，航母是运动的，即飞行员发现航母渐渐远去．
（2）光在真空中的传播速度是3×108m/s，这种波在空气中传播的速度与光速相等，所以，无线电波的速度是3×108m/s．（3）在飞机旁的工作人员佩戴有耳罩的头盔，这是在人耳处减弱噪声；（4）根据题目可知，2s后收到从海底反射回来的超声波，那么声波从海面传到海底的时间：t＝×2s＝1s，由v＝得海水的深度：s＝vt＝1531m/s×1s＝1531m．（5）飞机对甲板的压力：F＝G＝mg＝18000kg×10N/kg＝1.8×105N，此时飞机对甲板的压强：p＝＝1.2×105Pa．
