2025-2026学年内蒙古兴安盟全国初三模拟考(一）物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列估测的数据中最接近实际的是
A．一张标准A4打印纸的厚度大约为1 mm
B．一元硬币的质量约为50 g
C．家用空调制冷时的功率约为10 W
D．一间普通教室内空气的质量大约为300 kg
2．用与丝绸摩擦过的玻璃棒碰触验电器的金属小球，发现原本闭合的两片金属箔张开了。但不到1min，金属箔又慢慢闭合。关于此现象，说法正确的是（）
A．由于玻璃棒碰触了金属球，产生了振动，所以验电器的金属箔会张开
B．由于两片金属箔上分别带了异种电荷，相互排斥，所以会张开
C．由于两片金属箔上分别带了同种电荷，相互排斥，所以会张开
D．由于两片金属箔上分别带了异种电荷，相互吸引，所以会慢慢闭合
3．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A． B． C． D．
4．关于内能和热量，下列说法正确的是
A．晶体熔化时吸收热量，内能不变
B．温度越高的物体，所含的热量越多
C．热传递的实质是内能的转移

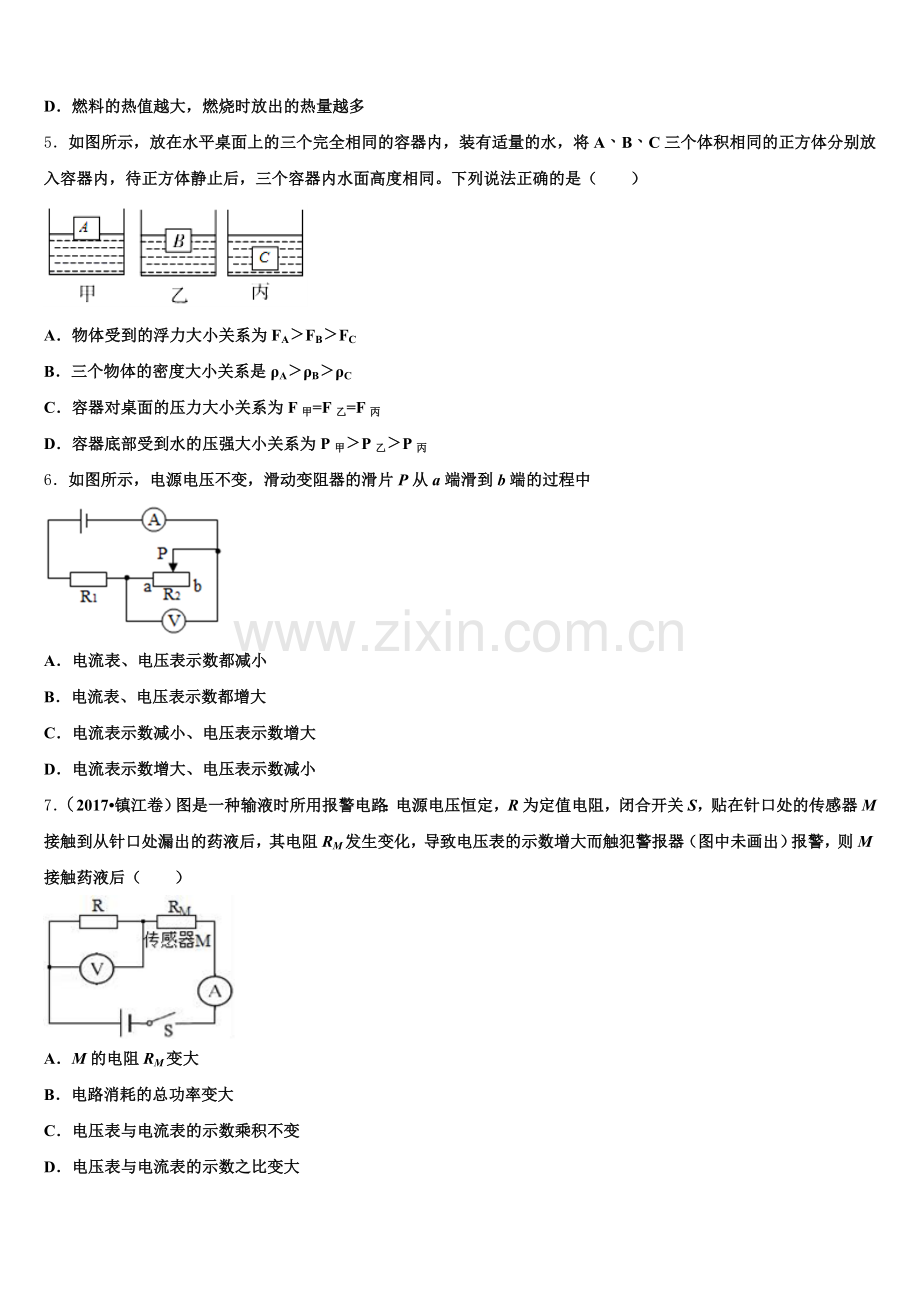

D．燃料的热值越大，燃烧时放出的热量越多
5．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（　　）

A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙
D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙
6．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中

A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
7．（2017•镇江卷）图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（　　）

A．M的电阻RM变大
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变
D．电压表与电流表的示数之比变大
8．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（　　）

A．电压表、电流表示数均变小
B．电压表示数变大，电路总功率变大
C．电压表示数不变，总电阻变小，电流表示数变大
D．电压表与电流表示数的比值变大
9．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中．当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示．则

A．甲杯底部所受的液体压力较大
B．乙杯底部所受的液体压强较大
C．鸡蛋在甲杯里排开液体的质量较大
D．鸡蛋在乙杯中受到液体的浮力较大
10．关于如图四个情景的说法错误的是
A．发声扬声器旁的烛焰晃动，说明声波能传递能量
B．不能听到真空罩中闹钟的闹铃声，说明声波的传播需要介质
C．发声的音叉将乒乓球弹开，说明发声的物体在振动
D．用小木棍从左向右敲击盛装不同水的玻璃瓶，声音逐渐变高
二、填空题（本大题包括7小题，每小题2分，共14分）
11．某科幻小说中描述一种武功“寒冰掌”：发功时伸出手掌，罩在杯口，杯中水即可结成寒冰（假设降到-5℃）．根据物理知识，此时手掌温度应_____（填“低于”、“等于”或“高于”）-5℃，按常理这种武功是不可能练成的，理由是_____.
12．如图所示，小华制作了一个简易的密度计：他选择一根长饮料吸管，将一些铜丝从下端塞入并用石蜡封口，使吸管在液体中漂浮时能保持在_________方向，密度计在液体中漂浮时，受到的浮力_________重力(选填“大于”、“等于"或“小于”)．把密度计放入水中，露出水面的长度是8cm，再将密度计放入某液体中，露出液面的长度是7cm，则此液体的密度_________ρ水(选填“大于”、“等于"或“小于”)．

13．自然界只有两种电荷，同种电荷相互_____。（选填“吸引”或“排斥”）
14．四月，春暖花开，人闻到花的香味说明分子_______，听到蜜蜂飞行的“嗡嗡”声，是因为蜜蜂翅膀_______发出声音，能区分鸟鸣和蜂鸣声的不同是由于声音的_______不同。
15．小明同学骑自行车上学的路上遇事紧急刹车后，自行车由于________还会继续前进一段距离才能停下，在刹车的过程中，是通过增大________的方法来增大摩擦力．
16．如图，2016年11月17日，中国华为公司成功拿下5G的核心技术，手机是用______来传递信息的，现在通信用的激光一般在特殊的管道里传输信息，这种传播方式叫做_________．

17． 如甲图所示，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过________(选填“L1”或“L2”)的电流，b电流表的读数应为_______安。

三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，A、B两物体以相同的速度向右做匀速直线运动（A、B相对静止）．请画出A的受力示意图．
（_____）

19．如图甲是地铁里的自动扶梯。在人踏入电梯开始不久，先随电梯一起往前匀速直线运动一段距离，然后电梯的台阶再缓缓升起，带动人一起往斜上方做匀速直线运动。请在乙图中分别画出人在这两个阶段的受力示意图。
（______）

20．如图甲所示，小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的水．
圆柱体的重力为_____N；圆柱体浸没在水中时所受浮力为_____N；比较_____两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关；比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随_____而改变；小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为_____N，这表明浸在液体中的物体所受浮力的大小还跟_____有关；该液体的密度是_____kg/m1．
21．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
22．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验．用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间．实验数据记录如下表．

物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
（1）在实验过程中控制加热时间相同，通过比较______来研究水和食用油吸热能力的差异．在此实验中，如果要使水和食用油的最后温度相同，就要给_____加热更长的时间，此时水吸收的热量______(选填“大于”或“小于”或“等于”)食用油吸收的热量．通过实验可以得到不同的物质吸热能力不同，物质的这种特性用______这个物理量来描述．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图所示，电源电压恒定不变，R1＝20Ω，当只闭合开关S时电流表示数为0.1A，当再将开关S1闭合时，电流表的示数变化了0.3A，求：
电源电压电阻R2的阻值在两开关都闭合时，半分钟内整个电路产生的热量
24．实验室常用的电压表是由小量程的电流表G改装而成的。电流表G也有一个电阻，同样遵从欧姆定律，图甲是一个量程为0～3mA的电流表G，如果有电流通过时，电流可以从刻度盘上读出，这时G的两接线柱之间具有一定的电压。因此，电流表G实际上也可以当成一个小量程的电压表。已知该电流表的电阻为Rg=10Ω，图乙为常见的双量程电压表的内部电路图，当使用a、b两个端点时，量程为0～3V，当使用a、c两个端点时，量程为0～15V，求：

（1）电阻R1、R2的阻值．
（2）如果ab之间加上某一数值电压时，电流表G指针如图所示，那么ab之间的电压为多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、D
【解析】
根据题中“下列估测的数据中最接近实际的是”可知，本题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
【详解】
A．头发丝的直径在70μm左右，一张纸的厚度与此差不多，在70μm＝0.07mm左右。故A不符合实际；
B．一块橡皮的质量在6g左右，一元硬币的质量与此差不多，在6g左右。故B不符合实际；
C．空调制冷时的功率约为1000W，故C不符合实际；
D．一间普通教室的体积约为170~200m3，根据密度公式的变形式可得，教室内空气的质量m=ρV=1.29kg/m3×200m3≈258kg接近300kg，故D最接近实际。
2、C
【解析】
用丝绸摩擦过的玻璃棒带的电荷为正电荷，用绸子摩擦过的玻璃棒接触验电器的金属球，使两金属箔片都带上正电荷，因同种电荷互相排斥而使金属箔片将张开，故ABD错误，C正确。
3、A
【解析】
分析：根据题意可知，刷卡和投币都可以使电动机工作；光控开关控制照明灯．
解答：由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的；
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意．
故选A．
【点睛】（1）开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的．
（2）根据实际需要学会设计串联电路和并联电路．
4、C
【解析】
A．晶体熔化时,吸收热量,但温度不变,内能一定增加,故A错误;
B．热量总是从温度高的物体传递到温度低的物体,热量不是状态量,不能说含有或者具有热量,故B错误.
C．热传递改变物体内能的实质是内能的转移,所以C选项是正确的;
D．燃料的热值越大,燃烧时放出的热量不一定越多,因为还要看质量以及是否完全燃烧,故D错误;
5、C
【解析】A、由图可知， VA排VB排VC排，根据阿基米德原理可得浮力的大小关系为：FAFBFC，故A错误；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FAFBFC，故GAGBGC；因为体积相同，由ρ＝知：ρAρBρC，故B错误；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，故D错误；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙故C正确。故选：C。
点睛：根据阿基米德原理判断物体受到的浮力大小关系；利用浮沉条件判断物体密度与水的密度大小关系；根据阿基米德原理可知，物体受到的浮力等于物体排开液体的重力；利用p＝ρgh判断容器底受到水的压强关系。
6、C
【解析】
当滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大；
根据可知，电路中的电流变小，即电流表的示数变小；
根据可知，定值电阻两端的电压变小；
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表的示数变大．
故选C．
7、B
【解析】
由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I＝ 的变形式U＝IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P＝UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R＝ 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻RM变小，故A错误；由R＝ 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．
点睛：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P＝UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．
8、B
【解析】
由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，根据串联电路的电流和电压的特点分析电流表示数、电压表示数的变化；根据公式判定功率的变化．
【详解】
由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；故AC错误；电源电压不变，电流变大，根据可知，电路的总功率变大，故B正确；由欧姆定律可知，电压表与电流表示数的比值为电阻R1的阻值，则该比值保持不变，故D错误．
故选B．
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律，关键是开关闭合、断开时电路连接方式的辨别和电表所测电路元件的判断．
9、B
【解析】
A．由于两杯完全相同，所以F甲小于F乙，A错误；
B．甲杯中的V排大，所以ρ液小，根据p=ρ液gh，深度相同，甲液体的密度小于乙液体的密度，所以p甲小于p乙．B正确；
C．根据浮力的公式F浮=ρ液gV排，在浮力相同时，排开液体的质量也相同，C错误；
D．因为鸡蛋在甲、乙两杯中处于悬浮和漂浮状态，所以，浮力都等于自身的重力，是相等的，D错误．
10、D
【解析】
A、声音能传递信息和能量，扬声器发出的声音使蜡焰不停摆动，说明声音能传递能量。该选项正确；
B、当空气被不断抽出后，铃声逐渐减弱，说明声音的传播需要介质，真空不能传声。该选项正确；
C、音叉的振动不容易直接观察，通过观察小球接触到音叉时被弹开，说明发声体在振动。该选项正确；
D、瓶内水位越高，质量越大，越难振动，频率越小，音调越低，因此用小木棍从左向右敲击玻璃瓶，声音逐渐变低。该选项错误。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、低于 人体的正常温度是37℃，不可能降到-5℃
【解析】
根据题意知道，发功时伸出手掌，罩在杯口，杯中水即可结成寒冰（假设降到-5℃），由物理知识知道，此时手的温度应低于-5℃，才能发生热传递，手吸收水的热量，使水结冰，所以，按常理这种武功是不可能练成的，因为人的温度在37℃，不可能降到-5℃．
12、竖直 等于 <
【解析】
将一些铜丝从下端塞入作为配重，并用石蜡封口，目的是使重心降低，让密度计竖直漂浮在液体中；由物体浮沉条件知道，密度计在液体中漂浮时，受到的浮力等于重力；因为密度计不管是在水中还是在液体中，都是漂浮状态，所以，F浮水=F浮液=G，由F浮=ρgV排知道，ρ水 gS（h液-1cm）=ρ液 gSh液 ， 所以此液体的密度小于水的密度．
13、排斥
【解析】
由电荷间的相互作用规律知道，同种电荷相互排斥、异种电荷相互吸引。
14、在永不停息的做无规则运动 振动 音色
【解析】
春暖花开，人们闻到“花香”，这属于扩散现象，是由于花香分子不停的运动进入到人的鼻子中而引起的嗅觉；蜜蜂的“嗡嗡”声是由于蜜蜂翅膀的振动产生的，鸟和蜂发出声音的响度和音调可能相同，但音色一般不同，故可以通过音色辨别它们。
15、惯性 压力
【解析】
[1]在紧急刹车时，由于惯性自行还要保持原来的运动状态所以不会立刻停止，还会向前运动一段离；
[2]在刹车时，用力捏闸是通过增大压力来增在摩擦力的．
16、电磁波 光纤通信
【解析】
广播、电视、移动通信、卫星都是用电磁波传递信息的；光纤通信利用激光来传递信息．
【详解】
手机是用电磁波来传递信息的；光纤通信利用的是频率比较高的激光来传递信息的，通信用的激光一般在特殊的管道---光导纤维里传播，光从光导纤维的一端射入，在内壁上多次反射，从另一端射出，这样就把它携带的信息传到了远方．
17、L1 1.2
【解析】
如图甲，电流表a与L1串联，测量L1的电流；
电流表b测量干路电流，因为并联电路的干路电流为各支路电流之和，所以b的示数应该大于a的示数，而乙图电流表a的指针偏转角度大，说明a电流表使用小量程，而b电流表使用大量程，分度值为0.1A，读数为1.2A。

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
物体A、B以相同的速度向右做匀速直线运动，物体A在水平方向上不受力；物体A受到竖直向下的重力G和竖直向上的支持力F支的作用，这两个力是一对平衡力，大小相等、方向相反，作用在同一直线上，如下图所示：

19、
【解析】
两个阶段电梯做匀速运动，人处于平衡状态，人受到的合力为零，则人只受重力，支持力，不受摩擦力；分别过人的重心竖直向上画出支持力和竖直向下画出重力，并标出符号，如图所示：

20、6 4 b、c或b、d 深度 1 液体的密度 0.75×101
【解析】
（1）由图a知，圆柱体的重力G＝6N；
（2）由图a、c或a、d知，圆柱体浸没在水中后所受浮力F浮＝G﹣F＝6N﹣2N＝4N；
（1）要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开液体的体积不同，图b、c或b、d符合要求；
（4）由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不变；可知：当物体浸没在同种液体中，所受浮力不随深度而改变；
（5）由图乙知，物体完全浸没时测力计的示数为1N，
则圆柱体浸没在液体中后所受浮力F浮液＝G﹣F′＝6N﹣1N＝1N；
由实验知，浸在液体里的物体受到的浮力大小还跟液体的密度有关．
圆柱体浸没在水中时，排开水的体积：V排＝＝＝4×10﹣4m1，
物体浸没在另一液体中时，排开液体的体积不变，V排仍然为4×10﹣4m1，
液体的密度：
ρ液＝＝＝0.75×101kg/m1．
21、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
22、升高的温度（或温度升高的多少等） 水 大于 比热容
【解析】
实验中采用了转换法，通过观察液体温度的变化来研究水和食用油的吸热能力．两个相同的酒精灯对其加热，加热时间多，放出的热量就多，相应受热物质吸收的热量就多．不同的物质吸热能力不同，物质的这种特性用比热容来描述．
【详解】
（1）在实验过程中控制加热时间相同，通过比较升高的温度（或温度升高的多少等）来研究水和食用油吸热能力的差异．
（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间．因为选用相同的酒精灯加热，所以加热时间长的吸收的热量多．即水吸收的热量大于食用油吸收的热量．
（3）通过实验可以得到不同的物质吸热能力不同，此实验中，水的吸热能力强于食用油的吸热能力，物质的这种特性用比热容这个物理量来描述．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）6V（2）60Ω（3）72J
【解析】
（1）闭合开关S、断开S1时，电路为R2的简单电路，电流表测通过R2的电流；当S、S1都闭合时，两电阻并联，电流表测干路电流，根据并联电路中各支路独立工作、互不影响可知通过R2的电流不变，电流表示数的变化量即为通过R1的电流，根据并联电路的电压特点和欧姆定律求出电源的电压；
（2）根据并联电路的电压特点和欧姆定律求出电阻R2的阻值；
（3）根据 算出半分钟内整个电路产生的热量．
【详解】
（1）闭合开关S、断开S1时，电路为R2的简单电路，电流表测通过R2的电流I2＝0.1A，当S、S1都闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作，通过R2的电流不变，则电流表示数的变化量即为通过R1的电流I1＝0.3A，因并联电路中各支路两端的电压相等，所以电源的电压： ；
（2）电阻R2的阻值： ；
（3）因并联电路中干路电流等于各支路电流之和，所以S、S1都闭合时电流表的示数：，半分钟内整个电路产生的热量：
24、 (1) 990Ω；4000Ω (2) 2.5V
【解析】
(1)当使用a、b两个端点时，Rg和R1串联，
由可得，电路中的总电阻： ，
因串联电路中总电阻等于各分电阻之和，所以，R1的阻值：；
当使用a、c两个端点时，Rg、R1、R2串联，，
则R2的阻值：。
（2）在ab之间加上某一数值电压时，电流表G的示数是I=2.5mA，则ab之间的电压为：
。
