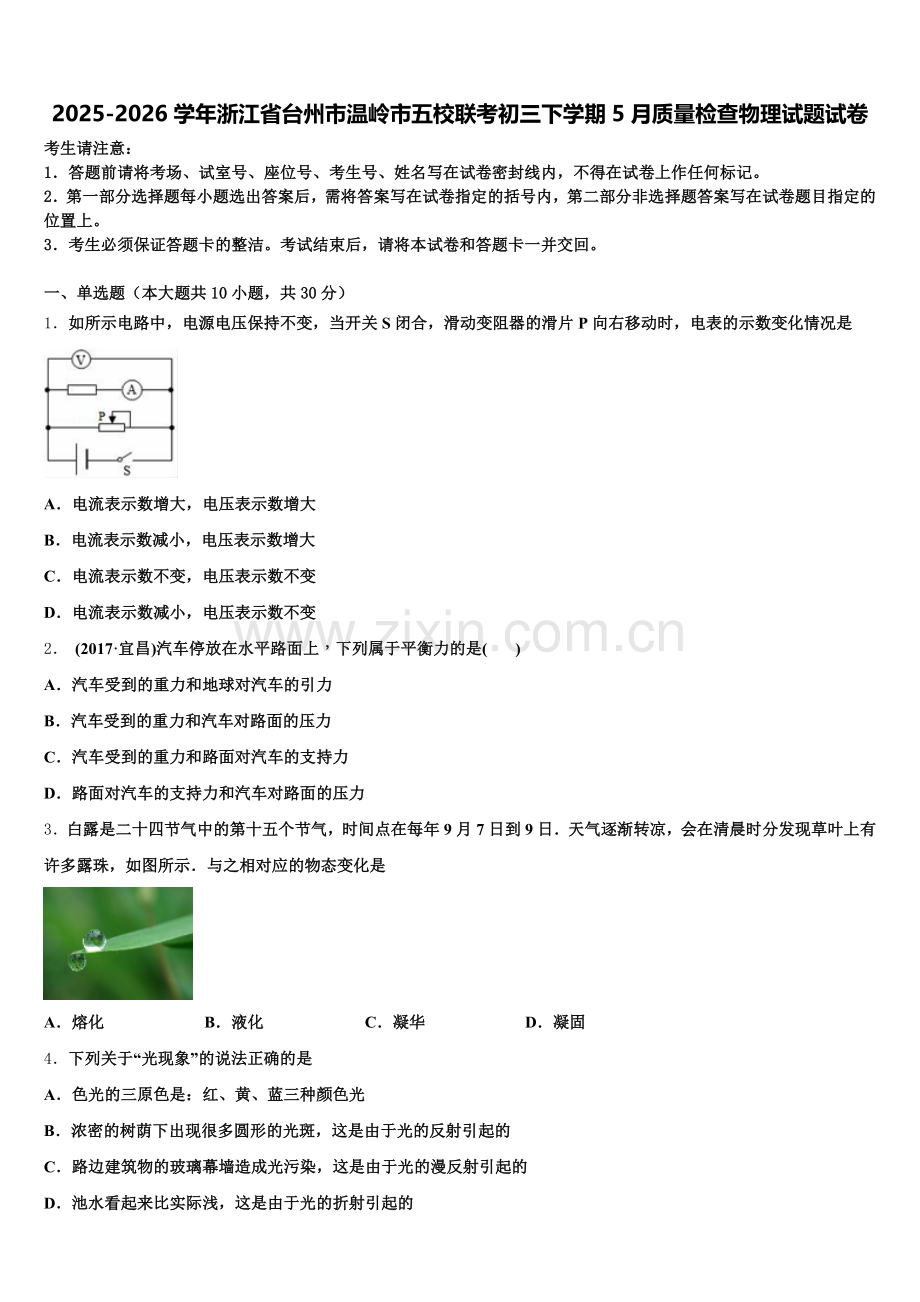

2025-2026学年浙江省台州市温岭市五校联考初三下学期5月质量检查物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是

A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
2． (2017·宜昌)汽车停放在水平路面上，下列属于平衡力的是( )
A．汽车受到的重力和地球对汽车的引力
B．汽车受到的重力和汽车对路面的压力
C．汽车受到的重力和路面对汽车的支持力
D．路面对汽车的支持力和汽车对路面的压力
3．白露是二十四节气中的第十五个节气，时间点在每年9月7日到9日．天气逐渐转凉，会在清晨时分发现草叶上有许多露珠，如图所示．与之相对应的物态变化是

A．熔化 B．液化 C．凝华 D．凝固
4．下列关于“光现象”的说法正确的是
A．色光的三原色是：红、黄、蓝三种颜色光
B．浓密的树荫下出现很多圆形的光斑，这是由于光的反射引起的
C．路边建筑物的玻璃幕墙造成光污染，这是由于光的漫反射引起的
D．池水看起来比实际浅，这是由于光的折射引起的

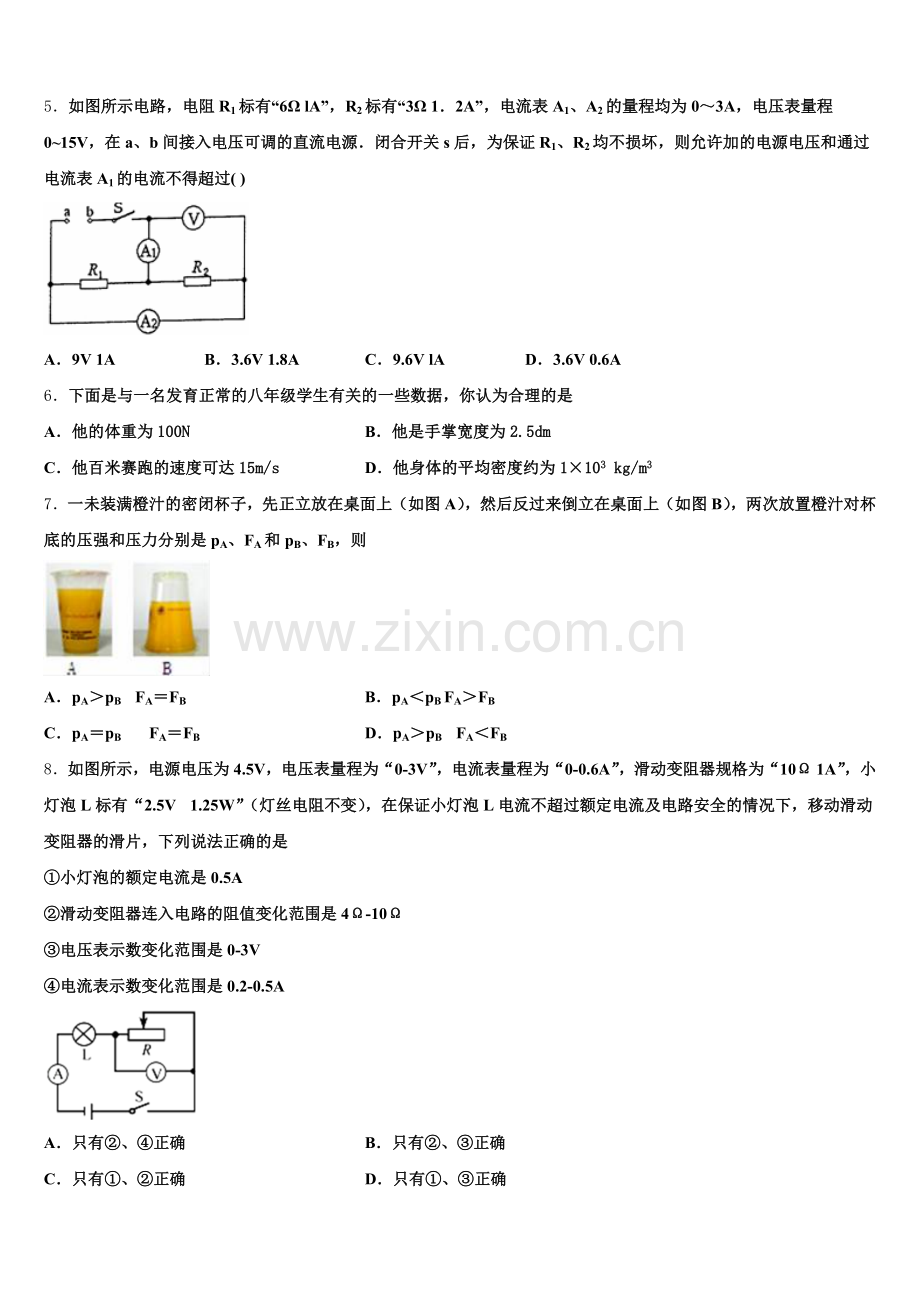

5．如图所示电路，电阻R1标有“6Ω lA”，R2标有“3Ω 1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接入电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过( )

A．9V 1A B．3.6V 1.8A C．9.6V lA D．3.6V 0.6A
6．下面是与一名发育正常的八年级学生有关的一些数据，你认为合理的是
A．他的体重为100N B．他是手掌宽度为2.5dm
C．他百米赛跑的速度可达15m/s D．他身体的平均密度约为1×103 kg/m3
7．一未装满橙汁的密闭杯子，先正立放在桌面上（如图A），然后反过来倒立在桌面上（如图B），两次放置橙汁对杯底的压强和压力分别是pA、FA和pB、FB，则

A．pA＞pB FA＝FB B．pA＜pB FA＞FB
C．pA＝pB FA＝FB D．pA＞pB FA＜FB
8．如图所示，电源电压为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流及电路安全的情况下，移动滑动变阻器的滑片，下列说法正确的是
①小灯泡的额定电流是0.5A
②滑动变阻器连入电路的阻值变化范围是4Ω-10Ω
③电压表示数变化范围是0-3V
④电流表示数变化范围是0.2-0.5A

A．只有②、④正确 B．只有②、③正确
C．只有①、②正确 D．只有①、③正确
9．用如图所示的实验装置进行实验，下列说法正确的是

A．该实验装置是用来研究电磁感应现象的
B．电动机的工作原理与该装置相同
C．闭合开关，金属棒ab运动，此过程是把机械能转化为电能
D．将磁铁N、S极对调，同时改变金属棒ab中电流的方向，金属棒ab的运动方向也会改变
10．热敏电阻是一种新型的半导体材料，被广泛应用于电热设备中，该材料温度越高，电阻越大。小明买了一个应用了该材料的养生壶，已知该材料电阻RT不小于24Ω，温度为50℃时，RT＝40.5Ω，壶内另一定值电阻R0＝20Ω．养生壶加热过程中的平均功率等于50℃时电路的总功率。

(1)小明试着设计了养生壶的两种电路图，如图甲、乙所示，已知小明家的电路允许通过的最大电流为10A，请你帮他选择出正确的电路图，是甲乙中的哪个？(不用书写验证过程)
(2)该养生壶烧水时的平均功率为多大？
(3)若该养生壶烧水时消耗电能的84%转化为水的内能，5min能将多少千克的水从20℃加热至100℃？[c水＝4.2×103J/(kg•℃ )
二、多选题（本大题共3小题，共12分）
11．下列各种现象与其涉及的物理知识之间的关系，正确的是（　　）
A．用高压锅煮饭容易熟﹣﹣沸点与压强的关系
B．运载火箭升空﹣﹣力的作用是相互的
C．飞机翱翔蓝天﹣﹣流体压强与流速的关系
D．船闸工作﹣﹣帕斯卡定律
12．下列选项中的对应关系完全正确的是
A．以下是物品用途及利用的主要性质：
在地板上洒水降温﹣﹣水蒸发吸热
用干冰人工降雨﹣﹣干冰升华吸热
用磁铁吸引铁钉﹣﹣磁铁有磁性
B．以下是物理现象及其说明的问题：
电磁感应现象﹣﹣﹣电能转化为机械能
水向低处流﹣﹣液体内部有压强
高压输电﹣﹣﹣减少输送线路上电能损失
C．以下是各种装置及其相应的原理：
智能机器狗﹣﹣﹣半导体材料应用
重垂线﹣﹣﹣重力方向竖直向下
天平﹣﹣﹣﹣杠杆原理
D．以下是常见做法和所要达到的目的：
居民区附近禁止汽车鸣笛﹣﹣﹣防止噪音
图钉的前端做得很尖﹣﹣增大压强
用力将实心球扔出﹣﹣力能改变物体运动状态
13．小华利用如图所示的实验装置，探究电阻的大小与哪些因素有关．图中A为锰铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同．下列说法中正确的是

A．若探究电阻大小与温度是否有关，应选择B和C这两根金属线分别连入
B．若探究电阻的大小与横截面积是否有关，应选择C和D这两根金属线分别连入
C．若探究电阻的大小与长度是否有关，应选择B和D这两根金属线分别连入
D．若探究电阻的大小与材料的是否有关，应选择A和B这两根金属线分别连入
三、填空题（本大题共5小题，共10分）
14．如图所示，电路中Rx为压敏电阻，阻值随所受压力增大而减小，开关S闭合后，螺线管的上端相当于电磁铁的_________极；当压力增大时，电磁铁的磁性会________．

15．用如图所示的滑轮组将重的物体匀速提升，拉力为.此过程中滑轮组机械效率为___________，根据已知条件，以下四个物理量：①动滑轮上升的高度、②动滑轮的重力、③额外功、④拉力的功率，还能求出的有__________（选填序号）．

16．如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上，底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下。请计算出物体A在容器内浸没后与未放入物体A前比较，水对容器底产生的压强增加了_____Pa．（g取10N/kg）

17．如图所示，电源电压为6V，电阻的阻值为10Ω.闭合开关后，电流表的示数为1.3A，则通过电阻，的电流为______A；的电功率为_____W，通电10min产生的热量可以使2kg水温度升高_____，已知水的比热容是.

18．2019年《歌手3》正在湖南卫视热播，女歌手比男歌手的_____（选填“音调”、“响度”或“音色”）高，刘欢与杨坤歌声的最大区别是_____（选填“音调”、“响度”或“音色”）不同．
四、计算题（本大题共3小题，共29分）
19．如图所示的电路中已知R1 为40Ω．在闭合S 的情况下，断开S1 时电压表的读数是2.0V，闭合 S1 时电压表的示数是 2.8V．若电源电压保持不变，求：
在闭合 S 断开S1 时，电路中的电流；电阻 R2 的阻值。
20．如图甲是某款电热水龙头，即开即热、冷热兼用。图乙是它的原理电路图，R1、R2为电热丝。通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。有关参数如表。不考虑温度对电阻丝值的影响，请回答下列问题：

产品名称
即热式热水龙头
应用场所
厨房、卫生间
额定功率
温水 2200W
热水 3300W
额定电压
220V
额定频率
50Hz
防触电类型
Ⅰ类（最高等级）
（1）开关与1、2接触时，水龙头放出的水是温水还是热水？此时电路中的电流多大？
（2）R2的电阻值多大？
（3）水龙头放热水时，正常工作20s，消耗的电能是多少？若不计热量损失，在此过程中可将多少kg的水从18℃加热到48℃？
21．图a是小红家一台快速电热水壶，铭牌如右表、为了测量它烧水时的实际功率，小红和父亲合作进行了如下实验：关掉家里所有用电器，将该电水壶装了0.6kg、20℃的水，接入家庭电路中，闭合壶的开关，测得壶中的水从20℃上升到100℃所用的时间是4min．同时观察到家中电能表（见图（b）转过的转数正好为90转（r）、水的比热容：c=4.2×103J/（kg•℃）．请根据相关信息求：
产品型号：KS-12
最大容积：1.2L
额定电压：220V～
额定频率：50Hz
额定功率：1000W

（1）电水壶中水吸收的热量？
（2）电水壶烧水的实际功率？
（3）电水壶加热的效率。
五、作图题（本大题共2小题，共4分）
22．如图所示，一个小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，忽略空气阻力，画出小球所受的重力G和弹力F．

23．如图所示，一条光线垂直射到一个横截面为等腰直角三角形的玻璃砖上，在玻璃砖的平面上安装了一块平面镜，请画出这条光线进入玻璃砖射到平面镜上，经反射后射回空气中的光路图．
（_____）

六、实验探究题（本大题共3小题，共15分）
24．小明同学用如图所示的实验裝置探究“电流与电阻的关系”，电源电压恒为3V．
请你用笔画线代替导线，把图中的实验电路补充完整；____小明将5Ω的定值电阻接入电路后，闭合开关后，电流表没示数，电压表示数接近电源电压，则电路故障可能是________ 排除故障后，小明移动滑动变阻器的滑片，使电压表的示示数为2.5V，记录此时电流表的示数；随后，将5Ω的电阻换成10Ω的电阻继续实验；接下来他应该将滑动变阻器的滑片向________（选填“左”或“右”）移动，在此过程中眼要看着________（选填“电流表”或“电压表”），直到示数为________时； 一旁的小华同学看完他的实验后说：“用一个热敏电阻代替定值电阻，每测完一组数据后，对电阻进行加热，不就可以改变电阻了吗？”请问：小华的这种实验方法合适吗？________，原因是：________
25．在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：

（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为_______cm．
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_______（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理．
（3）保持图乙中凸透镜的位置不变，当向右移动蜡烛时，应该向_______（选填“左”或“右”）移动光屏，才能再次得到清晰的像．
（4）保持凸透镜的位置仍然不变，小峻继续向右移动蜡烛至45cm刻度线处，移动光屏，发现_______（选填“能”或“不能”）得到蜡烛清晰的像．
26．为了测定额定电压为“2.5 V”的小灯泡的电功率，小明设计了如图甲所示的电路图，实验中各元件均完好，电源电压保持不变．

（1）请根据电路图连接好实物图．
（_____）
（2）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是____（选填字母）．
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）排除故障后，闭合开关，移动变阻器的滑片到某一点时，电压表的示数如图乙所示，为_____V，要测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端滑动，使电压表的示数为_____V．此时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该灯泡的额定功率为_____W．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
如图是并联电路，电压表测电源的电压，所以当滑动变阻器的滑片P向右移动时，电压表的示数不变；由于各支路互不影响，电流表测量定值电阻电流，所以当移动滑片时电流表示数也不变．
2、C
【解析】
平衡力条件是：作用在同一个物体上的两个力，大小相等，方向相反，并且在同一条直线上．汽车停放在水平路面上，汽车受到的重力作用点在汽车上，方向竖直向上，大小为重力；和路面对汽车的支持力，作用点在汽车上，方向竖直向上，大小等于重力，是一对平衡力．故选C．
3、B
【解析】
露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面；故ACD错误；B正确；
4、D
【解析】
A、色光的三原色是：红、绿、蓝三种颜色光，故A错误；
B、浓密的树荫下出现很多圆形的光斑，这是由于光的直线传播引起的，故B错误；
C、路边建筑物的玻璃幕墙造成光污染，这是由于光的镜面反射引起的，故C错误；
D、池底的光线由水中斜射到空气中时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了。故D正确。
5、B
【解析】
由电路图可知，电阻R1和R2并联，电流表A1测量干路总电流，
电流表A2测量通过R2的电流，电压表V测量电源电压；
①∵电阻R1标有“6Ω 1A”，R2标有“3Ω 1.2A”，
∴电阻R1两端允许的最大电压为U1=I1R1=1A×6Ω=6V；
电阻R2两端允许的最大电压为U2=I2R2=1.2A×3Ω=3.6V；
因为两电阻并联，两支路电压相等，因为U1＞U2，
因此为了保护电阻R2，电源电压U不能超过3.6V．
②此时通过电阻R1的电流为I1=U/R=3.6/6=0.6A
此时通过电阻R2的电流为其额定电流I2=1.2A，
电流表A1测量干路总电流，它的示数为I=I1+I2=0.6A+1.2A=1.8A．
6、D
【解析】
A．中学生的质量（体重）一般在100斤即50kg左右，重力约为500N；故A错误；
B．手掌宽度为2.5cm，即0.25dm；故B错误；
C．百米赛跑的成绩一般在15s左右，故速度接近10m/s；达不到15m/s；故C错误；
D．人的密度与水接近，故他身体的平均密度约为1×103kg/m3；故D正确；
故选D。
7、D
【解析】
由于杯子是上粗下细，所以倒立时，杯中液面的高度要小于正立时的液面高度；
根据p＝ρgh可知：当液体密度相同时，液面越高，液体对杯底的压强越大，所以pA＞pB；
当容器形状是上粗下细（如图A）时，对容器底的压力小于液体重力，即F＜G；当容器形状是上细下粗（如图B）时，对容器底的压力大于液体重力，即F＞G；可见FA＜G，FB＞G，故FB＞FA；
8、C
【解析】
①由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．灯泡正常发光时的电压为2.5V，功率为1.25W，根据 可得，灯泡正常发光时电路中的电流： ，故正确；
④灯泡的电阻： ，串联电路中电流处处相等，灯泡的额定电流为0.5A，电流表量程为0∼0.6A，所以为使电路安全，电路中的最大电流：I最大=IL=0.5A，电压表示数最大为3V时,根据串联电路电压的规律,此时灯泡电压最小为：U′L=U−UV=4.5V−3V=1.5V，此时电流中电流最小，由欧姆定律可得，电路中的最小电流： ，所以电流表的示数范围为0.3A∼0.5A，故错误；
②电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，R变最大=R总最大−RL= ，电路中电流最大时，总电阻最小，滑动变阻器有最小值，则R变最小=R总最小−RL= ，所以滑动变阻器连入电路的阻值变化范围是4Ω∼10Ω，故正确；
③因变阻器允许连入电路中最小电阻为4Ω，所以电压表示数不可能为0，故③错误；
综合分析只有①、②正确，故C正确．
9、B
【解析】
AB.由于实验图中有电源，所以探究的是通电导体在磁场中受力运动的情况，即是电动机的原理，故A错误、B正确；
C.通电导体在磁场运动时，是电能转化为机械能，故C错误；
D.通电导体运动的方向与磁场的方向、电流的方向有关，将磁铁N、S极对调，同时改变金属棒ab中电流的方向，所以，金属棒ab的运动方向不变，故D错误。
10、 (1)正确的电路图是甲；(2)800W；(3)0.6kg
【解析】
(1)因小明家的电路允许通过的最大电流为10A，由可得，家庭电路的最小总电阻

因串联电路的总电阻等于各分电阻之和，且并联电路的总电阻的倒数等于各分电阻倒数之和，所以，甲电路图中总电阻大于20Ω，乙电路图总电阻小于20Ω，则正确的电路图为甲电路图；
(2)由题意可知，养生壶加热过程中的平均功率等于50℃时电路的总功率，则该养生壶烧水时的平均功率：

(3)该养生壶烧水时，5min内消耗的电能：

由可得，水吸收的热量：

由可得，加热水的质量：

答：(1)正确的电路图是甲；(2)该养生壶烧水时的平均功率为800W；(3)若该养生壶烧水时消耗电能的84%转化为水的内能，5min能将0.6kg的水从20℃加热至100℃。

二、多选题（本大题共3小题，共12分）
11、ABC
【解析】
A．利用高压锅煮饭，锅内气压比较高，水的沸点高，易将饭煮熟，描述正确．故A正确．
B．运载火箭升空时，燃料燃烧产生高温高压的气体从火箭后面喷射出来，对周围气体产生一个先下的推力，因为力的作用是相互的，周围气体会给火箭一个向上的推力，故B正确；
C．飞机在空中飞行时，由于机翼的上方是凸起的，所以上方空气流速大于下方流速，流速越快压强越小，从而给飞机一个向上的升力；故C正确；
D．船闸是利用连通器的原理工作的，故D错误．
12、ACD
【解析】
A、在地板上洒水降温，是应用了水蒸发吸热的原理；用干冰人工降雨，是应用了干冰在升华过程中吸收大量的热，周围的温度急剧降低而使空气中的水蒸气凝结成水滴；磁铁有吸引铁钴镍的性质，称为磁性。故A正确；
B、电磁感应现象是把机械能转化为电能的；水向低处流是因为水受到向下的重力的作用；高压输电能减少电能在输电线上的损失。故B错误；
C、智能机器狗是半导体材料的应用；重力的方向始终竖直向下，所以利用重锤线可以检验墙壁是否竖直；天平的实质是一个等臂杠杆。故C正确；
D、居民区附近禁止汽车鸣笛，是在声源处减弱噪声；图钉的前端做得很尖是减小受力面积来增大压强；在力的作用下实心球被扔出。故D正确。
13、CD
【解析】
A. 若探究电阻大小与温度是否有关，应该控制材料，横截面积和长度相同， B C的横截面积不同，A错误.
B. 若探究电阻的大小与横截面积是否有关，应该控制材料，温度和长度相同，应选择B和C这两根金属线分别连入，B错误.
C. 若探究电阻的大小与长度是否有关，应该控制材料，横截面积和温度相同，应选择B和D这两根金属线分别连入，C正确.
D. 若探究电阻的大小与材料的是否有关，应该控制长度，横截面积和温度相同，所以应选择A和B这两根金属线分别连入，D正确.
故选CD.

三、填空题（本大题共5小题，共10分）
14、S 增强
【解析】
根据安培定则知道开关S闭合后，螺线管的上端相当于电磁铁的S极；当压力增大时，Rx的阻值随所受压力增大而减小，电路的电流会增加，电磁铁的磁性会增强．
15、85% ①、③
【解析】
拉力做的有用功：；由图可知，n=2，拉力端移动的距离：s=2h=2×2m=4m，拉力做的总功：；滑轮组的机械效率：；①因为动滑轮和物体一起运动，动滑轮上升的高度等于物体上升的高度，大小为2m；②存在摩擦和绳子重，无法求出动滑轮的重力；③额外功等于总功减去有用功，；④因为不知道做功时间，所以无法计算拉力的功率。可见，还能求出的有①、③。
16、900
【解析】
物体完全浸没时排开水的体积为V排＝V物＝S物h物＝60cm2×12cm＝720cm3；排开水的深度为h＝＝9cm＝0.09m，增加的压强为p＝ρgh＝1.0×103kg/m3×10N/kg×0.09m＝900Pa。
17、0.6 4.2 0.3
【解析】
由电路图可知，闭合开关后两电阻并联，电流表测干路电流；因为两电阻两端的电压相等、都为6V，所以通过R1的电流；通过R2的电流I2=I-I1=1.3A-0.6A=0.7A，R2的电功率P2=UI2=6V×0.7 A=4.2W。通电10min=600s，R2产生热量Q=I2R2t=UI2t=6V×0.7A×600s=2520J，Q=cmΔt，可得：
18、音调 音色
【解析】
男歌手和女歌手的歌声都有各自的特点，女歌手的歌比较尖细，说明女歌手的音调高，相对来说男歌手的音调低；刘欢与杨坤的声带结构不同，故刘欢与杨坤歌声的最大区别是音色不同．

四、计算题（本大题共3小题，共29分）
19、见解析
【解析】
（1）由电路图知道，闭合S断开S1 时，R1和R2串联；由于串联电路的电流处处相等，所以，电路中的电流是：；
（2）当S、S1 都闭合时，R1 被短路，电压表测电源电压，即电源电压是：U=2.8V；根据串联电路的总电压等于各电阻两端的电压之和知道，R1和R2 串联时，U2 =U-U1 =2.8V-2.0V=0.8V，由欧姆定律知道， 。
20、（1） 温水；；（2）；（3）6.6×104J ；0.52kg
【解析】
（1）开关与1、2接触时，电阻R1单独接入电路，连入电阻较大，由可知电功率较小，为低温档，水龙头放出的水是温水，此时电路中的电流： ；
（2）开关与2、3接触时，电阻R1、R2并联接入电路，连入电阻较小，由可知电功率较大，为高温档，水龙头放出的水是热水，P热水=3300W，由 得总电流：，R2支路的电流I2=I-I1=15A-10A=5A，由欧姆定律得： ；
（3）水龙头放热水，正常工作20s，消耗的电能： =3300W×20s=6.6×104J；由 可得：.
21、（1）2.016×105J（2）900W（3）93%
【解析】
（1）水吸收的热量Q=cm△t=4.2×103J/（kg•）×0.6kg×80=2.016×105J；
（2）消耗的电能W==0.06KW•h=216000J；电水壶烧水的实际功率P===0.9kW=900W；
（3）电水壶加热的效率η==×100%=93%；

五、作图题（本大题共2小题，共4分）
22、
【解析】
忽略空气阻力，小球从高处下落到竖直放置的弹簧上并压缩弹簧向下做减速运动，此时小球共受到重力和弹力两个力的作用，过小球重心分别沿竖直向下和竖直向上的方向画一条有向线段，用G和F表示，且G＜F，如图所示：

23、
【解析】
由于光从空气垂直入射到横截面为等腰直角三角形的玻璃表面，所以传播方向不变．然后光在玻璃砖中沿直线传播，经平面镜反射，由垂直另一直角边斜射入空气中，故光路如图所示：

六、实验探究题（本大题共3小题，共15分）
24、 R断路 A 电压表 2.5V 不合适 热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系
【解析】
（1）探究“电流与电阻的关系”，电压表与电阻并联，已知电源电压恒为3V，所以电压表选用0~3V量程，滑动变阻器按“一上一下”的方式接入电路中，连图如下：

（2）闭合开关后，电流表没示数，说明电路可能断路，电压表示数接近电源电压，说明电压表与电源相连通，则电路故障可能是电阻R断路．
（3）将5Ω的电阻换成10Ω的电阻继续实验，根据串联分压原理，电压表示数变大，为控制电压表示数不变，根据串联电路电压的规律，应增大滑动变阻器分得的电压，根据分压原理，应增大滑动变阻器连入电路中的阻值，所以应将滑动变阻器的滑片向A移动，在此过程中眼要看着电压表，直到电压表的示数为2.5V时；
（4）探究“电流与电阻的关系”需要控制电压相同，改变电阻，用热敏电阻代替定值电阻，热敏电阻的阻值虽然可以通过温度改变，但阻值的具体大小无法得知，所以无法定量地研究电流与电阻的关系．
25、10.0 放大 投影仪 右 不能
【解析】
（1）平行光经过透镜以后将会聚到主光轴上一点，这个点即透镜的焦点，焦点到光心的距离即焦距，有甲图可知透镜的焦距是10cm(2)由图乙可以看出相距小于物距，根据透镜的成像规律可知此时可成倒立放大的实像，投影仪就是根据这一原理制成的．（3）
凸透镜的位置不变,当向右移动蜡烛时物距变小，根据物距和像距的变化关系可知：此时像距应该变大，所以应该向右移动光屏．(4)保持凸透镜的位置仍然不变,向右移动蜡烛至45cm刻度线处此时u,所以无论如何移动光屏都不能在光屏上得到蜡烛清晰的像．
点睛：图中测量凸透镜焦距的方法：平行光聚焦法，亮点为焦点，焦点到光心的距离为就焦距．由此可以确定其焦距是多少；（2）掌握凸透镜成像的各种规律，及物距像距的变化关系．
26、 C 0.4 左 2.5 0.3 0.75
【解析】
（1）小灯泡的右端连接滑动变阻器的A接线柱，小灯泡的额定电压为2.5V，故选择电压表0-3V量程与灯泡并联，如图：

（2）灯泡不亮，电流表、电压表均有示数，说明电路中不存在断路故障，小灯泡处也没有短路现象，原因可能是滑动变阻器接入电路的电阻太大，电流太小，故应移动滑动变阻器的滑片，观察小灯泡是否发光，选C．
（3）图乙电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V．要使灯泡正常发光，灯泡两端电压应为2.5V，根据串联电路的分压特点，滑动变阻器连入电路的电阻应减小，则滑片向左移动．此时电流表的示数如图丙所示，电流表0-0.6A量程的分度值为0.02A，通过小灯泡的电流为0.3A，该灯泡的额定功率为：
．
