网球场营造简介

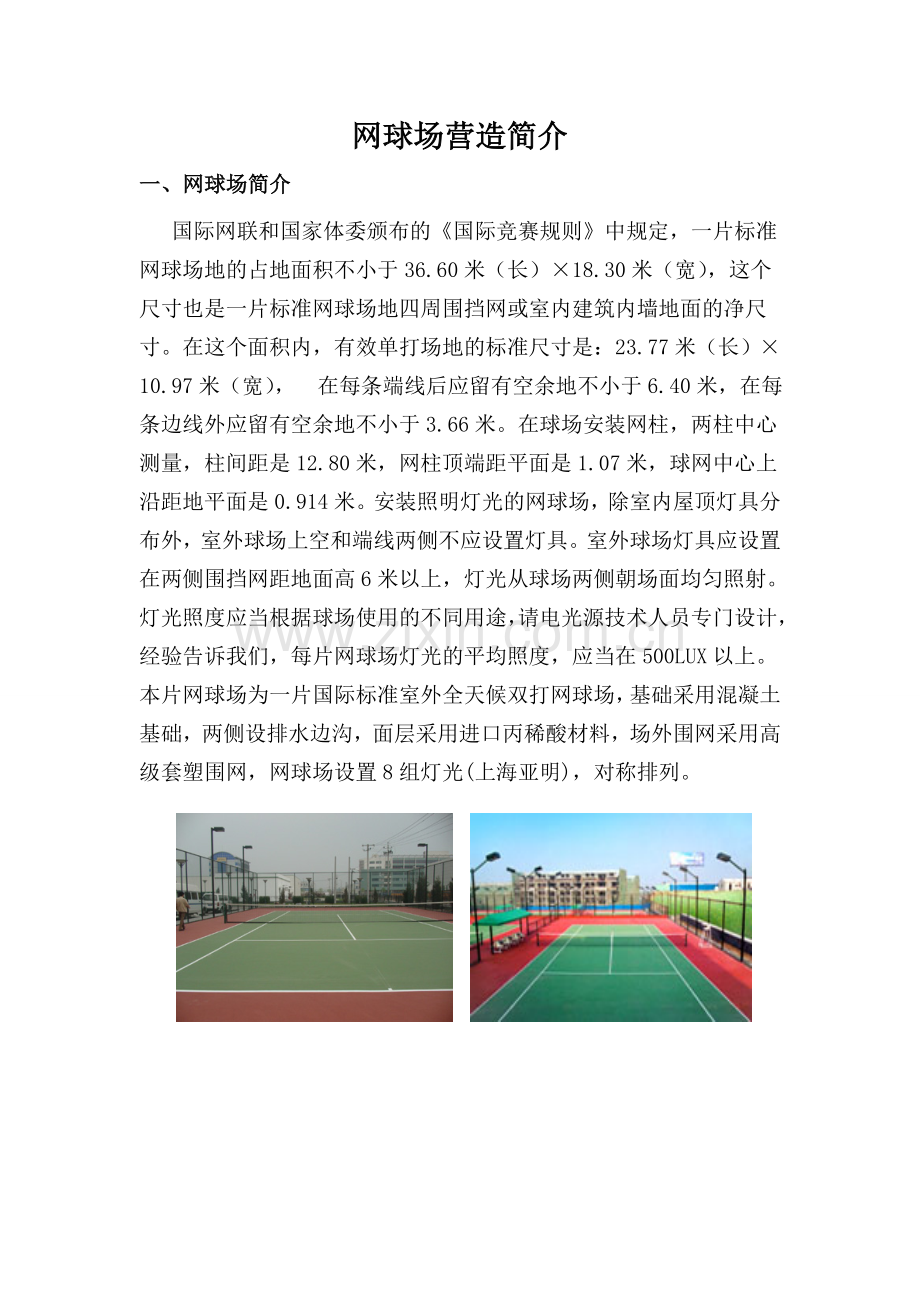

一、网球场简介
国际网联和国家体委颁布的《国际竞赛规则》中规定,一片标准网球场地的占地面积不小于36.60米(长)×18.30米(宽),这个尺寸也是一片标准网球场地四周围挡网或室内建筑内墙地面的净尺寸。在这个面积内,有效单打场地的标准尺寸是:23.77米(长)×10.97米(宽), 在每条端线后应留有空余地不小于6.40米,在每条边线外应留有空余地不小于3.66米。在球场安装网柱,两柱中心测量,柱间距是12.80米,网柱顶端距平面是1.07米,球网中心上沿距地平面是0.914米。安装照明灯光的网球场,除室内屋顶灯具分布外,室外球场上空和端线两侧不应设置灯具。室外球场灯具应设置在两侧围挡网距地面高6米以上,灯光从球场两侧朝场面均匀照射。灯光照度应当根据球场使用的不同用途,请电光源技术人员专门设计,经验告诉我们,每片网球场灯光的平均照度,应当在500LUX以上。本片网球场为一片国际标准室外全天候双打网球场,基础采用混凝土基础,两侧设排水边沟,面层采用进口丙稀酸材料,场外围网采用高级套塑围网,网球场设置8组灯光(上海亚明),对称排列。

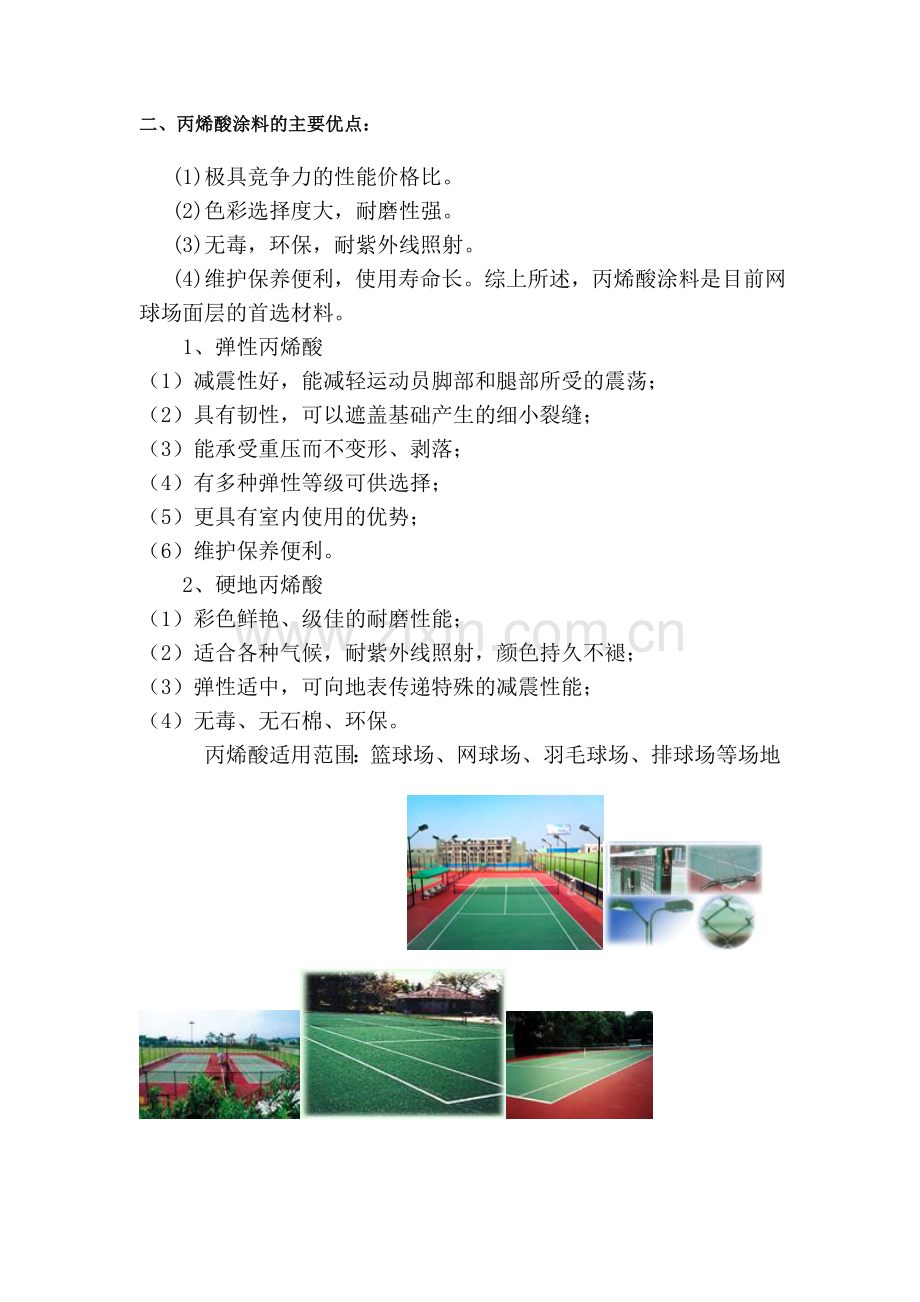

二、丙烯酸涂料的主要优点:
(1)极具竞争力的性能价格比。
(2)色彩选择度大,耐磨性强。
(3)无毒,环保,耐紫外线照射。
(4)维护保养便利,使用寿命长。综上所述,丙烯酸涂料是目前网球场面层的首选材料。
1、弹性丙烯酸
(1)减震性好,能减轻运动员脚部和腿部所受的震荡;
(2)具有韧性,可以遮盖基础产生的细小裂缝;
(3)能承受重压而不变形、剥落;
(4)有多种弹性等级可供选择;
(5)更具有室内使用的优势;
(6)维护保养便利。
2、硬地丙烯酸
(1)彩色鲜艳、级佳的耐磨性能;
(2)适合各种气候,耐紫外线照射,颜色持久不褪;
(3)弹性适中,可向地表传递特殊的减震性能;
(4)无毒、无石棉、环保。
丙烯酸适用范围:篮球场、网球场、羽毛球场、排球场等场地
三、场地灯光部分
球场灯光宜采用8-12套1000瓦灯具在球场两侧平均分布,光照度达到350LUX-525LUX,配备一对网球中网柱,网中央高 0.914 米。推水器和防风网都应是室外网球场必备的球场设施。品 牌:上海亚明(亚字牌),荷兰PHILIPS公司设计专用网球场灯光系统,由专业人士设计安装,使系统性能达到设计水平。产 地:上海标 准:国际标准网球场射灯,根据美国IES规格而设计,94%的泛光照明集中于球场范围内作比赛用途,余下6%为一般辅助照明。Δ 亮度均匀一致,无光影拖带;Δ 使用寿命长,更换方便;Δ 安装后能达到场地灯光亮度最大值与最小值之比小于2:1的要求;规 格:场地设灯光12组,供夜间照明,每组设灯头1个(1000W),灯光部分包括:灯柱预埋、灯柱、灯头、灯臂、配电系统。
四、场地围网部分
品 牌:Upman-horse,采用PE高级套塑网片做网球场的围网,即可节省每年为普通铁丝网重新油漆的费用,其使用寿命也较普通钢丝网长八至十年。
产 地: 广州
规 格:网孔45×45mm,围网部分包括:
网柱预埋、围网框架、立柱、围网及网球场门。
五、场地设备部分
品 牌:Upman-horse
网球网
直插埋地式铝合金网球柱 推水器
单片网球场施工方案
一、编制说明
本分项工程施工组织设计编制的主要依据:
1、 国际标准网球场施工规范。
2、 根据国家现行的各项规范和规定的要求。
3、 我公司按贵方要求设计及绘制的施工图纸。
二、工程概况
本工程为单片网球场,基础为沥青基础,围网高度为4米,灯光采用上海(亚明),共设8盏两侧对称排列高度6米。面层采用进口丙烯酸涂料,建设面积为576㎡。工程量包括:
沥青基础、围网的制作与安装 、灯光穿线及安装、面层铺设、划线及网球场附件安装。
球场工期:为39天 (如遇阴雨天将退后)
1、围网的制作:以18个晴天工作日
2、灯光穿线及安装:以5个晴天工作日
3、面层铺设:以15个晴天工作日
4、划线及网球场附件安装:以1个晴天工作日
三、围网及框架施工设计
为美观及保证质量,加上需符合经济原则,本公司建议采用包塑铅丝网做网球场的围网,即可节省每年为普通铁丝网重新油漆的费用,其使用寿命也较普通钢丝网长三之五年(网孔规格应为50×50mm,小于一般网球的直径)。
1、基座:按设计要求建造C25钢筋混凝土围网柱基座;
2、框架:用Ø76钢管做围网立柱,各立柱间上下用两根Ø60钢管焊接连成4M高框架。 围网柱及灯柱均须沐涂两层防锈红丹底油后,再沐涂两层墨绿色防锈磁漆。
3、拉网:安装铁丝网应用专用工具拉紧,再用扁铁条及镙丝钉固定。
4、附件:浇灌C25水泥混凝土预埋球网柱活动铁套管(管内径Ø95,深500混凝土墩为(600×350×350mm);在两球网柱连线的是点预埋一个标致带挂勾座。
四、照明系统施工设计
一般而言,网球场灯光之质素比灯光之照明度大为重要,是以当我们设计网球场之照明系统时,不单要考虑其照明度,更要考虑其光线的平均分布及尽量减低刺眼光源等因素。
根据最新之国际标准,可参考以下守则:区域性或一般赛事或俱乐部等场所,其平均光照度应在600—700LUX之间,每片场地需要8个专用灯具;上海亚明公司的金属卤化物生能超级网球专用灯具安装于适合角度时,没有耀眼的眩光,光照均匀明亮,无影像,灯炮连续使用时间达10000小时以上,完全符合上述要求。
1、灯柱:用Ø114钢管制作6M为灯柱.柱埋地下深度为0.8M—1.00M,钢筋水泥混凝土柱墩为800×500×500mm.
2、电源:使用220—230V电压电源,在做基础施工时须按电源布局图预埋好Ø25mmPE管道,穿好合适电线,做妥接线盒;电线拉至围网边适当位置并接通场所内所有灯具,安装防水防漏电控制箱;场外部分由建设单位负责。
3、灯具:安装网球场专用金属卤化灯具(包括灯臂)。
五、面层铺设施工方案:
①②③④⑤
2、丙烯酸弹性面层施工工艺
①沥青修补层一层:开工前场地进行放水清理,清除杂物,不平处画出记号,采用底料)DecoTurf丙稀酸补平剂,加水和适量石英砂用刮板涂于凹抗面进行修复平整。
②粘合层:沥青填充剂5#全场涂刮一层使地面更加均匀、密实,增强地面和涂料的结合。
③弹性层:美国DecoTurf丙烯酸弹性胶粒全场涂刮四层(2粗2细),粗胶粒层:美国DecoTurf,
DecoTurfⅡ丙烯酸粗胶粒+100A#涂刮二层加水后,搅拌均匀,用进口橡胶刮耙刮涂。混合在特殊丙烯酸溶液内的粗橡胶颗粒性质稳定,增强球场弹性,令打球更加舒适,球员不易受伤。细胶粒层:美国DecoTurf DecoBaseⅡ丙烯酸细胶粒+100B#刮涂二层加水后,搅拌均匀,用进口橡胶刮耙刮涂。高性能丙烯酸乳胶混合有特别挑选的细橡胶颗粒进一步增加球场弹性,并找平粗橡胶层的粗糙表面,令面层细致均匀。
④“DecoTurf”纹理层二层,在粘合层上涂铺二层纹理层,即一种掺有矿物纤维,矽砂的丙稀
酸乳胶,球速的要求,调整掺砂量,可以控制表面的纹理和质地。
⑤“DecoTurf”表面色彩层两层,在纹理层上涂二层色彩层,赛线内为绿色,赛线外为红色,
使用后增加耐久性,抵抗气候变化及红外线侵蚀的功能。
⑥“DecoTurf”漆线层一层,执照国际标准的赛线尺寸划分线,丙烯酸弹性面层平均厚度为4㎜,施工后不出现明显积水及空鼓,起泡,开裂,起皮等现象。
六、质量保证措施
1、牢固树立“质量第一,质量第一,还是质量第一”的宗旨,工程费用,进度应服从质量,争创优质工程;
2、认真熟悉,复核图纸,弄清设计意图,做到胸有成竹,做好技术交底工作。
3、建立健全质量保证体系 ,分工明确,责任到人,把质量和技术责、权、利相结合。
4、严格按照规范,设计文件,国家网球协会质量评定标准施工。
5、及时填报各项工程验收报表,特别是隐藏工程验收,签征,同时备存施工日志,会议记录等,建立技术档案。
6、建立健全试验机构,设备,充实试验人员,做好原材料及半成品试验工作。
7、经常对施工机械检修,保证施工机械正常运转,机械正常也是施工质量的重要保证。
七、安全保证措施
1、树立“安全第一,预防为主”的思想,每个施工人员在施工中要警钟长鸣,认真学习有关安全条例,以增强各人的安全意识。
2、实行安全小组责任制,成立一个由安全主管负责的安全小组,分别对料场和施工现场的安全进行管理。
(1)场的安全管理;组织两个安全小组全面负责料场的安全保卫工作,每个小组日夜轮流值班,严禁与料场生产无关人员和外来闲杂人员进入料场,发现安全问题及时上报。
(2)施工现场的安全:组织安全小组,分别管理设置,安放地路上的标志标牌,指挥施工车辆的行驶。
(3)车辆要遵章守纪,安全行车,保持车况良好,不带病出车,坚决不充许酒后驾车。服从指挥,严禁无证驾驶。
(4)好现场文明施工的管理工作,强化目标管理,持证上岗,安全警示标牌醒目,材料堆放整齐,施工机械停放井然有序,职工住处清洁,秩序井然。工作有条不稳的进行,使该工程按期保质保安全的前提下顺利竣工。
八、售后服务承诺
为了确实维护营建方的利益,保证网球场的正常使用,我方经仔细研究,郑重承诺如下:
1、在正常使用情况下,灯光、围网、面层的保证期为一年,(不包括灯泡老化)一年内如出现质量问题,我方负责免费维修。
2、附赠品的保证期为一年,一年内如有损坏,经双方确认,确属产品本身缺陷,我方免费更换。
3、保证期满后,三年内实行有偿维修,仅收取相应材料费。
4、以后实行终身有偿维修。
5、工程完工验收后,我方负责免费培训,甲方场地管理人员3—4名。
6、场地交付后,我方定期会派专业人员对场地进行维护和现场指导。
7、正常工作日内,接到甲方电话后8小时内赶到现场,并提出具体解决方案。
8、若甲方在场地使用过程中,需我方提供技术帮助,我方将无条件答应。
九、质量控制措施
宁波江东腾江体育用品有限公司本着“用户第一,信誉至上”的原则,力争使营建的每一片网球场都达到国际一流标准,为此我们制定了严密的质量控制措施:
领导亲自把好质量关:整个施工期间,总经理,项目经理、总指导或工程总监一定保持有一人以上常驻工地现场,控制施工全过程,及时解决工程中遇到的问题
1、严格审核施工图纸、熟悉各项施工规则
2、专业人员负责严把材料质量关,确保所有材料设备完全符合合约要求
3、各项工程必须由经验丰富的技师进行施工及安装
4、保质保量按期完成所有工程项目,调试验收一次合格
十、网球场的使用与维护
为了更合理地使用场地,确保网球场的使用寿命,请在日常的使用与维护过程中,注意以下事项:
1、不穿硬底鞋尤其是钉鞋进场
2、不在场内乱扔垃圾
3、保持场地清洁,不使之有油污、污渍
4、雨停1小时内将积水清除,以免影响场地使用
5、勿在球场上进行其它活动遵守场地管理人员的其它有关规定
