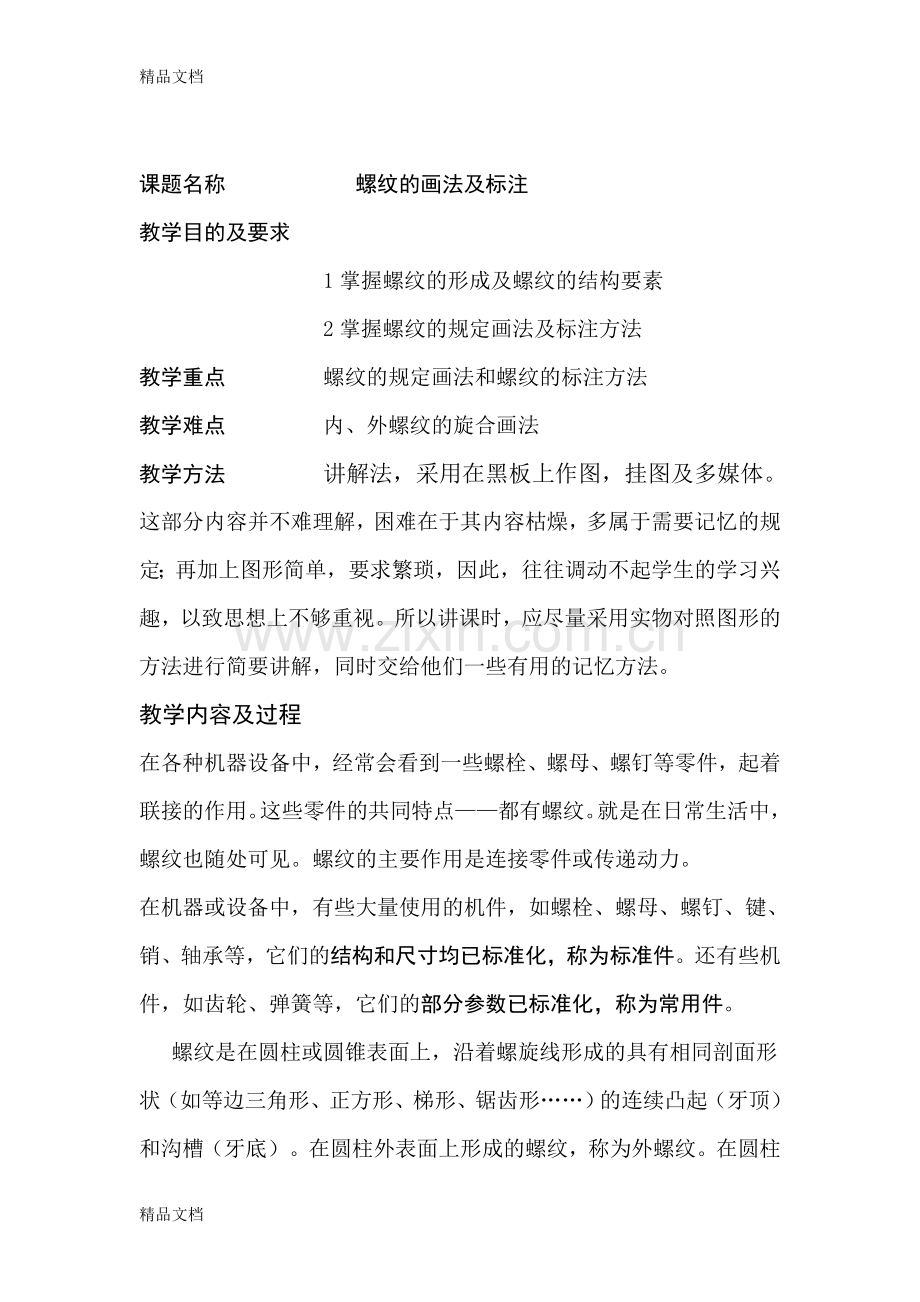

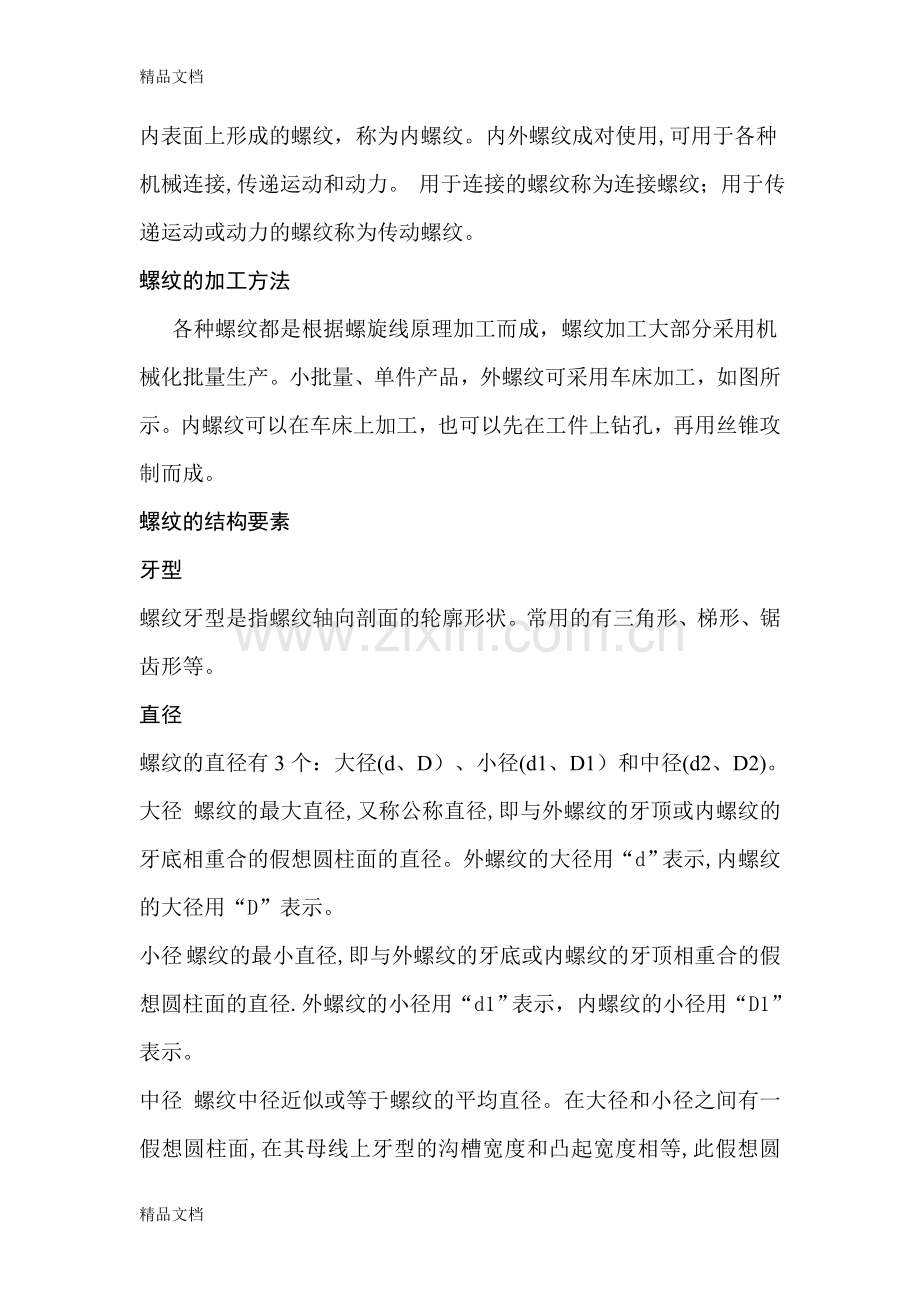

精品文档 课题名称 螺纹的画法及标注教学目的及要求 1掌握螺纹的形成及螺纹的结构要素2掌握螺纹的规定画法及标注方法教学重点 螺纹的规定画法和螺纹的标注方法 教学难点 内、外螺纹的旋合画法教学方法 讲解法，采用在黑板上作图，挂图及多媒体。这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。教学内容及过程在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。这些零件的共同特点都有螺纹。就是在日常生活中，螺纹也随处可见。螺纹的主要作用是连接零件或传递动力。在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形）的连续凸起（牙顶）和沟槽（牙底）。在圆柱外表面上形成的螺纹，称为外螺纹。在圆柱内表面上形成的螺纹，称为内螺纹。内外螺纹成对使用,可用于各种机械连接,传递运动和动力。 用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。螺纹的加工方法各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。小批量、单件产品，外螺纹可采用车床加工，如图所示。内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。螺纹的结构要素牙型螺纹牙型是指螺纹轴向剖面的轮廓形状。常用的有三角形、梯形、锯齿形等。直径螺纹的直径有3个：大径(d、D）、小径(d1、D1）和中径(d2、D2)。大径 螺纹的最大直径,又称公称直径,即与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱面的直径。外螺纹的大径用“d”表示,内螺纹的大径用“D”表示。小径 螺纹的最小直径,即与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱面的直径.外螺纹的小径用“d1”表示，内螺纹的小径用“D1”表示。中径 螺纹中径近似或等于螺纹的平均直径。在大径和小径之间有一假想圆柱面,在其母线上牙型的沟槽宽度和凸起宽度相等,此假想圆柱面的直径称为中径,外螺纹中径用 “d2”表示,内螺纹中径用“D2”表示。顶径和底径 外螺纹的大径和内螺纹的小径,又称顶径;外螺纹的小径和内螺纹的大径,又称底径。线数螺旋线的条数称为线数。沿一条螺旋线形成的螺纹,称为单线螺纹;沿两条或两条以上,且在轴向等距离分布的螺旋线所形成的螺纹,称为多线螺纹。螺距和导程相邻两牙在中径线上对应两点间的轴向距离,称为螺距,用“P”表示。在同一螺旋线上的相邻两牙在中径线上对应两点间的轴向距离,称为导程,用“Ph”表示.若螺旋线数为n,则导程与螺距有如下关系: Ph = nP旋向螺纹分左旋和右旋两种,顺时针旋转时旋入的螺纹,称为右旋螺纹;逆时针旋转时旋入的螺纹,称为左旋螺纹。常用的螺纹为右旋螺纹。内外螺纹必须成对配合使用,螺纹的牙型,大径,螺距,线数和旋向,这五个要素完全相同时,内外螺纹才能相互旋合。螺尾、倒角及退刀槽为了便于内外螺纹的旋合,在螺纹的端部制成45的倒角.在制造螺纹时,由于退刀的原故,螺纹的尾部会出现渐浅部分,这种不完整的牙型,称为螺尾.为了消除这种现象,应在螺纹终止处加工一个退刀槽。螺纹的规定画法 螺纹按其真实投影来画比较麻烦，实际上也没有必要。制图标准对螺纹（外螺纹和内螺纹）画法作了详细的规定，现简述如下：外螺纹的画法外螺纹大径用粗实线表示,小径用细实线表示,螺杆的倒角和倒圆部分也要画出,小径可近似地画成大径的0.85倍,螺纹终止线（有效螺纹的终止界线）用粗实线表示.在投影为圆的视图上,表示牙底的细实线只画约3/4圈,螺杆端面的倒角圆省略不画。螺尾一般不画,当需要表示螺尾时,表示螺尾部分牙底的细实线应画成与轴线成30的夹角。内螺纹的画法内螺纹通常采用剖视图表达。在平行于螺纹轴线的投影面上的视图，一般画成全剖视图（在不反映圆的视图中），螺纹大径用细实线绘制，小径和螺纹终止线用粗实线绘制，且小径取大径的0.85倍。小径粗实线不能画入倒角内。注意剖面线应画到粗实线；若是盲孔，终止线到孔的末端的距离可按0.5倍大径绘制。在垂直螺纹轴线的投影面的视图（反映圆的视图中），螺纹小径用粗实线画整圆，大径用细实线画约3/4个圆表示，孔口倒角圆不画。如图所示。当螺孔相交时，其相贯线的画法如图所示。当螺纹的投影不可见时，所有图线均画成细虚线，如图所示。螺纹连接的画法只有当内、外螺纹的五项基本要素相同时，内、外螺纹才能进行连接。用剖视图表示螺纹连接时，旋合部分按外螺纹的画法绘制，未旋合部分按各自原有的画法绘制。如图所示。画图时必须注意：表示内、外螺纹大径的细实线和粗实线，以及表示内、外螺纹小径的粗实线和细实线应分别对齐；在剖切平面通过螺纹轴线的剖视图中，实心螺杆按不剖绘制。螺纹的小径与螺杆的倒角大小无关,剖面线均应画到粗实线。螺纹牙型的表示法螺纹的牙型一般不需要在图形中画出，当需要表示螺纹的牙型时，可按下图的形式绘制。 （a）外螺纹局部剖 （b） 内螺纹全剖 （c） 局部放大图圆锥螺纹画法具有圆锥螺纹的零件，其螺纹部分在投影为圆的视图中，只需画出一端螺纹视图，如图所示。 （a） 外螺纹 （b） 内螺纹螺纹的种类凡是牙型、公称直径和螺距均符合国标规定的螺纹。（如普通螺纹、梯形螺纹、锯齿形螺纹）称为标准螺纹。牙型符合国标规定，公称直径和螺距不符合国标规定的螺纹，称为特殊螺纹。牙型不符合国标规定的螺纹，称为非标准螺纹（如方牙螺纹）。 （4）化工、冶金、有色、建材、机械、轻工、纺织、烟草、商贸、军工、公路、水运、轨道交通、电力等行业的国家和省级重点建设项目； 第一节环境影响评价螺纹种类不仅可按牙型分，也可以按用途分为连接螺纹和传动螺纹两类。普通螺纹是最常用的连接螺纹,牙型角为60.根据螺距不同,又可将其分为粗牙普通螺纹和细牙普通螺纹两种.管螺纹也是连接螺纹,牙型角为55。根据管螺纹的特性,又可将其分为用螺纹密封的管螺纹和非螺纹密封的管螺纹两种。用螺纹密封的管螺纹可以是内外螺纹均为圆锥形管螺纹,也可以是圆柱内管螺纹与圆锥外管螺纹相配合。其连接本身具有一定的密封性,多用于高温高压系统。非螺纹密封的管螺纹其内外螺纹都是圆柱管螺纹,无密封性,常用于润滑管路系统。最常见的传动螺纹是梯形和锯齿形螺纹.其中梯形螺纹应用最广。螺纹标注螺纹的种类很多，但规定画法却相同，在图上对标准螺纹只能用螺纹代号或标记来区别它们的不同。2. 规划环境影响报告书的审查内容普通螺纹、梯形螺纹及管螺纹的标注方法如下：普通螺纹标记螺纹特征代号 公称直径螺距-中径公差带 顶径公差带-旋合长度-旋向螺纹特征代号M, 普通螺纹同一公称直径可以有多种螺距，其中螺距最大的为粗牙螺纹。其余为细牙螺纹。细牙螺纹的每一个公称直径对应数个螺距，因此必须标出螺距。粗牙螺纹不标注螺距。当螺纹为左旋时,标注“LH”，右旋不标注旋向。公差带代号由中径公差带和顶径公差带两组组成,它们都是由表示公差等级的数字和表示公差带位置的字母组成。大写字母表示内螺纹,小写字母表示外螺纹。若两组公差带相同,则只标注一组。（4）化工、冶金、有色、建材、机械、轻工、纺织、烟草、商贸、军工、公路、水运、轨道交通、电力等行业的国家和省级重点建设项目；内、外螺纹配合的公差带代号中，前者是内螺纹公差带代号，后者是外螺纹公差带代号，中间用“/”分开。例如M161.5-6H/6g发现规划环境影响报告书质量存在重大问题的，审查时应当提出对环境影响报告书进行修改并重新审查的意见。旋合长度分为短(S),中(N),长(L)三种,中等旋合长度最为常用。当采用中等旋合长度时,不标注。例如：普通细牙外螺纹,大径为20,左旋,螺距为1.5,中径公差带为5g,大径公差带为6g,长旋合长度.其标记为:M201.5 -5g6g-L- LH粗牙普通内螺纹,大径为10,螺距为1.5,右旋,中径公差带为6H,小径公差带为6H,中等旋合长度.其标记为: M10-6H梯形螺纹的标记螺纹特征代号 螺纹公称直径导程（P螺距）旋向-中径公差带-旋合长度梯形螺纹的完整标记与普通螺纹基本一致,特征代号用Tr表示,其牙型角为30,不分粗细牙,单线螺纹用公称直径螺距表示,多线螺纹用公称直径导程(P螺距)表示。当螺纹为左旋时,标注“LH”,右旋时不标注旋向。其公差带代号只标注中径的。大写字母表示内螺纹,小写字母表示外螺纹。旋合长度只分中旋合长度（N）和长旋合长度（L）两种。当采用中等旋合长度时,不标注。内外螺纹旋合时,其公差带代号用斜线分开,左方表示内螺纹公差带代号,右方表示外螺纹公差带代号,标记示例如下:梯形螺纹的标记示例如下:Tr5016(P8)LH-7e-L 表示梯形外螺纹,公称直径50,导程16,螺距8,双线,左旋,中径公差带代号7e,长旋合长度。Tr407-7H表示梯形内螺纹,公称直径40,右旋,单线,螺距7,中径公差带代号7H,中旋合长度。Tr245-7H/7e锯齿形螺纹的标记锯齿形螺纹的牙型角为30,3,牙型代号为S,其它标注形式基本与梯形螺纹一致。内外螺纹旋合时,其公差带代号用斜线分开,左方表示内螺纹公差带代号,右方表示外螺纹公差带代号,标记示例如下:M161.5-6H/6g另外，故障树分析（FTA）和日本劳动省六阶段安全评价方法可用于定性、定量评价。管螺纹的标记55非螺纹密封管螺纹标记螺纹特征代号 尺寸代号 公差等级代号 旋向非螺纹密封的管螺纹其螺纹特征代号为G,牙型角55,管螺纹尺寸代号不再称作公称直径，也不是本身的任何直径尺寸，只是一个无单位的代号。管螺纹为英制细牙螺纹，其公称直径近似为管子的内孔直径，以英寸为单位。管螺纹的内孔直径可根据尺寸代号在有关标准中查到。公差等级代号只标注外螺纹的,分A,B两级。内螺纹公差等级只有一个，故无公差等级代号。螺纹为左旋时,标注LH。右旋时不标注旋向。内、外螺纹旋合在一起时，内、外螺纹的标注用“/”分开，前者是内螺纹的标注，后者是外螺纹的标注。55密封管螺纹标记螺纹特征代号 尺寸代号 旋向用螺纹密封的管螺纹其牙型角为55,螺纹特征代号为:“Rc”表示圆锥内螺纹,“Rp”表示圆柱内螺纹。“R1”表示与圆柱内螺纹相配合的圆锥外螺纹。“R2”表示与圆锥内螺纹相配合圆锥外螺纹。其标注示例见表。（1）基础资料、数据的真实性；螺纹标记的图样标注1公称直径以mm为单位的螺纹，其标记应直接注在大经的尺寸线上或其引出线上。2管螺纹的标记注在引出线上，引出线由大经处或对称中心线处引出。（二）环境保护法律法规体系1）直接使用价值。直接使用价值（DUV）是由环境资源对目前的生产或消费的直接贡献来决定的。考试情况分析螺纹长度的图样标注图样中标注的螺纹长度，均指不包括螺尾在内的有效长度。精品文档
