江西中医药高等专科学校
《艺术史》2024-2025学年第二学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个由理想运放构成的减法运算电路中，两个输入电压分别为 2V 和 1V，对应的输入电阻均为 10kΩ，反馈电阻为 20kΩ，那么输出电压约为多少？（ ）
A. 1V B. 2V C. 3V D. 4V

2、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压VCC = 18V，基极电阻RB1 = 60kΩ，RB2 = 20kΩ，集电极电阻RC = 3kΩ，发射极电阻RE = 1.5kΩ，三极管的β = 80。假设三极管处于放大状态，请问基极电流IB约为多少？（ ）
A. 40μA B. 50μA C. 60μA D. 70μA

3、在一个由三极管组成的基本共射放大电路中，已知三极管的饱和电流 I CS = 1mA，基极电流 I B = 20μA，集电极电阻 R C = 1kΩ，电源电压 V CC = 5V。假设三极管处于放大状态，请问该电路的输出电压动态范围约为多少？（ ）
A. 0 - 2V B. 1 - 3V C. 2 - 4V D. 3 - 5V

4、在一个由与非门组成的数字电路中，已知输入信号 A = 1，B = 0，C = 1 ，经过一系列逻辑运算后，输出信号 Y 为 0。若将输入信号 B 改为 1 ，其他输入信号不变，那么此时输出信号 Y 最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

5、某反馈放大电路，其开环增益为500，反馈系数为0.01。若要使闭环增益稳定在50，请问此反馈属于何种类型，且反馈深度约为多少？（ ）
A. 电压串联负反馈，11
B. 电压串联负反馈，10
C. 电流并联负反馈，11
D. 电流并联负反馈，10

6、在一个RC低通滤波电路中，电阻为30kΩ，电容为0.05μF，输入信号的频率为200Hz，那么该电路的输出电压与输入电压的比值约为多少？（ ）
A. 0.866 B. 0.707 C. 0.5 D. 0.25

7、一个共集电极放大电路，输入电阻约为2kΩ，输出电阻约为200Ω，电压增益约为0.98。若输入信号源内阻为1kΩ，负载电阻为2kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.49 B. 0.96 C. 0.98 D. 0.99

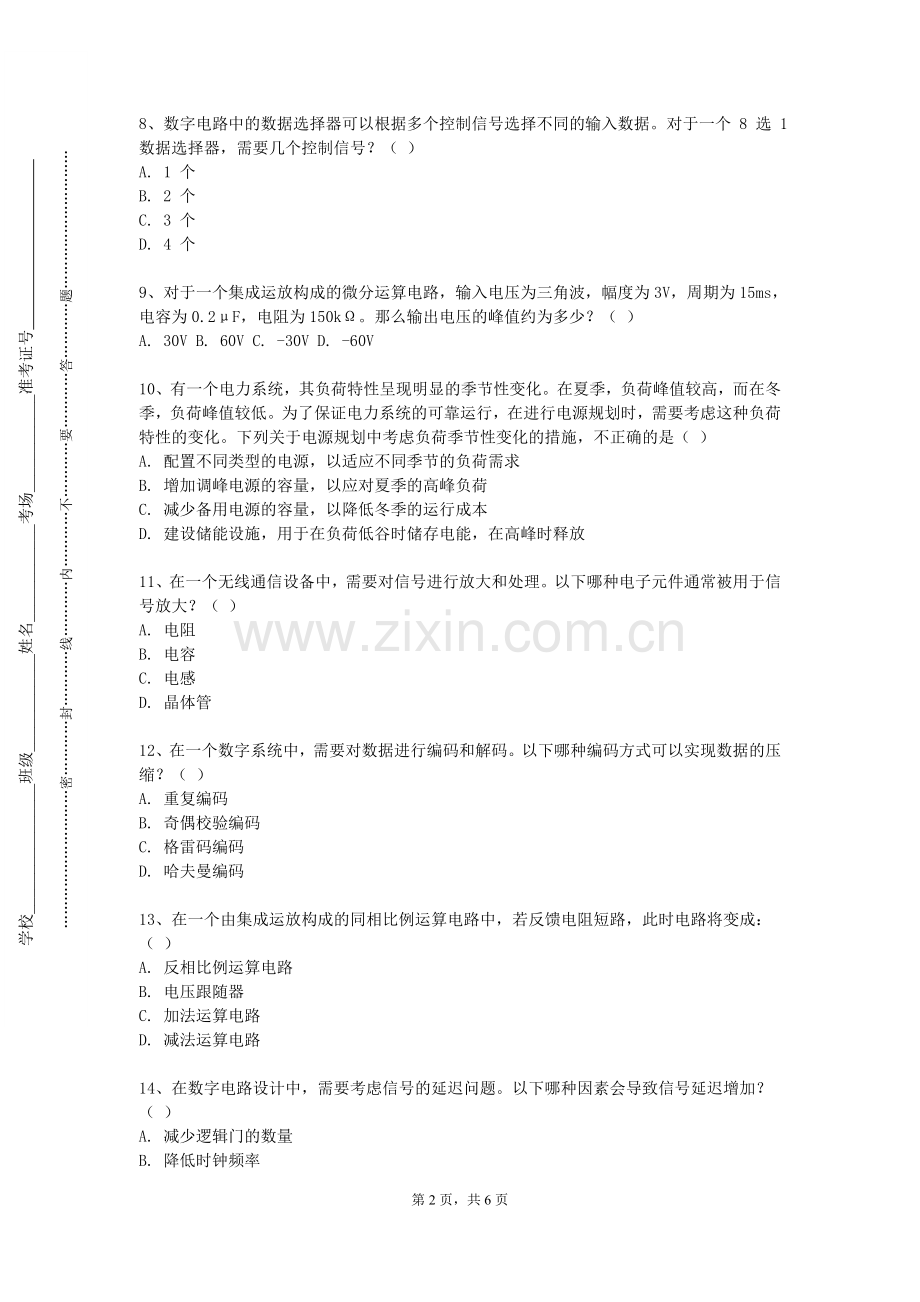

8、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 8 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

9、对于一个集成运放构成的微分运算电路，输入电压为三角波，幅度为3V，周期为15ms，电容为0.2μF，电阻为150kΩ。那么输出电压的峰值约为多少？（ ）
A. 30V B. 60V C. -30V D. -60V

10、有一个电力系统，其负荷特性呈现明显的季节性变化。在夏季，负荷峰值较高，而在冬季，负荷峰值较低。为了保证电力系统的可靠运行，在进行电源规划时，需要考虑这种负荷特性的变化。下列关于电源规划中考虑负荷季节性变化的措施，不正确的是（ ）
A. 配置不同类型的电源，以适应不同季节的负荷需求
B. 增加调峰电源的容量，以应对夏季的高峰负荷
C. 减少备用电源的容量，以降低冬季的运行成本
D. 建设储能设施，用于在负荷低谷时储存电能，在高峰时释放

11、在一个无线通信设备中，需要对信号进行放大和处理。以下哪种电子元件通常被用于信号放大？（ ）
A. 电阻
B. 电容
C. 电感
D. 晶体管

12、在一个数字系统中，需要对数据进行编码和解码。以下哪种编码方式可以实现数据的压缩？（ ）
A. 重复编码
B. 奇偶校验编码
C. 格雷码编码
D. 哈夫曼编码

13、在一个由集成运放构成的同相比例运算电路中，若反馈电阻短路，此时电路将变成：（ ）
A. 反相比例运算电路
B. 电压跟随器
C. 加法运算电路
D. 减法运算电路

14、在数字电路设计中，需要考虑信号的延迟问题。以下哪种因素会导致信号延迟增加？（ ）
A. 减少逻辑门的数量
B. 降低时钟频率
C. 增加电路的布线长度
D. 使用高速逻辑门

15、在一个电气自动化系统中，使用了 PLC 和触摸屏进行控制和监控。触摸屏可以显示系统的运行状态、参数设置等信息，并接收操作人员的输入。PLC 则负责执行控制逻辑。以下关于 PLC 与触摸屏通信的描述，正确的是（ ）
A. 通信协议通常由触摸屏厂家确定
B. 通信速度对系统性能影响不大
C. 可以通过无线方式进行通信
D. 通信线路的长度没有限制

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、对于数字系统中的通信协议，以下哪些要素是常见的？（ ）
A. 数据格式 B. 传输速率 C. 差错控制 D. 同步方式

2、在研究时变电磁场时，以下哪些概念是重要的（ ）
A. 电磁感应 B. 位移电流 C. 电磁波的辐射 D. 电场的旋度

3、在半导体器件中，以下哪些因素会影响二极管的特性？（ ）
A. 材料类型
B. 掺杂浓度
C. 温度
D. 封装形式

4、在集成运放构成的比较器中，以下哪些类型是常见的？（ ）
A. 过零比较器 B. 单限比较器 C. 滞回比较器 D. 双限比较器

5、对于数字系统的同步设计，以下哪些要点是重要的？（ ）
A. 统一的时钟信号 B. 合理的时序约束 C. 避免时钟偏移 D. 处理好异步信号的同步化

6、在反馈放大器的稳定性判断中，以下哪些方法可以使用？（ ）
A. 波特图法 B. 根轨迹法 C. 奈奎斯特稳定判据 D. 劳斯稳定判据

7、在电力系统的运行管理中，需要进行的工作有（ ）
A. 负荷预测
B. 检修计划安排
C. 经济调度
D. 安全分析

8、三相异步电动机的制动状态包括以下哪些？
A. 反馈制动
B. 能耗制动
C. 反接制动
D. 发电制动

9、在电气控制系统中，常用的位置控制电器有哪些？
A. 行程开关
B. 接近开关
C. 光电开关
D. 干簧管

10、在 PLC 的输出接口电路中，常见的输出形式有哪些？
A. 继电器输出
B. 晶体管输出
C. 晶闸管输出
D. 接触器输出

三、分析题（本大题共5个小题，共25分)
1、（本题5分）一个物流园区的仓库照明系统在夜间作业时亮度不够，影响工作效率和安全性。经过对灯具布局、照明功率和电源供应的检查，发现是灯具布置不合理、功率不足以及电压波动等原因造成的。请详细分析这些问题，并提出改进仓库照明系统的具体措施。

2、（本题5分）一个工业生产车间的电气设备经常出现故障，维修成本高且影响生产进度。车间内有各种电动机、控制设备和照明系统等。请分析设备故障的原因，并提出预防和维护措施，以降低设备故障率。

3、（本题5分）某小区的智能门禁系统在使用过程中出现了卡片无法识别的问题。分析可能的原因，如卡片损坏、读卡器故障等，并提出解决措施。

4、（本题5分）一家商场的中央空调系统电气控制部分出现故障，导致空调无法正常运行，影响了商场的舒适度。经过检查，发现是控制器故障、传感器失效以及电路连接不良等原因造成的。请详细分析这些故障的原因，并提出修复和改进电气控制部分的具体措施，以确保中央空调系统的稳定运行。

5、（本题5分）某城市的轨道交通系统在运行过程中，牵引供电系统出现了电压降落和功率损耗过大的问题。请分析牵引供电系统的结构和工作原理，探讨导致电压降落和功率损耗的原因，如线路电阻、列车运行特性等，并提出改善供电质量和降低损耗的方法，如采用新型导电材料、优化供电方式等。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）解释A/D转换过程中的量化误差和编码误差。

2、（本题10分）设计一个能对 8421BCD 码进行加法运算的组合逻辑电路。

3、（本题10分）简述电力系统中的过电压类型和防护措施。

4、（本题10分）解释电气控制中如何选择合适的控制算法。
