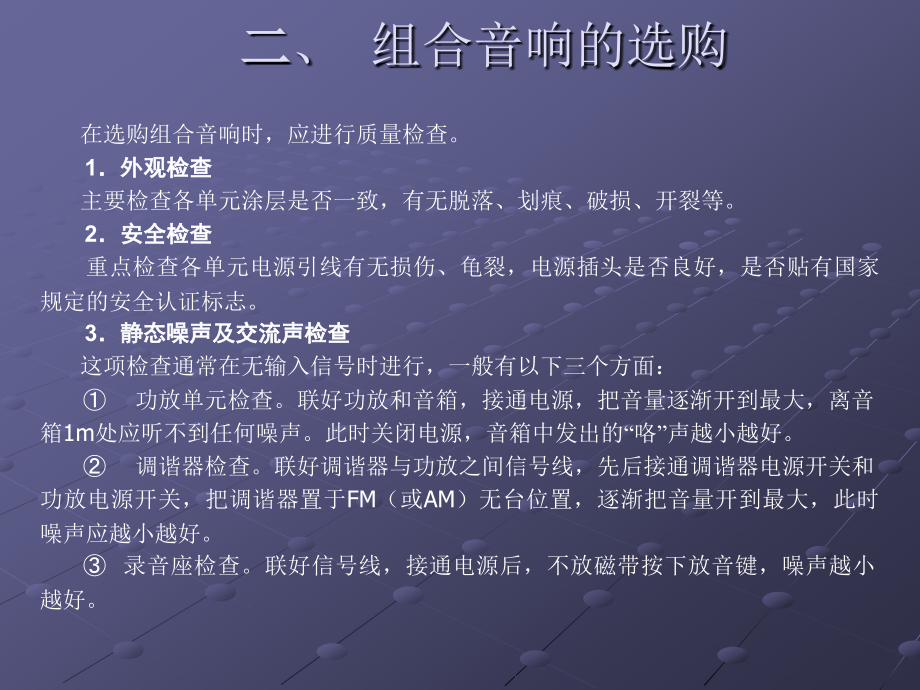

,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,一,组合音响的配置方法,组合音响的配置方法主要有以下两种。,（,1,）选配成套的组合音响,这是选配组合音响最简单的方法，因为这类组合音响在出厂时已由厂家配置好了，用户只需成套购买就可使用。这种配置方法具有整体协调美观、各单元阻抗匹配等优点，不足之处是各单元的性能已定、无法更换，有时在功能选择上可能不尽如意。这是多数非专业人士选购组合音响的首选方法。目前世界较为著名的音响设备公司都有自己的成套产品，如麦景图（,MCINTOSH,）、马兰氏（,MACANTZ,）、雅骏（,ARCAM,）、天龙、安桥等。,（,2,）自行配置组合音响,自行配置组合音响在音乐爱好者（又称为音响发烧友）中较为流行，主要是因为自行配置可以选择自己所喜爱的各种功能单元，然后装置在一起。自行配置一般分两种情况：,选用同一生产厂家的音响单元进行配置。这种配置一般都能达到很高的性能指标，但由于国内厂家生产的单元不够齐全，故仅限于进口名牌机，因而费用较高。,选用不同厂家的音响单元进行配置。这种配置要求选配者有一定的电子理论知识和电声知识。如果搭配得好，也能达到较高的电声指标。其最大不足是各单元外形不一，不够整齐美观。,二,、,组合音响的选购,在选购组合音响时，应进行质量检查。,1,外观检查,主要检查各单元涂层是否一致，有无脱落、划痕、破损、开裂等。,2,安全检查,重点检查各单元电源引线有无损伤、龟裂，电源插头是否良好，是否贴有国家规定的安全认证标志。,3,静态噪声及交流声检查,这项检查通常在无输入信号时进行，一般有以下三个方面：,功放单元检查。联好功放和音箱，接通电源，把音量逐渐开到最大，离音箱,1m,处应听不到任何噪声。此时关闭电源，音箱中发出的“咯”声越小越好。,调谐器检查。联好调谐器与功放之间信号线，先后接通调谐器电源开关和功放电源开关，把调谐器置于,FM,（或,AM,）无台位置，逐渐把音量开到最大，此时噪声应越小越好。,录音座检查。联好信号线，接通电源后，不放磁带按下放音键，噪声越小越好。,4,音质检查,用,CD,机播放自己熟悉的古典音乐或交响乐，试听音质情况，应达到以下效果：,低音深沉有力，富于厚度感，不能有硬梆梆的感觉。,中音清晰明亮，有足够力度，不应嘶哑无力。,高音清脆，透明，纤细悦耳，不应有毛刺感。,三、音响设备的组装,这里所说的组装是指把组合音响的各单元按说明书用信号线连接起来。如图,6.3,所示。,组合音响连接时主要应注意以下几个问题：,（,1,）各节目源的输出端与功放单元后面板上各对应输入端用专用连接线相联，不能接错。如,CD,唱机的输出应联到功放单元相应的,CD,输入端。,（,2,）把功放的,EQ,输出端联到图示均衡器线路输入端，再把图示均衡器的线路输出端联到功放的,EQ,输入端。,（,3,）把图示均衡器的,EQREC,输出端联到录音座的线路输入端。,（,4,）把功放的各功率输出端与对应音箱的输入端用音箱专用线（无氧铜多股线）连接起来，并注意“,+”,、“,-”,极性不能接错。,图,6.3,组合音响的连接,四,组合音响的维修,任务目标：综合音响设备的基础知识，形式实用的音响设备的检修思路和方法。,知识目标：掌握基本电路的检测方法，形式音响设备的检修思路。,技能目标：熟练使用万用表，示波器对音响设备的基本故障进行检测，判断和维修。,组合音响设备单元多，功能多，电路复杂，可能出现的故障现象多种多样。因此，组合音响的维修很复杂。,为了快速有效地完成对组合音响的维修，必须掌握一定的维修方法和遵循科学合理的维修步骤。组合音响的维修步骤一般可分为了解故障情况、确定故障设备单元、确定故障部位、定点测试确定故障点和修复调整五个阶段。由于本书中对各设备单元的基本维修已有介绍，故本节主要介绍前三个阶段。,1,了解故障情况,维修中需要了解的故障情况如下：,（,1,）故障是在什么情况下发生的；,（,2,）故障发生前有无异常现象，如声音的时断时续，机壳烫手或有焦糊味等；,（,3,）有无受过人为碰撞、摔伤等；,（,4,）了解音响以前的修理情况，并准备好说明书和电路图；,（,5,）检查组合音响外观，如电源插口、开关、天线等接触是否良好；,（,6,）通电检查故障现象。,通过以上几方面的了解和观察，做到对所修音响的故障现象心中有数。,2,确定故障设备单元和部位,虽然组合音响的设备单元多，故障复杂多样，但由于它处于不同的工作状态时，其信号流程不同。有些电路是某一种信号的专用通道，有些电路则是各种信号公共通道。根据以上特点，只要在维修时进行仔细试听，就能迅速确定故障单元甚至故障部位。确定故障单元和部位的基本原则是：,（,1,）只要某一信号正常，即可断定该信号所流经的各单元和电路均正常；,（,2,）如果只有某一信号不正常，则故障一定出在该信号流经的独立通道上。,例,6.1,某一组合音响出现录音座,A,卡放音右声道无声，但用,B,卡放音正常，由于该信号的独立电路只有,A,卡磁头的右声道，前置放大电路的右声道部分以及录音座的,A,、,B,卡开关切换电路，由此可以断定故障出现在录音座,A,卡的上述电路中。,例,6.2,某组合音响左声道无声，经互换音箱后，左声道仍无声，用录音座、电唱机或,CD,机等信号的左、右插头，轮流送入右声道插口放音，均良好，而送入左声道插口均无声，由此可断定故障发生在功放或均衡器的左声道电路中。接着，可把均衡器连接线拔去，短接功放单元,EQ,插口的,OUT,和,IN,（大多数功放单元只要拔去,EQ,插头，内部会自动短接）。若故障依旧，则故障发生在功放单元中左声道电路，反之则发生在均衡器中。,由以上分析可知，在明确了故障现象并弄清各信号的流程后，便可准确判定故障范围且将其缩到最小。表,6.1,为组合音响部分常见故障逻辑判断表。,表,6.1,组合音响部分常见故障逻辑判断表,功能是否正常（正常：,O,，不正常：,X,）,故,障,范,围,AM,收音,FM,收音,A,卡,放音,B,卡,放音,唱机,放唱,录,收音,录,放唱,录,话筒,转,录,可能的故障部位,X,O,O,O,O,O,O,O,O,调谐器,AM,通道,O,X,O,O,O,O,O,O,O,调谐器,FM,通道,X,X,O,O,O,X,O,O,O,调谐器电源及收音公共通道,O,O,X,O,O,O,O,O,X,录音座,A,卡磁头及前置放大电路,O,O,O,X,O,O,O,O,O,录音座,B,卡磁头及前置放大电路,O,O,O,O,X,O,X,O,O,唱机,O,O,O,O,O,O,O,X,O,话筒、功放中话筒插口和话筒切换电路,O,O,O,O,O,O,O,O,X,录音座转录电路,O,O,X,X,O,X,X,X,X,录音座电源,O,O,O,O,O,X,X,X,X,录音座中录音电路,O,O,O,X,O,X,X,X,X,录音座中,B,卡磁头,X,X,X,X,X,X,X,X,O,功放电源,X,X,X,X,X,O,O,O,O,功放前置放大及均衡器电路,小 结,1,一套组合音响一般由高保真节目源设备、放大与控制设备和扬声器系统三部分组成。目前国内流行的高保真节目源设备主要有调谐器、录音座和,CD,（或,DVD,）机。放大与控制设备一般为图示均衡器和合并式,AV,功率放大器。扬声器系统包括前置、中置、环绕和低音炮等不同音箱。,2,组合音响的技术指标很多，可分为静态指标和动态指标两类。其最重要的指标有功率、动态范围、频率响应、谐波失真、分离度、信噪比等。,3,组合音响的配置主要有成套配置和自行配置两类。在配置时最重要的是功放与音箱的搭配以及前后单元间电声指标的匹配。在选购组合音响时一定要进行外观、安全、静态噪声和音质试听等检查。,
