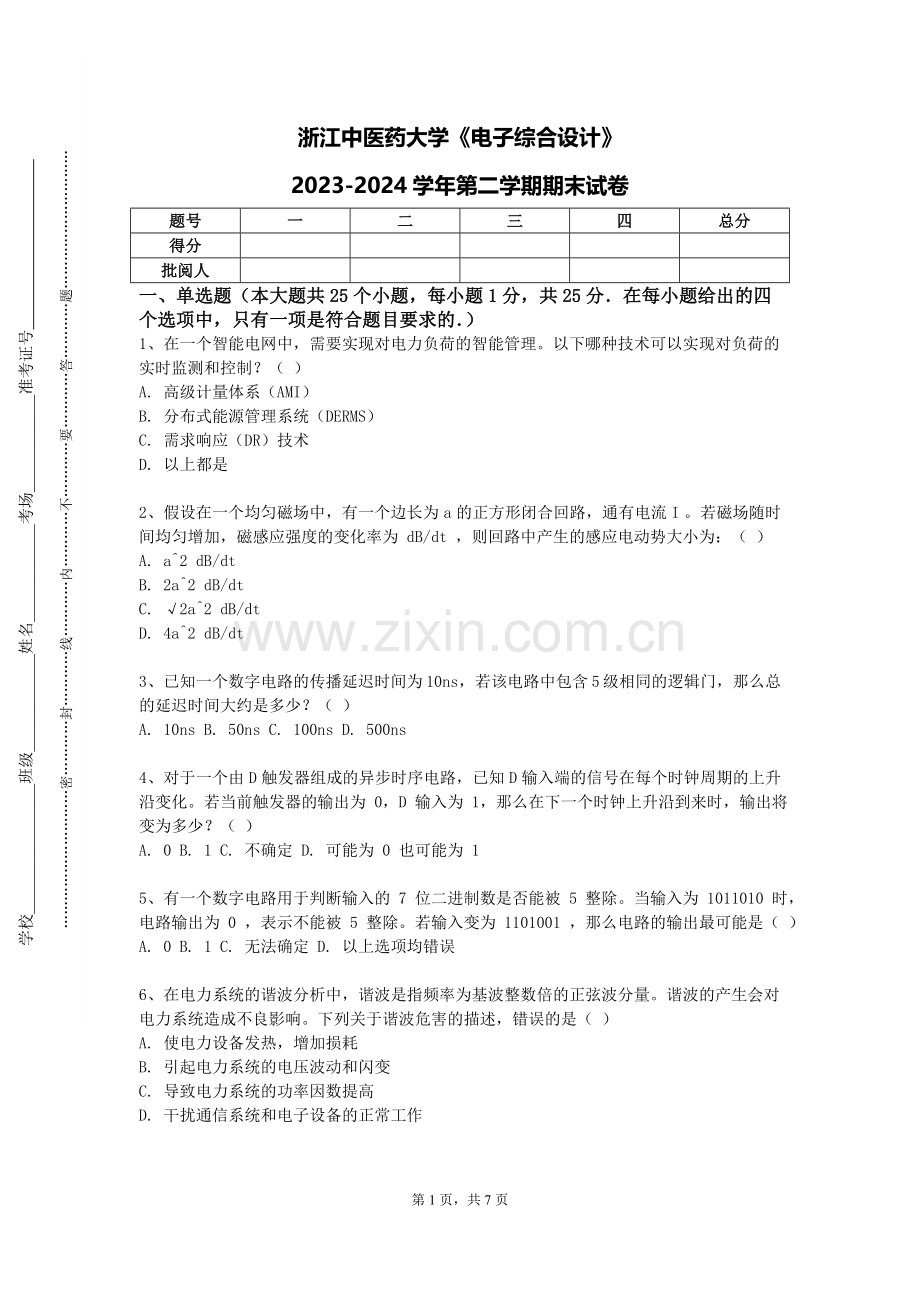

浙江中医药大学《电子综合设计》2023-2024学年第二学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

浙江中医药大学《电子综合设计》
2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个智能电网中，需要实现对电力负荷的智能管理。以下哪种技术可以实现对负荷的实时监测和控制？（ ）
A. 高级计量体系（AMI）
B. 分布式能源管理系统（DERMS）
C. 需求响应（DR）技术
D. 以上都是

2、假设在一个均匀磁场中，有一个边长为 a 的正方形闭合回路，通有电流 I 。若磁场随时间均匀增加，磁感应强度的变化率为 dB/dt ，则回路中产生的感应电动势大小为：（ ）
A. a^2 dB/dt
B. 2a^2 dB/dt
C. √2a^2 dB/dt
D. 4a^2 dB/dt

3、已知一个数字电路的传播延迟时间为 10ns，若该电路中包含 5 级相同的逻辑门，那么总的延迟时间大约是多少？（ ）
A. 10ns B. 50ns C. 100ns D. 500ns

4、对于一个由 D 触发器组成的异步时序电路，已知 D 输入端的信号在每个时钟周期的上升沿变化。若当前触发器的输出为 0，D 输入为 1，那么在下一个时钟上升沿到来时，输出将变为多少？（ ）
A. 0 B. 1 C. 不确定 D. 可能为 0 也可能为 1

5、有一个数字电路用于判断输入的 7 位二进制数是否能被 5 整除。当输入为 1011010 时，电路输出为 0 ，表示不能被 5 整除。若输入变为 1101001 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上选项均错误

6、在电力系统的谐波分析中，谐波是指频率为基波整数倍的正弦波分量。谐波的产生会对电力系统造成不良影响。下列关于谐波危害的描述，错误的是（ ）
A. 使电力设备发热，增加损耗
B. 引起电力系统的电压波动和闪变
C. 导致电力系统的功率因数提高
D. 干扰通信系统和电子设备的正常工作

7、在一个由 TTL 门电路组成的数字系统中，若电源电压为 5V，高电平的典型值为 3.6V，低电平的典型值为 0.3V。当输入电压为 2V 时，该输入被视为？（ ）
A. 高电平 B. 低电平 C. 不确定电平 D. 无效电平

8、在一个数字系统中，需要对数据进行编码和解码。以下哪种编码方式可以减少数据传输中的错误？（ ）
A. 重复编码
B. 奇偶校验编码
C. 格雷码编码
D. 汉明码编码

9、假设存在一个均匀带电的球面，半径为 R ，电荷量为 Q 。在球外距离球心为 r （r > R ）处的电场强度大小为：（ ）
A. Q / (4πε0r^2)
B. Q / (4πε0R^2)
C. 0
D. Q / (4πε0r)

10、在一个基于 CMOS 工艺的数字电路中，其输入输出电平与 TTL 电平兼容。若 CMOS 电路的输出高电平为 4.5V，低电平为 0.5V，那么它连接到 TTL 电路时是否能正常工作？（ ）
A. 能正常工作
B. 不能正常工作
C. 有时能工作有时不能
D. 取决于具体电路

11、在一个电力系统中，需要对电力设备进行预防性试验。以下哪种试验不属于预防性试验？（ ）
A. 交接试验
B. 大修试验
C. 故障诊断试验
D. 定期试验

12、在一个工业生产线上的电气控制系统中，有一个 PLC 控制的输送装置。PLC 的输入信号包括各种传感器的检测信号，输出信号控制电机的启停和速度。如果其中一个传感器出现故障，导致输入信号错误，而 PLC 程序没有相应的错误处理机制，那么系统可能会出现什么情况？（ ）
A. 停止运行
B. 继续正常运行
C. 运行速度改变
D. 出现不可预测的动作

13、一个共集电极放大电路，其输入电阻约为 1kΩ，输出电阻约为 100Ω，电压增益约为 0.99。若输入信号源的内阻为 500Ω，负载电阻为 1kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.5 B. 0.9 C. 0.95 D. 0.99

14、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z ，分别代表三位二进制数的各个位。该电路的功能是判断这个二进制数是否为奇数，如果是奇数则输出 1 ，否则输出 0 。当输入 X = 1 ，Y = 0 ，Z = 1 时，电路的输出应该是（ ）
A. 1 B. 0 C. 取决于其他因素 D. 无法判断

15、在一个数字电路中，使用乘法器实现两个 4 位二进制数的乘法运算，若乘法器的运算速度为 10ns，那么完成一次乘法运算需要多长时间？（ ）
A. 10ns B. 20ns C. 40ns D. 80ns

16、考虑一个使用计数器和比较器的数字电路，计数器从 0 开始计数，当计数值达到 10 时与预设值 15 进行比较。若此时计数器继续计数到 12 ，那么比较器的输出状态最有可能是（ ）
A. 0 （表示小于预设值）
B. 1 （表示大于等于预设值）
C. 不确定
D. 以上都不对

17、在一个由三极管构成的共基极放大电路中，已知三极管的β = 100，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，电源电压 V CC = 12V，基极电流 I B = 20μA。忽略三极管的饱和压降，请问该电路的电压增益约为多少？（ ）
A. -50 B. -100 C. 50 D. 100

18、在一个电气设备的维修过程中，需要使用万用表进行测量和检测。以下哪个功能不是万用表的常用功能？（ ）
A. 测量电压
B. 测量电流
C. 测量电阻
D. 测量功率

19、在一个自动化生产线上，电气控制系统需要与其他自动化设备进行通信，实现协同工作。常用的通信方式有现场总线、工业以太网等。现场总线具有实时性好、可靠性高的特点，但传输距离有限；工业以太网则传输速度快、扩展性强，但实时性稍逊。以下关于通信方式选择的考虑，正确的是（ ）
A. 对实时性要求高的系统应选择工业以太网
B. 传输距离远时应选择现场总线
C. 系统规模大、扩展性要求高时应选择工业以太网
D. 成本是选择通信方式的唯一因素

20、在一个电子设备的控制系统中，需要实现对温度的远程监测和控制。以下哪种技术可以实现温度的远程监测和控制？（ ）
A. 传感器技术
B. 通信技术
C. 控制技术
D. 以上都是

21、在一个电子设备的通信系统中，需要提高信号的传输速率。以下哪个技术可以有效地提高信号传输速率？（ ）
A. 编码技术
B. 调制技术
C. 复用技术
D. 以上都是

22、已知一个数字系统的时钟频率为 200MHz，若要通过一个计数器产生一个周期为 10μs 的方波信号，计数器的模值应该是多少？（ ）
A. 2000 B. 20000 C. 200000 D. 2000000

23、在一个电子设备的通信接口中，需要实现数据的远距离传输。以下哪种通信方式可以实现远距离传输？（ ）
A. 有线通信
B. 无线通信
C. 光纤通信
D. 以上都是

24、在一个集成运放构成的绝对值运算电路中，若输入为负电压，则输出电压为：（ ）
A. 输入电压的绝对值
B. 输入电压
C. 输入电压的相反数
D. 零

25、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压 V CC = 12V，基极电阻 R B1 = 30kΩ，R B2 = 10kΩ，集电极电阻 R C = 2kΩ，发射极电阻 R E = 1kΩ，三极管的β = 50。假设三极管处于放大状态，请问基极电流 I B 约为多少？（ ）
A. 20μA B. 30μA C. 40μA D. 50μA

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在正弦波振荡器的设计中，以下哪些条件是必须满足的？（ ）
A. 起振条件 B. 平衡条件 C. 稳定条件 D. 选频网络的品质因数足够高

2、在电力电子设备中，以下哪些元件可以实现电能的变换？（ ）
A. 二极管
B. 晶体管
C. 晶闸管
D. 电感和电容

3、在电力系统的运行中，以下哪些情况可能导致系统频率下降？（ ）
A. 大功率负荷突然投入
B. 发电机故障跳闸
C. 电网发生短路故障
D. 新能源发电出力减少

4、在电力系统的继电保护中，以下哪些保护可以用于变压器的保护？（ ）
A. 瓦斯保护
B. 差动保护
C. 过流保护
D. 零序保护

5、在模拟电路的噪声分析中，以下哪些类型的噪声是常见的？（ ）
A. 热噪声 B. 散粒噪声 C. 闪烁噪声 D. 突发噪声

6、在反馈放大器的稳定性判断中，以下哪些方法可以使用？（ ）
A. 波特图法 B. 根轨迹法 C. 奈奎斯特稳定判据 D. 劳斯稳定判据

7、以下关于数字电路中的加法器，哪些描述是正确的？（ ）
A. 可以实现两个数的相加 B. 有半加器和全加器之分 C. 是计算机运算的基础 D. 可以级联实现多位加法

8、在数字电路的设计中，使用硬件描述语言（HDL）的优点包括（ ）
A. 提高设计效率
B. 便于设计的修改和维护
C. 能够进行逻辑综合和仿真
D. 增强设计的可读性和可移植性

9、在工厂的电气控制系统中，以下哪些元件可以实现逻辑控制？（ ）
A. 继电器
B. 接触器
C. 可编程逻辑控制器（PLC）
D. 工业计算机

10、在数字电路中，以下哪些技术可以提高电路的集成度？（ ）
A. 芯片制造工艺的改进 B. 采用先进的封装技术 C. 优化电路设计 D. 减少外部引脚数量

三、简答题（本大题共5个小题，共25分)
1、（本题5分）解释逻辑门电路的扇出系数和传输延迟时间的概念。

2、（本题5分）用 VHDL 设计一个异步复位的 D 触发器。

3、（本题5分）解释高压直流输电的原理、优点和适用场景。

4、（本题5分）讲解寄存器和移位寄存器的结构和功能，以及它们在数据存储和传输中的作用。

5、（本题5分）解释半导体存储器的读操作和写操作过程。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）电气设备的绝缘老化对设备安全运行产生影响。请分析电气设备绝缘老化的原因和检测方法，讨论如何延长设备的绝缘寿命。

2、（本题10分）某工厂的电气设备在进行无功补偿后，功率因数仍然达不到要求，影响了电能质量和电费成本。请分析可能导致无功补偿效果不佳的原因，如补偿容量不足、补偿装置故障、负载特性变化等，并提出改进无功补偿的措施，包括增加补偿容量、修复或更换补偿装置、动态无功补偿等。

3、（本题10分）电力系统中的谐波抑制是提高电能质量的重要措施。请分析谐波抑制的方法和技术，讨论如何有效地抑制谐波。
