江西软件职业技术大学
《电视新闻采访与报道B》2023-2024学年第二学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个复杂的电气控制系统中，包含了多个电动机和各种控制元件。其中一台电动机采用了变频器调速控制，变频器的输出频率为 50Hz 时，电动机转速为 1450r/min。若要将电动机转速提高到 1750r/min，变频器的输出频率应调整为多少？（假设电动机为 4 极）（ ）
A. 60Hz
B. 70Hz
C. 80Hz
D. 90Hz

2、在一个共集电极放大电路中，其输出电阻通常比共射极放大电路的输出电阻：（ ）
A. 大
B. 小
C. 相等
D. 无法比较

3、假设存在一个时谐电磁场，电场强度的复数形式为 E = E0 exp(i(k · r - ωt)) ，其中 k 是波矢，ω 是角频率。则磁场强度的复数形式为（真空磁导率为 μ0 ）：（ ）
A. H = (E0 / ωμ0) exp(i(k · r - ωt))
B. H = (E0 / μ0) exp(i(k · r - ωt + π/2))
C. H = (E0 / ωμ0) exp(i(k · r - ωt + π/2))
D. H = (E0 / μ0) exp(i(k · r - ωt))

4、在一个电气控制系统的设计中，需要考虑系统的可靠性和可维护性。可靠性是指系统在规定的条件下和规定的时间内完成规定功能的能力，可维护性是指系统发生故障后进行维修的难易程度。以下关于提高系统可靠性和可维护性的措施，错误的是（ ）
A. 采用冗余设计
B. 选用高质量的元器件
C. 减少系统的功能
D. 提供详细的技术文档

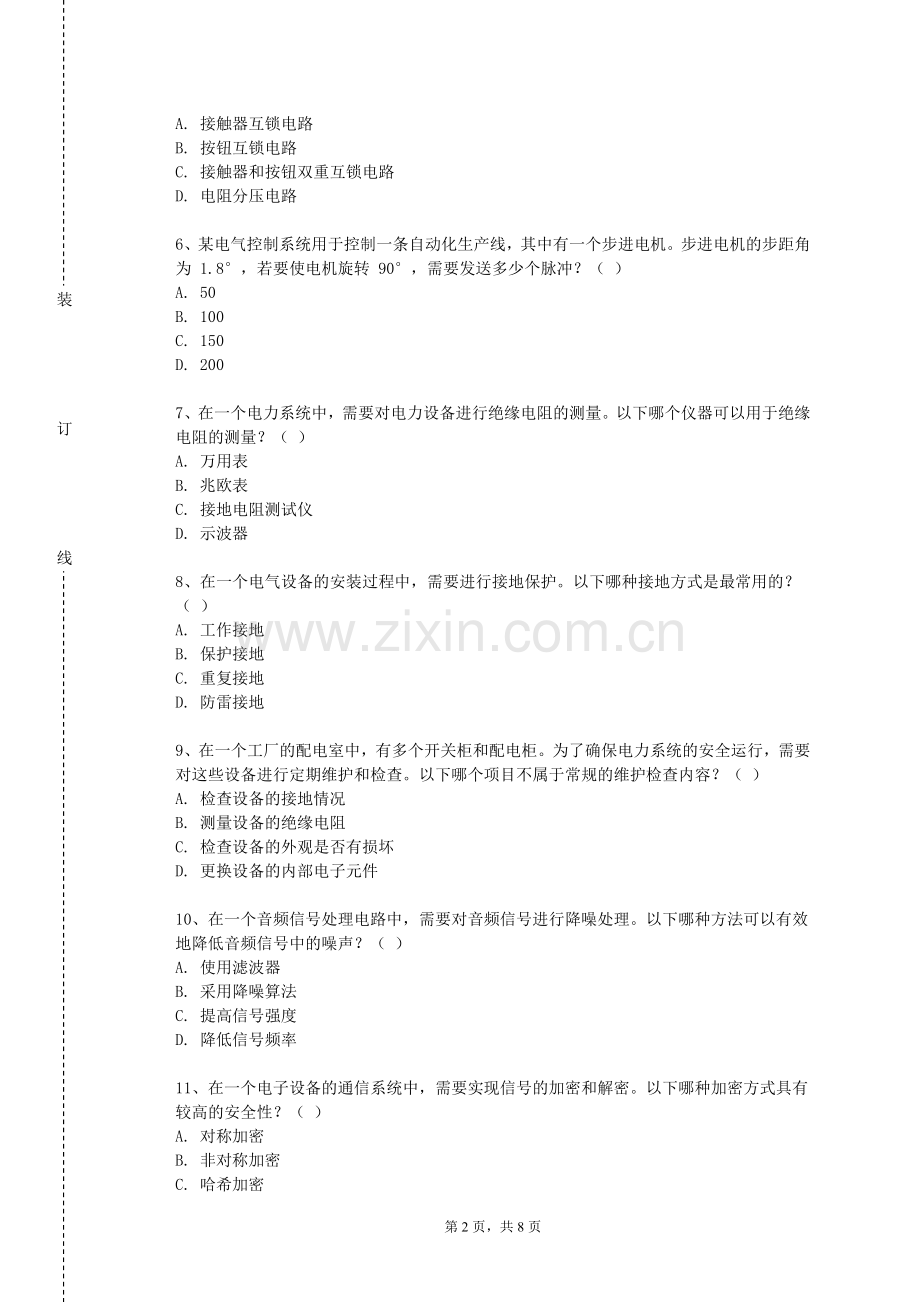

5、在一个电气控制系统中，需要实现对电机的正反转控制。以下哪种电路不属于电机正反转控制电路？（ ）
A. 接触器互锁电路
B. 按钮互锁电路
C. 接触器和按钮双重互锁电路
D. 电阻分压电路

6、某电气控制系统用于控制一条自动化生产线，其中有一个步进电机。步进电机的步距角为 1.8°，若要使电机旋转 90°，需要发送多少个脉冲？（ ）
A. 50
B. 100
C. 150
D. 200

7、在一个电力系统中，需要对电力设备进行绝缘电阻的测量。以下哪个仪器可以用于绝缘电阻的测量？（ ）
A. 万用表
B. 兆欧表
C. 接地电阻测试仪
D. 示波器

8、在一个电气设备的安装过程中，需要进行接地保护。以下哪种接地方式是最常用的？（ ）
A. 工作接地
B. 保护接地
C. 重复接地
D. 防雷接地

9、在一个工厂的配电室中，有多个开关柜和配电柜。为了确保电力系统的安全运行，需要对这些设备进行定期维护和检查。以下哪个项目不属于常规的维护检查内容？（ ）
A. 检查设备的接地情况
B. 测量设备的绝缘电阻
C. 检查设备的外观是否有损坏
D. 更换设备的内部电子元件

10、在一个音频信号处理电路中，需要对音频信号进行降噪处理。以下哪种方法可以有效地降低音频信号中的噪声？（ ）
A. 使用滤波器
B. 采用降噪算法
C. 提高信号强度
D. 降低信号频率

11、在一个电子设备的通信系统中，需要实现信号的加密和解密。以下哪种加密方式具有较高的安全性？（ ）
A. 对称加密
B. 非对称加密
C. 哈希加密
D. 以上都是

12、电气控制系统中，常常使用传感器来检测物理量，并将其转换为电信号。不同类型的传感器具有不同的特点和适用范围。例如，压力传感器用于测量压力，位移传感器用于测量位移，速度传感器用于测量速度。以下关于传感器选择的考虑因素，错误的是（ ）
A. 测量范围和精度要求
B. 传感器的输出信号类型
C. 传感器的安装方式和尺寸
D. 传感器的价格越高越好

13、在一个电力系统中，需要对电力设备进行防雷保护。以下哪种设备可以用于防雷保护？（ ）
A. 避雷针
B. 避雷器
C. 接地装置
D. 以上都是

14、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

15、已知一个数字电路的传播延迟时间为 10ns，若该电路中包含 5 级相同的逻辑门，那么总的延迟时间大约是多少？（ ）
A. 10ns B. 50ns C. 100ns D. 500ns

16、在一个电力系统中，需要对电力负荷进行分类。以下哪种负荷不属于电力负荷的分类？（ ）
A. 一级负荷
B. 二级负荷
C. 三级负荷
D. 四级负荷

17、在一个电气控制系统中，需要实现对电机的调速控制。以下哪种调速方式是最常用的？（ ）
A. 变极调速
B. 变频调速
C. 改变转差率调速
D. 以上都是

18、考虑一个同步时序电路，其时钟频率为 50MHz，若要在 1μs 内完成一个特定的操作，至少需要多少个时钟周期？（ ）
A. 20 B. 50 C. 200 D. 500

19、在一个直流电源中，桥式整流电路的输出电压平均值为 18V，若每个二极管的导通压降为 0.7V，那么输入交流电压的有效值约为多少？（ ）
A. 16V B. 18V C. 20V D. 22V

20、在电动力学中，一个电流元 Idl 在空间某点产生的磁感应强度 dB 与电流元的关系为：（ ）
A. dB 与 Idl 成正比，与距离的平方成反比
B. dB 与 Idl 成正比，与距离成正比
C. dB 与 Idl 成正比，与距离成反比
D. dB 与 Idl 成反比，与距离成正比

21、在一个电气控制系统中，有一个由 PLC 控制的灯光闪烁电路。PLC 输出点的状态每隔 1 秒改变一次，但灯光闪烁的实际周期为 2 秒。可能的原因是？（ ）
A. 输出点故障
B. 灯光负载过大
C. 控制程序错误
D. 线路接触不良

22、在一个集成运放构成的滞回比较器中，参考电压 V REF = 3V，反馈电阻 R 2 = 10kΩ，电阻 R 1 = 20kΩ。当输入电压从 0 逐渐增加时，输出电压发生翻转的阈值电压约为多少？（ ）
A. 1V 和 5V
B. 2V 和 4V
C. 3V 和 3V
D. 4V 和 2V

23、在一个电气控制系统中，需要实现对电机的保护控制。以下哪种保护功能不是电机保护控制的常用功能？（ ）
A. 过载保护
B. 短路保护
C. 欠压保护
D. 超速保护

24、在一个自动化仓库的电气控制系统中，使用了大量的传感器来检测货物的位置、状态和设备的运行情况。这些传感器将检测到的信息传输给中央控制器，控制器根据这些信息进行决策和控制。关于这些传感器在系统中的作用，以下描述正确的是（ ）
A. 提高了系统的自动化程度，但增加了成本
B. 降低了系统的可靠性，容易出现误报
C. 减少了人工干预，降低了工作效率
D. 只适用于简单的仓库控制，复杂系统无用

25、在一个集成运放构成的比较器电路中，若希望提高比较的灵敏度，可以采取的措施是：（ ）
A. 增大正反馈电阻
B. 减小正反馈电阻
C. 增大输入电阻
D. 减小输入电阻

26、在一个由 TTL 门电路组成的数字系统中，若电源电压为 5V，高电平的典型值为 3.6V，低电平的典型值为 0.3V。当输入电压为 2V 时，该输入被视为？（ ）
A. 高电平 B. 低电平 C. 不确定电平 D. 无效电平

27、有一个数字电路用于检测输入的 8 位二进制数中相邻两位是否相同。当输入为 10011001 时，电路输出为 0 ，表示相邻两位不完全相同。若输入变为 11100111 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上都不对

28、在一个电气控制系统中，有一个由熔断器和断路器组成的短路保护电路。当发生短路故障时，熔断器熔断，但断路器没有跳闸，可能的原因是？（ ）
A. 熔断器选型不当
B. 断路器故障
C. 短路电流未达到断路器跳闸值
D. 以上都有可能

29、某电力用户的用电设备主要为异步电动机和照明灯具。异步电动机的启动电流较大，会对电力系统造成冲击。为了减小这种冲击，下列措施中有效的是（ ）
A. 采用软启动装置
B. 增加供电线路的电阻
C. 降低电源电压
D. 减少照明灯具的数量

30、电气控制系统中，常常使用继电器来实现逻辑控制功能。某一电路中，使用了多个继电器来控制不同的设备，当其中一个继电器出现故障时，可能会导致整个系统无法正常工作。对于这种继电器控制的电路，以下描述正确的是（ ）
A. 可靠性高，易于维护
B. 成本低，灵活性好
C. 故障排查困难，维修复杂
D. 适用于复杂的控制逻辑

31、一个共源极放大电路，其输入电阻约为 1MΩ，输出电阻约为 10kΩ，电压增益约为 10。若输入信号源的内阻为 500kΩ，负载电阻为 5kΩ，请问该电路的源电压增益约为多少？（ ）
A. 1 B. 2 C. 5 D. 8

32、在一个由与门、或门和非门构成的数字电路中，已知输入信号 A = 0 ，B = 1 ，C = 0 时，输出为 1 。若将输入信号 A 改为 1 ，B 改为 0 ，C 保持不变，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

33、有一个电力系统，正在考虑采用新能源发电（如太阳能、风能）接入。新能源发电具有间歇性和随机性的特点，给电力系统的运行和控制带来了挑战。下列关于新能源发电接入对电力系统影响的描述，错误的是（ ）
A. 增加了系统的备用容量需求
B. 可能导致系统频率波动
C. 提高了系统的电压稳定性
D. 对系统的调峰能力提出了更高要求

34、在一个电力系统中，需要对电力设备进行状态监测和故障诊断。以下哪种技术可以实现对设备的实时监测和故障预警？（ ）
A. 传感器技术
B. 人工智能技术
C. 大数据分析技术
D. 以上都是

35、某电气控制系统用于控制一台数控机床的刀具换刀装置。换刀装置动作迟缓，可能的原因是？（ ）
A. 液压系统压力不足
B. 电机故障
C. 传感器故障
D. 以上都有可能

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、在模拟乘法器的集成电路中，以下哪些保护功能可能会包含？（ ）
A. 过流保护 B. 过热保护 C. 短路保护 D. 过压保护

2、在集成运放的应用电路中，以下哪些可以用于实现信号的转换？（ ）
A. 电压-电流转换 B. 电流-电压转换 C. 交流-直流转换 D. 数字-模拟转换

3、以下哪些是接触器的主要组成部分？
A. 电磁系统
B. 触点系统
C. 灭弧装置
D. 释放弹簧

4、以下关于电力系统中的柔性交流输电技术（FACTS）的描述，正确的有（ ）
A. 可以灵活控制电力系统参数
B. 提高系统的输电能力
C. 增强系统的稳定性
D. 降低系统损耗

5、以下关于电动力学中的规范变换，表述准确的有（ ）
A. 不改变物理结果 B. 可以简化计算 C. 有多种形式 D. 只适用于特定的场

6、以下关于数字电路中的锁存器，哪些描述是正确的？（ ）
A. 可以在特定条件下存储数据 B. 分为电平锁存器和边沿锁存器 C. 常用于数据的暂存 D. 比寄存器简单

7、在模拟电路的仿真中，以下哪些软件是常用的？（ ）
A. Multisim B. PSPICE C. MATLAB D. PROTEUS

8、在电气控制系统中，电气互锁和机械互锁的区别主要体现在哪些方面？
A. 实现方式
B. 可靠性
C. 成本
D. 操作便捷性

9、对于数字电路中的模拟数字转换（ADC），以下哪些因素会影响其性能？（ ）
A. 分辨率 B. 转换速度 C. 精度 D. 输入电压范围

10、以下关于电磁波在自由空间的传播，说法正确的有（ ）
A. 以光速传播 B. 电场和磁场相互垂直 C. 振幅不变 D. 是横波

三、简答题（本大题共3个小题，共15分)
1、（本题5分）用数据选择器实现逻辑函数 F = A'B + AC 。

2、（本题5分）推导静磁场的磁能密度表达式。

3、（本题5分）讨论RC桥式正弦波振荡电路的起振条件和稳定振荡的条件。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个工厂的电气设备在雷雨天气频繁遭受雷击损坏。请分析雷击对电气设备的危害机制，如过电压冲击、电磁感应等，并提出有效的防雷保护措施，如安装避雷针、避雷器、接地装置等。

2、（本题10分）新能源发电系统中的储能系统管理是关键环节之一。请分析储能系统管理的方法和技术，探讨其在新能源发电系统中的应用和发展趋势。

3、（本题10分）某地区的水电站在汛期需要进行防洪调度。请分析水电站防洪调度的原则和方法，包括水位控制、泄洪安排、机组运行方式等方面，并说明在实际应用中应注意的问题。

第8页，共8页
