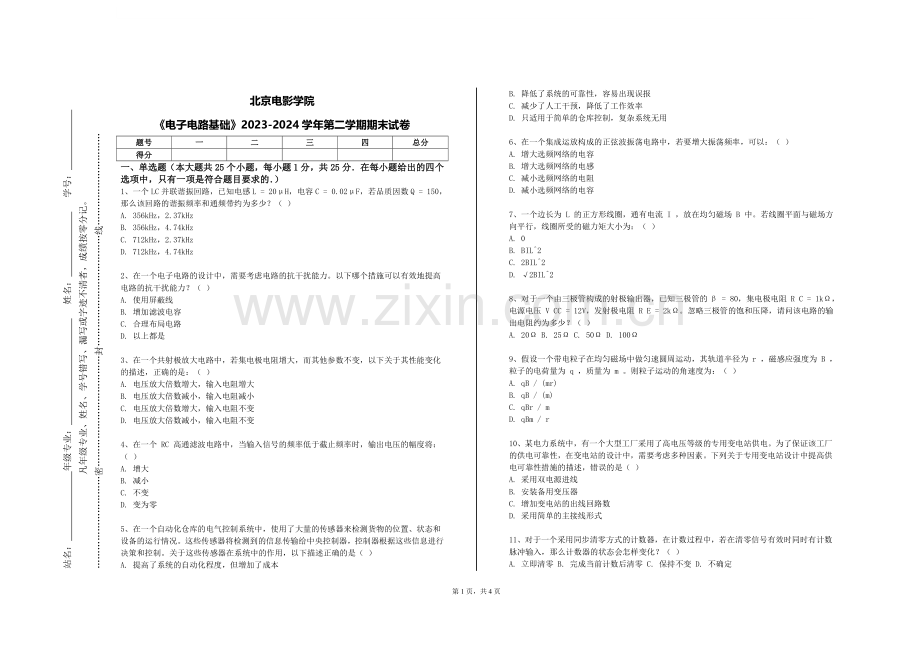

北京电影学院
《电子电路基础》2023-2024学年第二学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共25个小题，每小题1分，共25分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个LC并联谐振回路，已知电感L = 20μH，电容C = 0.02μF，若品质因数Q = 150，那么该回路的谐振频率和通频带约为多少？（ ）
A. 356kHz，2.37kHz
B. 356kHz，4.74kHz
C. 712kHz，2.37kHz
D. 712kHz，4.74kHz

2、在一个电子电路的设计中，需要考虑电路的抗干扰能力。以下哪个措施可以有效地提高电路的抗干扰能力？（ ）
A. 使用屏蔽线
B. 增加滤波电容
C. 合理布局电路
D. 以上都是

3、在一个共射极放大电路中，若集电极电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 电压放大倍数增大，输入电阻增大
B. 电压放大倍数减小，输入电阻减小
C. 电压放大倍数增大，输入电阻不变
D. 电压放大倍数减小，输入电阻不变

4、在一个 RC 高通滤波电路中，当输入信号的频率低于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

5、在一个自动化仓库的电气控制系统中，使用了大量的传感器来检测货物的位置、状态和设备的运行情况。这些传感器将检测到的信息传输给中央控制器，控制器根据这些信息进行决策和控制。关于这些传感器在系统中的作用，以下描述正确的是（ ）
A. 提高了系统的自动化程度，但增加了成本
B. 降低了系统的可靠性，容易出现误报
C. 减少了人工干预，降低了工作效率
D. 只适用于简单的仓库控制，复杂系统无用

6、在一个集成运放构成的正弦波振荡电路中，若要增大振荡频率，可以：（ ）
A. 增大选频网络的电容
B. 增大选频网络的电感
C. 减小选频网络的电阻
D. 减小选频网络的电容

7、一个边长为 L 的正方形线圈，通有电流 I ，放在均匀磁场 B 中。若线圈平面与磁场方向平行，线圈所受的磁力矩大小为：（ ）
A. 0
B. BIL^2
C. 2BIL^2
D. √2BIL^2

8、对于一个由三极管构成的射极输出器，已知三极管的β = 80，集电极电阻 R C = 1kΩ，电源电压 V CC = 12V，发射极电阻 R E = 2kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 20Ω B. 25Ω C. 50Ω D. 100Ω

9、假设一个带电粒子在均匀磁场中做匀速圆周运动，其轨道半径为 r ，磁感应强度为 B ，粒子的电荷量为 q ，质量为 m 。则粒子运动的角速度为：（ ）
A. qB / (mr)
B. qB / (m)
C. qBr / m
D. qBm / r

10、某电力系统中，有一个大型工厂采用了高电压等级的专用变电站供电。为了保证该工厂的供电可靠性，在变电站的设计中，需要考虑多种因素。下列关于专用变电站设计中提高供电可靠性措施的描述，错误的是（ ）
A. 采用双电源进线
B. 安装备用变压器
C. 增加变电站的出线回路数
D. 采用简单的主接线形式

11、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

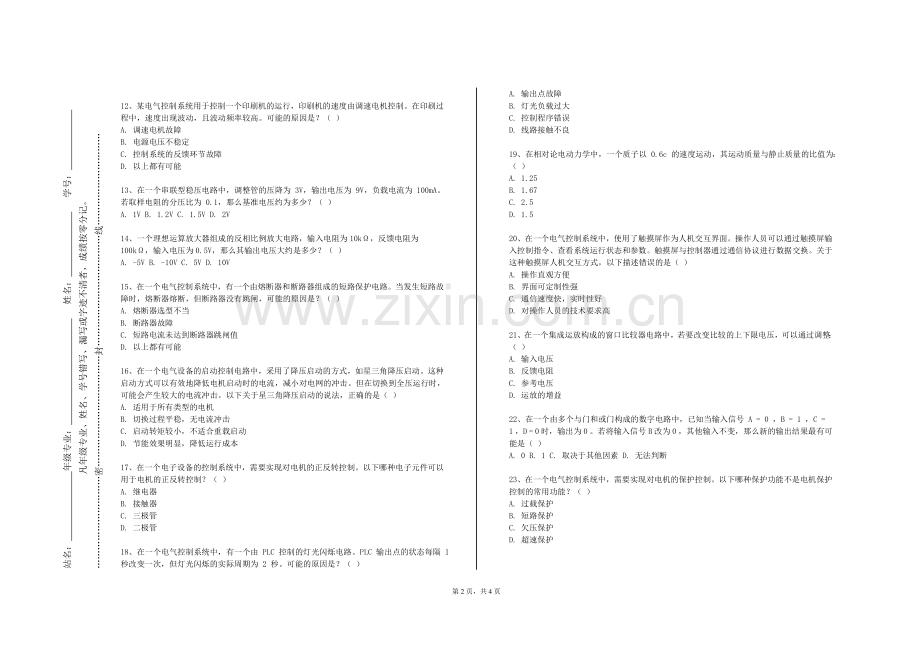

12、某电气控制系统用于控制一个印刷机的运行，印刷机的速度由调速电机控制。在印刷过程中，速度出现波动，且波动频率较高。可能的原因是？（ ）
A. 调速电机故障
B. 电源电压不稳定
C. 控制系统的反馈环节故障
D. 以上都有可能

13、在一个串联型稳压电路中，调整管的压降为 3V，输出电压为 9V，负载电流为 100mA。若取样电阻的分压比为 0.1，那么基准电压约为多少？（ ）
A. 1V B. 1.2V C. 1.5V D. 2V

14、一个理想运算放大器组成的反相比例放大电路，输入电阻为10kΩ，反馈电阻为100kΩ，输入电压为0.5V，那么其输出电压大约是多少？（ ）
A. -5V B. -10V C. 5V D. 10V

15、在一个电气控制系统中，有一个由熔断器和断路器组成的短路保护电路。当发生短路故障时，熔断器熔断，但断路器没有跳闸，可能的原因是？（ ）
A. 熔断器选型不当
B. 断路器故障
C. 短路电流未达到断路器跳闸值
D. 以上都有可能

16、在一个电气设备的启动控制电路中，采用了降压启动的方式，如星三角降压启动。这种启动方式可以有效地降低电机启动时的电流，减小对电网的冲击。但在切换到全压运行时，可能会产生较大的电流冲击。以下关于星三角降压启动的说法，正确的是（ ）
A. 适用于所有类型的电机
B. 切换过程平稳，无电流冲击
C. 启动转矩较小，不适合重载启动
D. 节能效果明显，降低运行成本

17、在一个电子设备的控制系统中，需要实现对电机的正反转控制。以下哪种电子元件可以用于电机的正反转控制？（ ）
A. 继电器
B. 接触器
C. 三极管
D. 二极管

18、在一个电气控制系统中，有一个由 PLC 控制的灯光闪烁电路。PLC 输出点的状态每隔 1 秒改变一次，但灯光闪烁的实际周期为 2 秒。可能的原因是？（ ）
A. 输出点故障
B. 灯光负载过大
C. 控制程序错误
D. 线路接触不良

19、在相对论电动力学中，一个质子以 0.6c 的速度运动，其运动质量与静止质量的比值为：（ ）
A. 1.25
B. 1.67
C. 2.5
D. 1.5

20、在一个电气控制系统中，使用了触摸屏作为人机交互界面。操作人员可以通过触摸屏输入控制指令、查看系统运行状态和参数。触摸屏与控制器通过通信协议进行数据交换。关于这种触摸屏人机交互方式，以下描述错误的是（ ）
A. 操作直观方便
B. 界面可定制性强
C. 通信速度快，实时性好
D. 对操作人员的技术要求高

21、在一个集成运放构成的窗口比较器电路中，若要改变比较的上下限电压，可以通过调整：（ ）
A. 输入电压
B. 反馈电阻
C. 参考电压
D. 运放的增益

22、在一个由多个与门和或门构成的数字电路中，已知当输入信号 A = 0 ，B = 1 ，C = 1 ，D = 0 时，输出为 0 。若将输入信号 B 改为 0 ，其他输入不变，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

23、在一个电气控制系统中，需要实现对电机的保护控制。以下哪种保护功能不是电机保护控制的常用功能？（ ）
A. 过载保护
B. 短路保护
C. 欠压保护
D. 超速保护

24、有一个数字电路用于对输入的 8 位二进制数进行奇偶校验。当输入为 10100110 时，电路输出为 1 ，表示奇数个 1 。若输入变为 01110011 ，那么电路的输出最有可能是（ ）
A. 1 B. 0 C. 无法确定 D. 以上都不对

25、在一个由集成运放构成的积分运算电路中，若输入为方波信号，经过一段时间后，输出信号将呈现为：（ ）
A. 三角波
B. 正弦波
C. 锯齿波
D. 矩形波

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于计数器的描述，哪些是正确的？（ ）
A. 可以实现计数功能 B. 有同步计数器和异步计数器之分 C. 常用于定时和分频 D. 计数范围是固定的

2、以下关于电力系统中的直流输电的优点，正确的有（ ）
A. 输电距离不受限制
B. 不存在无功功率问题
C. 可以实现非同步联网
D. 线路损耗小

3、以下哪些是电气控制系统中的控制方式？
A. 手动控制
B. 自动控制
C. 半自动控制
D. 远程控制

4、以下电力电子器件中，可用于直流变换的有（ ）
A. 晶闸管
B. 绝缘栅双极型晶体管（IGBT）
C. 电力场效应管（MOSFET）
D. 门极可关断晶闸管（GTO）

5、在电力系统的故障诊断中，以下哪些方法可以用于检测故障？（ ）
A. 电气量测量
B. 非电气量测量
C. 人工智能算法
D. 专家系统

6、在集成运放的输入保护中，以下哪些措施可以防止输入过载？（ ）
A. 串联限流电阻 B. 并联限压二极管 C. 采用差分输入 D. 增加输入缓冲级

7、以下关于电磁波在不均匀介质中的传播，正确的是（ ）
A. 会发生折射和反射 B. 路径可能弯曲 C. 速度不均匀 D. 频率不变

8、在模拟滤波器的设计中，以下哪些类型是常见的？（ ）
A. 巴特沃斯滤波器
B. 切比雪夫滤波器
C. 椭圆滤波器
D. 贝塞尔滤波器

9、在工厂的电气设备选型中，以下哪些因素需要考虑设备的节能性能？（ ）
A. 设备的效率
B. 设备的功率因数
C. 设备的运行模式
D. 设备的价格

10、在集成运放构成的比较器中，以下哪些类型是常见的？（ ）
A. 过零比较器 B. 单限比较器 C. 滞回比较器 D. 双限比较器

三、简答题（本大题共5个小题，共25分)
1、（本题5分）阐述集成运放构成的微分运算电路的工作原理和输入输出关系。

2、（本题5分）简述电力系统中的无功优化问题和求解方法。

3、（本题5分）阐述如何实现一个数字温度传感器的接口电路。

4、（本题5分）讲解在数字系统中如何进行数据的阈值处理电路设计。

5、（本题5分）阐述静电场的泊松方程及其与拉普拉斯方程的关系。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某地区的电力系统在遭受自然灾害（如地震、洪水等）后，出现了大面积停电。请分析灾害对电力系统的破坏形式和影响程度，如杆塔倒塌、线路断线等，并研究电力系统的应急恢复策略和措施，包括抢修队伍组织、物资调配等。

2、（本题10分）某工厂的电气设备节能改造后，运行成本并未明显降低。分析可能的原因，如节能措施效果不佳、设备运行管理不善等，并提出进一步优化的建议。

3、（本题10分）在一个电力系统中，继电保护装置的正确动作对于保障电网安全至关重要。请分析继电保护的原理和配置原则，探讨影响继电保护可靠性的因素，如整定值计算误差、保护装置老化等，并研究提高继电保护可靠性的方法和技术。

第4页，共4页
