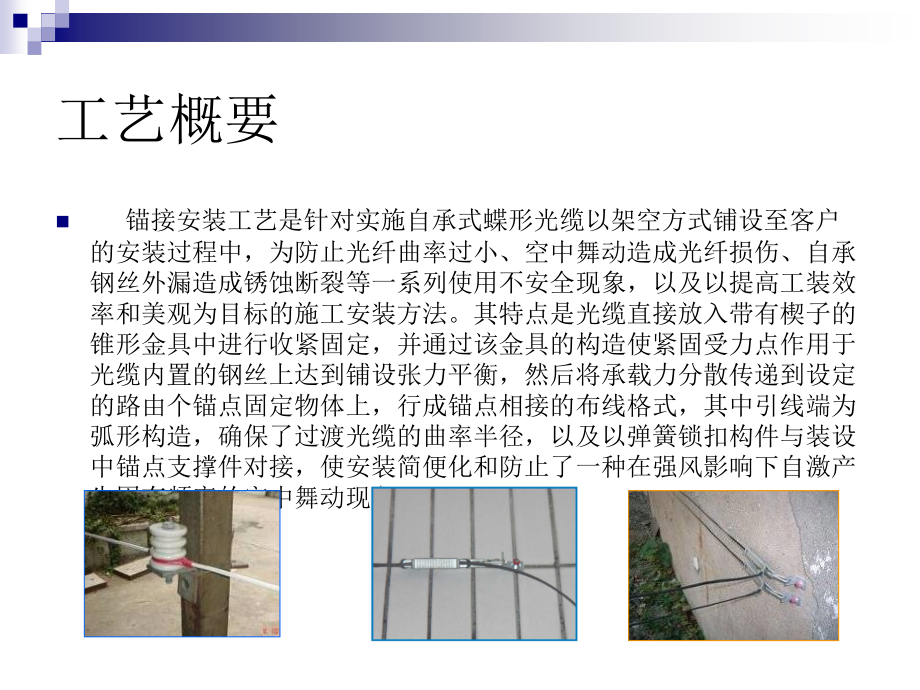

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,FTTH,中自承式蝶形光缆,架空铺设锚接安装工艺材料使用说明书,工艺概要,锚接安装工艺是针对实施自承式蝶形光缆以架空方式铺设至客户的安装过程中，为防止光纤曲率过小、空中舞动造成光纤损伤、自承钢丝外漏造成锈蚀断裂等一系列使用不安全现象，以及以提高工装效率和美观为目标的施工安装方法。其特点是光缆直接放入带有楔子的锥形金具中进行收紧固定，并通过该金具的构造使紧固受力点作用于光缆内置的钢丝上达到铺设张力平衡，然后将承载力分散传递到设定的路由个锚点固定物体上，行成锚点相接的布线格式，其中引线端为弧形构造，确保了过渡光缆的曲率半径，以及以弹簧锁扣构件与装设中锚点支撑件对接，使安装简便化和防止了一种在强风影响下自激产生固有频率的空中舞动现象,锚接安装工艺的优点,1,、,可方便中间出线等各种使用场景的灵活布设,2,、布放顺直美观,3,、安装简便、不依赖工具作业、适应单人施工,4,、提高了线路装、拆、移机等安装作业效率和施工质量,5,、减少外界影响所引发的障碍,安装材料及操作说明,夹楔式锚接件（,JY-1600A),用途：,将两根以下的直线铺设场景进行与,锚点连接固定。,操作要领：,将自承式蝶形光缆直接放入夹楔槽,内，再将附带着弹簧挂钩的锥形楔子,从上穿过，与锚点固定件扣接，然后,一手握住夹楔槽使二锥形构件在松懈,状态，另一手拉直布防的自承式蝶形,光缆的同时，锥形外壳朝受力物反向,拉动至夹紧。当拆卸时敲击锥型楔子,可使松懈。,夹楔式锚接件（,JY-1600A),操作分解示意,1,夹楔槽中放入蝶形光缆,2,夹楔槽中插入锥型楔子，,并保持松懈收紧敷设光缆,3,收紧的同时，夹楔槽朝受力物反向拉,动至夹紧内，当拆卸时敲击锥型楔,子可使松懈,安装材料及操作说明,弧形夹楔式锚接件（,JY-1600B),用途：,将两根以下的直线或转向铺设场,景进行与锚点连接固定。,操作要领：,将自承式蝶形光缆直接放入夹楔槽,内，再将附带着弹簧挂钩的锥形楔子,从上穿过，与锚点固定件扣接，然后,一手握住夹楔槽使二锥形构件在松懈,状态，另一手拉直布防的自承式蝶形,光缆的同时，锥形外壳朝受力物反向,拉动至夹紧，然后将光缆放入弧形中,的挡环内，档拆卸时敲击锥形楔子可,使松懈。,弧形夹楔式锚接件（,JY-1600B),操作分解示意,1,夹楔槽中放入蝶形光缆,2,夹楔槽中插入锥形楔子，,并保持松懈收紧敷设光缆,3,收紧的同时，夹楔槽朝受力物反,4,将光缆放入弧形中的挡环,方向拉动至夹紧，内，当拆卸时敲击锥型楔子 可使松懈,夹楔式锚接件产品特性（,JY-1600A,、,B),产品特性,A:130mm(L)18mm(W)18mm(H),B:130*R40mm(L)18mm(W)18mm(H),表面处理：锌铬涂层,表面附着力：,3.5,级,表面涂层厚度：,8um,盐雾试验：,1000,小时无红锈,拉力参数：,600N,安装材料及操作说明,吊线挂件（,JY-1603,）,用途：,在既有吊线上设成锚接点,操作要领：,将吊线置入夹板间固定，可,借助,T,型套筒扳手（,JY-1613,）牢靠,固定螺栓。,U,型挂钩可朝上或朝下,安装。,U,型挂钩最多与三个锚接件,连接。,吊线挂件（,JY-1603,）产品特性,产品特性,80mm(L)20mm(W)28mm(H),表面处理：锌铬涂层,表面附着力：,3.5,级,表面涂层力度：,8um,烟雾试验：,1000,小时无红锈,拉里参数：,600N,安装材料及操作说明,墙壁挂件（,JY-1605,）,用途：,在建筑外墙上设成锚接点,操作要领：,将钉空侧,L,形面放置在固定面上，用铁锤敲击钢钉至,钉孔拉伸面贴面。可借助打钉工具（,JY-1616,）操作。,墙壁挂件（,JY-1605,）产品特性,产品特性,30mm(L)20mm(W)20mm(H),表面处理：机械热镀锌,表面附着力：,3.5,级,表面涂层力度：,8um,盐雾试验：,1000,小时无红,安装材料及操作说明,变径抱箍（,JY-1606A,）,用途：,在既有线杆上设成锚接点,操作要领,附带四个锚接钩，可调节,130mm-,230mm,直径,范围的线杆直径,变径抱箍（,JY-1606A,）产品特性,产品特性,抱箍范围：,130mm-,230mm,表面处理：锌铬涂层,表面附着力：,3.5,级,表面涂层力度：,8um,烟雾试验：,1000,小时无红锈,拉力参数：,600N,安装材料及操作说明,收紧调节螺丝（,JY-6100,）,用途：,长跨距铺设收紧工具,操作要领：,预先旋松至两端螺距最大，将带有弹簧挂钩一端与锚接点扣接，另一端与锚接件相扣，完成锚接后，以逆时针方向转动螺杆是布放的光缆进一步拉直，然后再用锚接件正常连接固定，拆除收紧工具,安装材料及操作说明,T,型套筒扳手,(,工具,),（,JY-1613,）,用途及操作要领：,附带着,M5,、,M6,、,M8,三种规格螺栓的固定，适用,吊线挂件（,JY-1603,）、线杆变径抱箍（,JY-1606A,）,等固定的辅助工具。,使用场景,锚接安装工艺总体铺设示意图,使用场景,杆路端接及规范安装示意图,操作规范：,电杆上分纤盒安装：,分纤盒安装在线杆上时，应装在面向局方或光交箱来线侧。,分纤盒上部距吊线距离不小于,60cm,。,接入光缆及皮线光缆的弧形底部至分线盒底部,3040cm,。,接入光缆及皮线光缆在电杆上应集束绑扎。,自承式皮线光缆的加强钢芯应整体穿入分纤盒后裁断，并固定和接地处理。,锚接件在电杆上装设位置：,锚接件应装设在吊线的上方。,变径抱箍应装设在吊线的上方不小于,20cm,不同路由的自承式引入皮线光缆应各自装设锚接件固定。,使用场景,杆路中间支撑安装规范示意图,安装规范：,1.,锚接件应设在吊线的,上方不小于,20cm,2.,抱箍中锚接座应面向,布线侧,3.,不同路由的自承式,引入皮线光缆应各自,装设锚接件固定,使用场景,中间出线安装规范示意图,借用吊线使中间出线安装示意图,吊线,吊线挂件,光皮线,主要锚接配件,:,1,、,1603,（吊线挂件）,2,、,1600B,（弧形夹楔式锚接件）,此方法不需要爬梯作业,光皮线,光皮线,辅助拉线,借用辅助拉线使中间出线安装示意图（无法立新杆场合）,主要锚接配件,:,1,、,1600A,（夹楔式锚接件）,2,、,1600B,（弧形夹楔式锚接件）,辅助拉线应是,1.2,以上钢丝，具有防锈表面处理。,确认锚接件环扣正常。,不同路由的自承式引入皮线光缆应各自装设锚接件固定。,使用场景,杆路飞线至建筑物安装规范示意图,主要锚接配件,:,1,、,1600A,（夹楔式锚接件）,1,、若飞线到墙角,支撑物应离角边不小于,20cm,。,2,、过墙角铺设时应加保护，不得有托磨现象。,使用场景,沿墙铺设安装规范示意图,墙角支撑物应离角边不小于,20cm,。,沿墙铺设的水平横向每间隔约,15-20,米、纵向每间隔约,10,米应中间支撑。,不同路由的自承式引入皮线光缆应各自装设锚接件固定。,主要锚接配件,:,1,、,1600A,（夹楔式锚接件）,2,、,1600B,（弧形夹楔式锚接件）,3,、,1605,（墙壁挂件）,使用场景,-,分纤设备挂墙安装规范示意图,主要锚接配件,:,1,、,1600A,（夹楔式锚接件）,2,、,1600B,（弧形夹楔式锚接件）,3,、,1605,（墙壁挂件）,4,、其他集束固定件,墙壁上分纤盒安装：,分纤盒下部距地坪距离不小于,280cm,。,分纤盒侧部距墙角距离不小于,120cm,。,接入光缆在,分纤盒上部距离不小于,30cm,，,皮线光缆,在分纤盒上部距离不小于,60cm,在墙壁上支撑辅件集束固定，弧形底部至分纤盒底部,30-40cm,。,自承式皮线光缆的加强钢芯应整体穿入分纤盒后裁断，并固定和接地处理。,使用场景,-,引入用户进线口规范安装,主要锚接配件,:,1,、,1600A,（夹楔式锚接件）,2,、,1600B,（弧形夹楔式锚接件）,3,、,1605,（墙壁挂件）,4,、其他堵孔配件,引入用户进线口位置应选择在客户建筑物外墙上如空调孔、预埋管等方便引线的预留洞眼，室内应高于室外,10-20mm,。,自高位引入时，应在接近洞眼处，自承式皮线光缆略倾向,5cm,留半径不小于,30cm,余弯形成滴水弯。,钻孔引入时应加保护，不得有托磨现象。,锚接安装工艺其他规范安装事项,-,自承式皮线光缆由于是扁平状并且重量轻，会受风力影响引起舞动现象（一种在强风影响下自激产生固有频率的共振现象），容易造成光缆损伤，因此杆路长跨距铺设须绞线处理。,绞线基准：约每隔,10,米绞线一次，如,45-50,米间绞线,5,次，,40-45,绞线,4,次,;,锚接安装工艺其他注意事项示意图,-,自承式皮线光缆的长度从分纤设备到用户宅内应不超过,200m,，从下线杆到第一支持物的跨越距离不超过,50m,，超过时应在中间适当位置增设支持物或增立电杆。,自承式皮线光缆线杆杆距一般不应超过,40m,，杆档间均采用锚接件专用材料固定，不同路由应应各自装设锚接件固定。,自承式皮线光缆布放与电力线（,380V,以下）交叉时，其间距不得小于,40cm,。跨越障碍物时不得有托磨现象，否则应加保护。,自承式皮线光缆跨越市区街道公路时，其线条的最低点至路面的最高点间的垂直距离不得小于,5.5m,；里弄胡同中不得小于,4.5m,；跨越铁路时不得小于,7.5m,。,安装材料用途示意图,安装材料汇总表,序号,材料名称,型号,用途,内包装,外包装,1,夹楔式锚接件,JY-1600A,将两根以下直线场合的收紧固定,10,套,/,袋,240,个,/,箱,2,弧形夹楔式锚接件,JY-1600B,将两根以下的直线或转向场合的收紧固定,10,套,/,袋,240,个,/,箱,3,吊线挂件,JY-1603,在既有吊线上设成锚接点,20,套,/,袋,300,个,/,箱,4,墙壁挂件,JY-1605,在建筑物外墙上设成锚接点,50,套,/,袋,750,个,/,箱,5,变径抱箍,JY-1606A,在既有线杆上设成锚接点,(,附带四个锚接钩，可调节,130-230mm,直径范围,),-,20,个,/,箱,6,收紧调节螺丝,JY-6100,长跨距收紧工具,10,套,/,袋,7,T,型套筒扳手,JY-1613,吊线挂件,变径抱箍等固定工具,10,个,/,盒,
