八年级物理上册 2.3平面镜成像课件 人教新课标版.ppt

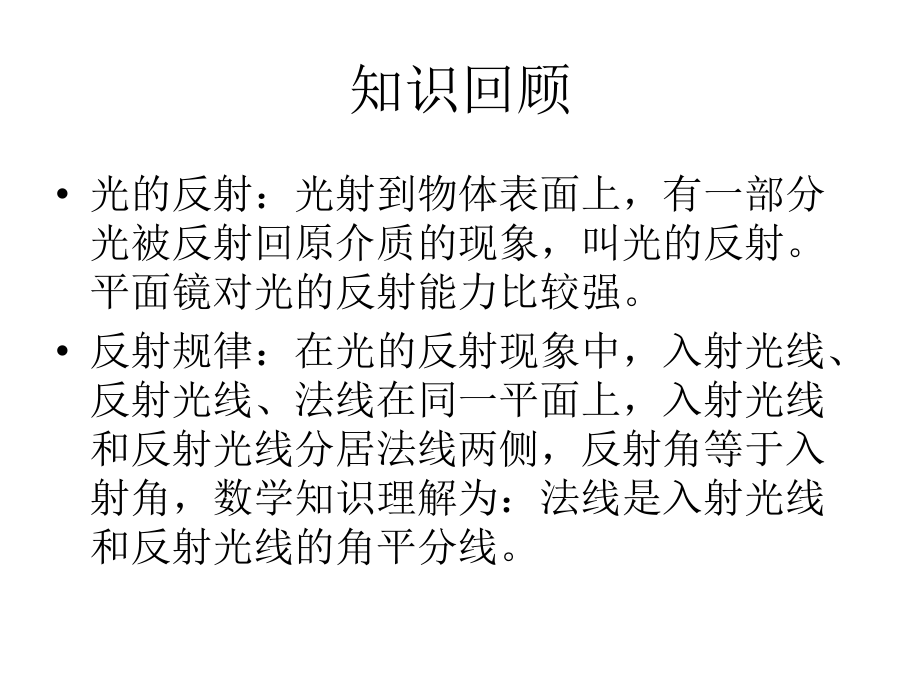

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 平面镜成像,知识回顾,光的反射：光射到物体表面上，有一部分光被反射回原介质的现象，叫光的反射。平面镜对光的反射能力比较强。,反射规律：在光的反射现象中，入射光线、反射光线、法线在同一平面上，入射光线和反射光线分居法线两侧，反射角等于入射角，数学知识理解为：法线是入射光线和反射光线的角平分线。,游戏 照镜子,规则：,一人做动作，另外一人模仿他在平面镜中成的像，模仿错误即被淘汰。,1,2,3,镜子中的我是什么样的呢？,大小关系如何？,正立还是倒立？,到轴的距离有什么关系？,连线与轴有何关系？,像与物大小相等,像是正立的,像、物到镜面,距离相等,像物连线与镜面垂直,轴对称图形的特点,假如：,像与物关于镜面对称,探究课题：,1.,平面镜是否成正立等大的像？,2.,平面镜所成的像与物体到平面镜的距离是否相等？,3.,平面镜所成的像与物体的连线是否与镜面垂直？,平面镜成像的特点,1.,像与物体到镜面的距离,相等,2.,像与物体,大小相等,3.,像与物体的连线与镜面,垂直,4.,平面镜成的像是,正立,的,虚像,二,.,虚像,光线的反向延长线会聚形成的像叫,虚象,虚象可以用眼睛观察到，但,不能,被光屏接收到，在作图时虚象用,虚线,表示。,平面镜成虚像的原理,S,S,O,平面镜成像的作图,如,图，,MN,表示平面镜，,AB,表示镜前的物体，根据平面镜成像的特点作图。,M,N,A,B,A,B,、作垂线,、取等距离,、画虚像,2,、成像,三、平面镜的作用：,1,、改变光的传播方向,潜望镜原理图,穿衣镜,化妆镜,展示柜台后面的镜子,平面镜的应用,古代妇女对着铜镜梳妆,利用平面镜成像,增大空间,平面镜成像的应用：,舞蹈演员发现自己的姿势,牙医看清别人牙齿的背面,课堂作业,：,1,、,平面镜成像的特点是：物体在平面镜里成的像是,像，像和物的大小,，它们的连线跟镜面,，它们到镜面的距离,。,2,、人站在竖直放置的平面镜前,3,米处，他在镜中的像距他有,米，如果他向平面镜靠近，则他在平面镜中所成的像将,。,3,、我们在河边看到树木和建筑物的“倒影”和立竿见影的“影”，前者是由,引起的，后者是由,引起的。,4,、作出物体在平面镜的虚像。,四,.,凸面镜和凹面镜,1.,凸面镜对光线有,作用,发散,物体在凸面镜中成,正立缩小,的,虚,象,.,利用凸面镜可以观察到,更大,的范围,.,应用,:,汽车观后镜,弯道观察镜,2.,凹面镜对光线有,作用,会聚,可以把平行的光,会聚在一点上,应用,:,太阳灶,可以把焦点处发出的光变成平行光,应用,:,手电筒,汽车灯,探照灯的反光装置,应用：,1.,下面不是利用凹面镜的是,(),A.,汽车观后镜,B.,太阳灶,C.,手电筒,D.,探照灯,A,1,、“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是,:,A,山的影子,(),B,山的实像,C,山倒立的虚像,D,山正立的虚像,D,4,、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是,（）,。,A、7:25,B、6:35,C、5:25,D、4:35,D,5,、人向平面镜走近时，他在镜中的像将,：（）,A,、,变大,B,、,变小,C,、,不变,C,2.,某人站在穿衣镜前,m,处，他在镜中的像到镜面的距离是,_m,当他向镜面前进,.,m,时，人与像间的距离是,_m,1,1,1,米,1,米,0.5,米,0.5,米,A,B,C,D,6,、下图中是四幅关于字母,“,F,”,经平面镜反射成像的示意图，其中正确的是：（）,C,7,、平面镜成像是由于光的,_,而形成。物体在平面镜中所成的像是,_,_,。若小明同学身高,1.5m,，他站在大衣柜的穿衣镜前,2m,处，他在镜中的像高,_m,；像与他相距,_m,；若他逐渐远离穿衣镜，那么镜中的像大小将,_,。（选填“变大”、“变小”、“不变”）,反射,正立等大,的虚像,1.5,4,不变,8,、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，,（,1,）手影,（,2,）水中倒影,（,3,）立竿见影,（,4,）杯弓蛇影,(),(),(),(),光的直线传播,光的反射,光的直线传播,光的反射,反馈练习：,在探究平面镜成像特点的实验中，小红选取的器材除了刻度尺、白纸还应有：,、,。选取这两种器材的用意是什么？,两支等大的蜡烛,玻璃板,为了比较像与物的大小关系,两支等大的蜡烛,玻璃板,为了准确找到像的位置,反馈练习：,小明身高,175cm,，他在平面镜中的像的高度应是,，当他由远处走近平面镜时，他的像会,（,变大、变小还是不变）。,175cm,不变,反馈练习：,一个同学站在平面镜前,1m,处，则镜中的像与他相距,。,2m,课堂小练习,指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，,（,1,）手影,（,2,）水中倒影,（,3,）立竿见影,（,4,）杯弓蛇影,2.5m,检查视力的时候，视力表放在被测者头部的上方，被测者识别对面墙上镜子里的像。已知平面镜与视力表相距,2.5m,，被测者与视力表相距,0.4m,，则视力表在镜中的像与被测者相距多远？这种方法与不用平面镜的方法比较有什么好处？,想一想：,爱观察的小丽发现轿车的挡风玻璃都有些倾斜,请你用光学知识解释一下,想一想：,想一想：,观察下图，你能否简单介绍一下潜望镜的工作原理？,题1,下面方框中的四个图像，其中一个是福娃在竖直放置的平面镜中的像，你认为应当是(),B,四、精典题型,下图是探究平面镜成像特点的实验装置，,a,为玻璃板，,b,和,c,是两支完全相同的蜡烛。下列说法错误的是（）,A为了保证实验效果应选择较薄的玻璃板,B实验时玻璃板,a,应与水平桌面垂直放置,C沿水平桌面移动蜡烛c前应先将其点燃,D该实验最好在较暗的环境中进行,题2,C,下图为一辆轿车的俯视示意图。O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。根据平面镜成像规律画出司机眼睛看到C点的光路图。,题3,C,
