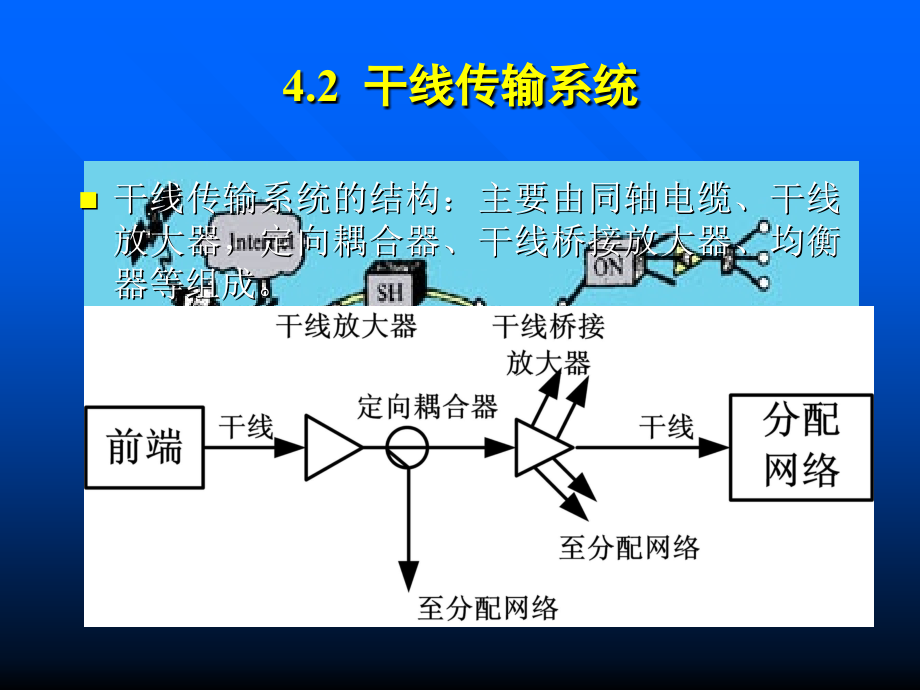

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电视传输技术与教育应用,（卫星与有线电视）,浙江师大教育学院,孙祯祥,4.2 干线传输系统,干线传输系统的结构：主要由同轴电缆、干线放大器，定向耦合器、干线桥接放大器、均衡器等组成。,4.2.1 干线传输的设备器件,1 均衡器、衰减器和定向耦合器,（1）均衡器,均衡器是对同轴电缆的衰减特性进行频率补偿，即均衡器是一个与电缆衰减特性相反的衰减器，对较低频率的信号衰减较大，而对较高频率的信号衰减较小。,（,2,）衰减器,衰减器一般由电阻组成，没有电抗元件，因此只有幅度衰减，没有相移，能在很宽的频率范围内正常工作。,衰减器有不同的电路结构，,T,型、,H,型、,型、,O,型、桥,T,型以及桥,H,型等，而且电路是对称的，输入端和输出端可以互相对换。,（3）定向耦合器,定向耦合器用于从同轴电缆上取出部分信号作为监测、自动控制或供给分配网络。通过定向耦合器的信号分为大小不等的主路和支路信号，主路信号基本上不受支路信号的影响。即信号传输是单向的，因而称其为定向耦合器。,定向耦合器有宽带变压器式、阻抗插入式、微带传输线式等,。,2,干线放大器,干线放大器具有自动增益控制（,AGC）,和自动斜率控制（,ASC）,实现温度和频率的自动补偿。,干线放大器的类型有：手控增益放大器、带温度补偿的手控增益放大器、自动增益控制（,AGC,）,放大器和自动斜率控制（,ASC,）,放大器、自动电平控制,(,ALC),放大器等。,（,1,）自动增益控制（,AGC,）,放大器,（,2,）自动电平控制（,ALC,）,干线放大器,（,3,）干线桥接放大器和桥接放大器,3 干线放大器的特点,（）干线放大器是一个宽带放大器。,（）干线放大器的增益是可调的。,（）干线放大器具有自动增益控制和自动斜率控制的能力。,（,4,）在双向传输系统中，干线放大器还应具有双向放大的功能,（5）干线放大器因为在露天架设，需有防水、防晒、防腐蚀、屏蔽性能好等性能。,4,干线放大器的供电,所谓集中供电就是通过同轴电缆进行远距离供电。一般由电源供给器和电源插入器组成，将,60,V/50Hz,交流电经电缆向沿线所有干线放大器供电。,干线放大器外形：,4.2.2,干线传输系统的工作方式,干线传输的工作方式分为三种类型：,全倾斜方式：放大器输入的高、低频道信号电平值相等；,平坦输出方式,：,输出的各频道信号电平趋于相等；,半倾斜方式：介于全倾斜和平坦输出方式之间,。,4.2.3,干线传输系统的设计与实例,干线传输系统的设计,内容：,确定干线的传输路径及最大传输距离，选择干线的传输形式；,根据用户分布情况确定干线上的分支数及位置；,根据各种损耗，确定干线放大器的级数；,根据前端输出电平设计值与系统输出口电平或各分支口输出电平之间的差异选择平坦度不同的均衡器。,1,干线传输系统的设计,（1）干线网络结构与路由选择,有线电视的线路结构有树枝型、星型和两者结合型等。,从前端到任一分配网络的干线放大器数量一般不能超过20个，从分配点开始算起的支线放大器数量一般不超过个，在系统末端均采用单台支线放大。,（2）干线放大器的间距与级数,一般干线放大器的增益22,dB,左右，传输500,MHz,信号电缆损耗为120,dB/km，,传送200,MHz,电缆损耗为70,dB/km，,那么，,500,MHz,电缆系统：22120=0.183,km=183m；,200,MHz,的间隔为：2270=0.314,km=314m。,可见传送频率不同，放大器的间距也不同。,干线放大器级数最多不能超过33个，因此干线传输距离也就有所限制，如500,MHz,系统最远距离为6公里左右，而200,MHz,系统最远距离10公里左右。,（3）干传输系统的技术指标核算,干线传输系统的技术指标：,干线传输电平的计算,对干线当中某一个电平值可以通过下式进行计算：,表4.9.,doc,例4.,doc,干线传输系统载噪比的计算,假如有,n,个放大器，中间间隔相等，各间隔内的电缆具有相同的损耗，那么它们的总噪声系数为：,按下式求出整个传输系统的载噪比：,例4.5.,doc,传输系统的交调比计算,具有,n,个干线放大器和具有,N,个频道同时被放大与传送，在这样情况下计算出干线系统交扰调制比为：,传输系统的三次差拍比计算,2,干线传输系统设计的实例,例4.6.,doc,
