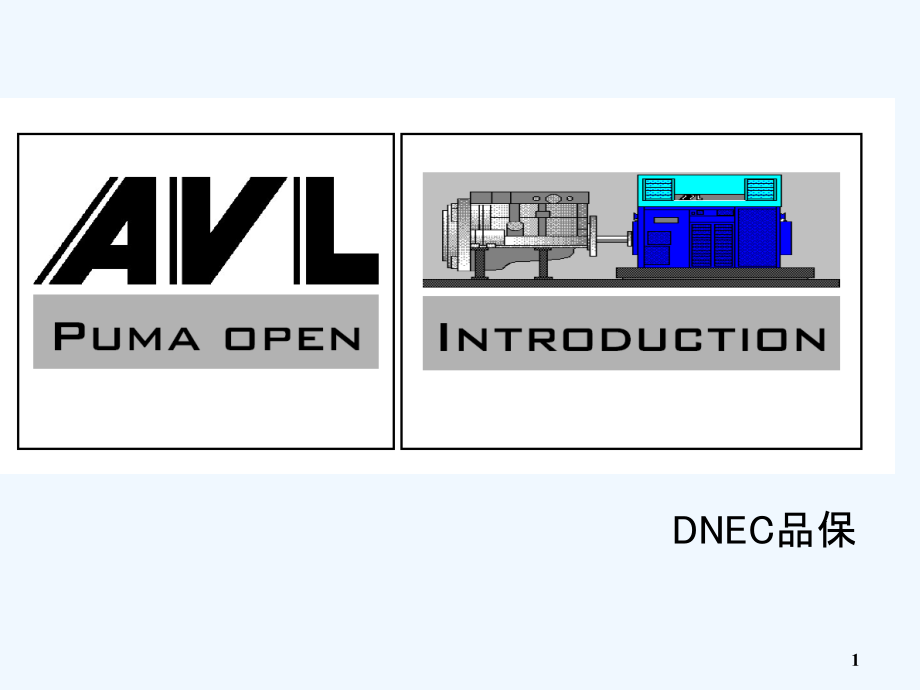

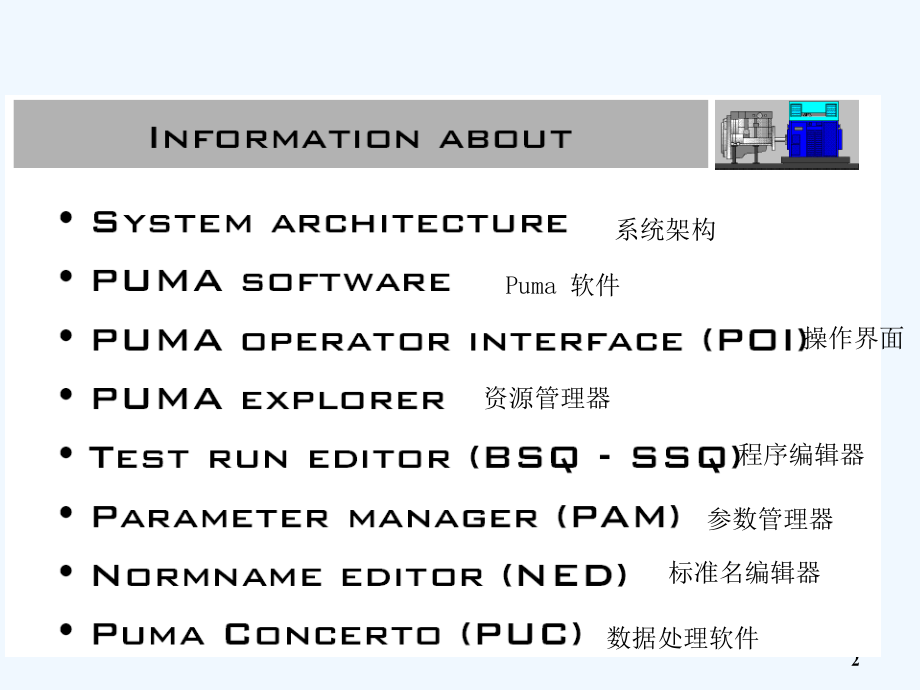

,1,DNEC,品保,2,系统架构,Puma,软件,操作界面,资源管理器,程序编辑器,参数管理器,标准名编辑器,数据处理软件,3,台架功能,试验场地监控,结果评价,排放,测试,燃烧分析,模拟仿真,测试单元及测功机控制,数据测量,操纵性能,ECU,标定,试验准备,4,系统架构,5,6,前段快速模块,F,FEM,AIF,用于快速模拟测量,F,FEM,AIS,用于电绝缘模拟测量,F,FEM,AIN,无电绝缘模拟测量,F,FEM,CON,测功器控制器,F,FEM,CNT,计算输入,F,FEM,DAC,模拟输出,F,FEM,DIO,数字输入和输出,FEM,P,压力测量,7,、,F,FEM,AIS,Operation Manual,这是新一代的前置处理模块，通过,IEEE1394,总线与,PUMA,计算机进行通信，这使,PUMA,系统的即时通信得到保证。,对电流、电压、阻抗、法度、压力的扫描频率在,200HZ,以下的均可被测量。,F,FEM,AIN,只能通过,16,个输入口从,F,FEM,AIS,进行辨识，没有任何电流分离。,F,FEM,AIS,的主要用途是发动机测试台架及所有的车辆测试，信号可以被实地测量，可采样的信号有：电压、电流、温度、阻抗、在装有应变计时也可对力和压强进行采样。,F,FEM,CON,操作手册,用它用户可获得速度、频率、时间和事件并输出需求值（比如电压、电流、频率或数字信号）,本手册介绍在,PUMA,中,F,FEM,CON,的接口元件和安装使用指导。,在发动机测试台上，模拟信号通过传感器获取，然后被传入,F,FEM,CON,并转换成数字信号，通过,IEEE1394,总线传到,PUMA,Open,系统。,在,PUMA,PC,上，控制算法被用来从测量实际值计算出新的需求值，并将这些值传到输出通道。在,F,FEM,CON,上，数字量被转换成模拟量，比如用来控制节气门执行机构。,F,FEM,DIO,操作手册,用于数字信号输入输出，这些数字信号不能直接输入,PUMA,PC,，而要通过,F,FEM,DAC,、,F,FEM,CON,、,F,FEM,CNT,）每个,F,FEM,DIO,装有,16,个数字输入、输出通道。,本手册介绍了,F,FEM,DIO,的硬件（接头布置、供电等）和软件（功能等）,F,FEM,DIO,提供了把数字传输到,F,FEM,DAC,、,F,FEM,CON,或,F,FEM,CNT,的接口，电源的供给也被集成到此接口中。,6,、,F,FEM,DAC,（快速前置处理模块数模转换器）操作手册,用于输出模拟量和频率，并有接口连到,F,FEM,DIO,，信号能被直接转换入或出,PUMA,PC,或通过一个其它的前置处理模块（如,F,FEM,CON,）。执行器能能够直接连接于其上。,7,、,FEM,P,操作使用手册,用于采样绝对或相对压力。它作为前置处理模块和子模块，可以连接最多达,8,个传感器。每个压力传送器都有一个微处理器，用来使传感器线性化，温度补偿，数字过滤和接口连接。传感器由生产厂校准，调整和线性化。数字接口是,RS485,。,8,Calibration,决定,整个测试系统的测试偏差。用校准表将原始数据被转化成实际值,。,Adjustment,调节,测试装置全测试偏差尽可能减小。,F-FEM,在生产过程中被初始化。调整值被保存在该装置的存储器中。经过一段时间，测量值会产生漂移，测量的错误就会增加，为了消除这些错误，校准表就能通过,PUMA Open,中的半自动校准器进行调整。,(,命令按钮为：“,Adjust”and“Activate,”),Parameterization,:,不同,的传感器要有不同的接口，当输入输出通道非常多用时，用户必须明确什么传感器类型接什么通道，并且定义通道的属性。这些工作要在参数初始化时来做,。参数,不会永久保存在,F-FEM,中，而是在每次系统启动时被转移。校准表也在这个,阶段被转移。,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,9,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,10,11,12,PUMA,功能,数据采集,监控,手动或自动输出设定,子系统或设备控制,公式计算,数据处理,13,PUMA,操作界面,14,PUMA,操作界面,启动？,操作状态,系统信息,功能按钮,15,-,当前试验显示,-,进度指示器,-,试验步骤显示,-,动态流程显示,16,-,系统范围限制,-,试验特定限值,-,试压步骤特定限值,-,被测单元特定限值,17,recorder,分析调试试验过程,18,设定值,19,资源管理器,(,扩展,),20,试验程序编辑器,21,试验步骤编辑器,22,参数管理器,23,参数管理器,24,参数设置,前段快速模块的参数设置,可使用标准名管理器（可进行筛选）,预先设定好了各种传感器类型,多种采用频率,每个通道具有,16,个手工标定点。,25,公式计算,26,标准名编辑器,
