放大电路的小制作.ppt

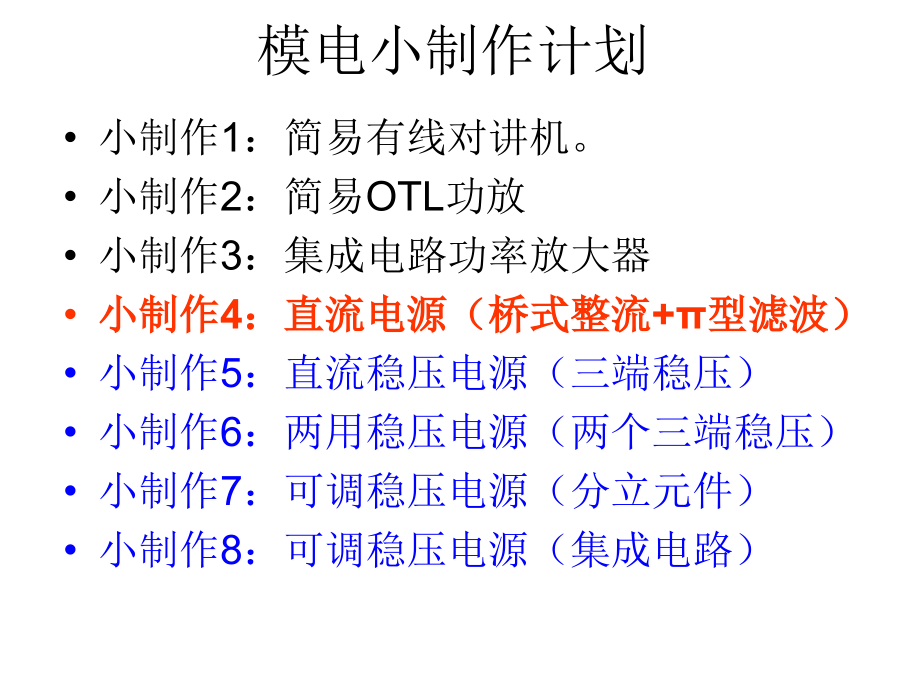

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,模拟电子“小制作”指导,嘉应大学电子信息工程学院,模电小制作计划,小制作,1,：简易有线对讲机。,小制作,2,：简易,OTL,功放,小制作,3,：集成电路功率放大器,小制作,4,：直流电源（桥式整流,+,型滤波）,小制作,5,：直流稳压电源（三端稳压）,小制作,6,：两用稳压电源（两个三端稳压）,小制作,7,：可调稳压电源（分立元件）,小制作,8,：可调稳压电源（集成电路）,小制作,1,：简易有线对讲机,小喇叭,A,作话筒，小喇叭,B,作听筒。,两个互补三极管构成一个简易的直接耦合放大电路,300,100k,3V,9014,9015,Speak A,Speak B,1uF,制作步骤,测量电子元件的好坏,测量小喇叭（,测量电阻，,听声音,）,测量小电容（测量电阻，观察,充电现象,）,测量三极管（已学）,测量电阻 （可以读色环）,布局,电路板布局（一块板要作三个实验，注意留下空间）,三极管的安装方法（,自然安装,）,电阻的安装方法（,卧式安装,）,焊接,元件焊接：,不要弯脚,，多余的脚要齐根剪掉。,连线：采用焊锡丝把所有的点连接起来，,飞线：万不得已的情况使用飞线，要求紧凑。,调试,测量工作电压（确保三极管工作在放大状态）,干扰测试,功能测试,调试方法,测量静态工作电压,并听静态电流声太大，说明工作电流过大，没有静态电流说明三极管工作电流太小。,干扰测试：触摸输出端，在输出喇叭上应能听到干扰声音。,功能测试：调试好以后，可以事项单向传声。,2.3V,0.7V,3V,9014,9015,用手触摸输入端,可以模拟动态信号输入,静态时，应能听到,微小的电流声,小制作,2,：简易,OTL,功放,在两个图中,自选一个,，所有,NPN,三极管可以采用,9014,，,PNP,可以采用,9015,。,实践步骤,先把电路图背下来；,按图准备元件，测量所有元件的参数；,按图安装元件，注意：,焊接时，不要搞弯元件的脚，,焊接时电烙铁和焊锡丝都要接触电路板，不可以用焊锡丝直接接触烙铁头，,发现焊接错误，禁止使用吸锡器，,检查电路,检查是否存在严重短路（测量,Vcc,和,GND,的电阻）,检查是否存在虚焊（用欧姆档检查是否断路）,通电调试,接输出喇叭,接输入信号，可以用复读机等输出音频信号，,接入直流电源，听听效果,如果条件许可，用仪器测量一下相关指标；,调试方法介绍,静态工作点调试,输出管的电压，应等于电源的一半；,T3,的基极电压应为,0.7V,T3,的集电极电压略小于输出电压。,12V,6V,0.7V,5.7V,干扰测试,：输出人体干扰信号，,听喇叭有不有反应,功能测试,：,输入音频信号，,听喇叭的声音是否悦耳,小制作,3,：集成电路功放,利用,lm386,制作一个小功率放大器，用于驱动电脑的小音箱,制作步骤,测量元件,电阻、电容、小喇叭；,集成电路？（下载相应的,PDF,说明文件）,焊接,建议采用,IC,座；,调试：,只要电路正确，基本不需要调试；通电就可以工作。,
