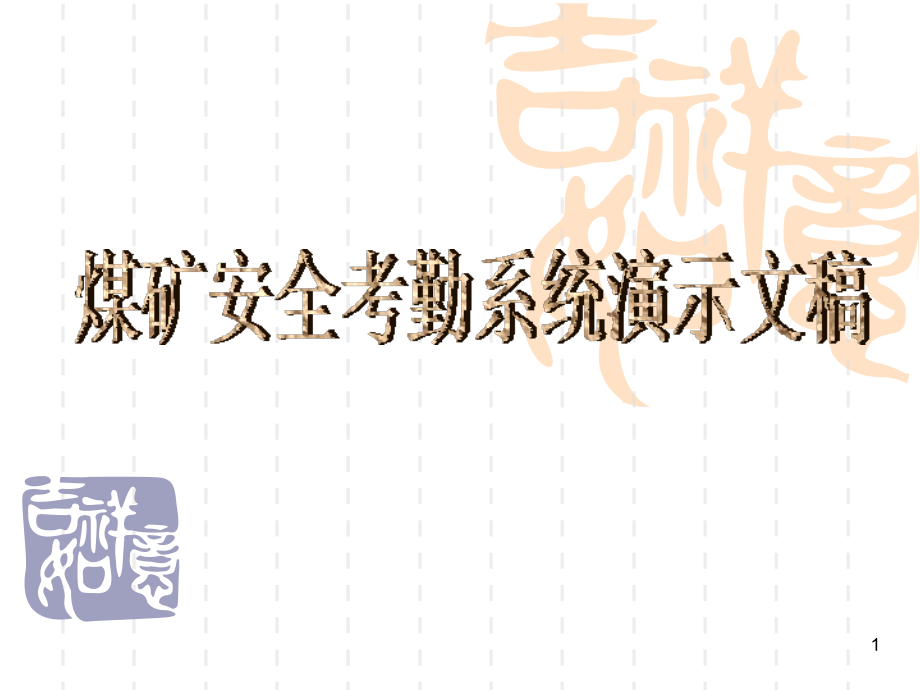

煤矿安全考勤系统.ppt

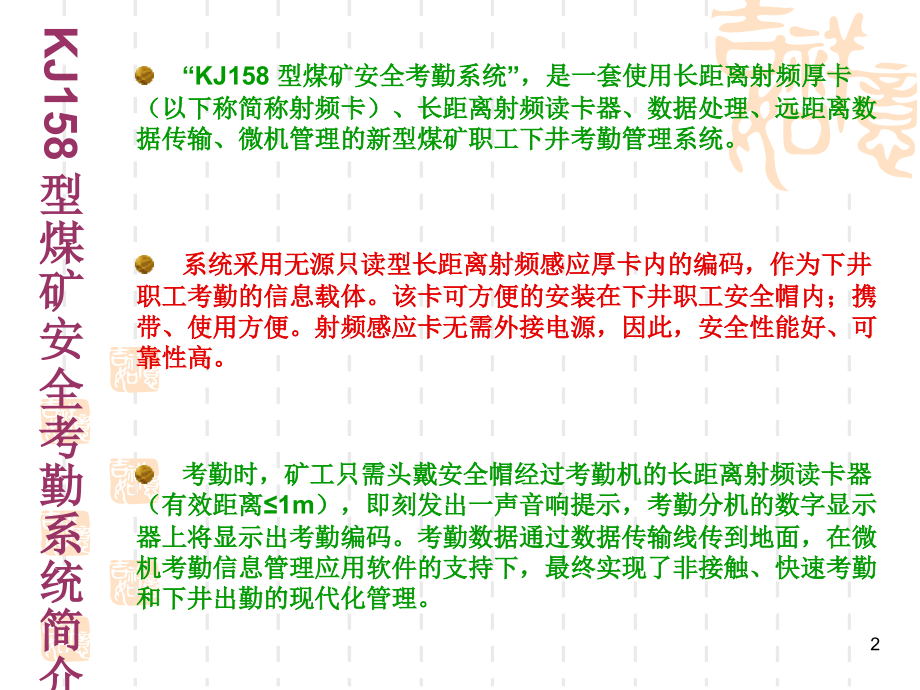

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,煤矿安全考勤系统演示文稿,1,KJ158,型煤矿安全考勤系统简介,系统采用无源只读型长距离射频感应厚卡内的编码，作为下井职工考勤的信息载体。该卡可方便的安装在下井职工安全帽内；携带、使用方便。射频感应卡无需外接电源，因此，安全性能好、可靠性高。,考勤时，矿工只需头戴安全帽经过考勤机的长距离射频读卡器（有效距离,1m,），即刻发出一声音响提示，考勤分机的数字显示器上将显示出考勤编码。考勤数据通过数据传输线传到地面，在微机考勤信息管理应用软件的支持下，最终实现了非接触、快速考勤和下井出勤的现代化管理。,“,KJ158,型煤矿安全考勤系统”，是一套使用长距离射频厚卡（以下称简称射频卡）、长距离射频读卡器、数据处理、远距离数据传输、微机管理的新型煤矿职工下井考勤管理系统。,2,KJ158,型煤矿安全考勤系统简介,地面主机与考勤分机间采用了非标准的低波特率、基带信号传输方式，电路简单；可利用矿井现有的电话线实现可靠的数据传输。,系统具有较完善的后备保障功能，地面主机和考勤分机都配置了较大容量的后备直流电源、大容量的数据存贮器，可在外部交流电源停电时或数据传输通道故障时，保障系统的正常运行。,系统设置了可长时工作的地面主机，对系统微机要求不高；一台地面主机可管理,2,16,台考勤分机，每分钟采集一次数据。定时或随时将接收到的数据送往系统微机。,考勤分机采用双,CPU,工作模式，专门配置了一片单片机用于处理长距离射频读卡器的读入数据，其显示、数据传输、存储等均不影响读卡，实现了无阻塞考勤。,3,煤矿安全考勤系统结构框图,安全考勤部分,地面控制部分,远程网络部分,4,入井考勤分机,升井考勤分机,射频卡,防雷避雷装置,返回,5,返回,CPU,INTEL8031,、,78M153E,双,CPU,管理,供 电 电 源,127 V,或,220 V,分机主电路后备工作电源,直流,6V/4Ah +,直流,12V/4Ah,考 勤 速 率,4,人,/,秒,内 存 考 勤 数 据 量,最少,2000,条,矿 用 一 般 型,810,mm,404,mm,102,mm,普 通 型,750,mm,480,mm,73,mm,6,射 频 考 勤 卡,返回,长距离射频感应卡为,85,mm,54,mm,的方型卡。用改性丙烯酸脂胶粘剂（俗称哥俩好或双管胶）粘贴在矿工使用的安全帽顶部或侧面即可；也可以利用铆钉先铆住再粘贴。,币形卡直径为,25,mm,、厚度为,4,mm,。用改性丙烯酸脂胶粘剂粘贴在矿工使用的矿灯灯碗后即可。,腕卡可以方便的镶嵌在表带上，还可以与真表结合。,7,防 雷 避 雷 装 置,返回,“,KJ158,型煤矿安全考勤系统”地面主机与考勤分机间的数据传输线路避雷器，选用了法国,SOULE,公司生产的,SI-024TRI,型过电压避雷器。,8,地面主机,SQL,服务器及考勤软件,管理人员下井信息显示牌板,自动查询一体机,返回,9,返回,地面主机是整个系统的控制中心,数,80C31,单片机管理,供电电源 ,220V/50Hz,参,后备工作电源 直流,6V/7AH,通信直流逆变电源,6V,24V,术,同步、控制脉冲信号电压幅值,20V,数据信号电压幅值：,12V,技,地面主机最大存贮量,16000,条,10,服 务 器 及 考 勤 软 件 简 介,SQL,服务器实现自动接收、处理及发布数据,快捷的系统设置,控制软件方便、快捷,强大的查询功能,便捷的数据维护,完善的报表报表,灵活的工数输出,返回,11,管理人员下井考勤信息显示牌板,返回,干部跟班制度是一项煤矿行业多年来的优良传统。,管理人员下井出勤信息显示牌板,不仅能显示矿、区队领导跟班情况和重点岗位工种,在岗情况,，同时还能,显示入井时间,和,累计时间,，是实现群众监督的重要手段。,12,自 动 查 询 一 体 机,CX-A,型煤矿安全考勤自动查询一体机,是山东煤科所适应广大用户要求，最新研制的新产品。该产品采用,17,寸大屏幕液晶显示。外观时尚、美观大方、使用方便。与煤矿安全考勤系统,配套使用,。可实现考勤数据自动或人工更新，,职工使用,时只需用,自己的射频卡,在读卡器上轻轻滑过，即可了解,当月或上月下井情况,，能够实现自动翻页，无人查询后,90,秒自动返回。,返回,13,远 程 网 络 部 分 简 介,返回,通过矿级,局域网,和局级局域网实现职工考勤数据,远程查询,。,领导,可以及时,了解,各矿用工情况和干部跟班,情况,。,职工,可以方便的了解自己的出勤情况。,14,成 功 案 例,兖矿兴隆庄矿,1994.12,（,2002.10,）,兖矿南屯煤矿,1996.07,（,2005.01,）,兖矿鲍店煤矿,1996.08,（,2005.01,）,兖矿杨村煤矿,1997.03,安徽新集一矿,1997.05,安徽新集二矿,1997.05,兖矿东滩煤矿,1998.09,兖矿济二煤矿,1998.11,新汶南冶煤矿,2001.09,微山七五煤矿,2002.02,微山三河口矿,2002.05,济宁运河煤矿,2002.05,枣庄留庄煤矿,2002.05,邹城里彦煤矿,2002.07,济宁新河煤矿,2003.04,兖州杨庄煤矿,2003.06,新泰韩庄煤矿,2003.07,唐山钱家营矿,2003.08,阜新王营煤矿,2003.11,唐山赵各庄矿,2003.12,唐山林南仓矿,2004.03,枣矿田陈煤矿,2004.05,滕州武所屯矿,2004.07,唐山林西煤矿,2004.10,唐山马家沟矿,2005.04,龙 矿 集 团,2005.06,阜矿集团海州立井,2005.09,15,演 示 结 束,谢 谢 观 看,16,
