安全技术防范工程知识讲座.ppt

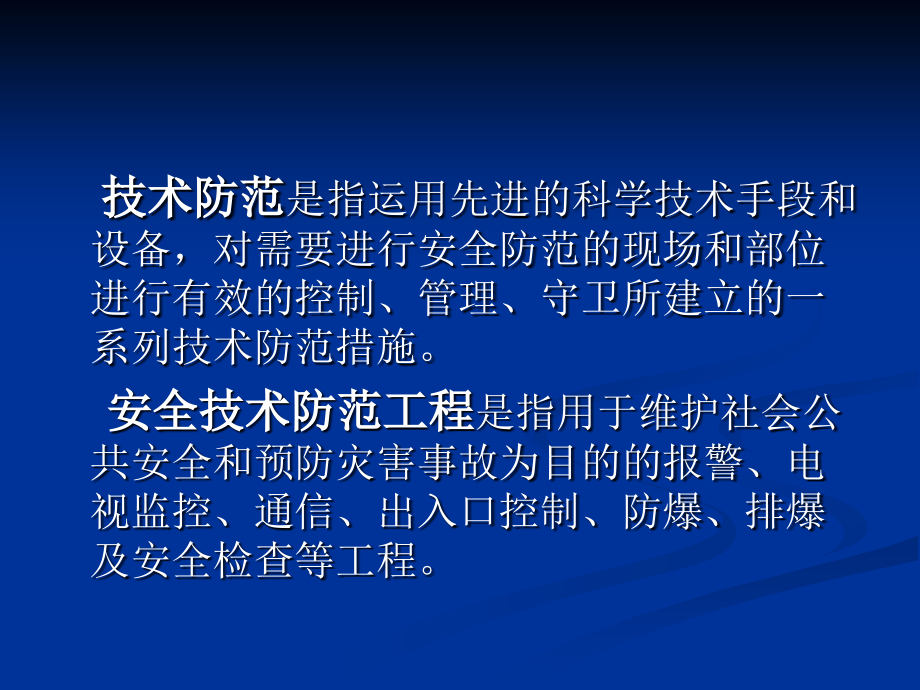

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,安全技术防范工程知识讲座,嘉兴市公安局技防办 刘毅,技术防范,是指运用先进的科学技术手段和设备，对需要进行安全防范的现场和部位进行有效的控制、管理、守卫所建立的一系列技术防范措施。,安全技术防范工程,是指用于维护社会公共安全和预防灾害事故为目的的报警、电视监控、通信、出入口控制、防爆、排爆及安全检查等工程。,安全技术防范工程知识讲座内容,一、对设计人员的要求,二、工程设计的程序与步骤,三、入侵报警、电视监控系统的供电和接地,四、对施工人员的要求,五、入侵报警工程施工要求,六、电视监控工程施工要求,七、安全技术防范工程中的质量控制,一、对设计人员的要求,1、熟悉国家有关部门对建设单位在安全技术防范上的要求和有关的法律法规及有关的标准,2、全面了解并掌握安全防范技术设备和器材的性能、技术指标及发展动向,3、具有较全面的专业知识和熟练的设计技能,4、具有较强的责任感和保密意识,二、工程设计的程序与步骤,按照风险等级或工程投资额划分，工程规模达到一、二级的大中型工程，其工程设计程序与步骤一般应按下列顺序进行,(,小型工程的设计程序可适当简化,),：,1、建设单位给出设计任务书,2、进行工程现场勘察,3、根据设计任务书及现场勘察结果进行方案设计,4、建设单位对设计方案进行论证,5、设计方案审批,6、工程正式设计,7设计文件及工程费用审批,8竣工设计,1,、建设单位给出设计任务书,(1),设计任务书及其内容,设计任务书是指建设单位根据国家有关部门的规定和管理要求以及本身的需要，将设防目的和技术要求以文字、图表形式写出的文件,设计任务书的内容包括：设防目的、系统应具有的总体功能、技术性能指标、工作环境情况、传输距离、控制方式以及建设工期、工程投资控制数额、建成后应达到的预期效果等,(2),无能力独立完成设计任务书的建设单位，设计者可协助其完成，应避免无任务书而直接进行设计的做法（对大工程而言）,2,、进行工程现场勘察,现场勘察是进行工程设计的基础，勘察内容与要求如下：,(1)防护目标的自身特点及放置情况,(2)设防部位建筑物结构、管道分布及物品布局情况。如：建筑物楼层、内外楼道、非正常通道、通风管道、暖气装置、家具陈设、各种供电线路的分布情况等,(3)建设单位设防区域的周边环境。如：四周交通和房屋状态、地形、地物等,(4)了解设防部位电磁波辐射强度。记录电磁波干扰强度高的区域，作为系统抗干扰设计时的参考,(5)一年中室外最高温度、湿度、风、雨、雪、雾、声电和最低温度变化情况及持续时间(以当地气象资料为准,),(6),勘测各种探测器的安装位置，必要时应进行现场模拟试验，观察覆盖范围及能否可靠工作，并在平面图上标记出探测器及出线口的位置,(7),勘测摄像机的安装位置，记录一天的光照度变化和夜间能提供的光照度情况，必要时应进行现场模拟试验，观察视场范围和图像质量，并在平面图上标记出摄像机及出线口的位置,(8),所有勘察内容均应作详细记录,注：设计人员在设计安防工程时，必须清楚以下问题,A.,设防单位的风险等级、建筑物结构、现场及周围环境,B.,干扰源情况,C.,用户要求及工程资金,D.,设备性能、特点,3,、根据设计任务书及现场勘察结果进行方案设计,(1),一般要求,根据设计任务书、现场勘察结果、防护目标重要程度和周围环境条件等确定系统构成方式及设备配置,(2),方案户计应包含的主要内容,系统构成框图。图中应标明系统中设备的配置数量、分布情况、传输方式等,系统功能说明。包括系统的功能及主要设备的功能,防区布防图及防护范围。图中应具体标明探测器、摄像机等前,端器材的位置、类型以及探测或监视的覆盖面等,控制室布局图。图中应标明控制台、终端显示设备,(,电子地图板、大屏幕显示器、监视器等,),、通信设备、通风设施、灭火装置等的位置以及室内走线与系统接地等内容。对于一级风险工程，还应设置卫生间,设备、器材配置明细表。包括中心控制设备和各种探测器、监控,器材、传输设备,(,包括机、线设备,),及其它辅助设备的名称、生产厂家、型号、主要功能及技术指标、数量、价格等,管线敷设方案。包括管线走向、架空敷设还是管道敷设，以及与,其他用途走线间的防护措施等,工程费用概算。包括器材设备费、设计施工费、工程检测验收费,等。具体概算方法应参照,GAT702000,安全防范工程费用概预算编制办法,中的规定进行,建设工期。包括施工工期,(,含系统调试,),和试运行工期，其中施工期可与建设单位商定，而试运行期则应执行,GAT7594,安全防范工程程序与要求,中的规定，即施工完毕后，至少试运行一个月,4,、建设单位对设计方案进行论证,(1),组建专家组。专家组一般由,57,人组成，应包括：建设单位保卫处,(科),负责人、设计单位技术负责人、安全技术防范专家、公安主管部门技防管理人员等,(,2),将设计方案提交专家审阅。除提交设计方案外，还应提交与设计方案有关的其他资料，如设计任务书、现场勘察报告、土建图纸方案中主要设备、器材说明书等,(,3),方案论证，论证会由建设单位主持，设计负责人述说设计方案，回答专家质疑。专家对方案内容逐项进行审查,(,论证,),，并对其技术质量、费用、工期、服务和预期效果做出评价，提出修改意见,5,、设计方案审批,由建设单位将设计方案及论证意见,(,以及设计单位和建设单位双方对修改意见的处理结果,),报送相应业务主管部门审批，批准后方可进行正式设计,6,、工程正式设计,(,1),依据批准的设计方案进行正式设计。正式设计包括技术设计、施工图设计、操作维修说明等,(2),技术设计,(,3),施工图设计,(4)操作和维修说明书,(5)工程费用预算书,(6)其它必要的文件,如设备使用说明书等,(7)正式设计文件应有设计、审核和批准人签字方为有效,7设计文件及工程费用审批,正式设计中的技术设计、施工图设计及工程费用预算需报建设单位或其上级单位审批,(,有特殊规定的设计文件还需经公安主管部门审查批准,),盖章后，才可进入施工阶段,8,竣工设计,施工过程中对设计所作的变更应用文字记录，并画出工程竣工图存档,1,8,给出的是工程设计的程序与步骤的一般形式，在具体实施过程中，有些步骤可以简化，但是总体上不宜相差太多。有关立项、招标、委托等方面的具体要求，请参见,CAT7594,安全防范工程程序与要求,三、入侵报警、电视监控系统的供电与接地,1.供电,2.接地,四、对施工人员的要求,1、遵守国家法律，无犯罪历史,2、严守工程保密制度,3、接受施工主管部门的管理、遵守各项规章制度,4、带班长及主要施工人员必须持有电工资格证书，或具备相应专业 知识及技能，并有三年以上施工经验,五、入侵报警工程施工要求,l、,一般要求,2、布线,3、入侵探测器的安装,六、电视监控工程施工要求,1,、一般要求,2、电缆的敷设,3、光缆的敷设,4、前端设备的安装,5、中心控制设备的安装,6、供电与接地,7、电视监控系统的调试,安全技术防范工程中的质量控制,安全技术防范工程中，出现了许多质量问题。例如：报警系统过于敏感，小动物的活动，自然环境的变化都会引起误报，使人虚惊一场。浪费了警力，增加了不必要的工作量。同时系统不可靠，漏报的现象也有出现，,1,的漏报就等于,100,的失败，使得整个防范系统形同虚设，安全防范系统不能对保护对象发挥作用，使国家财产受到损失，人民的生命受到威胁。,要求技防工程单位的管理进一步规范化、程序化、法制化，企业呈现出事事有人管，人人有职责，事事有记录，过程有考核的局面。对器件出厂应进行严格的质量检验，在施工使用前，对购买的器件进行通电老化、筛选，确保所有器件的质量合格。,一、铺设线路,1、施工现场应有技术人员监督、指导,2、标记一定要清晰、有序,3、对于已铺设完毕的线路，必须进行测试检查,(,1),测试线路是否畅通,(,2),检查线路的标记是否准确无误,(,3),检查线路的铺设是否与图纸一致,4、必须铺设一些备用线,作用：及时、有效地代替出现问题的线路,5、高、低压线必须分开铺设,为保证低压设备的安全，避免信号干扰，必须做到：,(,1),高、低压线路分管铺设，高压线需使用铁管,(,2),高、低压线应避免平行走向。如果条件限制只能平行，其间隔应保证大于,20,CM,6、,同一型号的线色尽可能统一,为设备安装、调试及日后的维修提供许多益处,7、按图施工，若需修改，应经工程设计人员同意,二、设备安装,、按线的类型及线色统一编写一个设备安装接线对应表,、以设计图纸及设备说明书为依据，正确安装前端设备,、施工现场必须要有技术人员检查、监督,、安装前须对设备进行检查,三、系统调试,、测试要有记录,、逐个调整报警探测器,不能只试验一下报警探测器是否报警，摄像机是否有图像便完毕，应对照设计方案的要求逐个调整其包括：,报警探测器灵敏度调整,(,2),报警探测器角度调整,(,3),摄像机图像质量调试,(,4),固定摄像机的角度调整,(,5),电动云台、三可变镜头调试,3,、逐项功能进行调试,系统功能调试必须按设计方案的要求逐项调试，任何一项都不可缺少的,4,、整理、编写文字说明资料及表格,调试工作的目的是使系统正常运行，用户可进行操作使用整理、编写文字说明资料及表格的目的正是为了帮助用户操作人员了解、熟悉该系统的正常工作及使用情况,四、工艺要求,1、设备安装力争与现场环境协调一致,2、线路铺设尽可能走暗线,3、外露线路和设备要保证整齐、美观,4、确保设备、管线等安装牢固，可靠,综上所述，为确保安防工程的施工质量，应狠抓线路铺设、备安装及系统调试三个环节，并高度重视工艺质量，切不可只从单位经济利益角度考虑问题，还应多考虑一下社会效益和用户利益。否则，工程的施工质量难以保证。,质量管理制度,一、新进器材检查,1,、各种器材是否符合设计要求,2,、产品外观是否完整、有无损伤和变形,3,、有源设备均应通电检查各项功能,4,、数量大的，抽检,10,，如抽检样品均符合要求则接受，如有一产品不符合要求则加倍抽检，有被检样品仍不符要求，则拒收,二、整个施工过程中的质量管理,1,、进场前检查：,2,、管线敷设过程中检查：,3,、桥架的质量检查：,4,、器材安装过程中检查：,三、试运行自检,1,、摄像机的检查,2,、监视器的检查,3,、控制设备的检查,4,、控制台与机驾的检查,5,、其它设备检查,6,、接地检查,
