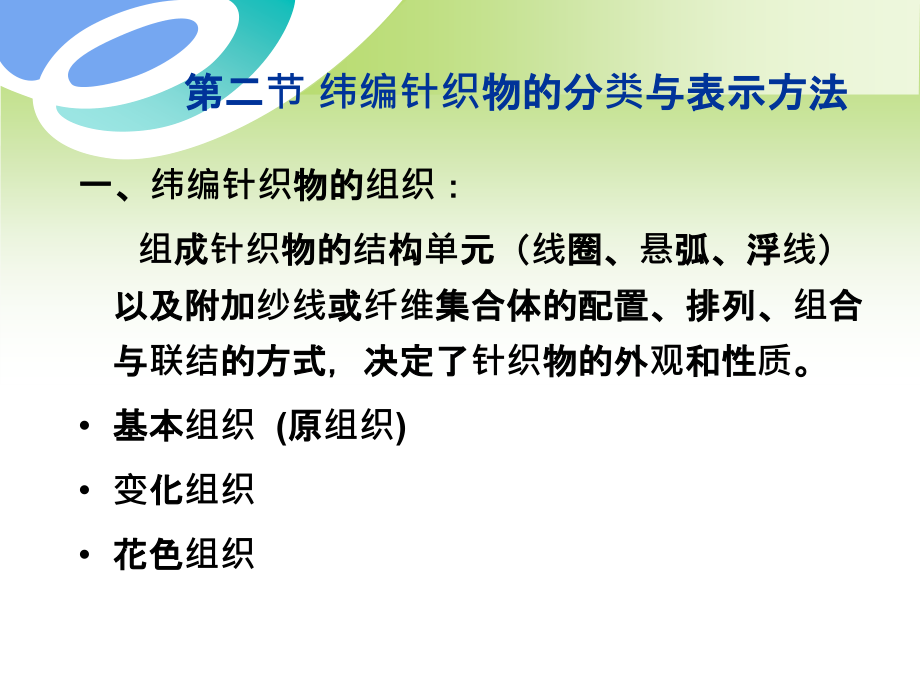

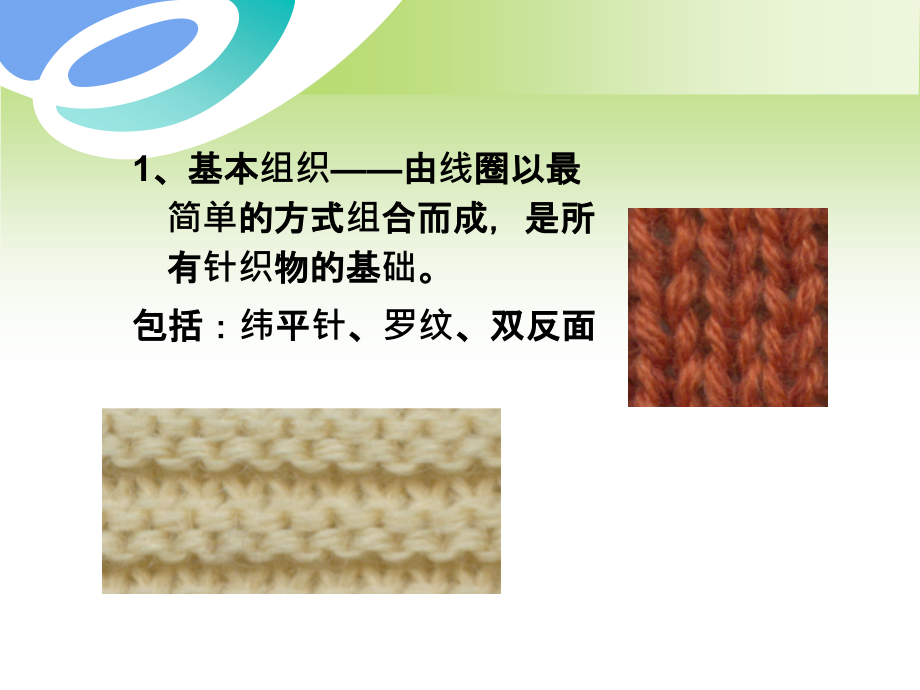

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,第二节 纬编针织物的分类与表示方法,一、纬编针织物的组织：,组成针织物的结构单元（线圈、悬弧、浮线）以及附加纱线或纤维集合体的配置、排列、组合与联结的方式，决定了针织物的外观和性质。,基本组织,(,原组织,),变化组织,花色组织,1,、基本组织,由线圈以最简单的方式组合而成，是所有针织物的基础。,包括：纬平针、罗纹、双反面,2,、变化组织,由两个或两个以上的原组织复合而成。,（即在一个原组织的相邻纵行之间，配置着另一个或另几个基本组织，以改变原来组织的结构与性能。）,如：变化平针组织、双罗纹组织,3.,花色组织,在基本组织或变化组织的基础上，利用线圈结构的改变，或者另编入一些色纱、辅助纱线或其他纺织原料，以形成具有显著花色效应和不同性能的花色针织物。,如：集圈组织、移圈组织、提花组织、长毛绒组织、复合组织等,二、纬编针织物结构的表示方法,1.,线圈图,定义：用图解的方法将线圈在织物中的形态描绘下来。,特点：直观、繁杂，适用于简单组织。,2.,意匠图,定义：将针织物结构单元组合的规律，用规定的符号在小方格纸上表示的一种方法。,类型：,1.,花纹意匠图,2,.,结构意匠图,花纹意匠图,花纹意匠图用于表示提,花织物,正面,的花型与图案。,每一方格代表一个线圈，,方格内的不同符号代表不,同的颜色。,结构意匠图,定义：将成圈、集圈和浮线用规定的符号在方格纸上表示出来。,正面线圈,反面线圈,集全悬弧,浮线（不编织）,多,用于表示单面织物。,3.,编织图,定义：将织物的横断面形态，按编织的顺序和织针的工作情况，用图形来表示的一种方法。,成圈、集圈、浮线和抽针符号表示法,编织方法,织针,表示符号,针盘,织针,成圈,针筒织针,针盘织针,集圈,针筒织针,针盘织针,浮线,针筒织针,抽针,I,。,I,4.,三角配置表示法,三角配置方法,三角名称,表示符号,针盘,三角,成圈,针筒三角,针盘三角,集圈,针筒三角,针盘三角,不编织,针筒三角,成圈、集圈和不编织三角的配置表示法,（,用于编排上机工艺）,各种罗纹组织的编织图,1,1,2,2,3,3,双罗纹组织,集圈组织的表示方法,1,、,集圈组织,在针织物的某些线圈上，除套有一个封闭的旧线圈外，还有一个或几个悬弧的花色组织。,2,、结构单元,线圈悬弧,3,、分类：,按悬弧多少来分，可分为单列、双列、多列集圈组织。,按参加集圈的针数分，可分为单针、双针、三针集圈。,一般将悬弧多少与参加集圈的针数多少结合起来命名。,单针三列,集圈,三针单列,集圈,双针双列,集圈,双面半畦编组织的线圈图与编织图,双面畦编组织的线圈图与编织图,可在外观分析的基础上进行，借助于照布镜，认真观察线圈的形态及线圈间相互连接的情况，对于复杂组织，需要通过拆散的方法进行。,针织物的拆散是针织物组织结构分析的有效方法。通过线圈的脱散，可以了解纱线在每枚针上的编织方法以及一根纱线所形成的线圈在针织物中的配置情况，从而确定组织结构。拆散分析需要放大镜、挑针、方格纸、记号笔。,针织物分析方法,步骤：,沿纵向和横向分别拉伸织物，通过针织物的线圈形态及线圈间的相互连接情况,确定针织物的横列和纵行,。纬编织物一般相邻两个线圈的连接方向就是线圈横列方向。,沿纵行方向的两端试着拆散织物。所有针织物逆编织方向能脱散，所以能顺利脱散的一端即为,逆编织方向,在试样逆编织方向一端的边缘和试样左侧或右侧的边缘，分别沿一个线圈横列和线圈纵行用记号笔画一条直线，作为基准线，以此为基础，,在试样上剪取至少一个完全组织的样片,，剪切处离基准线至少,10cm,，以便操作。如果完全组织不能确定，剪大一些，通过拆散的方法确定完全组织的大小。,剪好后可以拆散织物，拆散时手法要轻，以免造成过度脱散。对于纬编织物可以用挑针挑出一根纱线的头，后轻轻拉动纱线，一个线圈一个线圈地脱。边脱边,在方格上用一定的符号记下线圈的类型,。在拆散的过程中，边拆边观察线圈在横列方向及在纵行方向的排列规律。在横列方向一个循环的针数就是完全组织的花宽，在纵行方向一个循环的横列数就是完全组织的花高。,双面针织物织针排列方式的确定，,织针的对位方式可以通过横向拉伸织物来分析，如果织物在横向拉伸后既能看到正面线圈，也能看到反面线圈的，就是罗纹型配置，即相间配置。如果任何一面都只能看到正面线圈，就是双罗纹型配置，即相对配置。,例一：绘出单面双色提花组织的花型意匠图、编织图、三角配置图,例二：绘出素色单面提花组织的结构意匠图、编织图,例三：双面结构均匀的完全提花织物的线圈结构图，分别绘出其正、反面的花纹意匠图，编织图,例四：两色不完全均匀提花组织，绘出其编织图,例五：三色不完全均匀提花组织，绘出编织图,例六：单面集圈组织，绘出其意匠图、编织图,例七：单针双列集圈，绘出其意匠图与编织图,例八：单针多列集圈，绘出其意匠图与编织图,
