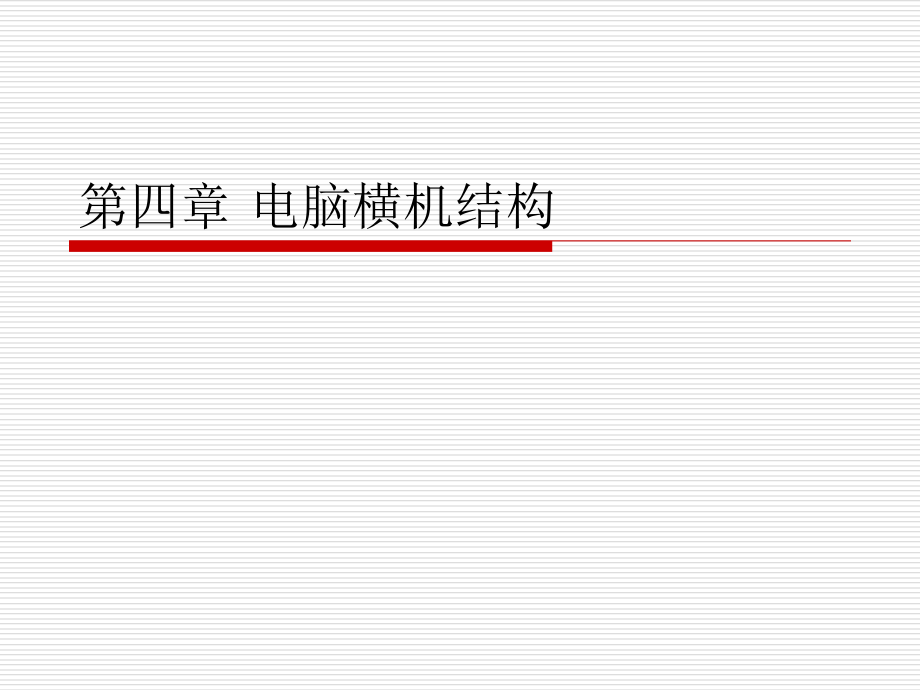

第四章_电脑横机结构.ppt

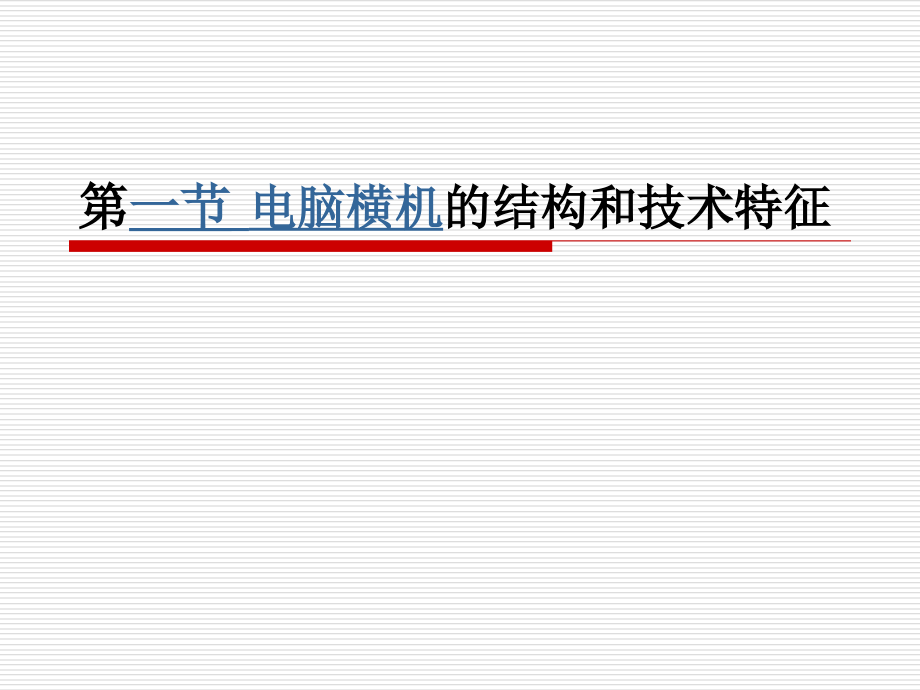

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章 电脑横机结构,第,一节,电脑横机,的结构和技术特征,一、主要技术特征,1.,机宽,:,宽幅窄幅并存,以窄幅为主,（,1,）宽幅,:84-100,英寸，可同时编织,2-4,幅衣片,（,2,）窄幅,:45-64,英寸，主要用于成型产品的编织,2.,机号,:,向高机号发展,3.5,7,8,10,12,14,16,18,针,/,英寸,3.,针床数,:,以双针床为主,;,特殊为三针床,;,四针床,（,1,）,2,个编织针床加,1,个移圈针床,（,2,）,2,个编织针床加,2,个移圈针床,（,3,）,4,个编织针床,4.,选针机构,:,从多级向单级发展,二、电脑横机的结构特征,1,、指示灯,2,、上输纱装置（天线）支臂,3,、辅助纱架,4,、操作面板,5,、急停开关,6,、电源开关,7,、起底板系统,8,、左侧电器箱,9,、机架,10,、装饰箱,二、电脑横机的结构特征,11,、供油润滑系统,12,、主、副电机,13,、前护板,14,、操纵杆,15,、导纱器（纱嘴、乌斯）组合,16,、有机玻璃护罩,17,、置纱板,18,、针床（针板）,19,、机头（三角底板系统）机头护盖,20,、导纱器轨道（天杠）组合,二、电脑横机的结构特征,21,、机头桥臂（天桥）,22,、换梭系统,23,、沉降片（信克片）床,24,、剪刀系统,25,、针床基座,26,、显示器护罩,27,、触摸笔,28,、上送纱控制装置（电子天线台）,机器的控制机构,机器的控制机构包括电控箱、显示器、键盘以及各种监控和检测元件，它主要进行程序的输入、程序的储存和控制，程序的显示以及信号的反馈。,程序的输入主要有这样几种形式：键盘输入、软盘输入、,U,盘输入、联网输入等。,电控箱里的存储器和控制,CPU,分别储存已输入的程序和根据输入的程序对机器进行控制，以及对各种反馈信号进行处理，它是控制部分的核心。,机器的监视系统一般由彩色或黑白显示器、液晶显示器等方式，对程序的输入、修改、检查以及机器的编织过程进行监视。,信号反馈系统是通过光敏管、霍尔元件等各种光的、磁的检测元件提供机器所处状态或位置的各种信息，如读针脉冲，牵拉张力大小，机头运行动程等信息。,第三节 机器的编织与选针机构,机器的编织和选针机构,三角滑座或称机头,针床上的织针、挺针片、选针片,一、成圈与选针机件及其配置,1-,舌针,2-,挺针片（,连接针脚,）,3-,推片（,弹簧针脚,）,4-,选针片（,选针针脚,）,5-,针床,二、三角系统,1-,推针三角,2-,选针器,3-,预选针三角,4-,选针片复位三角,5-,不织压片,6-,集圈压片,7-,起针三角,8-,接圈三角,9-,接圈压片,10-,挺针三角,11-,移圈三角,12-,压针（弯纱、密度、度目）三角,13-,导针三角,14-,推片清针三角,15-,翻针导针三角,三、编织与选针原理,1,选针工作原理,选针器与选针片的对应关系,2,编织工作原理,（,1,）成圈编织,推片,A,位置,斜线阴影的三角缩入三角底板,移圈三角不工作,左推片清针三角不工作,（,2,）集圈编织,推片,H,位,集圈压片工作,斜线阴影的三角缩入三角底板,移圈三角不工作,左推片清针三角不工作,（,3,）不编织,推片,B,位置,（,4,）,“,三功位”编织,推片分别处于,A,、,H,、,B,位置,集圈压片工作,斜线阴影的三角缩入三角底板,移圈三角不工作,左推片清针三角不工作,3,、移圈工作原理,移圈与接圈原理,移圈针,1,上的线圈,3,处于扩圈片的位置，以便于对面针床上的接圈针,2,进入扩圈片，当移圈针沿压针三角下降时，针上的线圈从针头上脱下来，转移到对面针床的接圈针上。,（,1,）移圈走针轨迹,推片,A,位置,移圈三角工作,斜线阴影的三角缩入三角底板,挺针三角不工作,左推片清针三角不工作,（,2,）接圈走针轨迹,推片处于,H,位置,移圈三角工作,两边半压片动作,斜线阴影的三角缩入三角底板,挺针三角不工作,左推片清针三角不工作,（,3,）双向移圈（前、后对翻）,推片分别处于,A,、,H,位置,移圈三角工作,两边半压片动作,斜线阴影的三角缩入三角底板,挺针三角不工作,左推片清针三角不工作,第三节,电脑横机的其他机构,一、针床横移机构,（一）整针横移、半针横移和移圈横移,1,、整针横移可以改变前后针床针与针之间的对应关系,2,、半针横移用以改变两个针床针槽之间的对应关系，可以由针槽相对变为针槽相错,3,、移圈横移使前后针床的针槽位置相错约四分之一针距，这时即可以进行前后针床织针之间的线圈转移，也可以使前后针床织针同时进行编织,（二）针床横移的最大距离为,2,英寸（,50.8,）,一、针床横移机构,1,、针板,2,、连接板,3,、滚珠丝杠组件,4,、伺服电机,5,、同步带,6,、原点感应器,7,、原点感应板,8,、右超行程微动开关,9,、超行程触头,10,、右超行程微动开关,二、给纱和换梭机构,（一）导纱器轨道和导纱器,一般电脑横机配备,4,根与针床长度相适应的导轨,每根导轨对面有两条走梭轨道,共有,8,条走梭轨道，根据编织需要，每条走梭轨道上可安装一把或几把导纱器。一般情况下每条走梭轨道左右各放置,1,把导纱器。,（二）,选梭装置,换色顶杆有两个位置：,当电磁铁铁芯伸出时，跷跷板将换色顶杆抬起，换色顶杆不能带动纱嘴座,当电磁铁铁芯回缩时，压簧将换色顶杆压下，换色顶杆能够带动纱嘴座,1-,换梭顶杆,2-,导槽板,3-,跷跷板,4-,跷跷板转轴,5-,压板,6-,安装板,7-,压簧,8-,换色基座,9-,电磁铁安装座,10-,电磁铁,三、牵拉机构,电脑横机的牵拉机构包括主牵拉辊,1,、副牵拉辊,6,和沉降片,8,，以及起底板（图中未画出）,（一）主牵拉辊,起主要的牵拉作用,1,、牵拉电动机完成，通过程序控制改变电动机的转动速度从而改变牵拉力的大小,2,、可以根据所编织的织物结构和织物宽度来改变机器的牵拉值,3,、一般采用分段式牵拉辊，每段牵拉辊一般只有,5,左右，各部段的压辊都可以独立调节,（二）副牵拉辊,1,、一般比主牵拉辊直径小，离针床口比较近,2,、可以由程序控制进入工作或退出工作,3,、主要用于在特殊结构和成型编织时协助主牵拉辊进行工作，如多次集圈、局部编织、放针等。以达到主牵拉所不能达到的牵拉作用。,（三）高位牵拉皮罗拉,高位牵拉机构是由前、后两组牵拉辊上的牵拉皮带,10,相互之间的磨擦作用对织物进行牵拉,特点：,结构紧凑,牵拉效果更平顺、均匀,造价更低,（四）起底板,又称牵拉梳，主要用于起头。此时，牵拉梳由程序控制上升到针间，牵拉住所形成的起口纱线，直至织物达到牵拉辊时才退出工作。,（五）沉降片,1,、协助织针退圈：织针上升握持住旧线圈的沉降弧。,2,、垫整纱：织针退圈后，在压针三角的作用下下降，开始吃纱，与此同时，两个针床的沉降片相对于针床口旋转打开，让出位置以便成圈。,3,、闭口、套圈、弯纱、成圈及牵拉。纱线垫入针钩后，舌针继续下降，旧线圈推动针舌闭口，并套到针舌上，然后从针头上脱下。旧线圈脱下后，舌针继续下降，新纱线在沉降片上弯纱成圈。,四、传动机构,1,、新型电脑横机的传动机构由伺服电机通过齿型带传动,2,、传动的动程由程序控制，可以随编织物宽度的改变而改变,3,、传动的速度可以由程序控制变化,五、辅助装置,1,、张力装置,纱线的张力控制对于产品的质量控制是非常重要的。由于横机不能进行积极送纱，所以各种电脑横机都在控制送纱张力方面做了很多工作，以求稳定纱线张力，保证线圈长度的均匀，最大限度地降低衣片坯长不匀率。,2,、断线和粗接头自停装置,3,、坏针和冒布自停装置,4,、撞针自停装置,5,、掉布和破洞自停装置等,两段密度调节,
