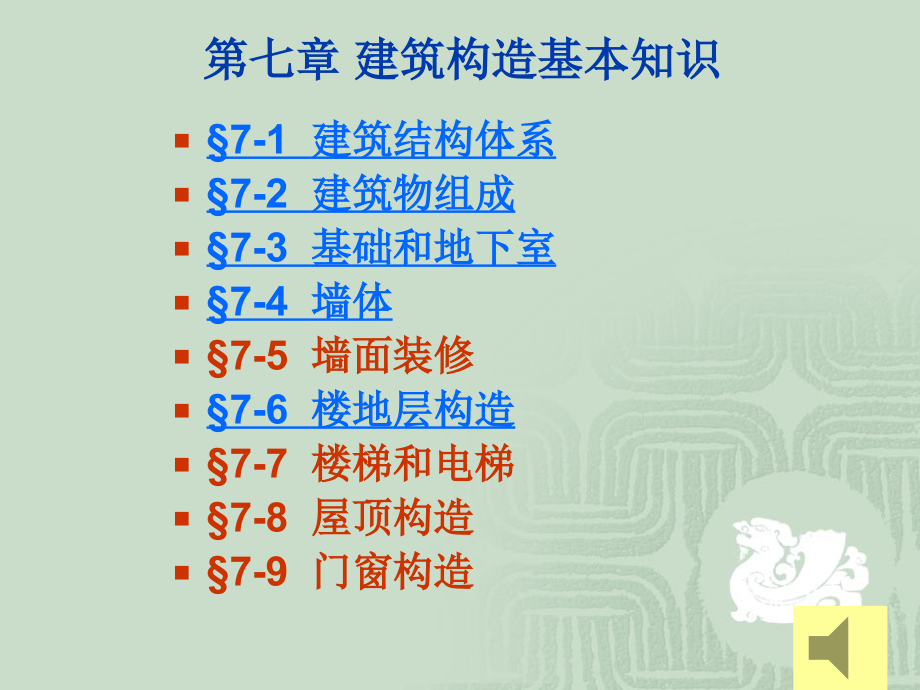

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,家具,03,、艺术,02,建筑设计基础,主讲：郭春丽,土木工程教研室,第七章 建筑构造基本知识,7-1,建筑结构体系,7-2,建筑物组成,7-3,基础和地下室,7-4,墙体,7-5,墙面装修,7-6,楼地层构造,7-7,楼梯和电梯,7-8,屋顶构造,7-9,门窗构造,7-6,楼地层构造,7.6.1,楼地层,7.6.2,楼板的组成,7.6.3,楼板的类型,7.6.4,楼板的要求,7.6.5,地板的组成,7.6.6,地板的种类,7.6.7,地板的要求,7.6.8,钢筋混凝土楼板,7.6.1,楼地层,楼地层：,建筑物水平方向承重与围护构件，也是上下二层的隔离构件。,作用：,承受人、家具设备用本身自重等并将这些荷载传给墙和柱,对墙起水平支撑的作用增加墙的稳定性,7.6.2,楼板的组成,结构层：,一般为楼板或由楼板和梁组成是房屋的主要水平承重构件。,面层：,保护楼板，承受并传递荷载，对室内起很重要的清洁和装饰作用，改善楼板的隔声性能。,顶棚：,附于楼板或屋面板底部,7.6.3,楼板的类型,木楼板：,舒适，自重轻，保温性能好，但易燃，易腐，易被虫蛀，耐久性差，耗材量大。用于产木地区建筑，高级建筑及古建筑中。,钢筋混凝土楼板：,用的最广泛，强度刚度高，耐火性、耐久性好，隔声，保温性能差可通过装修改善。,钢楼板：,在型钢梁上铺压型钢板再浇注混凝土少用强度高，施工方便，防火性差，用钢量大，造价高。,7.6.4,楼板的要求,具有足够强度和刚度；,满足隔声要求；,满足热工，防火、防潮等要求；,满足经济要求（设计应力合理，不造成浪费）,满足建筑工业化要求。,7.6.5,地板的组成,基层：,承受上面的全部荷载，要坚固、稳定，多为素土，灰土、三合土并层夯实,垫层：,承受和传递面层荷载,刚性垫层,C7.5,C10,混凝土,柔性垫层,松散材料组成如砂、碎石矿渣、炉渣等,面层：,与人直接接触，承受外界的各种物理化学作用。,7.6.6,地板的种类,水泥地面,整体地面,现浇水磨地面,陶瓷锦砖地面,陶瓷地砖地面,块料地面,预制板、块料地面,大理石地面,木地面,人造软制品地面,7.6.7,地板的要求,具有足够的坚固性；,良好的保温性和弹性；,具有良好的防火、防潮和耐腐蚀性；,满足美观要求。,7.6.8,钢筋混凝土楼板,1,、现浇整体式钢筋混凝土楼板,2,、预制装配式钢筋混凝土楼板,3,、装配整体式钢筋混凝土楼板,1,、现浇整体式钢筋混凝土楼板,1,、特点,优点：,楼板尺寸不受定型产品限制，可制成任何复杂形状，便于预留孔洞。,缺点：,耗费钢材，施工程序多，工期长，受季节和气候影响,2,、类型,板式楼板：,简支在墙上，跨度小的走廊和房间跨度,L,2,3m,，板厚,D,70mm,梁板式：,梁作为板的支点来减小板的跨度，荷载传递：板,次梁,主梁,墙、柱,基础,井式：,楼板两个方向的梁不分主次，高等相等，同位相交呈井字式，宜用于正方形平面或长宽比,1.5,的矩形,无梁楼板：,板直接承在墙和柱上，不设梁在柱顶加柱帽和托板增大柱的支承面积,2,、预制装配式钢筋混凝土楼板,多孔板（空心板）,民用建筑中极为广泛,实心板,跨度较小一般,L2.5m,，板厚,50,80mm,，板宽约,400,900mm,槽形板,由纵肋、横肋和上板组成，一种板组合构件，跨度一般为,L,3,6mm,，肋高,150,300mm,，板宽有,600mm,，,900mm,，,1200mm,等，板厚,30,35mm,。,3,、装配整体式钢筋混凝土楼板,密肋填充块楼板,由密肋、楼板和填充块叠合而成,叠合式楼板,用预制预应力钢筋混凝土薄板为底板与现浇混凝土面层叠合而成跨度,L,4,6m,到,9m,，板宽,1.1,1.8m,，预应力薄板厚度为,60,70mm,，空隙厚度为,10,20mm,，总厚度为,150,200mm,。,小 结,1,、楼地层的作用：,2,点,1,、楼板的组成：结构层、面层、顶棚；,2,、地板的组成：基层、垫层、面层；,3,、楼板的要求：,5,点,4,、地板的要求：,4,点,5,、楼板的类型：木楼板、钢筋混凝土楼板、钢楼板,6,、地板的类型：整体地面、块料地面、木地面、人造软制品地面,7,、,钢筋混凝土楼板,：,现浇整体式钢筋混凝土楼板,；,预制装配式钢筋混凝土楼板；,装配整体式钢筋混凝土楼板。,
