Cable制程介绍.ppt

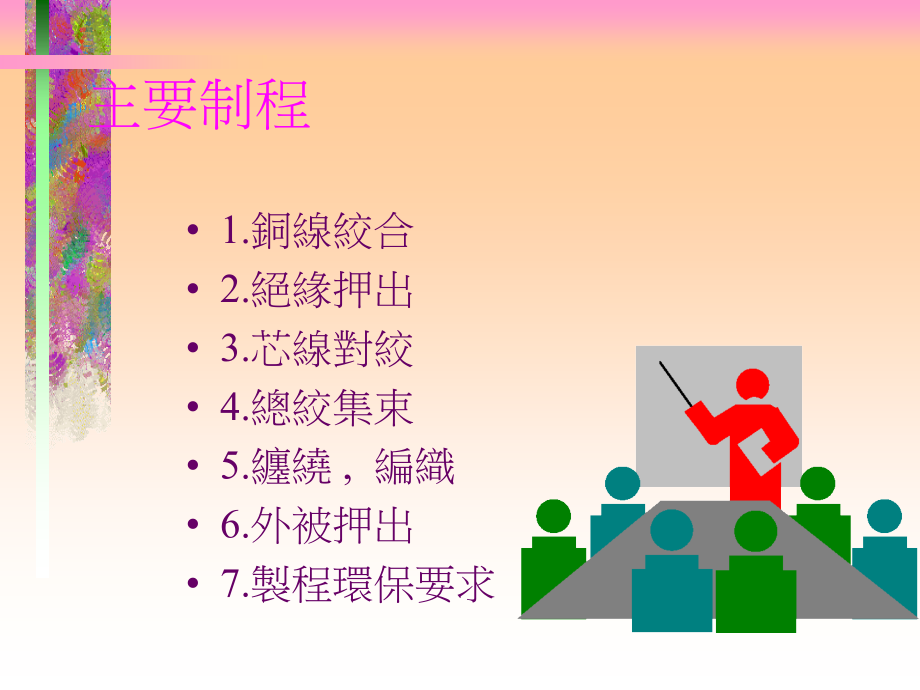

,按一下以編輯母片標題樣式,按一下以編輯母片本文樣式,第二階層,第三階層,第四階層,第五階層,*,主要制程,1.銅線絞合,2.絕緣押出,3.芯線對絞,4.總絞集束,5.纏繞,編織,6.外被押出,7.製程環保要求,1.銅線絞合,1 1.1 製品結構及重要尺寸,1.1 製品結構,.單絲銅線,剖面圖,1.1.2 穩定構造,層別 當層絲數 絞線總絲數,1 1 1,2 6 7,3 12 19,4 18 37,5 24 61,.,1.1.3 重要尺寸,1.單絲銅線外徑,2.絞線,Pitch(,絞距),3.絞線外徑,D,D=n*d*1.134,4.,圓度,1.1.4 常用絞合銅線及其,AWG,AWG,絲數 單絲外徑,32 7 0.08,30 7 0.10,28 7 0.127,26 7 0.16,24 7 0.20,22 7 0.254,20 7 0.32,1.1.5 常用絞合銅線代號及其含義,1.,TAY 7/0.127,TAY,鍍錫絞合銅線,7/0.127 7根單直徑為 0.127,mm,2.AY 7/0.20,AY,裸銅線,7/0.20 7根單絲直徑為 0.20,mm,1.2 材料名稱與結構,Sn,Cu,Cu,1.3 設備名稱,銅線絞合机,300P/500P,1.4 製造主要參數,1.絞距.絞向.絞速,2.供線張力,3.收線張力,4.收線排距,5.眼模孔徑,6.絞集點(網目板位置),1.5 主要品質要求,1.素線徑,2.素線外觀,3.素線排線確認,4.絞線徑,5.絞線圓度,(,是否跳股),6.絞線,Pitch,7.,絞線絲數,(,是否斷線),8.絞合后單絲線徑,9.絞線收軸排列,10.絞線外觀,11.供線張力,收線張力,絞向,2.絕緣押出,2.1 製品結構及重要尺寸,2.1.1 制品結構,剖面圖(普通),剖面圖(發泡+,Skin),絕緣,導体,絕緣,Skin,層,絕緣發泡層,導体,2.1.2 重要尺寸,1.,導体外徑,2.導体單絲外徑,3.導体圓度,4.絕緣芯線外徑,5.導体,絕緣間同心度(偏心),6.絕緣皮厚度(,Skin,厚度),7.芯線圓度,2.2.1,PVC(,聚氯乙稀),SR-PVC(,半硬質聚氯乙稀),2.2.1.1,PVC(SR-PVC),主要成份,1.,PVC,粉,2.可塑劑,3.安定劑,4.填充劑,5.加工助劑,6.色粉,2.2.1.2,PVC(SR-PVC),單聚物化學式,C,C,H,H,H,Cl,n,n,:,聚合度 用于電線電纜製造,n,:10002500,2.2.1.3,PVC(SR-PVC),重要特性(加工),1.混合物,沒有固定熔點,2.65 85,C,軟化,3.120150,C,有完全的可塑性,4.190,C,以上則激烈分解,線纜押出加工適用溫度 150 180,C,2.2.2,PP(,聚丙烯),2.2.2.1,PP,單聚物化學式,C C,CH,3,H,H,H,n,2.2.2.2,PP,重要特性(加工),1.混合物(聚合度差異,排列差異).熔點約168 170,C;,2.,線纜押出加工適用溫度 240 250,C,2.2.3,PE(,聚乙烯),FPE(,發泡聚乙烯),2.2.3.1,PE,單聚物的化學式:,C C,H,H,H,H,n,2.2.3.2,PE,重要特性(加工),1.混合物(聚合度差異,支鏈),2.線纜押出加工適用溫度 220 250,C,2.2.3.3,FPE,重要特性:,2.2.3.3.1,1.阻抗(,Impedance):,Z=(,高頻),R+JWL,G+JWC,L,C,L:,電感,C:,電容,2.2.3.3.1,2.電容:,C=,K:,常數,:,材料實效介電常數,D:,芯線外徑,d:,導体,外徑,K*,2*3,l,gD,/d,2.2.3.3.1,3.在高頻線路中,元器件間阻抗匹配是信號順暢傳遞之基本前提.,4.在阻抗要求一定的場合,靜電容要求一定;降低絕緣材料的實效介電常數,則芯線徑便可減小,有芯線數要求一定時,線纜尺寸便可減小.,5.,PE,介電常數為 2.3,空氣(氮氣)介電常數約等于1,故電纜制造業界采用發泡來降低絕緣材料之實效介電常數.,6.發泡方式有 2 種:物理吹氮發泡;化學分解發泡;,C&W,採后者.,2.2.3.3.2 化學發泡劑分解溫度,170 220,C(,塑膠中,),2.3 絕緣押出設備:絕緣押出机,2.3.1 其基本構成:,供線裝置;預熱机;押出主机;印字/標識裝置;冷卻水槽;收(儲)線裝置;在線檢測裝置(外徑,耐電壓,凹凸,靜電容).,2.3.2 絕緣押出机常用其本型號:,35 40 50 65,Note:35,指押出机螺杆外徑為35,mm.,2.4 製造(程)主要參數:,1.溫度(導体預熱/絕緣材料/冷卻介質),2.壓力,3.張力(供線,收線),4.眼模尺寸(內眼,外眼),5.線速,螺杆轉速,6.芯線外徑,7.火花測試電壓值,8.靜電容值,2.5 主要品質要求(製程中檢查要項,),1.導体規格(詳見銅絞主要品質要求),2.絕緣材料:材質,顏色(色母),無混料/混色,無受潮,3.芯線顏色(換色乾淨),4.芯線外徑,5.,芯線外觀:,分辨性好,無刮傷粗糙,注條時:單/雙注條,注條顏色寬度,印條時:印條顏色/樣式;印條清晰,無飛油污染,印字時:印字顏色/內容;印字清晰無缺損/擴散,無飛,油污染,噴環時:噴環顏色/間距(易識別),6.絕緣剝皮性,7.絕緣皮是否后縮,8.芯線同心度(偏心),9.芯線中導体外徑,絲數,單絲外徑,外觀,10.火花測試電壓(,Spark Test,),11.,靜電容(有此項要求時),12.芯線表面凹凸,13.排線,計米狀況,3.芯線對絞3.1 製品結構及重要尺寸,3.1.1 製品結構,Wire 1,Wire 2,絕緣,絕緣,導体,導体,剖面圖,Wire 1,Wire 2,側視放大圖,3.1.2 重要尺寸,1.對線,Pitch,2.,對線,OD,3.2 設備名稱:對線絞合機,500,P,3.3,製造(程)主要參數:絞距,絞向,絞速;供線張力;收線張力;收線排距;眼模孔徑.,3.4 主要品質要求(製程中檢查要項),1.來料絞合后芯線規格(依設計書,詳如絕緣品質要求),2.絞線,Pitch,3.,絞線外觀(無刮傷),4.供線張力(大小,均恆),5.收線排列狀況,6.特性阻抗(有要求時),7.長度管制,計米,8.設備/磁眼/導輪檢查,4.總絞集束,4.1 製品結構及重要尺寸,4.1.1 製品結構,Separator(,隔離),Wire,束,剖 面 圖,4.1.2 重要尺寸,1.,Wire,束來料絞合后尺寸(如前述),2.,Separator,厚度/寬度,3.絞合后,OD,4.,絞合,Pitch,5.,製品圓度,4.2 材料名稱,4.2.1,Wire,束種類:,1.單芯線,對絞線,地線,同軸線,2.填充(,PP filler,PE,線,PE,架,棉線),3.,Cable,成品(已被覆完成),4.2.2,Separator,種類,1.鋁箔(單面,雙面,展翅),2.銅箔,紙帶,PET,不織布,4.3 設備名稱:單絞机,4.4 製造(程)主要參數:,1.絞距,絞向,絞速,2.排列位置,3.放線張力,3.包帶張力,4.收線張力,5.收線排距,6.眼模孔徑,4.5 主要品質要求(製程中檢查要項),1.,Wire,束來料檢查(如前述),2.,Separator,材質/厚度/寬度,3.,Separator,外,觀(無刮傷變形粘結),4.,Separator,抗,張,5.芯線排列,6.絞合,OD,7.,絞合圓度,8.絞合,Pitch,9.,絞向,10.供線/包帶張力,11.,Separator,與,芯線束是否貼服,12.絞合製品無刮傷變形,13.接頭標識,4.6 返絞,4.6.1 返絞使用場合:,Wire,束被絞合變形后會影響電氣特性時.如:發泡線,4.6.2 返絞基本原理:,Wire,束在返絞机中與主絞机同向轉動,致,Wire,束,與其它,Wire,相,互間絞合,而自身不被扭變形.,5.纏繞,編織,5.1 製品結構及重要尺寸,5.1.1 製品結構,纏繞,編織,Wire,束,剖面圖,5.1.2 重要尺寸,1.,Wire,束編織前,后尺寸(如前述),2.,纏繞,編織后製品,OD,3.,纏繞,編織,Pitch,4.,製,品圓度,5.2.設備名稱:編織机/纏繞機,5.3.製造主要參數:,1.,Pitch,2.,轉速,3.供線,OD,4.,銅線軸張力,5.收線張力,6.收線排距,7.眼模孔徑,5.4 主要品質要求(製程中檢查要項,),a.Wire,束來料檢查如前述.,b.,纏繞.編織線絲數.單絲規格.外觀檢查,.,c.,地線.鋁箔規格確認.,d.,確認,Pitch,Check,變換齒輪.,e.,確認眼模孔徑.,f.,確認製品外徑覆蓋率 覆蓋是否均勻.,g.,確認放線張力,排線良好.,h.,無髒污.,i.,鋁箔 地線無反折 打結松散刮傷.,j.,編織銅線接頭處理良好,無散亂大毛刺.,k.,接頭標識清楚.,l.,設備感應防呆裝置良好.,6.外被押出,6.1.製品結構及重要尺寸.,6.1.1.製品結構,外被,Wire,束,剖面圖,6.1.2.重要尺寸,a.Cable,外徑,b.Cable,同心度偏心,c.,外被厚度,d.Cable,圓度,.,6,.,2.材料特性,6.2.1.外被材料主要用,PVC.,6.2.2.對外被材料要求,a.,非傳導性佳,b.,絕緣效果佳.,c.,質硬.,d.,耐燃.,e.,耐磨.,f.,抗濕.,g.,抗張力強.,h.,抗氧化.,i.,抗酸鹼,j.,抗醇,k.,抗溶解,抗油蝕,l.,耐候性佳,m.,非移形,6.3.製造設備,外被押出机,6.4.製造主要參數,溫度被覆材料,張力供線收線,眼模尺寸內模 外模,線速螺杆轉速,Cable,外徑耐電壓值,6.5.外被押出方式,全加壓.,半加壓,空管,半空管,6.6.主要品質要求,a,.Wire,束押出前后檢查,b.,外被顏色,c.,外被亮霧,d.,印字檢查,e.Cable,外徑,f.Cable,柔軟度,g.,外被厚度偏心,h.Cable,圓度,i.Cable,外觀,j.,耐電壓,k.,剝皮性,l.,高頻傳輸特性,如特性阻抗/衰減/,Skew,等,
