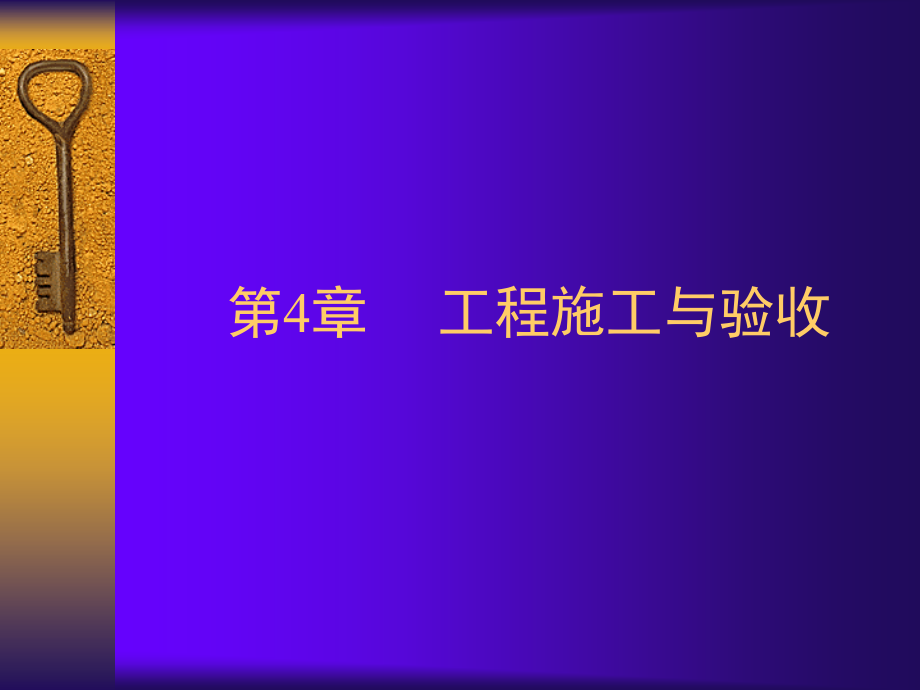

第4章 工程施工与验收.ppt

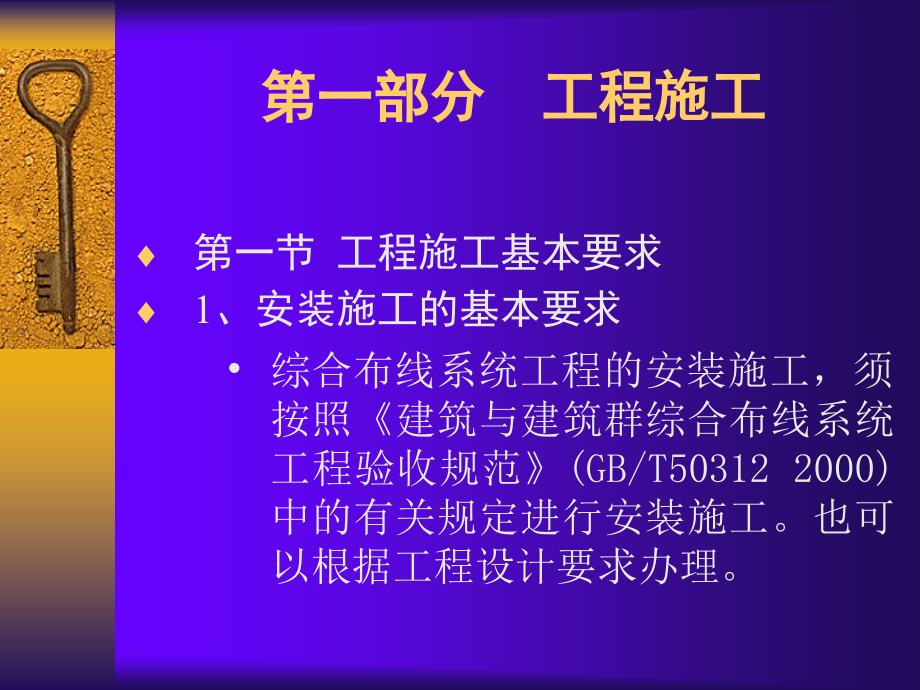

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第,4,章 工程施工与验收,第一部分工程施工,第一节 工程施工基本要求,1,、,安装施工的基本要求,综合布线系统工程的安装施工，须按照,建筑与建筑群综合布线系统工程验收规范,(GB/T50312 2000),中的有关规定进行安装施工。也可以根据工程设计要求办理。,智能化小区的综合布线系统工程中，其建筑群主干布线子系统部分的施工，与本地电话网路有关，因此，安装施工的基本要求应遵循我国通信行业标准,本地电话网用户线线路工程设计规范,(YD500695),等标准中的规定。,综合布线系统工程中所用的缆线类型和性能指标、布线部件的规格以及质量等均应符合我国通信行业标准,大楼通信综合布线系统第,1,3,部分,(YD/T 926,、,1,3,2001),等规范或设计文件的规定，工程施工中，不得使用未经鉴定合格的器材和设备。,施工现场要有技术人员监督、指导。为了确保传输线路的工作质量，在施工现场要有参与该项工程方案设计的技术人员进行监督、指导。,标记一定要清晰、有序。清晰、有序的标记会给下一步设备的安装、调试工作带来便利，以确保后续工作的正常进行。,对于已敷设完毕的线路，必须进行测试检查。线路的畅通、无误是综合布线系统正常可靠运行的基础和保证，测试检查是线路敷设工作中不可缺少的一项工作。要测试线路的标记是否准确无误，检查线路的敷设是否与图线一致等。,须敷设一些备用线。备用线的敷设是必要的，其原因是：在敷设线路的过程中，由于种种原因难免会使个别线路出问题，备用线的作用就在于它可及时、有效地代替这些出问题的线路。,高低压线须分开敷设。为保证信号、图像的正常传输和设备的安全，要完全避免电涌干扰，要做到高低压线路分管敷设，高压线需使用铁管；高低压线应避免平行走向，如果由于现场条件只能平行时，其间隔应保证按规范的相关规定执行。,2,、竣工验收的基本要求,综合布线系统工程的验收工作，是对整个工程的全面验证和施工质量评定。因此，必须按照国家规定的工程建设项目竣工验收办法和工作要求实施。竣工验收的具体内容详见有关章节。,在综合布线系统工程施工过程中，施工单位必须重视质量，按照,建筑与建筑群综合布线系统工程验收规范,的有关规定，加强自检和随工检查等技术管理措施。建设单位的常驻工地代表或工程监理人员必须按照上述工程质量检查工作，力求消灭一切因施工质量而造成的隐患。,所有随工验收和竣工验收的项目内容和检验方法等均应按照,建筑与建筑群综合布线系统工程验收规范,的规定办理。,由于智能化小区的综合布线系统既有屋内的建筑物主干布线子系统和水平布线子系统，又有屋外的建筑群主干布线子系统。因此，对于综合布线系统工程的工程验收，除应符合,建筑与建筑群综合布线系统工程验收规范,外，,与综合布线系统衔接的城市电信接入网设施尚应符合国家现行的,本地网通信线路工程验收规范,、,通信管道工程施工及验收技术规范,、,电信网光纤数字传输系统工程施工及验收暂行技术规定,、,市内通信全塑电缆线路工程施工及验收技术规范,等有关的规定。其中建筑群主干布线系统的屋外线路施工要求，可参照上述类同的标准执行。,第二节 工程施工技术准备,熟悉、会审图纸。图纸是工程的语言、施工的依据。开工前，施工人员首先应熟悉施工图纸，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，明确综合布线工程和主体工程以及其他安装工程的交叉配合，以便及早采取措施，确保在施工过程中不破坏建筑物的强度，不破坏建筑物的外观，不与其他工程发生位置冲突。,熟悉和工程有关的其他技术资料，如施工及验收规范、技术规程、质量检验评定标准以及制造厂提供的资料，即安装使用说明书、产品合格证、试验记录数据等。,编制施工方案。在全面熟悉施工图纸的基础上，依据图纸并根据施工现场情况、技术力量及技术装备情况，综合做出合理的施工方案。,编制工程预算。工程预算包括工程材料清单和施工预算。,第三节 工程施工前检查,1,、环境检查：,在对综合布线系统的缆线、工作区的信息插座、配线架及所有连接器件安装施工之前，首先要对土建工程，即建筑物的安装现场条件进行检查，在符合,GB/T503122000,建筑与建筑群综合布线系统设计规范,和设计文件相应要求后，方可进行安装。,概述,综合布线系统设备的安装包括工作区、交接间、设备间及进线间在内的环境条件。除了要适应配线缆线和连接器件的安装要求外，如果与其他机房合建还应满足终端设备、计算机网络设备、电话交换机、传输设备及各种接入网设备等的安装要求。,不应在温度高、灰尘多、有害气体存在、易爆等场所进行安装，还应避开有振动和强噪声、高低压变配电及强电干扰严重的场所。,综合布线系统对建筑、结构、采暖通风、供电、照明等工种及预埋管线等配合要求，一般由建筑专业人员承担设计，弱电设计人员应该提出比较详细的布线系统安装环境要求，如室内的净高、地面荷载、缆线出入孔洞位置及大小、室内温湿度要求条件等。,如果布线系统设备安装在旧房屋内时，一般可以根据具体情况，在保证综合布线质量的前提下，可适当降低对房屋改建的要求。,除此之外，房屋设计还应符合环保、消防、人防等规定。,房屋一般要求,综合布线系统应取得不小于规范规定面积的交接间和设备间以安装配线设备，如考虑安装其他弱电系统设备时，建筑物还应为这些设备预留机房面积。,在工业与民用建筑安装工程中，综合布线施工与主体建筑有着密切的关系。如配管、配线及配线架或配线柜的安装等都应在土建实施工程中密切配合，做好预留孔洞的工作。这样既能加快施工进度又能提高施工质量，既安全可靠，又整齐美观。,对于钢筋混凝土建筑物的暗配管工程，应当在浇灌混凝土前,(,预制板可在铺设后,),将一切管路、接线盒和配线架或配线柜的基础安装部分全部预埋好，其他工程则可以等混凝土干涸后再施工。,表面敷设,(,明设,),工程，也应在配合土建施工时装好，避免以后过多地凿洞破坏建筑物。对不损害建筑的明设工程，可在抹灰工作及表面装饰工作完成后再进行施工。,在安装工程开始以前应对交接间、设备间的建筑和环境进行检查，具备下列条件方可开工。交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不防碍设备和器材的搬运，门锁和钥匙齐全。,预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。设备间敷设的活动地板应符合国家标准,GB665086,计算机机房用活动地板技术条件,，地板板块敷设严密坚固，每平方米水平允许偏差不应大于,2mm,，,地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。,交接间和设备间应提供可靠的施工电源和接地装置。交接间和设备间的面积，环境温、湿度均应符合设计要求和相关规定。交接间安装有源设备,(,集线器等设备,),，设备间安装计算机、交换机、维护管理系统设备及配线装置时，建筑物及环境条件应按上述系统设备安装工艺设计要求进行检查。,交接间、设备间设备所需要的交直流供电系统，由综合布线设计单位提出要求，在供电单项工程中实施。安装工程除和建筑工程有着密切关系需要协调配合外，还和其他安装工程，如给排水工程、采暖通风工程等有着密切关系。施工前应做好图纸会审工作，避免发生安装位置的冲突；互相平行或交叉安装时，要保证安全距离的要求，不能满足时，应采取保护措施。,所有建筑物构件的材料选用及构件设计，应有足够的牢固性和耐久性，要求防止尘砂的侵入、存积和飞扬。,房屋的抗震设计裂度应符合当地的要求。,房间的门应向走道开启，门的宽度不宜小于,1.5 m,。,窗应按防尘窗设计。,屋顶应严格要求，防止漏雨及掉灰。,设备间的各专业机房之间的隔墙可以做成玻璃隔断，以便维护。,房屋墙面应涂浅色不易起皮的涂料或无光油漆。,地面应满足防尘、绝缘、耐磨、防火、防静电、防酸等要求。,交接间与设备间安装配线设备时房屋的要求,注意房屋的最低高度与地面荷载与配线设备的形式有很大的关系。,地面与墙体的孔洞、地槽沟应和加固的构件结合，充分注意施工的方便。,电缆进线室要求,电缆进线室位于地下室或半地下室时应采取通风的措施，地面、墙面、顶面应有较好的防水和防潮性能。,环境要求,温、湿度要求：温度为,10,30,，湿度为,20%,80%,。温、湿度的过高和过低，易造成缆线及器件的绝缘不良和材料的老化。,地下室的进线室应保持通风，排风量应按每小时不小于,5,次换气次数计算。,给水管、排水管、雨水管等其他管线不宜穿越配线机房，应考虑设置手提式灭火器和设置火灾自动报警器。,照明、供电和接地,照明宜采用水平面一般照明，照度可为,75,100Lx,，,进线室应采用具有防潮性能的安全灯，灯开关装于门外。,工作区、交接间和设备间的电源插座应为,220V,单相带保护的电源插座，插座接地线从,380V/220V,三线五线制的,PE,线引出。在部分电源插座，根据所连接的设备情况，应考虑采用,UPS,的供电方式。,综合布线系统要求在交接间设有接地体，接地体的电阻值如果为单独接地则不应大于,4,，,如果是采用联合接地则不应大于,1,，,接地体主要提供给以下场合使用：,配线设备的走线架，过压与过流保护器及告警信号的接地。,进局缆线的金属外皮或屏蔽电缆的屏蔽层接地。,机柜,(,机架,),屏蔽层接地。,2,、器材检验,型材、管材与铁件的检验,各种钢材和铁件的材质、规格、应该符合设计文件的规定。表面所作防锈处理应光洁良好，无脱落和气泡的现象。不得有歪斜、扭曲、飞刺、断裂和破损等缺陷。,各种管材的管身和管口不得变形，接续配件齐全有效。各种管材,(,如钢管、硬质,PVC,管等,),内壁应光滑、无节疤、无裂缝；材质、规格、型号及孔径壁厚应符合设计文件的规定和质量标准。,电缆、光缆的检验,为了使工程中布放的电缆、光缆的质量得到有效的保证，在工程的招标投标阶段可以对厂家所提供的产品样品进行分类封存备案，待工程的实施中，厂家大批量供货时，用所封存的样品进行对照，以检验产品的外观、标识和品质是否完好，对工程中所使用的缆线应按下列要求进行。,缆线的检验内容,工程中所用的电缆、光缆的规格、程式和型号应符合设计的规定。,成盘的电缆,(,一般以,305m,，,1000,英尺配盘,),、光缆的型号及长度等，应与出厂产品质量合格证一致。,缆线的外护套应完整无损，芯线无断线和混线，并应有明显的色标。,缆线的种类可包括以下几种类型：,非屏蔽,4,对对绞电缆,(UTP),；,纵包铝铂的屏蔽,4,对对绞电缆,(FTP),；,纵包铝铂加编织网的屏蔽,4,对对绞电缆；,(SFTP),；,线对屏蔽加护套屏蔽的屏蔽,4,对对绞电缆,(STP),；,大对数,(25,对、,50,对和,100,对,),的屏蔽或非屏蔽对绞电缆；,多模和单模光缆。,缆线的性能指标抽测,对于对绞电缆应从到达施工现场的批量电缆中任意抽出,3,盘，并从每盘中截出,100m,，,同时在电缆的两端连接上相应的接插件，以形成基本链路的连接方式,(,使用,5,类现场电缆测试仪,),。进行链路的电气特性测试。,从测试的结果进行分析和判断这批电缆及接插件的整体性能指标，也可以让厂家提供相应的产品出厂检测报告和质量技术报告，并与抽测的结果进行比较。对光缆首先对外包装进行检查，如发现有损伤或变形现象，也可按光纤链路的连接方式进行抽测。,第四节 系统设备安装,1,、设备安装的范围和设备的特点,设备安装范围,在设备间里，综合布线设备包括：建筑物配线架和各种接线模块、布线接插件等相应设备。此外，在建筑物各个楼层的交接间内装设的楼层配线架等配线设备,(,包括二次交接设备,),和所有通信引出端,(,包括单孔或多孔的信息插座,),的设备安装，均属于范围之内。,当综合布线系统涉及到建筑群主干布线子系统时，各个建筑物中设有的建筑物配线架和其中的建筑群配线架及其附属设备，统一纳入综合布线系统的工程范围。,设备类型和特点,综合布线系统常用的主要设备是配线架等接续设备，根据不同厂家的设备类型和品种的不同，其安装方法有一些区别。较为常用的类型基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，设备的结构有敞开的列架式和外设箱体外壳保护的柜式等。,目前，国内外所有配线接续设备的外形尺寸基本相同，其宽度均采用通用的,19,英寸,(48.26cm),标准机柜,(,架,),，有利于设备统一布置和安装施工。信息插座的外形结构和内部零件安装方式大同小异，基本为面板、接线模块和盒体几部分组装成整体，连接用的插座插头都为,RJ45,型配套使用。也有采用,IDC,卡接式的接线模块,(IDC,为绝缘压穿连接方式,),。,设备安装的基本要求,机架、设备的排列布置、安装位置和设备面向都应按设计要求，并符合实际测定后的机房平面布置图中的需要。,综合布线系统工程中采用的机架和设备，其型号、品种、规格和数量均应按设计文件规定配置。,安装施工前，必须对国内外生产厂家提供的产品使用说明和安装施工资料熟悉掌握，了解其设备特点和施工要点，以保证设备安装工程质量。,在机架、设备安装施工前，如发现外包装不完整或设备外观存在严重缺陷，主要零配件不符合要求时，应做出详细记录，只有在确实证明整机完好，主要零配件齐全等前提下，才能开始安装设备和机架。,2,、设备安装的具体要求,机架设备安装的具体要求,机架、设备安装完工后，机架、设备安装的位置应符合设计要求，其水平度和垂直度都必须符合生产厂家的规定，若厂家无规定时，要求机架和设备与地面垂直，其前后左右的垂直偏差度均不应大于,3mm,。,机架和设备上各种零件不应缺少或碰坏，设备内部不应留有线头等杂物，表面漆面如有损坏或脱落，应予以补漆，其颜色应与原来漆色协调一致。各种标志应统一、完整、清晰、醒目。,机架和设备必须安装牢固可靠。在有抗震要求时，应根据设计规定或施工图中防震措施要求进行抗震加固。各种螺丝必须拧紧，无松动、缺少、损坏或锈蚀等缺陷，机架更不应有摇晃现象。,为便于施工和维护人员操作，机架和设备前应预留,1500mm,的空间，机架和设备背面距离墙面应大于,800mm,，,以便人员施工、维护和通行。相邻机架设备应靠近，同列机架和设备的机面应排列平齐。,建筑群配线架或建筑物配线架如采用双面配线架的落地安装方式时，应符合以下规定要求：,如果缆线从配线架下面引上走线方式时，配线架的底座位置应与成端电缆的上线孔相对应，以利缆线平直引入架上。,各个直列上下两端垂直倾斜误差不应大于,3mm,，,底座水平误差每平方米不应大于,2mm,。,跳线环等装置牢固，其位置横竖、上下、前后均应整齐平直一致。,接线端子应按电缆用途划分连接区域，方便连接，且应设置各种标志，以示区别，有利于维护管理。,建筑群配线架或建筑物配线架如采用单面配线架的墙上安装方式时，要求墙壁必须坚固牢靠，能承受机架重量，其机架,(,柜,),底距地面宜为,300,800mm,，,或视具体情况取定。其接线端子应按电缆用途划分连接区域，方便连接，并设置标志，以示区别。,在新建的智能建筑中，综合布线系统应采用暗配线敷设方式，所使用的配线设备,(,包括所有配线接续设备,),也应采取暗敷方式，埋装在墙壁内。为此，在建筑设计中应根据综合布线系统要求，在规定装设设备的位置处，预留墙洞，并先将设备箱体埋在墙内，内部连接硬件和面板由综合布线系统工程中安装施工，以免损坏连接硬件和面板。箱体的底部距离地面宜为,500,1000mm,。,在已建的建筑物中因无暗敷管路，配线设备等接续设备宜采取明敷方式，以减少凿打墙洞的工作量和影响建筑物的结构强度。,机架、设备、金属钢管和槽道的接地装置应符合设计和施工及验收规范规定的要求，并保持良好的电气连接。所有与地线连接处应使用接地垫圈，垫圈尖角应对铁件，刺破其涂层。只允许一次装好，不得将已装过的垫圈取下重复使用，以保证接地回路畅通。,连接硬件和信息插座安装的具体要求,综合布线系统中所用的连接硬件,(,如接线模块等,),和信息插座都是重要的零部件，其安装质量的优劣直接影响连接质量的好坏，也必然决定传输信息质量。因此，在安装施工中必须规范操作。,接线模块等连接硬件的型号、规格和数量，都必须与设备配套使用。根据用户需要配置，做到连接硬件正确安装，缆线连接区域划界分明，标志应完整、正确、齐全、清晰和醒目，以利维护管理。,接线模块等连接硬件要求安装牢固稳定，无松动现象，设备表面的面板应保持在一个水平面上，做到美观整齐。,缆线与接线模块相接时，根据工艺要求，按标准剥除缆线的外护套长度，如为屏蔽电缆时，应将屏蔽层,360,连接妥当，不应中断，利用接线工具将线对与接线模块卡接，同时，切除多余导线线头，并清理干净，以免发生线路障碍而影响通信质量。,综合布线系统的信息插座都采用,8,位模块式通用插座，以形式区分，可分单插座、双插座和多用户信息插座等数种。它们的安装位置应符合工程设计的要求，既有安装在墙上的,(,其位置一般距地面,300mm,左右,),；也有埋于地板上的，安装施工方法应区别对待。,安装在地面上或活动地板上的地面信息插座，是由接线盒体和插座面板两部分组成。插座面板有直立式,(,面板与地面成,45,，可以倒下成平面,),和水平式等几种；缆线连接固定在接线盒体内的装置上，接线盒体均埋在地面下，其盒盖面与地面平齐，可以开启，要求必须有严密防水、防尘和抗压功能。在不使用时，插座面板与地面齐平，不得影响人们日常行动。,安装在墙上的信息插座，其位置宜高出地面,300mm,左右。如房间地面采用活动地板时，信息插座应离活动地板地面为,300mm,。,信息插座的具体数量和装设位置以及规格型号应根据设计中的规定来配备和确定。,信息插座底座的固定方法应以现场施工的具体条件来定，可用扩张螺钉，射钉或一般螺钉等方法安装，安装必须牢固可靠，不应有松动现象。,信息插座应有明显的标志，可以采用颜色、图形和文字符号来表示所接终端设备的类型，以便使用时区别，不混淆。,在新建的智能建筑中，信息插座宜与暗敷管路系统配合，信息插座盒体采用暗装方式，在墙壁上预留洞孔，将盒体埋设在墙内，综合布线施工时，只需加装接线模块和插座面板。在已建成的智能化建筑中，信息插座的安装方式可根据具体环境条件下采取明装或暗装方式。,3,、管路、线槽、桥架施工,建筑群园区管线施工检查,作为建筑群和园区缆线的布放宜采用多孔塑料管或钢管敷设。地下通信配线管道的规划应与城市其他管线的规划相适应，并做到同步建设。,管道铺设所用管材的材质、规格、程式和断面的组合必须符合设计的规定。而且所有的金属管线全程必须保持良好的导通性能，两端应就近接地。,水泥管块铺设,水泥管块的顺向连接间隙不大小,5mm,，,上下两层管块间及管块与基础间的距离应为,15mm,。,管群的两层管及两行管的接续缝应错开。水泥管块的接缝无论行间、层间均宜错开二分之一的管长。,水泥管块的接续采用抹浆的方法，水泥浆与管身粘结应牢固、质地坚实、表面光滑、不空鼓、无飞刺、无欠茬、不断裂。,铸铁管与塑料管的铺设,钢管铺设的断面组合应符合设计规定。,钢管接续宜采用管箍法，管口应光滑无梭，两根钢管应分别旋入管箍长度的三分之一以上。,塑料管的接续宜采用承接法或双承接法。,管道引入人,(,手,),孔要求,管顶距人,(,手,),孔、通道上覆、沟盖底面不小于,300mm,，,管孔距人,(,手,),孔和通道基础面应不小于,400mm,。,各种引上管进入人,(,手,),孔，通道，宜在上覆、沟盖下,200,400mm,范围以内。管口应终止在墙体内,30,50mm,处，并应封堵严密、抹出喇叭口。,地下通信用蜂窝式,PVC,等多孔直埋管铺设,产品特点,地下通信用蜂窝式,PVC,直埋管是一种新型光缆护套管，具有施工便捷、提高功效、节约成本、降低工程造价以及稳妥可靠等优点。广泛应用于广电、邮电等光纤通讯、有线电视、多媒体传输基础工程，是一种新型实用的光电通讯设施上的配套产品。,主要特点：,产品采用聚氯乙烯为主要原料，适量填加多种助剂，具有良好的抗老化、耐腐蚀、阻燃性和绝缘性能。,产品采用人字梁结构，设计合理。使管道的环刚度提高，抗压性能增强。,产品采用多孔一体结构，可以直接穿缆。各子管排列紧凑合理提高了管孔的利用率。,产品内壁光滑度好，管孔内壁摩擦阻力小，穿缆便捷。,不需外护套，直埋入地。从而减少了耗材，缩短投资周期。,具有良好的抗酸碱、耐老化、耐冲击和密封防水性能。,适用于敷设光缆、综合布线电缆、同轴电缆等缆线，施放的兼容性好。,沟槽,蜂窝式直埋管材开槽施工工艺应根据现场环境，槽深、地下水位高低、地质情况、施工设备、季节影响等因素综合考虑。,开挖沟槽尺寸应符合工程设计要求。,铺设安装,铺管前验收管材规格型号以及堵塞，接头等材料的规格、数量，并对外观质量进行检查，不符合标准的不得使用。,蜂窝式直埋管或接头在粘合前应用棉纱或干布将承口内侧、插口外侧和管孔擦试干净，使被粘结面保持清洁，无尘砂与水迹，当表面沾有油污时，须用棉纱蘸丙酮等清洁剂擦净。,用油刷胶粘剂冷刷被粘接插口外侧及粘接承口内侧时，应轴向涂动、动作迅速、涂抹均匀且涂刷的胶粘剂适量，不得漏涂或涂抹过厚。冬季施工时尤须注意，应先涂承口，后涂插口。,沟槽复土,沟槽复土应在管道隐蔽工程验收合格后进行，复土应及时，防止管道暴露时造成损失。,回填土时，不得回填入淤泥、砖头及其含有其他杂硬物体的泥土。,管顶,150mm,内，必须用人工回填，严禁机械回填。,若采用推土机或碾压机器碾压或受汽车垂直负载，管顶以上的复土厚度不应小于,700mm,。,回填土质量，必须达到设计规定的密实度要求。,穿缆,放缆时为避免发生缠绕，应采用放缆机放缆。,牵引钢缆与蜂窝式直埋管的连接可使用较粗的铁丝,3,7,根纵向穿过轴心，与,(,电,),缆相连。,其他,通信管道的包封规格、段落、混凝土标号；管道的防水、防蚀、防强电干扰等防护措施；管道的埋深以及管道与其他各种管线平行或交越的最小净距均应符合设计的要求。,建筑物管线检查,建筑物内的管线包括水平通道与主干通道两类，交接间与工作区信息插座之间的缆线通道为水平通道，交接间与交接间、设备间、进线间及交接间与交接间之间的缆线通道为主干通道，通道主干通道为垂直通道，在建筑物中预留在交接间内的竖井作为垂直通道。楼内管线的铺设可以为隐蔽工程和非隐蔽工程。,对于综合布线系统管线工程的检查主要应注意到以下几个问题：,管线采用的材质,管线的敷设方式,管线的弯曲半径,管线的利用率,敷设管路,预埋暗管和线槽的检查属于隐蔽工程，一般应在土建施工中或验收时一并检查，并做好隐蔽工程的签证工作。,暗管的铺设,暗管可采用钢管或硬质塑料管预埋在建筑物中，综合布线系统宜采用钢管。一般预埋在楼板中的暗管外径不宜超过,25mm,，,预埋在墙体中的暗管外径不宜超过,50mm,，,预埋在建筑物中的暗管不宜超过,100mm,。,(,指室外管道进入建筑物内时,),在同一路径中，两个检查箱之间暗管的弯角不得多于,2,个，有弯头的管段长度不宜超过,20m,，,一般暗管的转弯角度宜大于,90,。,直线布暗管超过,30m,，,弯管超过,20m,或有,2,个弯角的暗管大于,15m,处应设置过线盒，有利于方便地布放缆线。,暗管管口伸出建筑物的部位应在,25,50mm,之间。,暗管的利用率,暗管中如布放的缆线为多层屏蔽电缆、扁平缆线、大对数主干电缆或光缆时，直线管道的利用率为,50%,60%,，弯曲管道应为,40%,50%,；如布放,4,对对绞水平电缆或,4,芯光缆时，管道的截面利用率应为,25%,30%,。,暗管的利用率可采用管径利用率和截面利用率的计算公式加以计算，然后来确定暗管中布放缆线的根数。,暗管管径利用率的计算公式：,管径利用率,=d/D,式中,d,缆线的外径；,D,管道的内径。,暗管截面利用率的计算公式：,截面利用率,=A1/A,式中,A,管的内截面积；,A1,穿在管内缆线的总截面积。,一般在暗管中布放多层屏蔽的电缆或扁平缆线，主干电缆的对数为,25,对、,50,对、,100,对时，光缆为,12,芯以上时，宜采用管径利用率的计算公式进行计算，选用合适管径的暗管。,在暗管中布放,4,对对绞电缆及,4,芯以下光缆时，为了保证线对的扭绞状态在施工的过程中受到挤压而产生性能的改变，宜采用管截面利用率的计算公式进行计算，选用合适的暗管。,敷设线槽,预埋线槽的铺设包括线槽、过线盒、电源和信息插座盒的铺设，主要应用于大面积的办公楼、展览馆、试验楼、工厂等场所。管线可预埋在现浇的混凝土地面，亦可用于预制板加垫层的工程，均属于隐蔽工程签证的验收范围。,在建筑物中预埋线槽的截面高度不宜超过,25mm,，,如果在线槽的路由中包括了过线盒和出线盒，总的截面高度宜在,70,200mm,的范围之内。,预埋过线盒、出线盒应与地面齐平，盒盖处应能开启，并具有防水和抗压的性能。,预埋线槽在布放缆线时的截面利用率不宜超过,50%,。,安装桥架,桥架分为梯架、托架和线槽三种形式。梯架为敞开式走线架，两侧设有挡板，以防缆线的溢出；托架为线槽的一种形式，但在其底部和两边的侧板留有相应的小孔洞，主要应用在楼外架设缆线时，起到排除雨水的作用；线槽为封闭型的，但槽盖可以开启。,桥架的设置应高于地面,2.2m,以上，为了方便施工，桥架顶部距建筑物楼板不宜小于,300mm,，,在与梁及其他障碍物间的距离不宜小于,50mm,。,桥架水平敷设的支撑间距一般为,1.5,3m,，,垂直敷设时与建筑物的固定间距宜小于,2m,，,距地面,1.8m,以下部分应加金属盖板保护。,金属线槽明敷时在下列情况时应设置支架或吊架：,线槽与线槽的连接处；,每间距,3m,处；,离开线槽两端出口,0.5m,处；,转弯处。,塑料线槽底槽的固定点间距一般宜为,1m,。,金属立柱的铺设：,金属立柱起到支撑建筑物内的吊顶和布放缆线的作用。金属立柱可以在地面上或办公家居的隔断上作支撑和布线，立柱支撑点如在地面时，应避开地面沟槽的位置。,活动地板和网络地板的铺设,活动地板的铺设,活动地板的净高应为,150,300mm,，,如果考虑空调采用下送风上回风的方式时，地板内的净高应为,500mm,。,在地板内也可铺设线槽。,网络地板的铺设,网络地板是一种可灵活搭配和组合的线槽，但地板板块间所构成的槽位宽度不宜大于,200mm,，,且槽的顶部应用钢板盖上。,4,、机架与机柜的安装,一般要求机架与机柜的安装垂直偏差度应不大于,3mm,，,组成的各种零件应齐全，如有损伤脱漆部位应予补上。,箱体根据尺寸的大小可以采用螺栓固定在地面或墙上。,抗震要求,机柜,(,架,),直接安装在地面，螺丝应紧固，但不能直接固定在活动地板的板块上。,机柜,(,架,),在形成列架时，顶部安装应采取由上架、立柱、连固铁、列间撑铁、旁侧撑铁和斜撑组成的加固连接网。构件之间应按有关规定连接牢固，使之成为一个整体。,对于,8,度以及,8,度以上的抗震设防，必须用抗震夹板或螺栓加固。机柜,(,架,),的底部应为地面加固。对于,8,度以及,8,度以上的抗震设防，加固所用的膨胀栓、螺栓等加固件应加固在垫层下的混凝土楼板上。如果采用活动地板时，在活动地板内可以预制抗震底座的方式与机柜,(,架,),进行加固。,5,、模块安装,模块安装检查,所有模块,(,包括,IDC,及,RJ45,模块，光纤模块,),支架，底板，理线架等部件应紧固在机柜或机箱内，如直接安装在墙体时，应固定在胶合板上，并符合设计的要求。,各种模块的彩色标签的内容建议如下：,绿色：为外部网络的接口侧，如公用网电话线，中继线等。,紫色：内部网络主设备侧。,白色：建筑物主干电缆或建筑群主干电缆侧。,蓝色：水平电缆侧。,灰色：交接间至二级交接间之间的连接主干光缆侧。,橙色：多路复用器侧。,黄色：交换机其他各种引出线。,所有模块应有四个孔位的固定点。,连接外线电缆的,IDC,模块必须具有加装过压过流保护器的功能。,信息插座盒安装检查,信息插座盒体包括单口或双口信息插座盒，多用户信息插座盒,(12,口,),等，具体的安装位置、高度应符合设计要求。,盒体可以采用膨胀螺栓进行固定。,安装在地面插座盒的面板应可开启，并具有防尘、防水和抗压的功能。,第五节 电缆传输系统施工,1,、建筑物主干布线子系统的电缆施工,对于主干路由中采用的缆线规格、型号、数量、起始段落以及安装位置，必须在施工现场对照设计文件进行重点复核，如有疑问，要及早与设计单位协商解决。对已到货的缆线也需清点和复查，并对缆线进行标志，以便敷设时对号入坐。,建筑物主干缆线一般采用由建筑物的高层向低层下垂敷设，即利用缆线本身的自重向下垂放的施工方式。该方式简便、易行、减少劳动工时和体力消耗，还可加快施工进度。,为了保证缆线外护层不受损伤，在敷设时，除装设滑车轮和保护装置外，要求牵引缆线的拉力不宜过大，应小于缆线允许张力的,80%,。在牵引缆线过程中，要防止拖、蹭、刮、磨等损伤，并根据实际情况均均设置支撑缆线的支点，缆线布放完毕后，在各个楼层以及相隔一定间距的位置设置加固点，将主干缆线绑扎牢固，以便连接。,主干缆线如在槽道中敷设，应平齐顺直、排列有序，尽量不重叠或交叉。缆线在槽道内每间隔,1.5m,应固定绑扎在支架上，以保持整齐美观。在遭道内的缆线不得超出槽道，以免影响槽道加盖。,主干缆线与其他管线尽量远离，在不得已时，也必须有一定间距，以保证今后通信网络安全运行。具体下表中所列：,单位,条件 范围,最小净距（,mm）,380,V,5kV.A,对绞电缆与电力电缆平行敷设,130,300,600,有一方在接地的金属槽道或钢管中,70,150,300,双方均在接地的金属槽道或钢管中,注,80,150,表5.1.1-1 对绞电缆与电力线最小净距,注：平行长度小于,10m,时，最小间距为,10mm,；,对绞线对称电缆为屏蔽结构时，最小净距可适当减小，但应符合设计要求。,管线种类,平行净距(,mm),垂直交叉净距(,mm),避雷引下线,1000,300,保护地线,50,20,热力管(不包封),500,500,热力管(包封),300,300,给水管,150,20,煤气管,300,20,压缩空气管,150,20,表5.1.1-2 电、光缆暗管敷设与其他管线最小净距,2,、水平布线子系统的电缆施工,水平布线子系统的缆线是综合布线系统中的分支部分，具有面广、量大，具体情况较多，而且环境复杂等特点，遍及智能化建筑中所有角落。其缆线敷设方式有预埋、明敷管路和槽道等几种，安装方法又有在天花板,(,或吊顶,),内、地板下和墙壁中以及它们三种混合组合方式。在缆线敷设中应按此三种方式的各自不同要求进行施工。,缆线在天花板或吊顶内一般装设槽道。在施工时，应结合现场条件确定敷设路由，并应检查槽道安装位置是否正确和牢固可靠。在槽道中敷设缆线应采用人工牵引，单根大对数的电缆可直接牵引不需拉绳。敷设多根小对数,(,如,4,对对绞线对称电缆,),缆线时，应组成缆束，采用拉绳牵引敷设。牵引速度要慢，不宜猛拉紧拽，以防止缆线外护套发生被磨、刮、蹭、拖等损伤。必要时在缆线路由中间和出入口处设置保护措施或支撑装置，也可由专人负责照料或帮助。,缆线在地板下布线方法较多，保护支撑装置也有不同，应根据其特点和要求进行施工。除敷设在管路或线槽内，路由已固定的情况外，选择路由应短捷平直、位置稳定和便于维护检修。缆线路由和位置应尽量远离电力、热力、给水和输气等管线,(,具体间距见表,41,、表,42),。牵引方法与在天花板内敷设的情况基本相同。,缆线在墙壁内敷设均为短距离段落，当新建的智能化建筑中有预埋管槽时，这种敷设方法比较隐蔽美观、安全稳定。一般采用拉线牵引缆线的施工方法。如已建成的建筑物中没有暗敷管槽时，只能采用明敷线槽或将缆线直接敷设，在施工中应尽量把缆线固定在隐蔽的装饰线下或不易被碰触的地方，以保证缆线安全。,3,、布放电缆注意事项,布放电缆应有冗余。在交接间、设备间的电缆预留长度一般为,0.5,1.0m,，,工作区为,100,300mm,。,有特殊要求的应按设计要求预留长度。,(,参见,GB/T503122000),电缆转弯时弯曲半径应符合下列规定：,非屏蔽,4,对双绞线缆的弯曲半径应至少为电缆外径的,4,倍，在施工过程中应至少为,8,倍。,屏蔽双绞线电缆的弯曲半径应至少为电缆外径的,6,10,倍。,主干双绞线电缆的弯曲半径应至少为电缆外径的,10,倍。,水平双绞线电缆一般有非屏蔽和屏蔽两种方式。采用屏蔽电缆时屏蔽方式不同，电缆的结构也不一样。所以，在屏蔽电缆敷设时，弯曲半径应根据屏蔽方式在,6,10,倍于电缆外径中选用。,布放电缆，在牵引过程中电缆的支点相隔间距不应大于,1.5m,。,拉线速度和拉力,拉线缆的速度从理论上讲，线的直径越小，则拉的速度愈快。但是，有经验的安装者采取慢速而又平稳的拉线，而不是快速的拉线。原因是：快速拉线会造成缆线的缠绕或被绊住。拉力过大，线缆变形，会引起线缆传输性能下降。,线缆最大允许拉力为：,1,根,4,对双绞线电缆，拉力为,100N(10kg),；,2,根,4,对双绞线电缆，拉力为,150N(15kg),；,3,根,4,对双绞线电缆，拉力为,200N(20kg),；,n,根,4,对双绞线电缆，拉力为,n50+50(n),。,25,对,5,类,UTP,电缆，最大拉力不能超过,40kg,，,速度不宜超过,15m/min,。,为了端接电缆线对，施工人员要剥去一段电缆的护套。对于在,110P,接线架上的高密度端接来说，为了易于弯曲和组装，也要剥去线缆的外皮。剥除电缆护套均不得刮伤绝缘层，应使用专用工具剥除。,不要单独地拉和弯曲电缆线对，而应对剥去外皮的电缆线对一起紧紧地拉伸和弯曲。去掉电缆的外皮长度够端接用即可。对于终接在连接件上的线对应尽量保持扭绞状态，非扭绞长度，,5,类线必须小于,13mm,。,4,、电缆连接,这里的缆线终端和连接是指建筑物主干布线和水平布线两部分的铜芯导线和电缆,(,不包括光缆部分，光缆终端和连接将在第节中介绍,),。由于缆线终端和连接量大而集中，精密程度和技术要求较高。因此，在配线接续设备和通信引出端的安装施工中必须小心从事。,配线接续设备的安装施工,要求缆线在设备内的路径合理。布置整齐、缆线的曲率半径应符合规定、捆扎牢固、松紧适宜，不会使缆线产生应力而损坏护套。,终端和连接顺序的施工操作方法均按标准规定办理,(,包括剥除外护套长度、缆线扭绞状态都应符合技术要求,),。,缆线终端方法应采用卡接方式，施工中不宜用力过猛，以免造成接续模块受损。连接顺序应按缆线的统一色标排列，在模块中连接后的多余线头必须清除干净，以免留有后患。,缆线终端连接后，应对缆线和配线接续设备等进行全程测试，以保证综合布线系统正常运行。,线对屏蔽和电缆护套屏蔽层在和模块的屏蔽罩进行连接时，应保证,360,的接触，而且接触长度不应小于,10mm,，,以保证屏蔽层的导通性能。电缆终接以后应将电缆进行整理，并核对接线是否正确。,通信引出端,(,信息插座,),和其他附件的安装施工,对通信引出端内部连接件进行检查，做好固定线的连接，以保证电气连接的完整牢靠。如连接不当，有可能增加链路衰减和近端串音。,在终端连接时，应按缆线统一色标、线对组合和排列顺序施工连接,(,应符合,GB/T503122000,的规定,),。,如采用屏蔽电缆时，要求电缆屏蔽层与连接部件终端处的屏蔽罩有稳妥可靠的接触，必须形成,360,圆周的接触界面，它们之间的接触长度不宜小于,10mm,。,各种缆线,(,包括跳线,),和接插件间必须接触良好、连接正确、标志清楚。跳线选用的类型和品种均应符合系统设计要求。,对绞缆线的终接：,对绞线对卡接在配线模块的端子时，首先应符合色标的要求，并尽量保护线对的对绞状态，对于五类电缆的线对非扭绞状态应不大于,13mm,。,对绞线的连接，,568A,类和,568B,类的连接方式都可以使用，但在同一个综合布线工程中，两者不应混合使用。,跳线的分类,跳线可以分为以下几种：,两端为,110,插头,(4,对或,5,对,),电缆跳线；,两端为,RJ45,插头电缆跳线；,一端为,RJ45,，,一端为,110,插头电缆跳线。,第六节 信息插座安装及端接,1,、安装要求,安装在地面的信息插座应牢固地安装在平坦的地方，其面上应有盖板。安装在活动地板或地面
