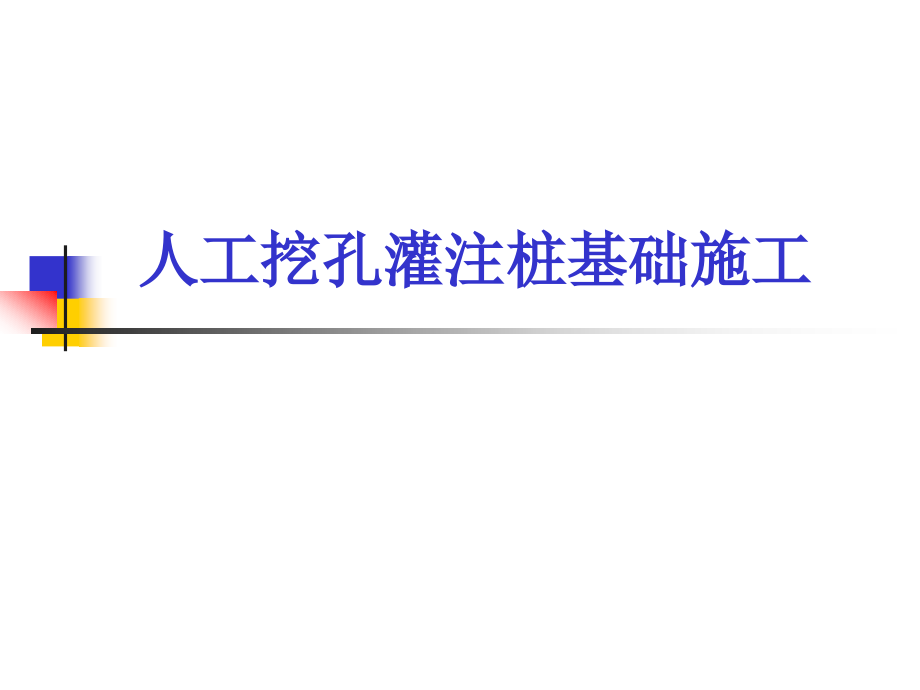

人工挖孔灌注桩基础施工.ppt

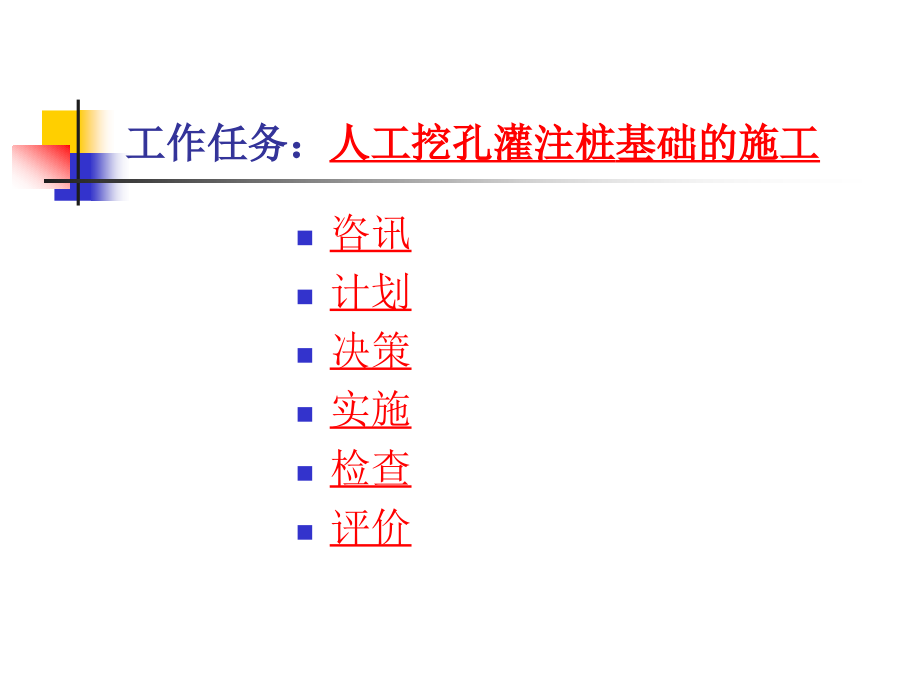

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,人工挖孔灌注桩基础施工,工作任务：,人工挖孔灌注桩,基础的施工,咨讯,计划,决策,实施,检查,评价,识图作业,绘图表示桩基础的形状、尺寸和标高。,护壁的厚度、每节的高度？,绘图表示桩与承台的连接。,参考资料,建筑施工,教材 学院自编,建筑地基基础工程施工质量验收规范,GB50202,2002,；,建筑工程施工质量验收统一标准,GB50300,2001,；,四川省地基与基础施工工艺规程,（本院主编）,JGJ18-96,钢筋焊接及验收规程,平法图集,03G101,采集信息,材料信息：混凝土、钢筋,工具信息：施工工具、检查工具,施工信息：,施工工艺、施工注意点、常见质量问题、,质量信息：质量要求及标准,安全信息：,安全注意事项,计划,材料计划,工具计划,劳动力计划,施工方案,安全防护用品计划,材料计划表,材料名称,规 格,强度等级,数 量,工具计划表,工 具 名 称,数 量,劳动力计划,人 员,数 量,工 作,施工方案,人工挖孔灌注桩基础的施工工艺,人工挖孔灌注桩基础施工注意点,人工挖孔灌注桩基础常见质量问题,安全防护用品计划,安全防护用品,数 量,挖 孔,定 位,放 线,护 壁,砖砌体施工工艺,流程框图,浇筑砼,安 放,钢筋笼,清 孔,施工注意点,成孔质量控制,成孔质量包括垂直度和中心线偏差、孔径、孔形等。成孔中应随时检查桩孔的垂直度和中心线偏差并控制在允许偏差范围内。,防止塌孔,护壁是人工挖孔桩施工中防止塌孔的构造措施。施工中应按照设计要求做好护壁。护壁混凝土强度在达到,1Mpa,后方能拆除模板。,施工注意点,混凝土浇筑,清孔必须干净，混凝土浇筑前应排除孔内大量的积水。混凝土浇筑应连续进行，一个桩孔一次浇筑完毕。孔深较大时，应采取措施防止混凝土因倾落高度过大而产生离析等质量问题。,施工安全问题,必须特别注意操作人员井下作业的安全问题。要制定和采取可靠的安全措施，要严格遵守安全操作规程，要有发生安全事故的处理预案,。,常见质量问题,桩身混凝土质量问题,原因分析：,混凝土原材料和配合比有问题，混凝土搅拌时间不足。,浇筑混凝土时，直接从孔口倾倒，造成混凝土离析。,孔底积水未抽尽，不采用水下浇筑法或水下浇筑不当。,预防措施,:,严格控制原材料质量，混凝土配合比必须正确和严格执行，要保证混凝土搅拌均匀。,浇筑混凝土时应使用串筒或采用其他措施。,应将孔底积水抽吸干净，水量很大时可以采用水下浇筑法施工。,常见质量问题,地质条件不良时的施工处理,不良地质条件下进行挖孔施工必须编制好出现紧急情况时的处理预案。,挖孔中如遇软弱土层或流砂层，可根据具体情况采取减小护壁高度或使用钢护筒等手段，并放慢挖掘速度。,如有少量地下水，可将地下水舀出排除；如地下水较多，可以用抽水设备抽水；当地下水量大时，则应采取降水措施。,安全要求,施工人员进入现场必须戴好安全帽；,制定和采取可靠的安全措施；,严格遵守安全操作规程；,井下人员的安全设施设备；孔口的安全防护；,安全教育；,井下有害气体（主要为甲烷、二氧化碳、硫化氢等）的测定和防护措施；,材料计划表,材料名称,规 格,标号,数 量,混凝土,钢筋,工具计划表,工具名称,数 量,电动或手动葫芦,2,个,提土桶,3,个,潜水泵,2,个,鼓风机,2,台,镐、锹、土筐,若干,劳动力计划,人员,数量,工 作,xxx,xxx,xxx,安全防护用品计划,安全防护用品,数 量,安全帽,6,顶,手套,6,副,施工方案,人工挖孔灌注桩基础的施工工艺,人工挖孔灌注桩基础施工注意点,人工挖孔灌注桩基础常见质量问题,实施,技术交底,安全交底,每组按照既定施工方案，在工程训练中心完成各自工作任务,检查及工程资料填写,自检,互检,专检,填写相关工程资料,检查工具,工具名称,用 途,检 查 工 具,1,、电动或手动葫芦 成品,2,、潜水泵、鼓风机 成品,3,、,输风管,4,、,照明灯、电铃,5,、,提土桶、镐、锹、土筐,6,、,对讲机,评价,1,、自我评价：学生对自己在完 成工作中的表现给出评价。,2,、教师评价,谢 谢 大 家！,
