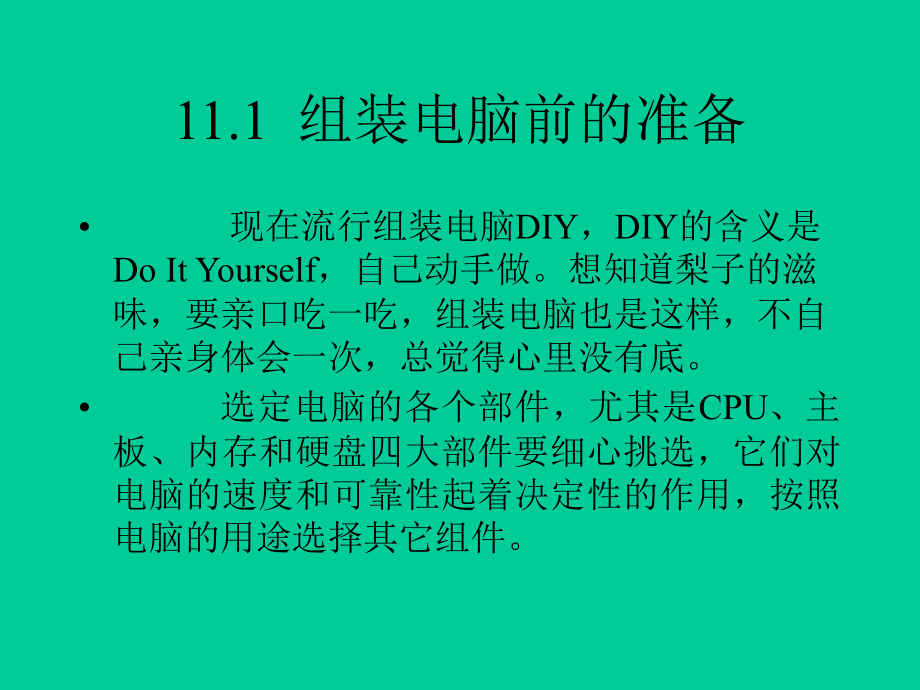

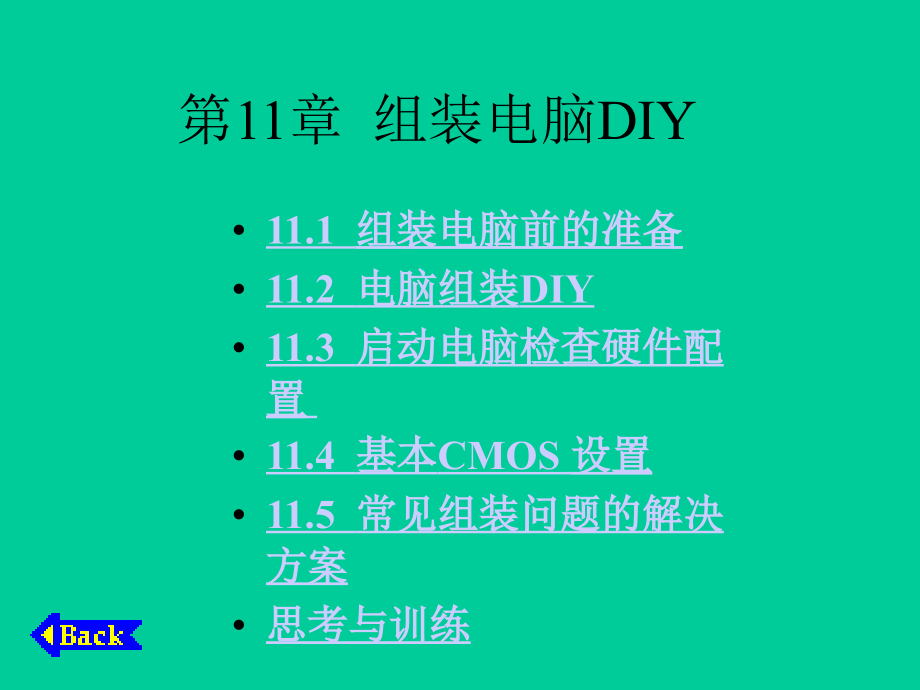

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第,11,章 组装电脑,DIY,11.1,组装电脑前的准备,11.2,电脑组装,DIY,11.3,启动电脑检查硬件配置,11.4,基本,CMOS,设置,11.5,常见组装问题的解决方案,思考与训练,11.1,组装电脑前的准备,现在流行组装电脑,DIY,，,DIY,的含义是,Do It Yourself,，,自己动手做。想知道梨子的滋味，要亲口吃一吃，组装电脑也是这样，不自己亲身体会一次，总觉得心里没有底。,选定电脑的各个部件，尤其是,CPU,、,主板、内存和硬盘四大部件要细心挑选，它们对电脑的速度和可靠性起着决定性的作用，按照电脑的用途选择其它组件。,特别提示曾经有人在组装电脑时插反了硬盘的电源线，冒出了白烟，硬盘被烧毁！因此在组装电脑之前，要注意以下事项，以免引起意外。,*凡是主板和外部设备的电源，一定不能插错或插反！,*在主板上插入,CPU,和内存条时要注意方向。,*设备的信号连接电缆要正确插在相应的插座里（注意方向）。,*一定不要让主板或其它组件的电路板被短路（如掉进螺丝等导体）！,*不要让电脑组件,(,尤其是硬盘,),滑落到地上。,*在组装电脑之前，手接触接地良好的导体（如自来水管），以释放人体身上的静电，防止静电击穿元件。,*组装好电脑后，打开电源，风扇转，屏幕有信息显示，表示正常；如果电脑没有反应，如无显示、无声音、电源风扇不转等，立即关闭电源，检查原因。,*禁止在未关闭电源的情况下（包括连接在电脑上的周边设备的电源），带电拔插电脑组件的板卡、电源线或信号线！,*硬件组装完后，开启电脑，进行基本的,CMOS,设置（硬盘参数、软驱类型，一些主板的,CPU,工作频率和电压也在这里设置），安装操作系统、驱动程序、应用软件等。,组装一台电脑并不难，只是因为自己没有做过，才觉得无从下手，而且有几分畏惧。因为你担心组装错误会不会把,CPU,烧掉，把硬盘、光驱烧掉，甚至把主板弄坏。其实只要恪守上面提到的注意事项，不把主板电源、硬盘、光驱、软驱的电源、,CPU,的插座接反，并不会把主板和外围设备烧毁，扁平信号线接错只会造成一般性故障（如软驱的扁平信号线接反，则软驱指示灯会常亮，且不能正常工作），主板的最高电压是,12 V,，,对人体无伤害，只要按照我们的步骤一步一步进行，就一定会成功。,很多用户担心自己组装电脑的质量，其实任何厂商的电脑，都是电脑部件组装起来的。只要注意每一个部件的挑选，组装电脑的质量、稳定性和可靠性不会有问题。而且自己组装电脑，可以随心所欲，根据电脑用途不同，可以对相应部件的投资有所倾斜，如：要做图形图像处理或玩游戏，那么就应该购买较好的显卡。,组装电脑的心理障碍已经排除，心动不如赶快行动！找一家信誉良好的电脑散件经销商去挑选你的,CPU,、,主板、内存、硬盘以及其它组件，自己当一回装机工程师。,11.2,电脑组装,DIY,11.2.1,组装电脑使用的工具,硬件工具：,*有磁性的中号十字螺丝刀；,*有磁性的小号一字螺丝刀；,*螺丝若干（一般在机箱内会配备螺丝若干，注意粗纹和细纹螺丝）。,软件工具：,*,MS DOS 6.22,或,Windows xx DOS,启动盘；,*光驱驱动程序；,*,Windows 98,或,Windows 2000,或,Windows XP,光盘；,*随电脑组件附带的驱动程序盘；,*,GHOST 6.0/7.5/2003,硬盘对拷工具；,*,RISING,（,瑞星）、,KV,、,PC-,Cillin,等查杀计算机病毒的工具。,11.2.2 DIY,组装电脑,当你买齐电脑系统所需的全部组件后，剩下的就是组件装配和软件安装的工作。不管是,Pentium,级、,P,、,Celeron,、,P,和,P4,级，还是,AMD,Athlon,XP,为,CPU,的电脑，组装过程大致相同，基本组装操作步骤如下：,*在主板上安装,CPU,。,若是硬跳线的主板，还要通过主板上的跳线设置,CPU,外频、倍频和工作电压；,*安装,CPU,散热风扇，并将散热风扇电源线接到主板,CPU_FAN,插座；,*在主板上安装内存条；,*在主板扩展槽中插入显卡，连接显示器，连接电源，插上键盘，测试最小系统（如果信心十足，此步骤可以省略）；,*准备主机箱（如果电源是单独购买的，把电源安装在机箱中的相应位置）；,*安装硬盘、光驱、软驱到机箱的相应位置；,*固定主板到机箱的底板上；,*在主板总线扩展槽插入显示卡、声卡、内置,Modem,卡；,*连接硬盘、光驱、软驱与主板之间的信号排线；,*连接主板电源，连接硬盘、光驱和软驱电源；,*连接光驱与声卡之间的音频线；,*在主板上插入机箱面板指示灯连线；,*连接机箱背面的电源线，以及其它连线（键盘、鼠标、显示器等）；,*开机测试，若正常，关闭机器，盖上机箱，电脑组装完毕！,1,在主板上安装,CPU,适应不同,CPU,的主板,CPU,插槽或插座类型主要有,Socket 7,、,Slot 1,、,Socket 370,、,Slot A,、,Socket A,、,Socket 423,和,Socket 478,几种构架类型。,CPU,的构架应该与主板的,CPU,插座类型一致（在,PIII,时代有,Slot 1,和,Socket 370,相互转换的转换卡）。如图,11-1 P4 CPU,已经成功地安装在主板,CPU,插座上。,(1),将,Socket478CPU,插座的手柄向外轻轻用力并上提至,90,度角的位置。,(2),将,CPU,的第一脚（金色三角标记处）插座上安装的,CPU,对准插座上少一孔的位置，在将,CPU,轻轻按下去。,(3),将,CPU,插座的手柄按至原位。,(4),设置,CPU,的外频、倍频、电压。根据,CPU,的规格要求，按主板的说明书设置,CPU,的倍频、外频、工作电压（如果是软跳线的主板，这一步在,CMOS,设置中设置）。,图,11-1,主板,CPU,插座上安装的,CPU,外频、工作电压（如果是软跳线的主板，这一步在,CMOS,设置中设置）。,【,特别提示,】,*,如果,CPU,的第一脚位置不正确，,CPU,无法插入，请立即更换至正确位置。,*插入,CPU,后，一定要观察,CPU,是否是平的。,2,安装,CPU,散热风扇,(1),在散热风扇的散热片上贴上散热胶带，或在,CPU,上涂上散热膏；,（,2,）装上,CPU,散热风扇，以正确方向将方向扣紧；,（,3,）在主板上找到,CPU,散热风扇电源插座（其旁边有,CPU_FAN,字样），插上风扇电源线。,【,特别提示,】,*CPU,散热是非常关键的，散热不好时可能出现死机，甚至烧毁,CPU,。,*,散热胶带比散热膏更好，散热膏可能出现硬化。,补充说明：,ATX,主板上与组装电脑有关的部件,*,CPU,插座。,*,CPU,外频跳线。,*,CPU,倍频跳线。,*,CPU,电压调整跳线（有一些主板是自动根据,CPU,类型进行电压调整的），以上三种跳线在免跳线,(,或称软跳线,),主板上没有，其相应功能在,CMOS SETUP,设置程序中设定。,*内存线插槽。,*,ISA,扩展插槽。,*,PCI,扩展插槽。,*,AGP,显示卡插槽。,*软盘驱动器接口,34,针插座,Floppy,。,*硬盘,/,光驱,IDE1,（,Primary,）和,IDE2,（,Secondary,）,40,针插座。,UDMA/33,、,UDMA/66,、,UDMA/100,、,UDMA/133,和,UDMA/150,的硬盘接口还都是,40,针的接口。支持,RAID,的 主板还有,IDE3,、,IDE4,接口。,*,LPT1,并行接口,D,型孔式插座。通常连接打印机。,*,COM1/COM2,串行通信接口。通常连接串口鼠标、外置调制解调器。,*,IrDA,红外线传输接口。,IrDA,红外线传输可以让你的电脑不通过实际线路的连接就能传输数据。要使用,IrDA,，,在电脑资源上必须占用,COM2,串口，并且在插针接口插上,IrDA,传输模块。,*,USB,（,1.1,或,2.0,）通信串行接口。连接,USB,接口设备，如：,USB,鼠标，,USB,调制解调器，,USB,扫描仪、,USB,硬盘,USB,打印机、,USB,投影机等。,*,IEEE1394,高速通信接口。连接,IEEE1394,接口高速设备，如数码摄影机，外置硬盘、,USB,打印机、,USB,投影机等。,*,PS/2,键盘圆形插座。,*,PS/2,鼠标圆形插座。,*,CMOS,后备电池。,*主机面板的各种信号连线插针（电源、硬盘,LED,指示灯、复位键,RESET,）。,*,喇叭连线插针,（,Speaker,）。,*,主板电源插座：,*电源插座,*,ATX,电源开关插针（,PWR_SW,2Pin,）。,这是连接机箱面板电源开关的插脚。,3,在主板上安装内存条,现在使用的内存主要是,168,线的,SDRAM,、,184,线的,DDR SDRAM,或,184,线的,RDRAM,，,在主板上提供了相应的内存插槽。,安装,168,线的,SDRAM,、,184,线的,DDR SDRAM,或,184,线的,RDRAM,时，首先将内存插槽两端的白色手柄拔开，然后按照方向将内存条插入内存插槽中，插放时要注意内存垂直插入插槽中，并在内存条两端用力往下按，并且内存插槽两端的白色手柄卡住内存条时，内存条才插到位。如图,11-2,是在主板内存插槽中安装,DDR SDRAM,内存条。,图,11-2,在主板内存插槽中安装内存条,具体步骤如下：,(1),将内存插槽两端的白色手柄拔开；,(2),按照插槽的方向将内存条插入内存插槽中；,(3),在内存条两端均匀用力往下按，当听到响声，并且插座两端的白色手柄卡住内存条时内存安装好。,特别提示,*内存条插在离,CPU,最近的第一组内存插槽上，这样系统最稳定。,*,RDRAM,必须成对安装，没有安装,RDRAM,内存条的,RIMM,内存插槽中应该插入,RDRAM,终结条（,RDRAM,终结条是主板的附件）。,*开机正常时，喇叭提示响声为一声（在,AWARD BIOS,中），若是几声响，可能内存条安装不正确，拔下来重新安装一次。,*在安装,Pentium,时代使用的,72,线的,EDO,内存条时，必须成对使用，安装时以,45,度角插入，然后稍稍用力使之垂直于主板，并能听到内存插座两端卡簧的响声，内存条安装到位。,*很多电脑不稳定的情况，都是内存安装或内存品质引起的，所以在购买和安装的时候要特别注意。,4,测试最小系统,在主板上装好,CPU,和内存后，为防止主板、内存和,CPU,不能正常工作，最好先作检查最小系统，若工作正常再将主板装入机箱。如果信心十足，此步骤可以省略。测试最小系统具体做法是：,(1),在主板总线槽上插入显卡（注意显卡的总线类型应该与主板扩展槽的总线类型一致，现在的显卡一般都是,AGP,显卡）；,(2),连接显示器（注意显示器信号电缆与显卡的,D,型头方向一致），插上键盘；,(3),把电源的主板电源插头插到主板上（一定注意方向）；,(4),插入主机箱和显示器电源；,(5),开启显示器和机箱的电源开关；,(6),机器自动进入自检状态，并正常显示，说明一切,OK,；,(7),关闭电源，拆下显示卡、键盘和电源，准备后面的安装工作。,特别提示,*测试最小系统时，在机箱上放一块硬纸板，将主板放在纸板上，避免主板被短路。,*如果没有插入键盘，在开机时，会提示“,Keyboard error or no keyboard present,错误，可以不管它。,5,准备主机箱,机箱分为,AT,和,ATX,机箱两种类型。机箱配件内容包括：,*电源。,*主板固定铜柱，塑料柱。,*粗螺丝，细螺丝。,*机箱背部金属挡板。,*机箱防滑橡胶垫。,主机电源提供的电源输出插头有主板电源插头和外设电源插头。,AT,电源提供给,AT,主板两个插头，插入主板电源插座时一定要注意，地线（黑色线）紧挨着；普通,ATX,电源是一个主板电源插头，,P4 ATX,电源有,3,个主板电源插头，插入主板电源插座时要注意方向。硬盘，光驱的,D,型电源插头（,+12 V,、,GND,、,GND,、,+5 V,）,和软驱小电源插头，插入方向错误，将烧毁设备。,机箱组装步骤如下：,(1),拧开机箱后面的螺丝，打开外壳，取出机箱内部的元件包。,(2),安装电源到机箱的相应位置，对于,AT,机箱连接电源与机箱面板电源开关（有很多机箱的电源已经安装好）。,(3),用螺丝将机箱电源的地线（有铁环的那根线）拧在机箱上。,(4),安装机箱底部的四个脚。,如果使用的是,AT,电源，要注意机箱电源开关的连接方法：,AT,机箱电源上印有电源开关的连接图，告诉你标准连接方法。如无连接图，一般以机箱面板开关中间凸出的塑料隔离线分界，蓝色（,Blue,）,和白色（,White,）,为一组，棕色（,Brown,）,和黑色（,Black,）,为另一组，每一组插在中间凸出的塑料隔离线的左右边都没有关系，但是，如果分组不对，就会产生电源短路，烧毁保险管或损坏电路。,特别提示,*,ATX,机箱面板的电源开关连接到主板的电源开关插脚,PWR_ON,上。,*开机后，电源风扇不转，其原因可能是风扇坏，或电源坏，或电源过流保护，都是不正常情况，应及时关机，查清原因并处理之。,6,安装硬盘、光驱、软驱,这一步可以与下一步“固定主板”颠倒次序，主要看不同机箱的安排，若先安装主板防碍硬盘、光驱、软驱的安装，那么，应该先安装硬盘、光驱、软驱，反之亦然。所以要先观察机箱的构造，再决定先做哪一步。,目前电脑市场上常看到的,IDE,接口的外围设备有,IDE,的硬盘（目前，,IDE,硬盘是硬盘的主流），,IDE,光盘驱动器（,IDE,光驱是光驱的主流），还有大容量软驱。现在的扩展,IDE,接口可以支持大容量的硬盘，很多主板的,IDE,接口支持,UDMA/33,、,UDMA/66,、,UDMA/100,、,UDMA/133,或,UDMA/150,。,现在主板有两个,IDE,通道（,RAID,功能的主板有四个,IDE,通道）,IDE1,和,IDE2,，,它们都是,40,针的插座，可以通过,IDE,信号电缆连接,IDE,硬盘和,IDE,光驱或其它,IDE,设备，每通道可接两个设备，一共最多可以接,4,个,IDE,设备。每一个通道上的两个,IDE,设备分为主设备（,Master,）,和从设备,(Slave),，,IDE,主从设备不像软驱是通过信号线的折线来设定，而是通过,IDE,设备上的跳线来确定主设备和从设备，现在的,IDE,设备跳线器旁边有,Master,和,Slave,的标示或,C/D,的标示，或在设备的外壳上有明显的说明，告诉你如何设置主从设备。,IDE,通道只接一个,IDE,设备时，一般设置为主设备（,Master,）。,经过上面的介绍，安装双硬盘或双光驱都是非常简单的事情。,特别提示,*软驱的类型必须在,CMOS,中设定，否则，不能使用。,*,IDE,硬盘的类型，必须在,CMOS,中正确设置，硬盘才能使用。,*,IDE,光驱不在,CMOS,中设置，但必须有光驱驱动程序被运行后，光驱才能动作。,*软驱是通过信号电缆的折线来设定,A,驱和,B,驱的，连接折线的为,A,驱。,*,IDE,设备的,Master,和,Slave,设备设定是通过设备本身的跳线器设定的。,*当使用一个硬盘和一个光驱时，最好让硬盘和光驱各占一个,IDE,通道，尤其是使用支持,UDMA,的硬盘时。,根据一般的实际情况，下面以一个,IDE,硬盘、一个,IDE,光驱和一个软驱为例，说明安装硬盘、光驱、软驱的步骤如下：,(1),设定硬盘为主设备（,Master,），,这也是硬盘出厂时的默认设置（当主板安装后，与,IDE1,连接）。,(2),在机箱的托架选择一个合适位置，装上硬盘并拧上螺丝，注意硬盘的元件面朝下（以免掉入螺丝等导体，产生短路）。不要用长螺丝，以免顶坏硬盘的电路板。,(3),设定光驱为主设备（,Master,），,当主板安装后，与,IDE2,连接。,(4),在机箱的托架选择一个合适位置，装上光驱并拧上螺丝，注意光驱的面板与机箱的面板对齐。,(5),在机箱的托架选择一个合适位置，由机箱面板往里插入软驱并拧上螺丝，注意软驱的面板与机箱的面板对齐。,UDMA,硬盘安装特别提示,*,UDMA,硬盘不要和不支持,UDMA,的硬盘或,CDROM,接在同一条信号排线上。,*,UDMA/33,硬盘的安装方法与普通硬盘的安装方法相同，同样使用一般的,40,芯的信号排线。,*,UDMA/66,、,UDMA/100,、,UDMA/133,和,UDMA/150,硬盘必须使用专用的信号排线，否则就只能当,Ultra DMA/33,硬盘使用。专用的,UDMA/66,、,UDMA/100,、,UDMA/133,和,UDMA/150,硬盘信号排线是,80,芯的扁平线，一般为深灰色，三个插头分别为蓝色、灰白色、黑色。专用的,80,芯电缆比,40,芯电缆多了,40,根地线，目的是减少高速传输时的信号串扰，提高硬盘数据传输的可靠性，但硬盘上的排线插座和主板上的,IDE,插座还是,40,针的。,UDMA/66,、,UDMA/100,、,UDMA/133,和,UDMA/150,硬盘的连接方法是：蓝色插头接主板,IDE,插座上，黑色插头接主硬盘，灰白色插头接从硬盘。,*,UDMA,硬盘和,UDMA CDROM,还必须有主板和软件的支持，参见第,7,章。,7,固定主板到机箱的底板上,安装主板到机箱底板上的步骤如下：,(1),把主板放在机箱的底板上，观察对应孔位，决定在哪几个位置用铜柱和塑料柱将主板固定在底板上。选定孔位的原则是：保证主板安装平稳，拔插扩展卡时不会使主板弯曲。,(2),用几个铜柱和塑料柱把主板固定在机箱底板上。,8,连接主板电源,Pentium,时代主要是,AT,主板，现在的主板多数是,ATX,主板。,步骤,1,：当使用,AT,主板时，,AT,电源插头是两个，要求黑线紧挨着。当使用,ATX,主板时，支持,PIII,及以前,CPU,的,ATX,电源是一个主板电源插头，支持,P4 CPU,的,ATX,电源有,3,个主板电源插头（有的,P4,主板只使用了其中两个电源插头）。插入主板电源插座时一定要注意方向。,步骤,2:,连接,ATX,电源功能开关,将,ATX,机箱面板电源开关插头,PWR_SW,连接到主板上的,PWR_ON,插脚上。,9,连接硬盘、光驱、软驱的信号线和电源线,机箱电源引出的几个大的,D,型,4,针电源插头（,+12 V,，,GND,，,GND,，,+5 V,），,它们是一样的。插入硬盘和光驱的电源插座时，注意,D,型的方向性；机箱电源引出的小的电源插头是给,1.44 MB,软驱使用的，它上面与,1.44 MB,软驱上的电源插座有一个卡口，必须对应起来。,现在的硬盘和光驱主要是,IDE,类型的，,IDE,信号电缆为,40,芯或,80,芯的扁平电缆线，一条扁平电缆线有三个接头，一头插在主板的,IDE,插座上，另两个接头接两个,IDE,设备，接头没有主次之分。有颜色的边线是第一引脚，在插座上的第一引脚附近有“,Pin 1”,的字样。一般来说，,IDE,硬盘和,IDE,光驱插座的第一引脚靠近它的电源插座，插入扁平信号线时要使引脚对应起来。,软驱扁平的信号电缆为,34,芯，有颜色的边线为第一引脚，一条软驱电缆可连接两个软驱，以折线为分界点，折线的外端连接,A,驱，折线的内端连接,B,驱，另外的一端连接主板上的软驱接口，所以,A,驱和,B,驱是由软驱信号电缆来决定的，现在的,CMOS SETUP,设置程序中，可以设置,A,驱和,B,驱交换。,软驱,34,芯信号电缆插座的第一脚附近有“,Pin 1”,的字样，或有特殊的标记。一般地，,SONY,和,NEC,品牌的软驱，第一引脚靠电源端，而,Panasonic,品牌的软驱，第一引脚远离电源端，插入扁平型号电缆时要使引脚对应起来。,连接软驱信号线和电源线的步骤如下：,(1),将软驱扁平信号电缆折线的外端的第一引脚插在软驱,34,芯插座的第一引脚，作为,A,驱；折线的内端的第一引脚插在软驱,34,针插座的第一引脚，作为,B,驱，,B,驱可有可无。,(2),连接软驱的电源线，注意方向性。,连接硬盘、光驱信号线和电源线的步骤如下：,在前面把硬盘装入机箱内托架时，已经设置好,IDE,的主设备和从设备。,(1),将,IDE,扁平信号电缆按有色边线对应硬盘插座第一引脚的方向插入；,(2),将,IDE,扁平信号电缆按有色边线对应主板,IDE1,插座第一引脚的方向插入；,(3),把机箱提供的外设,D,型电源插头按指示方向插在硬盘的,D,型电源插座上,;,(4),将,IDE,扁平信号电缆按有色边线对应光驱插座第一引脚的方向插入；,(5),将,IDE,扁平信号电缆按有色边线对应主板,IDE2,插座第一引脚的方向插入；,(6),把机箱提供的外设,D,型电源插头按指示方向插在硬盘的,D,型电源插座上。,特别提示,*电源线是不能接反的！,*软驱信号线如果接反或只插了一半，在开机时，软驱上的指示灯会常亮，此时不会损坏软驱，只要关机，重新正确插入即可。,*机箱面板硬盘指示灯,HDD LED,常亮，说明硬盘信号线插反了。此时不会损坏硬盘，只要关机，重新正确插入即可。,*现在支持,UDMA/66,、,UDMA/100,、,UDMA/133,和,UDMA/150,硬盘的主板，提供了一根,80,芯的,IDE,信号电缆线，,IDE,的插座和原来是一样的，只是在原来的,40,芯的信号电缆线上增加了,40,根地线，以保证信号高速传输的稳定性。,附：双硬盘安装步骤,如果想实现硬盘整盘复制（使用,GHOST,或,PQMAGIC,软件实现硬盘复制），如果你有两个硬盘想装在一台电脑上，那么你得学会安装双硬盘。这里介绍两种方法。,方法一 用两根,IDE,信号线，步骤如下：,(1),将两个硬盘都设置为,IDE,主设备（,Master,）。,(2),用一根,IDE,信号电缆连接主板上的,IDE1,和第一硬盘。,(3),用另一根,IDE,信号电缆连接主板上的,IDE2,和第二硬盘。,(4),把机箱提供外设,D,型电源插头，插在这两个硬盘电源插座上。,(5),在,CMOS SETUP,的“,STANDARD CMOS SETUP”,（,标准,CMOS,设置）中，设置,AUTO,类型和,AUTO,模式，形式如下：,Primary Master,：,AUTO type.AUTO mode,Primary Slave,：,None,Secondary Master,：,AUTO type.AUTO mode,Secondary Slave,：,None,这样，打开电脑时，就会检测到你安装的两硬盘，并能投入运作。在使用这种方式时，光驱肯定与其中一个硬盘共用一根信号排线。,方法二 用一根,IDE,信号线，步骤如下：,(1),将一个硬盘设置为,IDE,主设备（,Master,），,另一个硬盘设置为,IDE,从设备（,Slave,），,方法参见本节“安装硬盘、光驱、软驱”。,(2),用一根有三个接头的,IDE,信号电缆一端连接主板上的,IDE1,接口，另外两个接头分别接在主硬盘（第一硬盘）和从硬盘（第二硬盘）上。,(3),把机箱提供外设,D,型电源插头，插在这两个硬盘电源插座上。,(4),在,CMOS SETUP,的“,STANDARD CMOS SETUP”,（,标准,CMOS,设置）中，设置,AUTO,类型和,AUTO,模式，形式如下：,Primary Master,：,AUTO type.AUTO mode,Primary Slave,：,AUTO type.AUTO mode,Secondary Master,：,None,Secondary Slave,：,None,这样，打开电脑时，就会检测到你安装的两硬盘，并能投入运作。,特别提示,*第一硬盘通常是安装操作系统的可以引导的硬盘，或是硬盘整盘复制时的源盘。,*第二硬盘通常是存放数据的辅助硬盘，或是硬盘整盘复制时的目标硬盘。,*如果做硬盘对拷，千万不要把源盘和目标盘弄反了，否则源盘的数据就没了。,*如果两个硬盘中信号电缆线连接好，但只有其中一个硬盘接上电源，那么对另一硬盘的访问可能会出意外（有时会出现不能访问硬盘）。,10,主板总线扩展槽插入显卡、声卡、,Modem,卡、网卡,在主板上有一个安装,AGP,显卡的,AGP,插槽，有,1,或,2,个等价的,ISA,总线槽，,36,个等价的,PCI,总线槽。一般来说，,ISA,板卡的元件面与,AGP,和,PCI,板卡的元件面是相反的，在插入短的无挡板的板卡时（如一些硬盘还原卡），一定要注意方向，否则可能会损坏板卡。,现在的显卡大多是,AGP,类型，其它的板卡绝大多数是,PCI,类型，,ISA,板卡已经逐步退出其历史舞台。,1),安装显卡（以,AGP,显卡为例）,(1),拆下,AGP,插槽对应机箱后背挡板。,(2),在,AGP,插槽上插入,AGP,显卡，注意前后均匀用力。,(3),把,AGP,显卡用螺钉固定在机箱上。,2),安装声卡（以,PCI,声卡为例）,(1),选定一个安装,PCI,显卡的,PCI,插槽，并拆下,PCI,插槽对应机箱后背挡板。,(2),在,PCI,插槽上插入,PCI,显卡，注意前后均匀用力。,(3),把声卡用螺钉固定在机箱上。,(4),用,CDROM,附带的音频连接线，将,CDROM,上,CD,音频输出，与声卡上的音频输入口连接起来。,3),安装,Modem,卡（以,PCI Modem,卡为例）,(1),选定一个安装,Modem,卡的,PCI,插槽，并拆下,PCI,插槽对应机箱后背挡板。,(2),在,PCI,插槽上插入,PCI Modem,卡，注意前后均匀用力。,(3),把,Modem,卡用螺钉固定在机箱上。,4),外置,Modem,的安装,内置,Modem,（即,Modem,卡）和外置,Modem,选用其中一种，如果选择外置,Modem,，,在机箱外面直接与串口,COM1,或,COM2,或与,USB,接口连接。,USB Modem,是由,USB,接口提供电源的，而串口,Modem,要为它插上电源。当然，,Modem,都要接入电话线。外置,Modem,状态更直观，性能更稳定，所以，很多网友喜欢外置“猫”。,5,）安装网卡,(1),选定一个安装网卡的,PCI,插槽，并拆下,PCI,插槽对应机箱后背挡板。,(2),在,PCI,插槽上插入网卡，注意前后均匀用力。,(3),把网卡用螺钉固定在机箱上。,特别提示,*主板上多个,PCI,插槽是等价的，选择插槽时，考虑散热和操作方便性。,*,CDROM,与声卡上的音频连接线，仅仅在,CDROM,播放,CD,音乐时起作用，播放,MP3,音乐和,VCD,的声音与这根音频线无关。,*显卡、声卡和,Modem,等，都必须在相应的操作系统环境下安装驱动程序，才能充分发挥性能。,Win 98,能自动为很多板卡安装驱动程序。,*这些板卡与相应的设备相连，实现其相应的功能。,11,在主板上插入机箱面板指示灯连线和喇叭连线,机箱的前面板引出一组信号连线，它们应插到主板的相应插座上，实现各自的功能，如主机电源指示灯、硬盘指示灯、复位按钮等。图,3-3,机箱面板相关连线（自左向右分别是：电源开关,POWER SW,、,复位开关,RESET SW,、,喇叭,SPEAKER,、,电源指示灯,POWER LED,、,硬盘指示灯,HDD LED,）；,如图,11-4,是主板上连接机箱面板相应的连线插座。,图,11-3,机箱面板相关连线,(1),连接喇叭。从机箱面板信号线中，找到标示为,SPEAKER,的插头，插入主板,SPEAKER,插座上。,(2),连接电源指示,LED,。,从机箱面板信号线中，找到标示为,POWER LED,的插头，插入主板,POWER LED,插座上。注意方向，插反了,LED,灯,不亮。,图,11-4,主板上连接机箱面板相应连线插座,(3),连接硬盘访问指示灯,LED,。,从机箱面板信号线中，找到标示为,HDD LED,的插头，插入主板,HDD LED,插座上。注意方向，插反了,LED,灯不亮。,(4),连接复位键,RESET,。,从机箱面板信号线中，找到标示为,RESET,的插头，插入主板,RESET,插座上。,原来,386,和,486,的机器上还有,TURBO,加速开关和,TURBO LED,，到,Pentium,及以后的机器就没有了。,12,连接机箱背面的外设连线,当你组装完一台电脑，或把电脑从一个地方搬到另一个地方时，就要把外部设备与主机连接起来，例如，显示器、键盘、鼠标、打印机、音箱、麦克风、电话线等。如图,11-5,是机箱背面的电脑外部设备连线图。具体连接步骤如下：,(1),将显示器的信号电缆连接在显卡的,15,孔,D,型插座上。,(2),鼠标插头接在主板背后的鼠标插座上（圆,6,孔,PS/2,鼠标接口，上,PS/2,口）。,(3),键盘插头接在主板背后的键盘插座上（圆,6,孔,PS/2,键盘接口，下,PS/2,口）。,图,11-5,机箱背面的电脑外部设备连线图,(4),将打印机的信号电缆连接在主板背后的并行接口的,25,孔,D,型插座上。,(5),将有源的音频插头插在声卡的音频输出插孔中。,(6),将麦克风的插头插在声卡的,Mic,插孔中。,(7),市电话线插入,Modem,的,Line In,口，由,Modem,上的,Phone,接到电话机。,（,8,）将局域网网线的,RJ45,水晶头插入网卡,RJ45,接口中。,(9),主机以及所有外部设备的电源连接，如主机、显示器、打印机、音箱等的电源线都插在电源接线板上。,如果你用的是外置调制解调器，一般串口,Modem,将它接在串口,COM2,上；若是,USB Modem,，,则连接在空闲的,USB1,或,USB2,接口上，电话线的连接与上面的步骤,7,类似。,如果你用的是串口鼠标，一般将鼠标连接在串口,COM1,上；若是,USB,鼠标，则接在空闲的,USB1,或,USB2,上。,13,开主机电源，观察是否正常,上面的工作全部完成，检查各个组件的连接无误后，打开主机和显示器电源，观察开机是否正常。开机正常时，喇叭是一声提示音（对于目前使用最广泛的,Award BIOS,而言），并且在显示器上有自检提示界面。若是几声响，则内存安装不正确或内存条有质量问题，也可能是显卡和总线槽接触不好（此时一般无显示，即黑屏）。关闭电源，处理故障后，重新开机，直到开机正常为止。,14,盖上机箱,关闭电源，盖好机箱并拧紧螺丝。,15,准备,CMOS,设置和安装软件,到这里，电脑硬件的组装已经全部结束，下面的任务是，设置,CMOS,相应参数后，进行,DOS,或,Windows,或,Linux,操作系统的安装以及,Word,、,Excel,、,WPS 2000,等应用软件的安装。,11.3,启动电脑检查硬件配置,1,观察有无异常情况,打开电脑主机和显示器电源，如无显示，硬盘或软驱的指示灯常亮，喇叭响多次提示音等，都是不正常现象，参见本章,3.5,节“常见组装问题的解决方案”。,开启电脑主机和显示器的电源后，在启动操作系统之前，一般的机器有显示三屏信息。下面以一台电脑为例，说明开启电脑时前三屏显示的内容。这台电脑的主要配置如下：,*,CPU,：,Intel P4 2.0AGHz,*,主板：技嘉,GA-8IEX,*,内存：,256MB Kingston DDR SDRAM,*,显卡：,GAINWARD GF4-MX460,*,硬盘：,MAXTOR 40GB,2,观察硬件配置,电脑自检的显示过程如下：,(1),自检显示的第一屏最上方是显卡的型号、芯片组信息及显卡上的显存容量和类型，如图,11-6,所示。,(2),自检显示的第二屏最上方是,BIOS,的版本号,(,在,CMOS SETUP,中设置的语言是中文,),，如图,11-7,所示。,图,11-6,启动电脑时的第一屏显示（显卡有关信息）,NV17 Pro VGA BIOS,Version 4.17.00.45.10,Copyright(C)1996-2002 NVIDIA Corp.,64.0MB RAM,图,11-7,启动电脑时的第二屏显示（主板系统,BIOS,有关信息）,A,ward Modular,BlOS,v6.00PG,Energy Star Ally,Copgright,(C)1984-2002,Award Software,Inc.,Intel 845E,AGPSet,B10S for 81EX F5,Check System Health!,VCore,=1.500,主处理器 ：,Intel Pentium(R)4 2.0AGHz(10020.0),内存测试 ：,262144K OK,Memory Frequency 293MHz,第一通道主：,MAXTOR 6L040J2 A93.0500,第一通道从：无,第二通道主：无,第二通道从：,ASUS CD-S520/A 1.8K,按,DEL,进入设置,/Dual BIOS/Q-Flash,06/21/2002-I845E-6A69VG0MC-00,(3),接下来是内存的自检过程，注意内存的容量。,(4),即插即用板卡的初始化，如初始化,PnP,声卡，并显示其类型等。,(5),显示探测到的硬盘品牌和型号。,(6),显示探测到的,CDROM,品牌和型号。,(7),第二屏的最下面，提示按,DEL,键进入,CMOS,设置程序。,(8),自检显示的第三屏通常是一个硬件配置表格。,自检第一屏：,显卡商标、类型、显卡,BIOS,版本号、显示缓冲内存大小和类型。图,11-6,是这台电脑开启时的第一屏显示。,自检第二屏：,BIOS,商标、版本号、芯片组类型、内存自检、探测即插即用板卡（如声卡等）、硬盘和,CD-ROM,。,图,3-7,是这台电脑开启时的第二屏显示，这屏内容可以按键盘上的“,Pause”,暂停键查看。合理设置,CMOS,参数，可以加快自检的速度，参见优化,CMOS,参数设置。,自检第三屏：,显示硬件配置表。在启动,DOS,或,Win 98,等操作系统之前，会显示一个系统硬件配置表，包括,CPU,类型和主频、,Cache,大小、内存大小，软驱、硬盘、,CDROM,、,显示器类型，串口、并口基地址，内存类型等。这屏内容可以按键盘上的“,Pause”,暂停键查看。,第三屏内容显示完后，就开始启动,DOS,或,win 98,等操作系统，进入相应的状态。启动的驱动器可能是软驱、硬盘或,CDROM,，,当硬盘还没有安装操作系统时，肯定只能从软盘或,CDROM,启动，启动后把操作系统和常用软件安装到硬盘中。,11.4,基本,CMOS,设置,在组装完电脑后，要设定日期、时间、硬盘类型、软驱类型、显示器类型，对于软跳线的主板还要设置,CPU,的倍频、外频、工作电压等，这些信息被存放在主板上的,CMOS RAM,芯片中，供电脑软件系统使用。,CMOS,设置是指用,BIOS,（,基本输入输出系统）提供的,SETUP,设置程序，设置电脑的一些的参数，并存放在,CMOS RAM,中。,CMOS RAM,由主板上的后备电池供电，它的功耗非常低，即使长时间不开机，,CMOS,中的信息也不会丢失。,1,进入,CMOS SETUP,在开机时，按住特定的热键（不同类型的,BIOS,，,热键可能不同，目前使用最广泛的是,AWARD BIOS,，,进入,CMOS,设置的热键是,Del,键）。即可进入,CMOS,设置界面。几种典型,BIOS,进入,CMOS,设置的热键见表,11-1,。,表,11-1,几种典型,BIOS,进入,CMOS,设置程序的热键,BIOS,类型,进入,BIOS SETUP,设置的热键,屏 幕 提 示,AWARD,Del,Press DEL to enter SETUP,AMI,Del,Press DEL to enter SETU
