显示仪表1.ppt

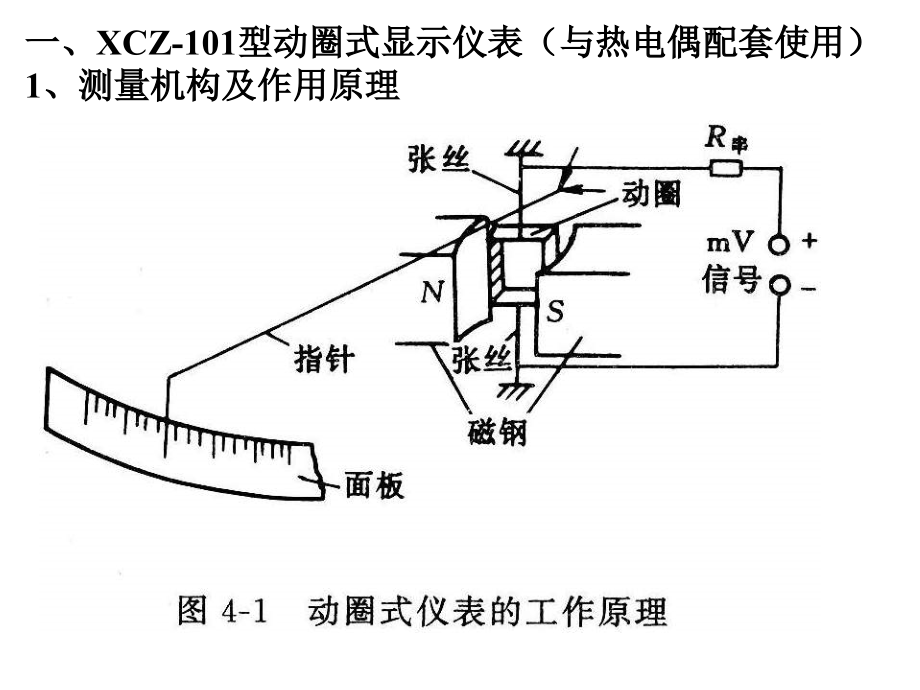

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,第四章 显示仪表,作业：,第,4,6,9,题,凡能将生产过程中各种参数指示、记录或累积的仪表统称为显示仪表（或称为二次仪表）,分类：,按所用能源可分为：电动显示仪表、气动显示仪表。,按显示方式可分为：模拟式、数字式和图象显示。,第一节 动圈显示仪表,一、,XCZ-101,型动圈式显示仪表,一、,XCZ-101,型动圈式显示仪表（与热电偶配套使用）,1,、测量机构及作用原理,2,、外接电阻和外接调整电阻,热电偶与动圈式仪表配合使用时，流过动圈的电流不仅和热电偶的热电势有关，也和回路内总的电阻有关，回路中总的电阻是表内电阻和表外电阻之和：,R,外,=R,热,+R,补,+R,铜,+R,调,实际应用时，从测温现场到仪表室的距离不同，因此连接导线的长短就不同，则电阻的数值就不同，为此，在动圈仪表进行刻度时，采用规定外线电阻数值为定值的办法来解决这个问题。,配热电偶的动圈仪,表统一规定外接电,阻为,15,，此值标,注在仪表面板上。,两根,R,补,=15,。,3,、动圈的温度补偿,用,一个锰铜丝绕制的,R,并,=50,，,热敏电阻,R,T,=68,(20),热敏电阻的特性：它的电阻值随温度的升高而下降，且呈指数规律变化。,二、,XCZ-102,型动圈式显示仪表（与热电阻配套使用）,组成：稳压电源、动圈仪表和不平衡测量电桥,1,、不平衡电桥,R,4,R,2,=R,3,(R,0,+R,t,),一般取,R,4,=R,3,R,2,=R,t0,+R,0,2,、三线制和外接调整电阻,三线制接法就是从热电阻引出三根导线，为克服,因连接导线长短不同而引,起的测量误差，一般规定,连接导线的电阻值为,5,，在实际使用时，若每根连,接导线电阻不足,5,时，则须用外接调整电阻来补足，使外接电阻凑足,5,。,三根,R,补,=5,3,、稳压电源,三、说明,1,、,XCZ,，,XCT:X-,显示；,C-,磁电，动圈；,Z-,指示；,T-,控制,2,、,注意配套，在仪表盘上注有与测温元件配套的分度号,3,、要会使用外接电阻：热电偶,R,外,=15,；,热电阻,R,外,=5,4,、,短接,第二节 自动电子电位差计,一、手动电位差计,这种方法测量热电势的结果极为准确,1,、由于用全补偿读数时，被测热电势本身引起的压降损失和导线上的压降损失都不存在，对测量结果无影响。,2,、测量结果的准确性，依赖于标准电动势及测量回路的精度而一般标准电动势和电阻可以做的准确性很高。,3,、应用了高灵敏度检流计作为监测。,二、自动电位差计的工作原理,三、自动电位差计的测量桥路,2,、量程匹配,1,、冷端温度补偿,XW,系列,三、自动电位差计的结构,第三节 自动电子平衡电桥,一、平衡电桥测温原理,二、电子自动平衡电桥,XD,（,6.3V,）,XQ,直（,1V,）,三、自动电子平衡电桥与,自动电位差计的比较,1,、输入的信号不同：电位差计是电势,电子平衡电桥是电阻,2,、两者的原理不同：不平衡，有电压输出,平衡，桥路无输出,3,、补偿问题：需要冷端补偿，两线制,不需要冷端补偿，三线制,4,、测量元件与桥路的连接方式不同：在电桥的回路中,在电桥中,5,、稳压电源：直流,直流、交流,第四节 数字显示仪表,分类：按输入信号的形式：电压型和频率型,按被测信号的点数：单点和多点,一、数字式显示仪表的原理和组成,A/D,转换：把连续变化的模拟量变换成断续变化的数字量,一台数字式显示仪表一般应具有：模,-,数转换、非线性补偿及标度变换,二、模,-,数转换,任务：把连续变化的模拟量变换成与其成比例、,断续变化的数字量,使模拟量整量化的方法：,1,、时间间隔,-,数字转换,2,、电压,-,数字转换（,V-D,转换）,3,、机械量（直线位移和角度）,-,数字转换,V-D,转换的方法很多，介绍两种：双积分型和逐次比较型,1,、双积分型,(,双斜率,),2,、,逐次比较型,三、电子计数器,计数器一般由多个双稳态触发器串联组成,时间间隔测量法,四、寄存器,寄存器的作用：把计数器的某一状态保存下来，供译码显示用。,五、显示器,数字显示的方法很多有：辉光数码管显示器、发光二极管显示器和液晶显示器,六、非线性补偿,七、标度变换,标度就是比例,第五节 新型显示记录仪表,一,、,概述以,CPU,为核心采用液晶显示的记录仪,作业：,二,、,无笔、无纸记录仪的原理及组成,第,4,5,9,题,
