结构力学3.1.ppt

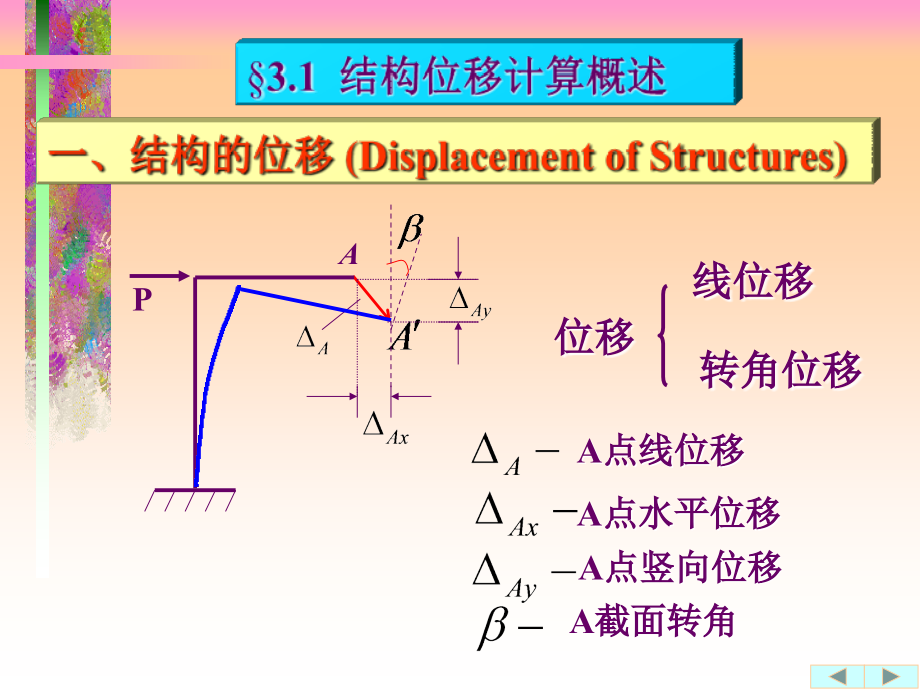

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三章,静定结构的位移计算,Displacement of Statically Determinate Structures,3.1 结构位移计算概述,一、结构的位移(,Displacement of Structures),A,位移,转角位移,线位移,A,点线位移,A,点水平位移,A,点竖向位移,A,截面转角,P,3.1 结构位移计算概述,一、结构的位移(,Displacement of Structures),A,P,引起结构位移的原因,制造误差 等,荷载,温度,改变,支座移动,还有什么原,因会使结构产,生位移?,为什么要计算,位移?,铁路工程技术规范规定:,二、计算位移的目的,(1)刚度要求,在工程上，吊车梁允许的挠度 1/600 跨度；,桥梁在竖向活载下，钢板桥梁和钢桁梁,最大挠度 1/700 和1/900跨度,高层建筑的最大位移 1/1000 高度。,最大层间位移 1/800 层高。,(2)超静定、动力和稳定计算,(3）施工要求,（3）理想联结(,Ideal Constraint)。,三、本章位移计算的假定,叠加原理适用,（,principle of superposition),(1)线弹性(,Linear Elastic),(2)小变形(,Small Deformation),四、计算方法,单位荷载法,(,Dummy-Unit Load Method),
