AutoCAD建筑制图基础教程(2016版)第2章图形显示及图形选择.ppt

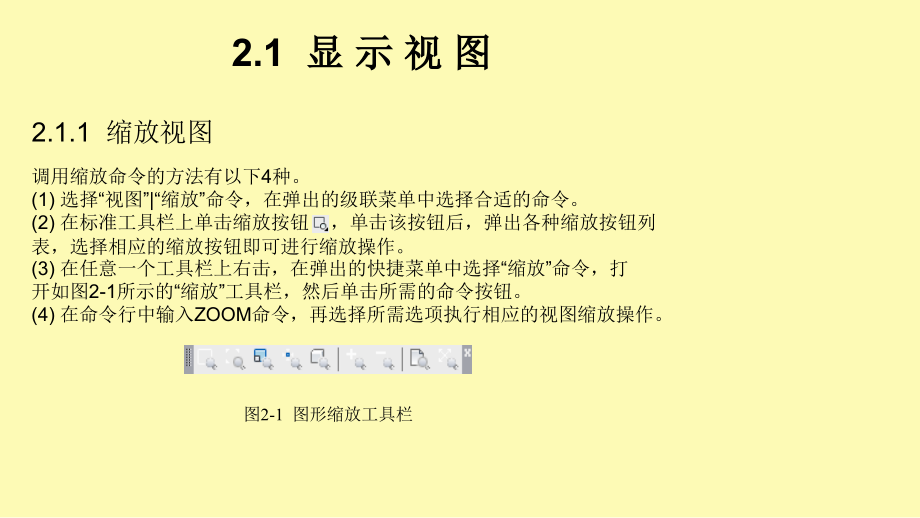

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,第,2,章 图形显示及图形选择,2.1,显 示 视 图,2.2,目标对象的选择,2.3,操 作 实 践,2.1,显 示 视 图,2.1.1,缩放视图,图,2-1,图形缩放工具栏,调用缩放命令的方法有以下,4,种。,(1),选择“视图”,|“,缩放”命令，在弹出的级联菜单中选择合适的命令。,(2),在标准工具栏上单击缩放按钮 ，单击该按钮后，弹出各种缩放按钮列表，选择相应的缩放按钮即可进行缩放操作。,(3),在任意一个工具栏上右击，在弹出的快捷菜单中选择“缩放”命令，打开如图,2-1,所示的“缩放”工具栏，然后单击所需的命令按钮。,(4),在命令行中输入,ZOOM,命令，再选择所需选项执行相应的视图缩放操作。,2.1.2,平移视图,在绘图过程中经常会遇到需要察看、绘制、修改的图像位于显示区外的情况。而此时显示的比例合适，这就需要将显示的视图进行平移。,单击“标准”工具栏中的“实时平移”按钮 ，或选择“视图”,|“,平移”,|“,实时”命令，或在命令行中输入,PAN,，按,Enter,键，则光标变成手形 ，拖动鼠标，可以对图形对象进行实时移动。,2.1.3,其他相关知识,在视图操作中除了缩放视图、平移视图这两种基本的操作外，还会遇到一些其他的操作，例如清除屏幕上点的痕迹、重新让一些圆和曲线显示得光滑一些、显示线条宽度以及关闭或打开填充显示等。,AutoCAD,提供了许多与显示相关的命令，如图形重画、图形重生成、线宽显示、关闭填充显示、重叠对象显示等。,2.2,目标对象的选择,2.2.1,设置对象选择模式,打开“选项”对话框，“选择”选项卡的“选择模式”选项组中可以设置对象选择模式。,提示：,建议初学者无特殊需要，可以不做更改，沿用系统默认值,2.2.2,点选方式,点选方式为默认的选择对象方式。在“命令,:”,提示下，,AutoCAD,在图形区的光标形状为一小方框，称为拾取框，将拾取框移到被选择对象上单击，即可选中该对象，此时目标对象由实线变成了虚线，表示已经被选中加入到选择集中，按下,Enter,键即可进行下一步操作了，点选方式可以选中多个对象。,在绘图对象十分密集的图形中，由于对象之间距离太近，或者对象之间有重叠，这样就使得选择出所需要的对象变得十分困难。在单独拾取对象时，,AutoCAD,提供循环选择对象的功能。选择时轮换拾取框中的对象，一直到所需选择的对象亮显。,2.2.3,窗口选择方式,视觉效果设置,单击“选择集”选项卡中“选择集模式”选项组内的“视觉效果设置”按钮，便会弹出“视觉效果设置”对话框。,“选择区域效果”选项组用于设置区域选择效果，可以改变窗口选择和交叉窗口选择的颜色和透明度。,“选择集预览过滤器”选项组用于指定从选择集预览中排除的对象类型。,2.2.4,交叉窗口选择方式,图,2-16,窗口选择方式效果,图,2-17,交叉窗口选择效果,交叉窗口选择与窗口选择的选择方式有些类似，也是最常用的选择方式之一。不同的就是光标在对象右方选择一角点，向左方移动鼠标形成的选择框是虚线框。只要对象与交叉窗口相交或包容在交叉窗口中，都将被加入到选择集。如图,2-16,所示是窗口选择方式效果，图,2-17,是交叉窗口选择方式效果，读者可以比较两者不同点。,2.2.5,选择的其他选项,AutoCAD,提供了多种选择方法，除去上面介绍的点选、窗口选择、交叉窗口选择外，还有一系列的可选项。它们不在菜单和工具栏中显示，在命令行“选择对象：”的提示后输入“？”或者其他非法命令，命令行会出现如下提示。,选择对象,:?,*,无效选择*,需要点或窗口,(W)/,上一个,(L)/,窗交,(C)/,框,(BOX)/,全部,(ALL)/,栏选,(F)/,圈围,(WP)/,圈交,(CP)/,编,组,(G)/,添加,(A)/,删除,(R)/,多个,(M)/,前一个,(P)/,放弃,(U)/,自动,(AU)/,单个,(SI)/,子对象,(SU)/,对象,(O),2.2.6,快速选择,使用快速选择功能可以将符合条件的对象添加到当前选择集中，也可以替换掉当前选择集。对于大规模选择位于图形不同位置的对象，例如要选择立面图上标高大于十米的所有的窗户等情况时，快速选择十分有效。,图,2-18 “,快速选择”对话框,单击“标准”工具栏上“特性”按钮 ，打开“特性”选项板，再单击右上角的“快速选择”按钮 ，打开“快速选择”对话框，如图,2-18,所示。,2.2.7,对象编组,对象编组是指将选择的对象定义为一组对象，这个选择集与普通选择集不一样，普通选择集只能保存最近的选择对象集合，而对象编组之后，编组和图形一起被保存。即使用图形作为外部参照或将它插入到另一图形中时，编组的定义仍然有效。在命令行输入,GROUP,，命令行提示如下：,命令,:GROUP,选择对象或,名称,(N)/,说明,(D):,指定对角点,:,找到,79,个,/,选择需要编组的对象,选择对象或,名称,(N)/,说明,(D):/,按回车键，完成编组,未命名组已创建。,/,系统提示,在命令行中“名称,(N),”选项可以为需要编组的对象命名，“说明,(D),”选项可以为编组的对象添加说明,输入对新编组的描述。为了便于区分编组，建议输入描述编组特征的简要信息。,2.3,操 作 实 践,以前面打开的,C:Program FilesAutodeskAutoCAD 2016SampleDatabase Connectivity db_samp.dwg,为例，首先进行缩放，运用“快速选择”方法选择出所有的文字标注，更改其颜色为蓝色并统计其数目，然后将图形另存为,Ex2-01,。,最终修改后的图形,
