驳岸、护坡.ppt

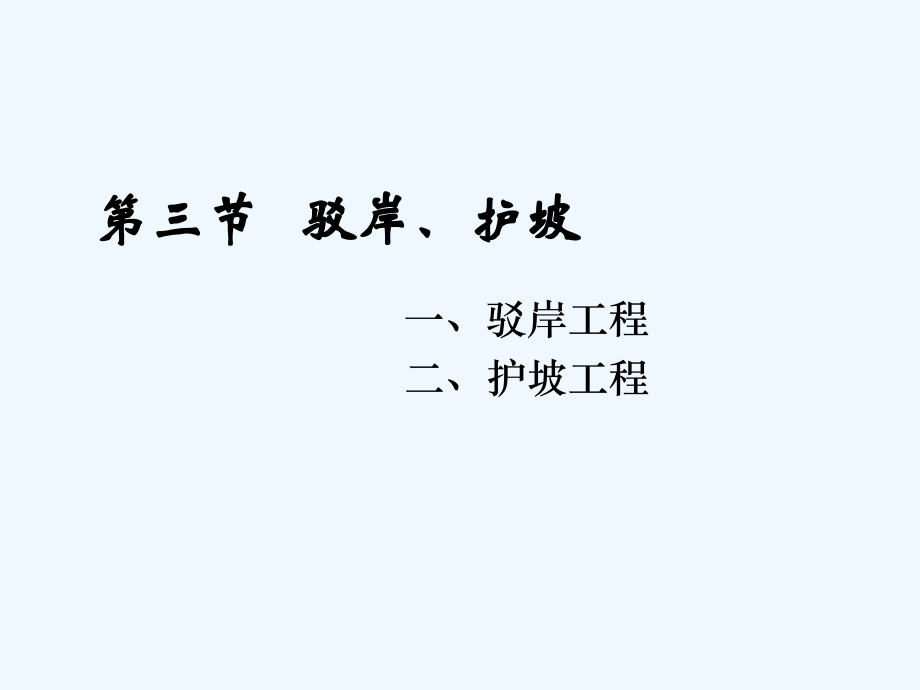

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第三节 驳岸、护坡,一、驳岸工程,二、护坡工程,一、驳岸工程,园林水体要求有稳定、美观的水岸以维持陆地和水面一定的面积比例，防止陆地被淹或水岸坍塌而扩大水面，在水体边缘必须建造驳岸与护坡,在建造驳岸或护坡时，须将实用、经济、美观统筹考虑，力求成景而不是煞风景,2,（一）驳岸的组成,1,）湖底以下地基部分；,2,）常水位至湖底部分；,3,）常水位和最高水位之间的部分；,4,）不受淹没的部分,3,（二）影响驳岸稳定的因素和处理,1,、影响因素,1,）湖底以下的地基及基础：主要是驳岸的荷载及地基的强度,2,）常水位至湖底部分：处于常年被淹状态，影响的因素是湖水浸渗及水的冲刷,3,）常水位至最高水位部分：经受周期性淹没，随水位上下的变化也形成冲刷,4,）最高水位至不被淹没的部分：主要是浪击、日晒和风化剥蚀,5,）驳岸顶部：可能因超重荷载和地面水的冲刷遭到破坏,4,2,、处理,基础被湖水冲刷掏空时的抢救方法：通过抛石护基、混凝土护脚加固、板桩护基、叠草包等方法来加固,抛石护基是在驳岸基础被冲刷以致有掏空危险，或已被掏空时的简便应急措施。,一般抛石坡度在,1,1,1,1.5,范围内，高度应大于基础面,0.51.0m,。,5,混凝土护脚也是一种较好的选择。,在基部有掏空危险的驳岸基脚外侧（临水一侧），用混凝土浇灌加固护脚。若最低水位高于基础顶面时，采用板桩护脚比较合适。,6,墙身基脚综合加固,当驳岸有可能发生严重倒塌危险，而以上方法不能奏效时，可以采用贴壁式加固。较简便的方法是用板桩紧贴原驳岸打入土中，再在板桩与原驳岸间浇灌混凝土及用块石混凝土填充。,钢筋混凝土墙裂缝修补,对于缝大于,10mm,、缝长大于,500mm,的裂缝需要进行修补。可以采用水泥砂浆、环氧树脂或环氧树脂拌和修补。,7,（三）驳岸平面位置与驳岸顶高程的确定,与城市河道接壤的驳岸按照城市河道系统规定平面位置建造,园林内部驳岸则根据湖体施工设计确定驳岸位置,在平面图上以常水位线显示水面位置。,整形式驳岸岸顶宽度一般为,30,50cm,。,岸顶高程应比最高水位高出一段以保证湖水不致因风浪拍岸而涌入岸边陆地面。,湖面广大、风大、空间开旷的地方高出多一些；湖面分散、空间内具有挡风的地形则高出少一些,8,大家有疑问的，可以询问和交流,可以互相讨论下，但要小声点,9,（四）驳岸的设计原则,结构稳定性原则,场所地域性原则,景观亲水性原则,良好生态型原则,主从关系原则,10,（五）驳岸的分类,两种类型：,按造景分类,按结构形式分类,11,1,、按造景分类,1,）自然式驳岸,假山石驳岸（如图,3,3,1,）,石矶式驳岸（如图,3,3,2,）,干砌大块石护岸（如图,3,3,3,）,12,图,3,3,1,假山石驳岸,图,3,3,2,石矶式驳岸,图,3,3,3,斜坡式干砌大块石驳岸,13,2,）人工式驳岸,冰裂式块石砌体驳岸（图,3,3,4,）,规则块石砌体驳岸）（图,3,3,5,）,板桩式驳岸（图,3,3,6,、,7,）,14,图,3,3,4,冰裂式块石砌体驳岸,图,3,3,5,规则块石砌体驳岸,15,图,3,3,6,竹驳岸,图,3,3,7,木驳岸,16,3,）混合式驳岸,规则式和自然式相结合的类型,17,2,、按结构形式分类,一般分为：重力式、悬臂式、扶垛式、桩板式等,18,重力式驳岸形式,重力式驳岸的基本结构,19,1,）浆砌块石驳岸（图,3,3,9,）,2,）木桩沉排（褥）驳岸（图,3,3,10,、,11,）,3,）条石驳岸（图,3,3,12,）,4,）混凝土竹木驳岸（图,3,3,13,、,14,）,20,图,3,3,8,、,9,浆砌块石驳岸,21,图,3,3,10,杭州花港观鱼公园驳岸（沉褥式）,22,图,3,3,11,木桩沉排驳岸,图,3,3,12,条石驳岸,23,4,）混凝土竹木驳岸,基础一般为混凝土构造。,步骤：混凝土桩（先打桩，再仿造）,做好水泥驳岸,饰面材料：,仿松皮（重量比为水泥：粗砂：氧化铁：炭黑,1,：,2,：,5,：,2,）,仿竹：,FeO,换成鉻黄（,2,5,）、不加炭黑,24,图,3-3-13,混凝土仿木桩驳岸 图,3-3-14,塑竹驳岸,25,（六）驳岸做法例图,26,27,28,29,以下是,国家建筑标准设计图集,园林驳岸断面结构详图,30,31,（七）驳岸基础的处理,1,、毛石基础：地基良好，地面承受压力在,18,吨,/m,2,；,2,、混凝土基础：地基承受压力,10,吨,/m,2,以下，如在,5,吨,/m,2,以下则加钢筋；,3,、桩基础：用于地基差之处，大工程用混凝土灌注桩。,32,（八）人工湖防漏得措施,三种做法：,1,、当湖底基层较好时，可作二步灰土湖底（冬季、雨季不宜施工）；,2,、聚乙烯薄膜防水湖底（要做好底层处理，夯平夯实，再进行面层施工）；,3,、当水面不大，防漏要求又很高时，可采用混凝土湖底。,33,二、护坡工程,河岸湖边，有时为了顺其自然不做驳岸，而改用斜坡伸向水中，利用各种材料和方式进行护坡。,护坡主要是防止滑坡、减少地面水和风浪的冲刷，确保岸坡的稳定。,护坡的类型有：,抛石、干砌石、浆砌石、混凝土预制板、钢筋混凝土板、沥青混凝土、柳框填石和草皮等。,34,1,、块石护坡,一般为浆砌和干砌两种。两种均应用砂浆勾缝（平缝宽度,40mm,，凸缝宽度,25mm,，厚度,8,10mm,）。如下列图示：,35,干砌块石护坡,36,块石斜坡护坡结构示意图,37,2,、编柳抛石护坡（也可用竹蔑框）,采用新截取的柳条呈十字交叉编织。编柳空格内抛填,20,40cm,厚的块石。块石下设,10,20cm,厚的砾石层以利于排水和减少土壤流失。柳格平面尺寸为,0.3m0.3m,或,1m1m,。厚度为,30,50cm,。,编柳时在岸坡上用铁钎开间距为,30,40cm,、深度为,50,80cm,的孔洞。在孔洞中顺根的方向打入顶面直径为,5,8cm,柳树橛子。橛顶高出块石顶面,5,15cm,38,竹蔑框填石护坡（岸）,39,3,、板桩式护坡（岸）,40,4,、预制框格护坡,一般用预制的混凝土、塑料、铁件、金属网等材料制作的框格，覆盖、固定在陡坡坡面，框格内可植草种树。,41,5,、混凝土台阶式护坡,6,、圆弧式砖砌护坡,5,6,42,7,、植物护坡,1,）草皮护坡：坡度视土质而定，一般适于坡度在,1,5,1,20,之间的缓坡。,2,）灌木护坡,43,44,8,、生态护坡,45,无砂混凝土护坡 三维土工网护坡,46,格宾网护坡 是金属线材编织的六角形网制成的网笼，内填块石，网格的大小以不漏填充的块石为限,47,思考题：,1,、驳岸的类型有哪些？驳岸的常见结构图,2,、影响驳岸稳定的因素,3,、护坡有哪些类型？,48,
