给排水设备维修保养规程.doc

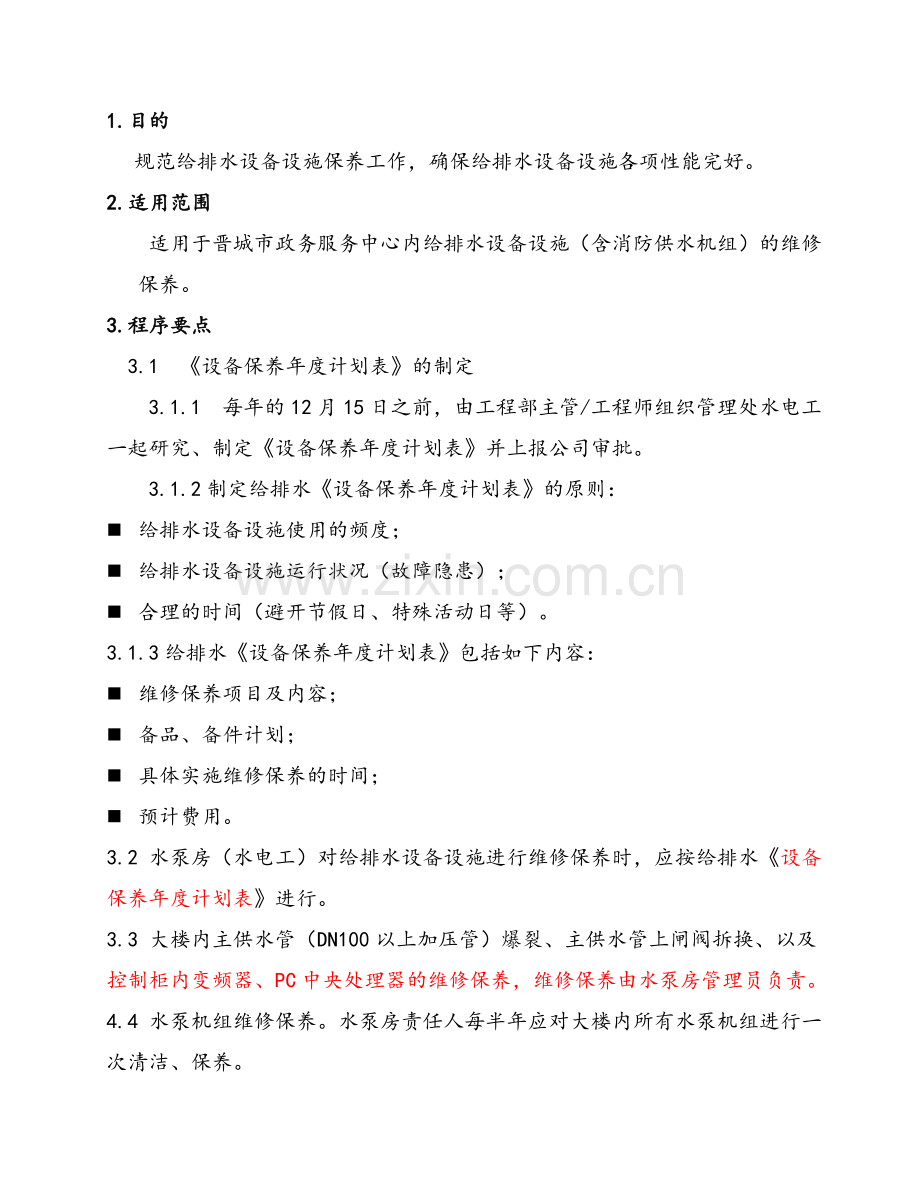

给排水设备维修保养使用说明书1.目的 规范给排水设备设施保养工作，确保给排水设备设施各项性能完好。2.适用范围 适用于晋城市政务服务中心内给排水设备设施（含消防供水机组）的维修保养。3.程序要点3.1 设备保养年度计划表的制定3.1.1 每年的12月15日之前，由工程部主管/工程师组织管理处水电工一起研究、制定设备保养年度计划表并上报公司审批。3.1.2制定给排水设备保养年度计划表的原则：n 给排水设备设施使用的频度；n 给排水设备设施运行状况（故障隐患）；n 合理的时间（避开节假日、特殊活动日等）。3.1.3给排水设备保养年度计划表包括如下内容：n 维修保养项目及内容；n 备品、备件计划；n 具体实施维修保养的时间；n 预计费用。3.2 水泵房（水电工）对给排水设备设施进行维修保养时，应按给排水设备保养年度计划表进行。3.3 大楼内主供水管（DN100以上加压管）爆裂、主供水管上闸阀拆换、以及控制柜内变频器、PC中央处理器的维修保养，维修保养由水泵房管理员负责。4.4 水泵机组维修保养。水泵房责任人每半年应对大楼内所有水泵机组进行一次清洁、保养。4.4.1 电动机维修保养：n 用500V摇表检测电动机线圈绝缘电阻是否在0.5M以上，否则应烘干处理或修复；n 检查电动机轴承有无阻滞或异常声响，如有则应更换同型号规格轴承；n 检查电动机风叶有无碰壳现象，如有则应修整处理；n 清洁电动机外壳；n 检查电动机是否脱漆严重，如脱漆严重则应彻底铲除脱落层油漆后重新油漆。4.4.2 水泵维修保养：n 检查水泵轴承是否灵活，如有阻滞现象，则应加注润滑油；如有异常磨擦声响，则应更换同型号规格轴承；n 转动水泵轴，如果有卡住、碰撞现象，则应拆换同规格水泵叶轮；如果轴承损坏严重，则应更换同规格水泵轴承；n 检查压盘根处是否漏水成线，如是则应加压盘根；n 清洁水泵外表；n 如水泵脱漆或锈蚀严重，则应彻底铲除脱落层油漆，重新刷上油漆。4.4.3 检查电动机与水泵弹性联轴器有无损坏，如损坏则应更换。4.4.4 检查水泵机组螺栓是否紧固，如松弛则应拧紧。4.5 控制柜维修保养。水泵房管理员每年的5月、11月应对楼内水泵房的控制柜进行一次清洁、保养。4.5.1 用压缩空气、干净干抹布清洁柜内所有元器件，清洁控制柜外壳，务必使柜内无积尘、无污物；4.5.2 检查、紧固所有接线头，对于烧蚀严重的接线头应更换；4.5.3 检查柜内所有线头的号码管是否清晰，是否有脱落现象，如是则应整改；4.5.4 交流接触器维修保养：n 清除灭弧罩内的碳化物和金属颗粒；n 清除触头表面及四周的污物（但不要修锉触头），烧蚀严重不能正常工作的触头应更换；n 清洁铁芯上的油污及脏物；n 检查复位调簧情况；n 拧紧所有紧固件。4.5.5 自耦减压启动器维修保养：n 用500V摇表测量绝缘电阻，应不低于0.5M，否则应进行干燥处理；n 外壳应可靠接地，如有松脱或锈蚀则应在除锈处理后，拧紧接地线。4.5.6 热继电器维修保养：n 检查热继电器上的绝缘盖板是否完整无损，如损坏则应更换；n 检查热继电器的导线接头处有无过热痕迹或烧伤，如有则整修处理，处理后达不到要求的应更换。4.5.7 自动空气开关维修保养：用500V摇表测量绝缘电阻，应不低于100M，否则应烘干处理；n 清除灭弧罩内的碳化物或金属颗粒，如果灭弧罩破裂则应更换；n 自动空气开关在闭合或断开过程中，其可动部分与灭弧室的零头应无卡住现象；n 检查触头表面是否有小的金属颗粒，如有则应将其清除，但不能修锉，只能轻轻擦拭。4.5.8 中间继电器、信号继电器维修保养： 对中间继电器、信号继电器应做模拟试验，检查二者的动作是否可靠，输出信号是否正确，如有问题则应更换同型号的中间继电器、信号继电器。4.5.9 信号灯、指示仪表维修保养：n 检查各信号灯是否正常，如有不亮则应更换相同规格的小灯泡；n 检查各指示仪表指示是否正确，如有偏差则应作适当调整，调整后偏差仍较大的则应更换同规格同型号的仪表。4.5.10 远传压力表维修保养：n 检查表内是否有积水，如有则应干燥处理；n 检查信号线接头处是否腐蚀，如腐蚀较严重则应重新焊接；n 偏差很大或信号线腐烂的远传压力表应拆换。4.6 闸阀、止回阀、浮球阀、液位控制器维修保养4.6.1 闸阀维修保养：n 检查密封胶垫处是否漏水，如漏水则应更换密封胶垫；n 检查压黄油麻绳处是否漏水，如漏水则应重新加压黄油麻油；n 对闸阀阀杆加黄油润滑；n 对锈蚀严重的闸阀（明装）应在彻底铲除底漆后重新油漆。4.6.2 止回阀维修保养：n 检查止回阀密封胶垫是否损坏，如损坏则应更换；n 检查止回阀弹簧弹力是否足够，如太软则应更换同规格弹簧；n 检查止回阀油漆是否脱落，如脱落严重则应处理后重新油漆。4.6.3 浮球阀维修保养：n 检查浮球阀密封胶垫是否老化，如老化则应更换；n 检查浮球阀连杆是否弯曲，如弯曲则应校直；n 检查浮球阀连杆插销是否磨损严重，如磨损严重则应更换。4.6.4 液位控制器维修保养：n 检查密封圈、密封胶垫是否损坏，如损坏则应更换；n 清除压力室内污物，疏通控制水道；n 检查控制杆两端螺母是否紧固，如松弛则应拧紧；n 紧固所有螺母。4.7 潜水泵或排污泵维修保养4.7.1 用500V摇表检测潜水泵或排污泵绝缘电阻是否在0.25M以上，否则应拆开潜水泵或排污泵，对线圈进行烘干处理。4.7.2 检查密封圈是否已老化，如已老化则应更换。4.7.3 检查轴承磨损情况，如转动时有明显的异常声响或有阻滞现象，则应更换同型号同规格的轴承。4.7.4 清洁潜水泵、排污泵外壳，如锈蚀严重则应在表面处理后重新油漆一遍。4.7.5 检查潜水泵、排污泵上所连接的软管是否牢固，如松弛则应紧固。拧紧潜水泵、排污泵上的所有螺母。4.8 排水管维修保养（每年10月进行一次）4.8.1 检查支持托架是否牢固，否则应加强。4.8.2 检查流向标示是否鲜明醒目，否则应整改。4.8.3 检查保护漆是否完好，如脱漆较严重则应重新油漆一遍。4.8.4 检查各连接处是否有漏水现象，如漏水则应处理（更换胶垫）。4.9 停水管理。给排水设备设施因维修保养等原因需要停水时，应由工程部主管确定停水时间，经管理处主任批准后通知客服部，由管理处客服部提前24小时通知有关用户。如因特殊情况突然停水，应在恢复供水12小时内向有关用户做出解释。4.10 水泵保养周期及内容4.10.1日常保养：3月n 泵体有无渗水、溢水n 压力表功能及接头有无漏水n 水泵试运转的检查（噪音、振动、水压）4.10.2一级保养：2季度n 润滑油质油量的检查并加油n 盘根松紧程度的检查n 轴承磨损程度检查n 泵与电机轴同心度检查n 检查电机有无振动及异常杂音、n 阀门检查保养n 检查压力表读数是否准确n 三相电表运行是否平衡4.10.3二级保养：1年n 润滑油质检查并调整油量n 调整盘根松紧程度n 检查轴承磨损情况，严重者需更换n 调整轴的同心度和灵活程度n 机座螺栓是否牢固n 阀门灵活度和渗漏情况检查保养n 检查压力表读数是否准确n 电机绝缘电阻检查n 三相电运行是否平衡n 配电控制柜的保养虹吸雨水技术系统专篇第一节：屋面建筑雨水系统分类屋面建筑雨水系统主要分类屋面建筑雨水系统主要分为重力流（87型斗）雨水系统、压力流（虹吸式）雨水系统及堰流式雨水排放系统。压力流（虹吸式）雨水系统。是我国建筑给水排水设计规范2003年版本中规范名称，专指虹吸式雨水系统。屋面雨水系统按其他标准分类方式标准：按管道的设置位置分为：内排水系统、外排水系统按屋面的排水条件分为：檐沟排水、天沟排水几无沟排水按出户横管（渠）在室内部分是否存在自由水面分：密闭系统和敞开系统。虹吸雨水系统：虹吸式系统设计流态为水的一相满流，在提高系统的流量依靠升高屋面聚水水面高度，但升高水位与原总体相对高度比例微小，因此超重现期雨水须设计溢流设施排除。第二节：建筑雨水系统的选择建筑雨水系统的选用原则：1，选择的雨水系统能尽量迅速、即使的将屋面雨水排放至室外或管道渠。屋面雨水流量设计参考使用年限的重现期的降雨量。2，超常量雨水从溢流口溢流属于非正常排水，应尽量减少或避免。3，本着既安全又经济的原则选择系统。安全范围包括：室内无集水、屋面溢水几率低、管道无漏水冒水。经济范围包括：满足安全的前提下，系统造价低，寿命长。4，在采取了足够措施能保证超重现期雨水不会流入雨水斗时，可采用堰流系统辅助。5，不允许室内地面冒水的建筑应采用密闭系统或外排水系统，不得采用敞开式雨水系统6，选择虹吸式雨水系统时需要考虑降雨量设计引起的系统安全性和经济性平衡问题。降雨量设计大，则溢流事故少，安全性好，但管径大，虹吸发生几率降低，经济性下降。降雨量设计小，则经济性好，且虹吸效果明显，但溢流事故多，安全性下降。设计中应根据实际情况以安全性第一考虑。7，屋面集水优先考虑天沟形式，雨水都置于天沟内。8，虹吸式系统应采用密闭系统。9，阳台雨水应自成系统排到室外散水或明沟，不得虹吸式屋面雨水系统相连接。10，雨水口及汇水水面低于室外雨水井检查井地面标高时，比如汽车坡道上的雨水口、窗井内雨水口等，收集的雨水应排入室内雨水集水池，采用水泵压力流系统排放。不得由重力流直接排入室外雨水检查井。11，寒冷地区尽量采用内排水系统。12，严禁屋面雨水接入室内生活污废水系统或室内生活污废水管道直接与屋面雨水系统连接。二、雨水系统的选用： 大型屋面的库房及公共建筑，若为内排水并且屋面溢流造成损害不大时，宜 采用虹吸式雨水系统。第三节：虹吸雨水系统产品1、雨水斗1.屋面排水系统应设置雨水斗，雨水斗应有权威机构测试的水力设计参考数，比如排水能力（流量）、对应的斗前水深等。未经测试的（金属或塑料）雨水斗不得使用在屋面上。2.虹吸式系统的雨水斗应采用淹没式雨水斗。雨水斗不得在系统之间借用。3.虹吸式雨水斗应设于天沟内，但DN50的雨水斗可直接埋设于屋面。4.虹吸式系统接有多斗悬吊管的立管顶端不得设置雨水斗。5.布置雨水斗的原则是雨水斗的服务面积应于雨水斗的排水能力相适应。雨水斗间距的确定还应能使建筑专业实现屋面设计坡度。6.在不能以伸缩缝为屋面雨水分水线时，应在缝两侧各设雨水斗。7.寒冷地区雨水斗宜设在冬季易受室内温度影响的屋顶范围之内。8.雨水斗受日晒强烈，材料宜为金属。2、悬吊管及其他横管1.虹吸式系统接入同一悬吊管的雨水斗应在同一标高层屋面上。2.虹吸式系统大部分排水时间是在非满流状态下运行，悬吊管宜设0.003的排空坡度。3.悬吊管及其他横管跨越建筑的伸缩缝，应设置伸缩器或金属软管。4.虹吸式雨水系统的悬吊管尽量对称于立管布置。5.排除管宜就近引出室外。3、立管1.虹吸式系统的立管管径不受悬吊管管径限制。2.立管应少转弯，不在管井中的雨水立管应靠墙、柱敷设。3.高层建筑的立管底部应设托架。4、管材与附件1.虹吸式系统应采用承压管道、管配件（包括伸缩器）和接口，额定压力不小于建筑高度静水压，并能承受0.9个大气压力的真空负压。2.虹吸式系统排出管的管材宜为承压的金属管、塑料管、钢塑复合管等。高层建筑室内雨水管不得使用污废水系统排水管材。第四节：建筑屋面雨水系统设计1、虹吸式系统的雨水斗宜在同一水平面上。各雨水立管宜单独排出室外。当受建筑条件限制时，一个以上的立管必须接入同一排出横管时，个立管宜设置出口与排出横管连接。出口的设置条件见水力计算部分。2、雨水系统若承接屋面冷却塔的排水，应间接接入，并宜排至室外雨水检查井，不可排至室外路面上。3、室外管网雨、污分流时，雨水系统不得接纳洗衣等生活污水。4、高跨雨水流至低跨屋面，当高差在一层及以上时，宜采用管道引流。5、雨水系统的管道转向处宜做顺水连接。6、承压雨水横管和立管（金属或塑料）当其直线长度较长时，应设伸缩器。伸缩器的设置参考给水部分。7、限制雨水管道敷设的空间和场所与生活排水管道部分相同。8、寒冷地区的雨水口和天沟宜考虑点热丝融雪化冰措施，电热丝的具体设置可与供应商共同商定。1、虹吸雨水系统水力计算 虹吸雨水系统计算虹吸式雨水系统常用虹吸式雨水斗口径包括：DN50、DN 63、DN75、DN110、DN160。其排水流量如下：型号公称直径设计流量（L/S）SG-50506SG-636310SG-757512SG-909022SG-11011028SG-160160662、管道计算公式 管道水头损失按 海成-威廉公式 计算悬吊管和立管管径确定。 悬吊管和立管的管径选择计算应同时满足下列条件：悬吊管最小流速不宜小于1m/s，立管最小流速不宜小于2.2m/s。管道最大流速宜小于6m/s且不得大于10m/s.系统的总水头损失（从最远斗到排出口）与出口处的速度水头之和（mH20）,不得大于雨水管径、出口的几何高差H。系统中各个雨水斗到系统出口的水头损失之间的差值，不大于10KPa，否则，应调整管径重算。同时，各节点的压力的差值不大于10KPa(DN100）。系统中的最大负压绝对值应小于：金属管：80KPa；塑料管：根据产品的力学性能而定，但不得大于70KPa如果管道水力计算中负压值超出以上规定，应调整管径（放大悬吊管径或缩小立管管径）重算。系统高度（雨水斗顶面和系统出口几何高差）H和立管管径的关系应满足：立管管径DN75，H3m;DN90，H5m。如不满足，可增加立管根数，减小管径。3、系统出口及下游管道系统出口处的下游管径应放大，流速应控制在1.8m/s内。管径按下表确定（计算坡度I取管道敷设坡度）：多斗悬吊管（铸铁管、钢管）的最大排水能力（L/S）水力坡度751001502002500.023.076.6319.5542.1076.330.033.778.1223.9451.5693.500.044.359.3827.6559.54107.960.054.8610.4930.9166.54120.190.065.3311.4933.8672.94132.220.075.7512.4136.5778.76142.820.086.1513.2639.1084.20142.820.096.5214.0741.4784.20142.820.16.8814.8341.4784.20142.82多斗悬吊管（塑料管）的最大排水能力（L/S）水力坡度901101251602002500.025.7610.2014.3027.6650.1291.020.033.12.4917.5133.8861.38111.480.044.3514.4220.2239.1270.87128.720.054.8616.1322.6143.7379.24143.920.065.3317.6724.7747.9186.80157.650.075.7519.0826.7551.7593.76170.290.086.1520.4028.6055.32100.23170.290.096.5221.6430.3458.68100.23170.290.16.8822.8131.9858.68100.23170.29当系统出口只有一个立管或着有多个立管但雨水斗在同一高度时，可设在外墙处；当两个及以上的立管接入同一排出管且雨水斗设置高度不同时，则各立管分别设出。出口设在排出管连接点的上游，先放大管径再汇合。吉博利虹吸排水系统配件及其他 虹吸排水系统配件采用专利技术，自主开发。种类齐全，主要产品：虹吸式雨水斗，管材管件，管箍管卡，及其他系统配件。概述：虹吸雨水斗为专利产品，目前拥有铝合金、不锈钢、钢塑混合三大系统多种规格的雨水斗，均可满足混凝土及金属结构屋面的需要。一、雨水斗样品图 不锈钢虹吸式雨水斗 铝合金虹吸式雨水斗 钢塑混合式虹吸雨水斗1、雨水斗外型尺寸及性能特点：规格5075110160200主要外型尺寸B1150200300380380B2130180280360360H14055809595H2200200225250250D5075110160200性能特点1. 用独特专利技术设计制造，外型美观大方，机械强度高，使用寿命长。2. 泄流量大，流态稳定、气水分离效果好。3. 优异的防腐性能，安装时无需做防腐处理。4. 采用独特机械固定方式（类似发兰结构），彻底解决雨水口的密封问题。5. 屋面预留孔洞小，安装、维护便捷。说明：本表列出的雨水斗主要外型尺寸仅供参考；2、水斗主要技术参数雨水斗型号雨水斗雨水斗规格5075110160200设计流量范围（L/S）366121240409090156出水管管径50751101602003、雨水斗主要施工工艺（1）将雨水斗座连同保护螺丝预埋在设计位置的混凝土中预埋雨水斗座时应注意预留出找坡找平层的高度。（2）旋掉保护螺丝，将表面灰尘清除干净，安装上配套螺杆，装上双面自密封胶圈。（3）铺设柔性防水卷材时将与螺杆位置相配置的地方钻孔。（4）用螺帽将卷材压环、空气挡板、雨水整流栏固定在雨水斗座上。（5）根据现场世界构造层次调节好空气挡板上的螺杆高度并锁紧。（6）将防叶罩牢固安装在螺杆上。二、管道系统概述：经大量试验数据并根据各类管材的性能特点，目前推荐使用的管材主要为优质HDPE管、不锈钢管及其他能满足虹吸雨水系统要求的优质管材，各类管材、管件的选用标准如下：1、各类型的管材均严格控制质量，保证所有部件的强度、尺寸、稳定性和耐久性等。2、管材的耐压性能满足以下要求：最大耐负压绝对值不小于0.08Mpa；最大耐正压值不小于0.35 Mpa。3、管材、管件的连接应保证虹吸雨水系统的气密性。4、所选用的管材、管件均经过严密的水力学测试。 5、高密度聚乙烯版（简称HDPE管） （1） HDPE管的性能指标在国内经近二十年的发展，HDPE管材、管件的生产设备和制造技术已达到国外先进水平，同时国家指定了相关标准和施工规范，HDPE管具有卓越的理化性能和耐腐蚀性能。与金属管相比，HDPE管同样具有一定强度、钢度、柔韧性、抗冲击性、耐腐蚀性、耐磨损性等性能。国内外的使用经验表明，HDPE管连接方便可靠、施工简单、维修少、使用寿命长、经济优势明显。HDPE材料的基本理化性能指标如下表：项目单位指标实验方法熔体流动指数G/10min(2.16kg)0.100.15GB/T3682密度G/cm0.9430.948GB/T1033拉伸屈服强度Mpa22.0GB/T1040断裂伸长度%500GB/T1040玻璃化温度（TG）-70MRSMpa8.0/10.0*GB/T6111（2）HDPE管的性能评述A、抗寒性充满水的HDPE管被冻结后，管道会随着结冰情况发生弹性伸缩，一旦冰融化，管道可自行恢复到原来状态，不会发生丝毫损坏。B、曲扰性穿越伸缩缝、沉降缝时，HDPE管的曲扰度能在一定范围内调整C、抗磨损性HDPE（高密度聚乙烯）管具有很高的抗磨损性，它的厚管壁可提供额外的保护D、热膨胀系数温度变化将使HDPE管本身物理尺寸改变，其热胀冷缩明显比其他材料管材明显，在安装设计中必须考虑可能的热胀冷缩问题。E、抗热水性温度达到80（无机械外力情况下）时，HDPE管仍可安全使用。当温度达到100时，管道能在短时间内使用。F、抗外力在室温情况下，HDPE管的抗压性能极佳。在温度很高或极端低温的条件下（约-40），管道仍能抵抗外力。G、冷凝作用HDPE是弱的热导体，短时间的冷却过程，管道不会产生结露现象。H、在火中的表现HDPE管是阻燃性物质，管道在火中燃烧不会放出有毒气体。I、牢固性HDPE管无论采用电熔焊接或热熔焊接的连接方式，起焊缝的强度均高于管材自身的强度，工作压力满足要求。J、噪音HDPE管是软性材料，E弹性模量小，管道能限制以空气或固体为载体的声音传播。若有特殊的隔音要求，可通过埋墙管，消音管。消音塑料膜的措施实现隔音效果。K、抗化学性HDPE分子结构（链烷结构）稳定，管道抗化学性很强。HDPE管的抗化学性概括如下：在室温条件下，不溶解于大部分的有机物，无机物（除浓硝酸，浓硫酸等强氧化剂除外）；在大于90的条件下，溶解于脂族，芳香族的碳氢化合物及其氯化产品。L、太阳辐射通过添加碳黑，HDPE管能抵抗由太阳紫外线引起的管材老化脆化现象防堵塞HDPE管的抗水性方面显得格外突出。具有高排水量，防沉积的特点。 M、焊接温度热塑（性）材料处理就带有很高的热效。HDPE管的焊接温度远比金属低，大约是230。简单的焊接工具即可完成处理。 N、使用范围HDPE管可设计用于排水系统。在有压条件下，HDPE管的使用取决于它的最大正、负压力负荷。注：HDPE管可使用于压力系统亦可使用于真空系统，由于虹吸雨水系统在正常工作条件下系统的部分管道处于负压状态，因此管材需进行负压检测试验，以确保管材的耐负压性能可满足设计要求。 HDPE管材 各 类 管 件一、 管道固定系统概述：根据虹吸雨水系统独特的工作原理及系统运行时会产生较大的震动，二次悬吊系统（又称“消能悬吊系统”）以其独特的技术优势得到了业内人士的一致好评，并在工程实际应用中得到大面积推广，尤其使用在HDPE管道系统中，优势更明显。HDPE管道因温度变化的产生的膨胀伸缩量的补偿，在压力流排水系统工程设计时采用固定管卡分段补偿等措施。系统特点（1） 雨水悬吊管因温度变化产生的膨胀变形分解到各固定支（吊）架之间，使变形无法目测观察，起到美观作用。（2） 将雨水悬吊管轴向伸缩产生的膨胀应力由固定支（吊）架传到消能悬吊系统上被消解，对建筑的结构本体不会造成影响。（3） 能将雨水悬吊管工作状态下的振动荷通过固定支（吊）架传递到消能悬吊系统上，利用悬吊钢结构的刚性进行消解。（4） 使管道在固定中有效减少与屋面的固定点数量，降低对屋面的破坏程度。（5） 更适合于工厂化大批生产，施工现场进行快速组装，加快施工速度；（6） 有效提高施工的精度，保证工程质量。
