防水卷材技术标准大全.docx

防水卷材 4
常用屋面工程防水做法选用表 4
常用地下工程防水做法选用表 6
防水卷材主要品种 8
1 SBS改性沥青防水卷材 9
2　APP（APAO）改性沥青防水卷材 11
3  自粘聚合物改性沥青聚酯胎防水卷材 12
4　自粘橡胶沥青防水卷材 14
5　改性沥青聚乙烯胎防水卷材 15
6　沥青防水卷材 17
7　沥青复合胎柔性防水卷材 18
8　三元乙丙橡胶（EPDM）防水卷材（硫化型） 19
9　改性三元乙丙橡胶（TPV）防水卷材 21
10　氯化聚乙烯―橡胶共混防水卷材 22
11  聚氯乙烯(PVC)防水卷材 23
12　氯化聚乙烯（CPE）防水卷材 24
13　高密度聚乙烯（HDPE）土工膜 26
14 低密度聚乙烯（LDPE）或乙烯－醋酸乙烯（EVA）土工膜 27
15 钠基膨润土防水毯 28
防水涂料 29
1   单组分聚氨酯防水涂料（S型） 30
2  多组分聚氨酯防水涂料（M型） 32
3　涂刮型聚脲防水涂料 33
4  喷涂型聚脲防水涂料 34
5  高渗透改性环氧防水涂料（KH-2） 35
6  丙烯酸酯类防水涂料 36
7  硅橡胶防水涂料 37
8  水乳型橡胶沥青微乳液防水涂料 38
9  水乳型阳离子氯丁橡胶沥青防水涂料 38
10  溶剂型SBS改性沥青防水涂料 39
11  聚合物水泥（JS）防水涂料 40
12  水泥基渗透结晶型防水涂料 42
刚性防水材料 44
防水混凝土 44
2  防水砂浆 46
金属防水板 48
1  铅合金防水卷材 48
2   保温压型金属夹芯板 49
3  非保温压型金属防水板 51
保温防水一体化 53
1.现场喷涂硬泡聚氨酯保温防水工程 53
密封材料 55
一、非定型密封材料 55
1 建筑用硅酮结构密封胶 55

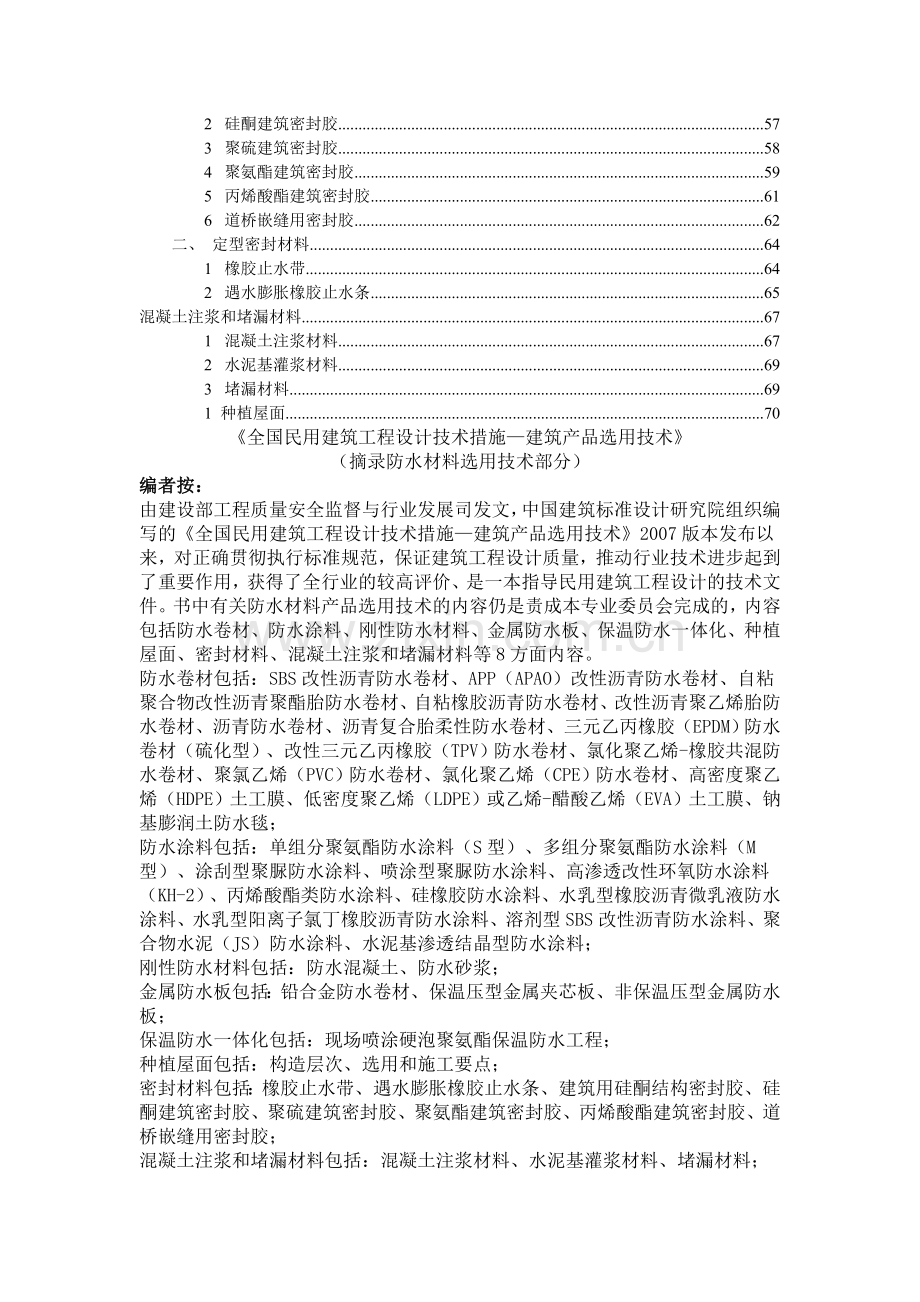

2  硅酮建筑密封胶 57
3  聚硫建筑密封胶 58
4  聚氨酯建筑密封胶 59
5  丙烯酸酯建筑密封胶 61
6  道桥嵌缝用密封胶 62
二、 定型密封材料 64
1  橡胶止水带 64
2  遇水膨胀橡胶止水条 65
混凝土注浆和堵漏材料 67
1  混凝土注浆材料 67
2  水泥基灌浆材料 69
3  堵漏材料 69
1 种植屋面 70
《全国民用建筑工程设计技术措施—建筑产品选用技术》
（摘录防水材料选用技术部分）
编者按：
由建设部工程质量安全监督与行业发展司发文，中国建筑标准设计研究院组织编写的《全国民用建筑工程设计技术措施—建筑产品选用技术》2007版本发布以来，对正确贯彻执行标准规范，保证建筑工程设计质量，推动行业技术进步起到了重要作用，获得了全行业的较高评价、是一本指导民用建筑工程设计的技术文件。书中有关防水材料产品选用技术的内容仍是责成本专业委员会完成的，内容包括防水卷材、防水涂料、刚性防水材料、金属防水板、保温防水一体化、种植屋面、密封材料、混凝土注浆和堵漏材料等8方面内容。
防水卷材包括：SBS改性沥青防水卷材、APP（APAO）改性沥青防水卷材、自粘聚合物改性沥青聚酯胎防水卷材、自粘橡胶沥青防水卷材、改性沥青聚乙烯胎防水卷材、沥青防水卷材、沥青复合胎柔性防水卷材、三元乙丙橡胶（EPDM）防水卷材（硫化型）、改性三元乙丙橡胶（TPV）防水卷材、氯化聚乙烯-橡胶共混防水卷材、聚氯乙烯（PVC）防水卷材、氯化聚乙烯（CPE）防水卷材、高密度聚乙烯（HDPE）土工膜、低密度聚乙烯（LDPE）或乙烯-醋酸乙烯（EVA）土工膜、钠基膨润土防水毯；
防水涂料包括：单组分聚氨酯防水涂料（S型）、多组分聚氨酯防水涂料（M型）、涂刮型聚脲防水涂料、喷涂型聚脲防水涂料、高渗透改性环氧防水涂料（KH-2）、丙烯酸酯类防水涂料、硅橡胶防水涂料、水乳型橡胶沥青微乳液防水涂料、水乳型阳离子氯丁橡胶沥青防水涂料、溶剂型SBS改性沥青防水涂料、聚合物水泥（JS）防水涂料、水泥基渗透结晶型防水涂料；
刚性防水材料包括：防水混凝土、防水砂浆；
金属防水板包括：铅合金防水卷材、保温压型金属夹芯板、非保温压型金属防水板；
保温防水一体化包括：现场喷涂硬泡聚氨酯保温防水工程；
种植屋面包括：构造层次、选用和施工要点；
密封材料包括：橡胶止水带、遇水膨胀橡胶止水条、建筑用硅酮结构密封胶、硅酮建筑密封胶、聚硫建筑密封胶、聚氨酯建筑密封胶、丙烯酸酯建筑密封胶、道桥嵌缝用密封胶；
混凝土注浆和堵漏材料包括：混凝土注浆材料、水泥基灌浆材料、堵漏材料；
这些内容从概述、执行标准、主要技术性能、选用要点、施工要点及参考价格等方面进行了阐述，对建筑防水工程的设计和施工是十分重要的，同时对选择优质产品、抵御假冒伪劣产品有很大的指导、参考价值，为此我们继续将其选登在会讯中，供各会员单位以及设计施工和房地产商等单位参考。

防水卷材
常用屋面工程防水做法选用表
防水
等级
防水构造做法(mm)
适用气候条件及施工方法
参考价格
（元/m2）
一级防水设防

≥3＋3厚双层SBS改性沥青卷材＋40厚钢筋混凝土刚性防水层
适用于寒冷地区，卷材宜热熔空铺
100~115
≥3＋3厚双层APP改性沥青卷材＋40厚钢筋混凝土刚性防水层
适用于炎热地区，卷材宜热熔空铺
100~115
≥1.5＋1.5厚双层三元乙丙橡胶或氯化聚乙烯-橡胶共混卷材＋40厚钢筋混凝土刚性防水层
适用于严寒或炎热地区，卷材接缝宜冷粘，空铺施工
110~130
≥1.5＋1.5厚双层改性三元乙丙橡胶（TPV）卷材+40厚钢筋混凝土刚性防水层
适用于严寒或炎热地区，卷材接缝宜焊接，空铺施工
130~150
≥1.5＋1.5厚双层聚氯乙烯卷材＋40厚钢筋混凝土刚性防水层
适用于寒冷或炎热地区，卷材接缝宜焊接，空铺施工
100~115
≥1.5厚单（或双）组分聚氨酯或聚合物水泥等防水涂膜＋≥1.5厚三元乙丙橡胶或氯化聚乙烯橡胶共混卷材＋40厚钢筋混凝土刚性防水层
适用于寒冷或炎热地区，常温涂刷涂料，卷材接缝宜冷粘，空铺施工
105~115
≥3+3厚双层改性沥青聚乙烯胎卷材+40厚钢筋混凝土刚性防水层
适用于一般地区，卷材宜热熔空铺
95~105
≥2厚自粘聚酯胎改性沥青卷材+≥1.5三元乙丙橡胶或氯化聚乙烯橡胶共混卷材+40厚钢筋混凝土刚性防水层
适用于寒冷或炎热地区，卷材接缝宜冷粘，满粘施工
105~115
二级防水设防
≥3+3厚双层SBS改性沥青卷材组合防水层
适用于寒冷地区，宜热熔满粘施工
85~100
≥3+3厚双层APP改性沥青卷材组合防水层
适用于炎热地区，宜热熔满粘施工
85~100
≥3厚SBS改性沥青卷材+40厚钢筋混凝土刚性防水层
适用于寒冷地区，宜热熔空铺施工
85~100
≥3厚APP改性沥青卷材+40厚钢筋混凝土刚性防水层
适用于炎热地区，热熔空铺施工
85~100
≥3厚高聚物改性沥青防水涂膜+≥3厚SBS或APP改性沥青卷材复合防水层
适用于寒冷或炎热地区，常温涂刷涂料，冷粘或热熔满粘卷材
85~100
≥3厚热熔型改性沥青防水涂膜+≥3厚SBS或APP改性沥青卷材复合防水层
适用于寒冷或炎热地区，边刮涂热熔改性沥青胶边滚铺卷材并展平压实
85~100
≥3厚改性沥青聚乙烯胎卷材+40厚钢筋混凝土刚性防水层
适用于一般地区，卷材宜热熔空铺
85~95
≥1.2+1.2厚双层三元乙丙橡胶或氯化聚乙烯橡胶共混卷材组合防水层
适用于严寒或炎热地区，宜采用冷粘满粘施工
90~100
≥1.2+1.2厚双层聚氯乙烯卷材组合防水层
适用于寒冷或炎热地区，卷材接缝宜焊接，卷材之间宜满粘，卷材与基层之间宜机械固定
85~95

≥1.2+1.2厚双层改性三元乙丙橡胶卷材复合防水层

适用于严寒或炎热地区，卷材接缝宜焊接，卷材之间宜冷粘，卷材与基层之间宜机械固定或满粘施工
120~130
≥1.5厚单（或双）组分聚氨酯或聚合物水泥等防水涂膜+≥1.2厚三元乙丙橡胶或氯化聚乙烯橡胶共混卷材复合防水层
适用于寒冷或炎热地区，常温涂刷涂料，并冷粘满粘卷材
90~100
≥2厚自粘聚酯胎改性沥青卷材或≥1.5厚自粘橡胶沥青卷材+≥1.2厚三元乙丙橡胶或氯化聚乙烯橡胶共混卷材复合防水层
适用于寒冷或炎热地区，宜冷粘满粘卷材
90~100
≥1.2厚三元乙丙橡胶或氯化聚乙烯橡胶共混卷材+40厚钢筋混凝土刚性防水层
适用于严寒或炎热地区，卷材接缝宜冷粘并空铺施工
90~100
≥1.2厚聚氯乙烯卷材+40厚钢筋混凝土刚性防水层
适用于寒冷或炎热地区，卷材接缝宜焊接并空铺施工
85~95
≥2厚自粘聚酯胎改性沥青卷材+40厚钢筋混凝土刚性防水层
适用于寒冷或炎热地区，宜冷粘满粘卷材
85~95
≥1.5厚单（或双）组分聚氨酯或聚合物水泥等防水涂膜+40厚钢筋混凝土刚性防水层
适用于寒冷或炎热地区，常温涂刷涂料成膜固化后，再浇筑防水混凝土
90~100
三级防水设防
≥4厚SBS改性沥青卷材防水层
适用于寒冷地区，宜热熔满粘施工
55~70
≥4厚APP改性沥青卷材防水层
适用于炎热地区，宜热熔满粘施工
55~70
≥1.2厚三元乙丙橡胶或氯化聚乙烯橡胶共混卷材防水层
适用于寒冷或炎热地区，宜冷粘满粘施工
65~75
≥1.2厚聚氯乙烯卷材防水层
适用于寒冷或炎热地区，卷材接缝宜焊接，卷材与基层之间宜机械固定法施工
60~70

≥1.2厚改性三元乙丙橡胶卷材防水层

适用于严寒或炎热地区，卷材接缝宜焊接，卷材与基层之间宜机械固定或满粘施工
85~110
≥2厚单（或双）组分聚氨酯或聚合物水泥等防水涂膜+刚性保护层
适用于寒冷或炎热地区，常温涂刷涂料，固化成膜后做刚性保护层
60~70
≥3自粘聚酯胎改性沥青卷材或≥2厚自粘橡胶沥青卷材+刚性保护层
适用于寒冷或炎热地区，宜冷粘满粘卷材后做刚性保护层
60~70
沥青防水卷材或沥青复合胎柔性防水卷材“三毡四油”防水层
适用于一般地区，应用沥青玛蹄脂粘铺三层卷材叠加构成一道防水层
45~55
≥4厚改性沥青聚乙烯胎卷材+刚性保护层
适用于一般地区，卷材宜热熔空铺
55~65

常用地下工程防水做法选用表
防水
等级
防水构造做法(mm)
施工方法
参考价格
（元/m2）
一级防水设防
混凝土自防水结构+≥3厚双层SBS或APP改性沥青卷材（Ⅱ型）或改性沥青聚乙烯胎卷材防水层
底板卷材宜热熔空铺，外墙卷材应热熔满粘
90~100
混凝土自防水结构+≥1.2厚双层三元乙丙橡胶或氯化聚乙烯橡胶共混卷材防水层
底板卷材接缝宜冷粘，空铺施工，外墙卷材接缝应冷粘，满粘施工
95~105
混凝土自防水结构+≥1.2厚双层改性三元乙丙橡胶（TPV）卷材防水层
卷材接缝宜焊接，底板卷材宜空铺，外墙卷材应满粘施工
120~140
混凝土自防水结构+≥1.2厚双层聚氯乙烯卷材防水层
卷材接缝宜焊接，底板卷材宜空铺；外墙卷材应满粘施工
90~100
混凝土自防水结构+≥0.8厚水泥基渗透结晶型防水涂层+≥4厚SBS或APP改性沥青卷材（Ⅱ型）防水层
水泥基渗透结晶型防水材料宜涂刷在混凝土自防水结构表面；底板卷材宜热熔空铺；外墙卷材应热熔满粘
100~110
混凝土自防水结构+≥0.8厚水泥基渗透结晶型防水涂层+≥1.5厚三元乙丙橡胶或氯化聚乙烯共混卷材防水层
水泥基渗透结晶型防水材料宜涂刷在混凝土自防水结构表面；底板卷材接缝宜冷粘，空铺施工；外墙卷材应冷粘，满粘施工
105~115
混凝土自防水结构+≥0.8厚水泥基渗透结晶型防水涂层+≥1.5厚聚氯乙烯卷材防水层
水泥基渗透结晶型防水材料宜涂刷在混凝土自防水结构表面；底板卷材接缝宜焊接，空铺施工；外墙卷材接缝应焊接，满粘施工
100~110
混凝土自防水结构+≥0.8厚水泥基渗透结晶型防水涂层+≥1.5厚聚氨酯或聚合物水泥或硅橡胶涂膜防水层
水泥基渗透结晶型防水材料宜涂刷在混凝土自防水结构表面，并涂刷聚氨酯或聚合物水泥或硅橡胶防水涂料
100~110
6~8厚聚合物水泥砂浆+混凝土自防水内衬结构+≥1.2厚高（或低）密度聚乙烯土工膜防水层
土工膜接缝应焊接，并铺设在初期支护与内衬砌混凝土自防水结构之间作防水层，混凝土内表面再铺抹聚合物水泥砂浆防水层
90~100
混凝土自防水结构+≥4㎏/m²的钠基膨润土防水毯（GCL-FN或GCL-JZ）防水层
防水毯接缝需搭接钉压固定在初期支护或地下连续墙上，再浇筑内衬砌混凝土自防水结构，形成自愈合防水层
100~110
二级防水设防
混凝土自防水结构+≥4厚SBS或APP改性沥青卷材（Ⅱ型）或改性沥青聚乙烯胎卷材防水层
底板卷材宜热熔空铺，外墙卷材应热熔满粘
65~75
混凝土自防水结构+≥1.5厚三元乙丙橡胶或氯化聚乙烯橡胶共混卷材防水层
底板卷材接缝宜冷粘，空铺施工；外墙卷材应冷粘，满粘施工
70~80
混凝土自防水结构+≥1.5厚聚氯乙烯卷材防水层
底板卷材接缝宜焊接，空铺施工；外墙卷材接缝应焊接，满粘施工
65~75
混凝土结构自防水+≥1.2厚单层改性三元乙丙橡胶卷材防水层
卷材接缝宜焊接，底板卷材宜空铺；外墙卷材应满粘
85~110
混凝土自防水结构+≥0.8厚水泥基渗透结晶型防水涂层
水泥基渗透结晶型防水材料宜涂刷或铺撒在混凝土表面
70~80
混凝土自防水结构+≥2厚聚氨酯或聚合物水泥或硅橡胶涂膜防水层
底板的涂料宜涂刷在混凝土垫层表面，外墙的涂料应涂刷在混凝土结构表面
60~70
混凝土自防水内衬结构+≥1.2厚高（或低）密度聚乙烯土工膜防水层
土工膜接缝应焊接，并铺设在初期支护与内衬砌混凝土自防水结构之间作防水层
60~70
三级防水设防
混凝土自防水结构
宜铺抹10~20厚水泥或聚合物水泥砂浆防水层等
10~30
注：本表所列参考价格不包括混凝土自防水结构的价格。

防水卷材主要品种
序号
材料品种
适用范围
屋面
地下
外墙
面
厕浴
间
垃圾填埋场及人工湖等
说明
1或2
SBS或APP改性沥青防水卷材（Ⅰ型）
√
×
×
△
×
热熔或热粘法接缝
1或2
SBS或APP改性沥青防水卷材（Ⅱ型）
√
√
×
△
×
热熔或热粘法接缝
3
自粘聚合物改性沥青聚酯胎防水卷材
√
√
×
△
×
用于屋面时，应为非外露
4
自粘橡胶沥青防水卷材
√
√
×
△
×
5
改性沥青聚乙烯胎防水卷材
√
√
×
△
×
6
沥青防水卷材
△
×
×
×
×
仅适用于三、四级屋面，须三或两层卷材叠加构成一道防水层
7
沥青复合胎柔性防水卷材
△
×
×
×
×
仅适用于四级屋面作防水层
8
三元乙丙橡胶（EPDM）防水卷材
√
√
×
△
△
冷粘法接缝
9
改性三元乙丙橡胶（TPV）防水卷材
√
√
×
△
√
焊接法接缝
10
氯化聚乙烯—橡胶共混防水卷材
√
√
×
△
×
冷粘法接缝
11
聚氯乙烯（PVC）防水卷材
√
√
×
△
△
焊接法接缝
12
氯化聚乙烯（CPE）防水卷材
△
√
×
△
×
冷粘法接缝
13
高密度聚乙烯（HDPE）土工膜
×
√
×
×
√
设在初期支护与内衬砌混凝土结构之间作防水层，钉压搭接法施工
14
低密度聚乙烯（LDPE）或乙烯—醋酸乙烯（EVA）土工膜
×
√
×
×
△
15
钠基膨润土防水毯
×
√
×
×
√
备注：√为首选；△为可选；×为不宜选

1 SBS改性沥青防水卷材
1.1 概述
1) 定义
该产品是以聚酯毡或玻纤毡为胎基,SBS改性沥青为浸涂层,两面覆以隔离材料制成具有低温柔性较好的防水卷材。
2) 规格
幅宽：1000㎜； 厚度：3㎜和4㎜； 长度：10m和7.5m。
3) 适用范围
适用于屋面（Ⅰ型、Ⅱ型）和地下（Ⅱ型）工程等作防水层。
1.2 主要技术性能及执行标准
执行GB18242-2000《弹性体改性沥青防水卷材》标准，按物理力学性能分为I型和Ⅱ型。其主要物理力学性能指标应符合表1.2的规定。
表1.2  SBS改性沥青防水卷材主要物理力学性能
项目
聚酯毡胎
玻纤毡胎
I型
Ⅱ型
I型
Ⅱ型
可溶物含量（g/m2）≥
3mm厚
2100
4mm厚
2900
不透水性
压力（MPa）≥
0.3
0.2
0.3
保 持 时间（min）≥
30
耐热度（℃）
90
105
90
105
无滑动、流淌、滴落
拉 力
（N/ 50mm）≥
纵向
450
800
350
500
横向
250
300
最 大 拉 力 时 延伸 率（%）≥
纵向
30
40
－
横向
低温柔度（℃）
-18
-25
-18
-25
无裂纹
1.3 选用要点
1）I型的聚酯毡胎或玻纤毡胎SBS改性沥青防水卷材，有一定的拉力，低温柔度较好。适用于一般和较寒冷地区的一般建筑作屋面防水层。当采用板岩片（彩砂）或铝箔覆面的卷材作外露屋面防水层时，无需另作保护层；若采用聚乙烯膜或细砂等覆面的卷材作外露屋面防水层时，必须涂刷耐老化性能好的浅色涂料或铺设块材、抹水泥砂浆、浇筑细石混凝土等作保护层。
2）Ⅱ型的聚酯毡胎SBS改性沥青防水卷材，具有拉力高、延伸率大、低温柔度好，耐腐蚀、耐霉变和耐候性能优良以及对基层伸缩或开裂变形的适应性较强等特点。适用于一般及寒冷地区且防水等级为I、Ⅱ、Ⅲ级的屋面和地下工程作防水层。
3）Ⅱ型的玻纤毡胎SBS改性沥青防水卷材，具有拉力较高，尺寸稳定性和低温柔度好，耐腐蚀、耐霉变和耐候性能优良等特点，但延伸率差。仅适用于一般和寒冷地区且结构稳定的一般建筑作屋面或地下工程的防水层。其厚度选用与聚酯毡胎SBS改性沥青防水卷材（Ⅱ型）相同。双层使用时，可采用一层玻纤毡胎和一层聚酯毡胎的SBS改性沥青卷材作复合防水层。
4）用于屋面或地下工程防水时，该卷材厚度的选用应符合表1.3-1的规定。
表1.3　卷材厚度选用表
防水等级
设防道数
卷材的厚度要求
屋面工程
地下工程
I级
三道或三道以上设防
每层不应小于3mm
单层:不应小于4mm
双层:每层不应小于3mm
Ⅱ级
二道设防
每层不应小于3mm
Ⅲ级
一道设防
不应小于4mm
不应小于4mm
复合设防
――
不应小于3mm
5）卷材与涂膜复合使用时，其材性应具有相容性，且卷材宜放在涂膜的上部；卷材与刚性材料复合使用时，刚性材料应放在上部。
1.4 施工要点
1) 热熔法铺贴卷材时,应用火焰加热器均匀加热卷材，当表面开始熔融至光亮黑色现象时，可立即滚铺卷材，以卷材边缘溢出均匀的沥青胶，使其搭接缝粘牢封严。厚度小于3㎜的卷材，严禁采用热熔法施工。
2）热粘法铺贴卷材时，宜用导热油加热熔化改性沥青，加热温度不应高于200℃，使用温度不应低于180℃，粘贴卷材的沥青胶厚度宜为1～1.5㎜，并应随刮涂随滚铺卷材，使其展平、粘牢、封严。
1.5 参考价格（4㎜厚）
聚酯毡胎I型：28～31元/㎡，Ⅱ型：33～36元/㎡。
玻纤毡胎I型：23～26元/㎡，Ⅱ型：28～31元/㎡。

2　APP（APAO）改性沥青防水卷材
2.1 概述
1) 定义
该产品是以聚酯毡或玻纤毡为胎基，APP改性沥青为浸涂层，两面覆以隔离材料制成具有耐热度较高的防水卷材。
2) 规格
幅宽：1000mm；厚度： 3mm和4mm；长度10m和7.5m。
3）适用范围
适用于屋面（I型、Ⅱ型）和地下（Ⅱ型）工程作防水层。
2.2 主要技术性能及执行标准
执行GB18243-2000《塑性体改性沥青防水卷材》标准，按物理力学性能分为I型和Ⅱ型。其主要物理力学性能指标应符合表2.2的规定。
表2.2   APP（APAO）改性沥青防水卷材主要物理力学性能
项目
聚酯毡胎
玻纤毡胎
I型
Ⅱ型
I型
Ⅱ型
可溶物含量（g/m2）≥
3mm厚
2100
4mm厚
2900
不透水性≥
压力（MPa）
0.3
0.2
0.3
保持 时间（min）
30
耐热度（℃）
110
130
110
130
无滑动、流淌、滴落
拉 力
（N/50mm）≥
纵向
450
800
350
500
横向
250
300
最大拉力时延
伸率（%）≥
纵向
25
40
－
横向
低温柔度（℃）
-5
-15
-5
-15
无裂纹
2.3 选用要点
1）Ⅰ型的聚酯毡胎或玻纤毡胎APP（APAO）改性沥青防水卷材，具有耐热度较高和耐腐蚀、耐霉变等性能，但低温柔度较差。适用于非寒冷地区作一般建筑工程的屋面防水层。其它要求与I型SBS卷材的内容相同。
2）Ⅱ型的聚酯毡胎APP（APAO）改性沥青防水卷材，具有拉力高、延伸率大、耐热度好，耐腐蚀、耐霉变和耐候性能优良，低温柔度较好，以及对基层伸缩或开裂变形的适应性较强等特点。适用于一般和较寒冷或较炎热地区且防水等级为I、Ⅱ、Ⅲ级的屋面、地下或道桥工程作防水层。其它要求与Ⅱ型聚酯胎SBS改性沥青防水卷材的内容相同。
3）Ⅱ型的玻纤毡胎APP（APAO）改性沥青防水卷材，具有拉力较高，尺寸稳定性和耐热度好，耐腐蚀、耐霉变、低温柔度较好和耐候性优良等特点，但无延伸率。适用于一般和较寒冷地区且结构稳定的一般工程作屋面或地下工程的防水层。其它要求与Ⅱ型SBS卷材的内容相同。
2.4 施工要点：
1) 热熔法铺贴卷材时,应用火焰加热器均匀加热卷材，当表面开始熔融至光亮黑色现象时，可立即滚铺卷材，以卷材边缘溢出均匀的沥青胶，使其搭接缝粘牢封严。厚度小于3㎜的卷材，严禁采用热熔法施工。
2）热粘法铺贴卷材时，宜用导热油加热熔化改性沥青，加热温度不应高于200℃，使用温度不应低于180℃，粘贴卷材的沥青胶厚度宜为1～1.5㎜，并应随刮涂随滚铺卷材，使其展平、粘牢、封严。
2.5 参考价格（4㎜厚）
聚酯毡胎I型：28～31元/㎡，Ⅱ型：33～36元/㎡。
玻纤毡胎I型：23～26元/㎡，Ⅱ型：28～31元/㎡。

3  自粘聚合物改性沥青聚酯胎防水卷材
3.1 概述
1) 定义
该产品是以聚合物改性沥青为基料，采用聚酯毡为胎体，粘贴面背面覆以防粘材料制成的增强自粘防水卷材。
2) 规格
面积：10㎡和15㎡；
幅宽：1000㎜；
厚度：聚乙烯膜面与细砂面：1.5㎜、2㎜和3mm；
铝箔面：2㎜和3㎜。
3）适用范围
聚乙烯膜面和细砂面自粘聚酯胎卷材适用于非外露防水工程，铝箔面自粘聚酯胎卷材可用于外露防水工程，1.5㎜厚自粘聚酯胎卷材仅用于辅助防水。
3.2 执行标准及材料类型
执行JC898-2002《自粘聚合物改性沥青聚酯胎防水卷材》标准，按物理力学性能分为I型和Ⅱ型。其主要物理力学性能指标应符合表3.2的规定。
表3.2　 自粘聚酯胎防水卷材主要物理力学性能
项   目
I型
Ⅱ型
厚度（mm）
1.5
2
3
2
3
可溶物含量（g/m2）≥
800
1300
2100
1300
2100
不透水性≥
压力（MPa）
0.2
0.3
保持时间（min）
30
耐热度
PE、S
70℃无滑动、流淌、滴落
AL
80℃无滑动、流淌、滴落
拉 力（N/50mm）≥
200
350
450
最大拉力时延伸率（%）≥
30
低温柔度（℃）
-20
-30
剪切性能（N/mm）≥
卷材与卷材
2.0或粘合面外断裂
4.0或粘合面外断裂
卷材与铝板
剥离性能（N/mm）≥
1.5或粘合面外断裂
3.3 选用要点
1）I型的自粘聚酯胎卷材本身具有自粘合的功能，施工简便，容易形成全封闭的整体防水层。该卷材还具有低温柔性好，延伸率较大，对基层伸缩或开裂变形的适应性较强和一定的自愈合功能等特点，但以塑料膜或细砂为覆面的卷材耐热度较低。仅适用于一般及中档建筑的地下工程和设有刚性保护层的屋面作防水层。单层使用时，厚度不应小于3mm；二道及二道以上设防时，每层卷材厚度不应小于2mm。当采用铝箔覆面的卷材作屋面防水层时，可直接外露而不需另做保护层。1.5mm厚的聚乙烯膜面与细砂面自粘聚酯胎防水卷材仅用做辅助防水。
2）Ⅱ型的自粘聚酯胎卷材性能与I型卷材基本相同，但其拉力较大，低温柔性更好。适用于寒冷地区中、高档建筑的地下工程和设有刚性保护层的屋面作防水层。其它要求与I型自粘聚酯胎卷材的内容相同。
3）当用于地下工程时，应满足水蒸气透湿率≤5.7×10-9g/(m2·s·Pa)的要求。
3.4 施工要点
1）采用自粘法铺贴卷材时，基层应干净、干燥，在涂刷基层处理剂并干燥后，应及时铺贴卷材，铺贴过程中应将自粘胶底面的隔离纸完全撕净，再铺贴在基层表面，然后用压辊滚压粘牢。铺贴的卷材应平整顺直，不得有扭曲和皱折现象，其搭接宽度不应小于60㎜。低温施工时，立面、大坡面及搭接部位宜采用热风机加热，加热后随即粘牢封严。
2）采用湿铺法铺贴卷材时，可在坚实、洁净、潮湿而无明水的表面铺抹10～20㎜厚水泥砂浆或5㎜左右的素水泥浆，紧接着铺贴刚撕去隔离纸的自粘卷材，卷材与卷材之间应平行对接，再拍打卷材表面、提浆，排除卷材下表面的空气，使其与砂浆紧密粘结。对卷材接缝口应先以专用密封胶填充，再骑缝粘贴120㎜宽的自粘封口条，粘贴前应将封口条和卷材接缝处上表面的隔离纸撕净，即可将其粘贴滚压粘牢封严。
3.5 参考价格
自粘聚合物改性沥青聚酯胎防水卷材参考价格见表3.5
表3.5  自粘聚合物改性沥青聚酯胎防水卷材参考价格
型号
I型
Ⅱ型
厚度（㎜）
1．5
2．0
3．0
2
3
参考价格（元/㎡）
25～28
29～32
32～35
32～35
37～40

4　自粘橡胶沥青防水卷材
4.1 概述
1) 定义
该产品是以SBS等弹性体改性沥青为基料，聚乙烯膜、铝箔等为表面材料或无膜（双面自粘），底面覆以防粘隔离纸（膜）制成的自粘橡胶沥青防水卷材。
2）规格
面积：20㎡、10㎡和5㎡；
幅宽：1000mm；
厚度：1.2mm、1.5mm和2.0mm。
3）适用范围
聚乙烯膜为表面材料的自粘卷材适用于非外露的防水工程；铝箔为表面材料的自粘卷材适用于外露的防水工程；无膜双面自粘卷材适用于辅助防水工程或卷材搭接缝的粘结材料。
4.2 执行标准及主要技术性能
执行JC840-1999《自粘橡胶沥青防水卷材》标准及GB50345-2002《屋面工程技术规范》标准。JC840-1999中按覆面材料分为聚乙烯膜、铝箔与无膜三种无胎自粘卷材。其主要物理力学性能指标应符合表4.2的规定。
表4.2　无胎自粘卷材主要物理力学性能
项  目
聚乙烯薄膜
铝箔
无膜
不透水性≥
压力（MPa）
0.2
0.1
保 持 时 间（min）
120，不透水
30，不透水
耐热度
70℃，2h，无滑动、流淌、滴落
80℃，2h，无滑动、流淌、滴落
 -
拉 力（N/50mm）≥
250
100
-
断 裂 延 伸 率（%）≥
450
200
450
低温柔度
-20℃，Φ20mm，3ｓ，180°，无裂纹
剪切性能
（N/mm）≥
卷材与卷材
2.0或粘合面外断裂
粘合面外断裂
卷材与铝板
剥离性能（N/mm）≥
1.5或粘合面外断裂
粘合面外断裂
4.3 选用要点
1）无胎自粘卷材具有低温柔性较好、延伸率大，对基层伸缩或开裂变形的适应性强和一定的自愈合功能等特点。但拉力较低，其中铝箔覆面的卷材适用于外露屋面作防水层；聚乙烯膜覆面的卷材适用于非外露屋面或地下工程作防水层。
2）单层使用时，厚度不应小于2mm；二道及二道以上设防时，每层卷材厚度不应小于1.5mm。厚度1.2mm的无胎自粘防水卷材和无膜的无胎自粘防水卷材，仅用做辅助防水。
4.4 施工要点：
1）采用自粘法铺贴卷材时，基层应干净、干燥，在涂刷基层处理剂并干燥后，应及时铺贴卷材，铺贴过程中应将自粘胶底面的隔离纸完全撕净，再铺贴在基层表面，然后用压辊滚压粘牢。铺贴的卷材应平整顺直，不得有扭曲和皱折现象，其搭接宽度不应小于60㎜。低温施工时，立面、大坡面及搭接部位宜采用热风机加热，加热后随即粘牢封严。
2）采用湿铺法铺贴卷材时，可在坚实、洁净、潮湿而无明水的表面铺抹10～20㎜厚水泥砂浆或5㎜左右的素水泥浆，紧接着铺贴刚撕去隔离纸的自粘卷材，卷材与卷材之间应平行对接，再拍打卷材表面、提浆，排除卷材下表面的空气，使其与砂浆紧密粘结。对卷材接缝口应先以专用密封胶填充，再骑缝粘贴120㎜宽的自粘封口条，粘贴前应将封口条和卷材接缝处上表面的隔离纸撕净，即可将其粘贴滚压粘牢封严。
4.5 参考价格：
2㎜厚聚乙烯薄膜覆面卷材32～35元/㎡；
2㎜厚 铝箔覆面卷材37～41元/㎡；
1.5㎜厚无胎双面粘卷材30～34元/㎡。

5　改性沥青聚乙烯胎防水卷材
5.1 概述
1) 定义
该产品是以改性沥青为基料，以高密度聚乙烯膜为胎体，以聚乙烯膜或铝箔为上表面覆盖材料，经滚压、水冷成型制成的防水卷材。
2) 规格
面积：11㎡；幅宽：1100mm；厚度：3mm和4mm；长度：10m。
3) 品种
按上表面覆盖材料分为聚乙烯膜和铝箔两种类型，按不同基料、不同上表面覆盖材料分为5个品种，见表5.1。
表5.1　 卷材品种
上表面覆盖材料
基  料
改性氧化沥青
丁苯橡胶改性氧化沥青
高聚物改性沥青
聚乙烯膜
铝箔
OEE
—
MEE
MEAL
PEE
PEAL
4）适用范围
该产品适用于工业与民用建筑的防水工程，上表面覆盖聚乙烯膜的卷材仅适用于非外露防水工程；上表面覆盖铝箔的卷材适用于外露防水工程。
5.2 执行标准及其主要技术性能指标
1）执行GB18967-2003《改性沥青聚乙烯胎防水卷材》标准。
2）按物理力学性能分为I型和Ⅱ型，其主要物理力学性能指标应符合表5.2的规定。
表5.2　改性沥青聚乙烯胎防水卷材主要物理力学性能
类别
项目
OEE
MEE
PEE
MEAL
PEAL
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
低温柔度（℃）
0
-5
-10
-15
-5
-10
-15
无裂纹
耐热度（℃）
85
85
90
90
95
85
90
90
95
无流淌、无起泡
拉力
(N/50mm)≧
纵向
100
140
100
140
100
140
200
220
200
220
横向
120
120
120
断裂延伸率
（%）≧
纵向
200
250
200
250
200
250
――
横向
不透水性
压力0.3MPa，保持时间30min，不透水
5.3 选用要点
1）OEE和MEE类防水卷材的耐紫外线及耐热性能较差，仅适用于一般地区一般建筑工程非外露屋面及地下工程作防水层。其厚度选用同SBS改性沥青防水卷材见表1.3。
2）PEE类防水卷材适用于一般及较寒冷地区的一般建筑和中档建筑工程非外露屋面与地下工程作防水层。其厚度选用同SBS改性沥青防水卷材见表1.3。
3）MEAL、PEAL防水卷材适用于外露屋面作防水层。
5.4 施工要点：
1) 热熔法铺贴卷材时,应用火焰加热器均匀加热卷材，当表面开始熔融至光亮黑色现象时，可立即滚铺卷材，以卷材边缘溢出均匀的沥青胶，使其搭接缝粘牢封严。厚度小于3㎜的卷材，严禁采用热熔法施工。
2）热粘法铺贴卷材时，宜用导热油加热熔化改性沥青，加热温度不应高于200℃，使用温度不应低于180℃，粘贴卷材的沥青胶厚度宜为1～1.5㎜，并应随刮涂随滚铺卷材，使其展平、粘牢、封严。
5.5 参考价格：
改性沥青聚乙烯胎防水卷材参考价格见表5.5
表5.5   改性沥青聚乙烯胎防水卷材参考价格（元/㎡）
卷材品种
OEE
MEE
PEE
MEAL
PEAL
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
I型
Ⅱ型
参考价（4㎜厚）
20～22
23～25
25～27
27～29
28～30
30～32
30～32
31～33
32～34
34～36

6　沥青防水卷材
6.1 概述
1）定义
该产品是以低软化点石油沥青浸渍原纸，然后用高软化点石油沥青涂盖油纸两面，再涂或撒隔离材料制成的防水卷材。
2）分类及规格
卷材按卷重和物理性能分为I型、Ⅱ型、Ⅲ型。
卷材幅宽为1000mm，其它规格可由供需双方商定。
3）适用范围
沥青防水卷材仅适用于防水等级为Ⅲ级、Ⅳ级的屋面作“三毡四油”或“两毡三油”防水屋。
6.2 执行标准及其主要物理力学性能指标
    执行GB326-2005《石油沥青纸胎油毡》标准，其主要物理力学性能指标应符合表6.2的规定。
表6.2　沥青防水卷材主要物理力学性能
项  目
指标
I型
Ⅱ型
Ⅲ型
单位面积浸涂材料总量/ g/m2 ≥
600
750
1000
不透水性
压力/MPa ≥
0.02
0.02
0.1
保持时间/min ≥
20
30
30
吸水率/% ≤
3.0
2.0
1.0
耐热度
(85±2)℃,2h涂盖层无滑动、流淌和集中性气泡
拉力/纵向N/50mm ≥
240
270
340
柔度
（18±2）℃，绕Φ20mm棒或弯板无裂纹
6.3 选用要点
1）沥青防水卷材系限制使用技术，其中I型、Ⅱ型沥青防水卷材适用于辅助防水、保护隔离层、临时性建筑防水、建筑防潮及包装等。
2）Ⅲ型沥青防水卷材不得用于防水等级为I、Ⅱ级的建筑屋面及各类地下防水工程。当用于防水等级为Ⅲ级或IV级的建筑屋面作防水层时，应分别按“三毡四油”和“两毡三油”的叠层方法与沥青玛碲脂共同组合构成一道防水设防。
3）采用叠层铺设沥青防水卷材时，粘贴层的厚度：热玛碲脂宜为1～1.5mm，冷玛碲脂宜为0.5～1mm；面层厚度：热玛碲脂宜为2～3mm，冷玛碲脂宜为1～1.5mm。玛碲脂应涂刮均匀，不得过厚或过薄。
6.4 施工要点
1）应按屋面坡度和当地最高气温选定热沥青玛碲脂的标号，其加热温度不应高于240℃，使用温度不应低于190℃。
2）叠层铺贴卷材时，热沥青玛碲脂的厚度宜为1～1.5㎜，且应随刮涂热玛碲脂随滚铺卷材，并展平压实。
3）卷材防水层表面应粘铺“绿豆砂”、抹水泥砂浆或铺砌块体材料等作保护层。

7　沥青复合胎柔性防水卷材
7.1 概述
1) 定义
该产品以沥青为基料，以两种材料复合为胎体，细砂、矿物粒（片）料、塑料膜等为覆面材料，经浸涂、滚压工艺加工制成的防水卷材。
2) 规格
幅宽：1000mm和1100mm；厚度：3mm和4mm；长度；10m和7.5m。
3) 适用范围
该产品仅适用于防水等级为Ⅳ级的屋面防水工程。
7.2 执行标准及其主要物理力学性能
执行JC/T690-1998《沥青复合胎柔性防
