地下室防水方案修整报集团61.docx

1.编制依据 21.1国家现行法律、法规 2
1.2国家现行防水标准、规范、图集 2
1.3北京市地方法规 2
1.5其他 2
2.工程概况 3
2.1工程简介 3
2.2 设计概况 3
3.施工布署 3
3.1施工组织 3
3.2施工流水段的划分 3
3.3施工组织协调 4
4.施工准备 5
4.1技术准备 5
4.2防水基层验收： 5
4.3材料准备 6
4.4机具准备 7
5.施工方法及操作工艺 7
5.1桩头防水处理工艺 7
5.2底板后浇带防水处理 8
5.3操作工艺要点 8
5.4地下室外墙卷材防水施工 10
5.5车库顶板防水 12
5.6防水工程质量验收 13
6.施工质量保证体系与措施 15
6.1质量保证体系 15
6.2施工质量管理制度和保证措施 16
7.文明、环保、安全施工和措施 18
7.1文明施工措施 18
7.2环境保护措施 18
7.3安全措施 18
8.成品保护措施 19

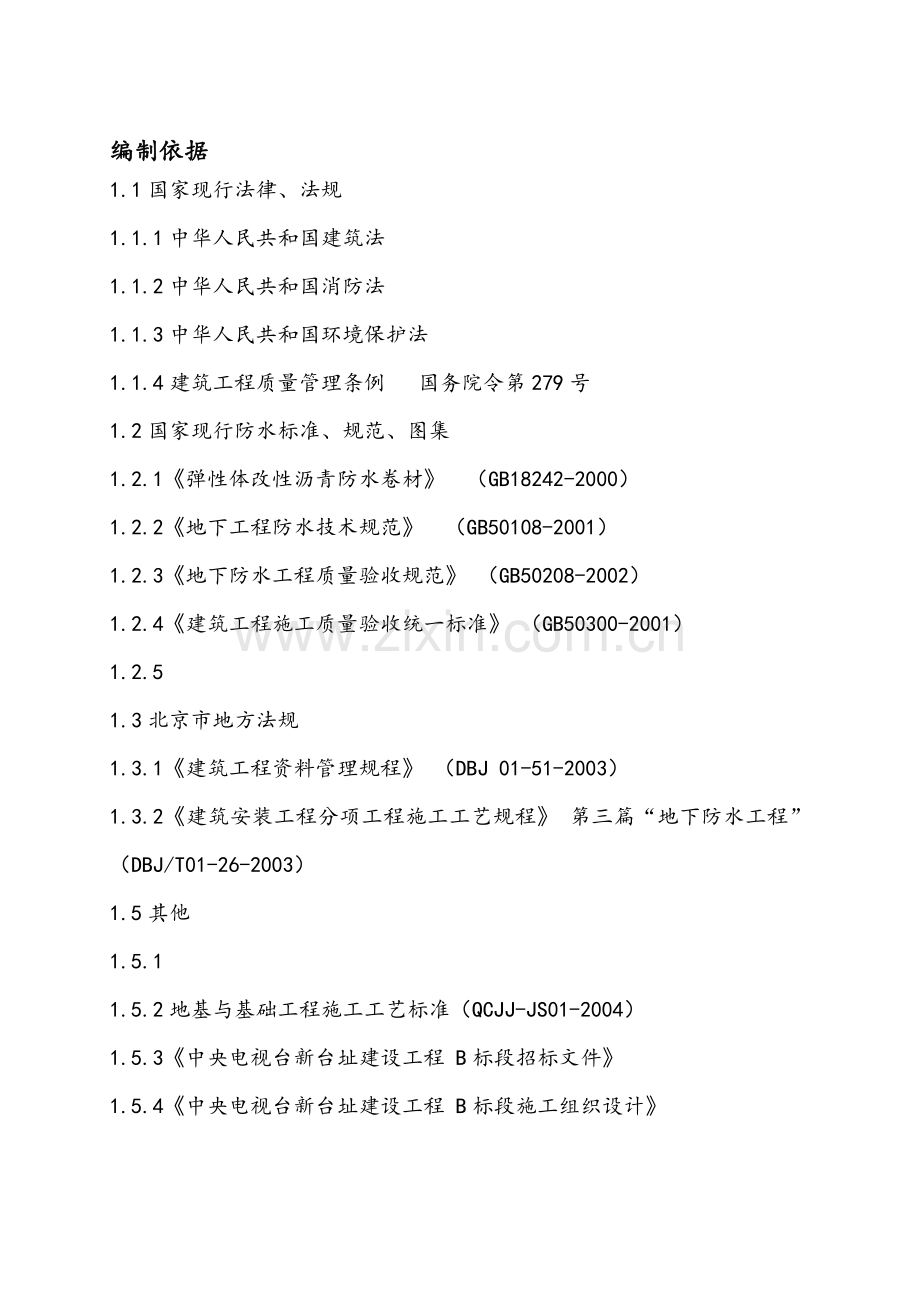

编制依据
1.1国家现行法律、法规
1.1.1中华人民共和国建筑法
1.1.2中华人民共和国消防法
1.1.3中华人民共和国环境保护法
1.1.4建筑工程质量管理条例 国务院令第279号
1.2国家现行防水标准、规范、图集
1.2.1《弹性体改性沥青防水卷材》 （GB18242-2000）
1.2.2《地下工程防水技术规范》 （GB50108-2001）
1.2.3《地下防水工程质量验收规范》 （GB50208-2002）
1.2.4《建筑工程施工质量验收统一标准》 （GB50300-2001）
1.2.5
1.3北京市地方法规
1.3.1《建筑工程资料管理规程》 （DBJ 01-51-2003）
1.3.2《建筑安装工程分项工程施工工艺规程》 第三篇“地下防水工程” （DBJ/T01-26-2003）
1.5其他
1.5.1
1.5.2地基与基础工程施工工艺标准（QCJJ-JS01-2004）
1.5.3《中央电视台新台址建设工程 B标段招标文件》
1.5.4《中央电视台新台址建设工程 B标段施工组织设计》
2.工程概况
2.1工程简介
中央电视台新台址建设工程位于朝阳路和东三环路交界处的CBD中央商务区内。地下部分有两层，建筑面积约为3万平方米；主楼采用桩筏基础，裙楼采用桩筏基础和筏板基础，桩为钻孔灌注桩。北侧地下室基底为:-11.25m；其它位置基底为-11.75m，-12.25m，-13.75m，-15.25m，最深处-20.54m。
2.2 设计概况
本工程地下室防水系统主要由：混凝土结构自防水、3厚SBS和三元乙丙防水卷材组成，各施工缝节点采用止水钢板、橡胶止水带、膨胀止水条。
地下防水系统概况表
序号
防水部位
类 别
材 质
节 点
1
基础底板
结构自防水
混凝土强度等级C40抗渗等级0.8MPa
1、灌注桩头节点
2、底板与外墙防水卷材接茬节点
卷材防水

2
地下外墙
（含车库）
结构自防水
地下外墙混凝土强度等级C40抗渗等级0.8MPa
1、结构后浇带节点
2、施工缝节点
卷材防水

3
车库屋面
卷材防水

3.施工布署
3.1施工组织
根据工程实际情况，成立防水施工领导小组。
3.2施工流水段的划分
根据整个基础地板按照下图中划分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个区域，每个区域根据施工时的实际情况划分成若干个流水段。

防水分区图
3.3施工组织协调
3.3.1内部协调
防水施工领导小组分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四个区段管理，各施工区段紧密配合，并根据进度计划、现场施工工作面的条件组织好材料、劳动力，充分利用工作面和时间组织交叉作业，避免出现突击施工，确保工期的实现。
3.3.2与外部的协调
现场防水施工领导小组所有的现场管理人员，施工人员与总包等各方必须密切配合，服从土建施工进度、施工质量管理，遵守总包方的各项管理规章制度。防水基层达到防水施工要求，办理好工序交接后才能进行防水作业；防水施工完毕并经验收合格后，交方进行保护层施工。
4.施工准备
4.1技术准备
4.1.1在防水物资进场之前，积极与建设单位、设计部门联系，认真阅读施工图纸，重点做好柔性防水层细部节点设计，为施工顺利进行创造条件。
4.1.2防水施工队进场后，对每个单项工程分别进行施工方案、施工技术标准进行分级交底，防水小组、技术负责人对现场进行书面交底，现场领导小组对施工现场技术员、质检员、技术工人进行书面、口头和现场示范操作三种不同的形式的交底。而且将交底制度，自上而下逐级进行实施，以确保每个参施人员都能明了该工程的重要性，了解工程设计的意图及详细的施工做法，确保工程质量。
4.1.3施工物资进场后严格进行各种性能的检验，检验合格后方可使用于该工程。
4.2防水基层验收：
基层应具备如下要求，才可进行防水施工：
4.2.1平面、立面卷材防水基层的要求

4.2.2桩头处防水基层要求
（1）应明确标出桩头顶、桩与承台相交处位置；
（2）应凿出桩头混凝土结构体，并使桩头、桩身表面基本平整和圆缓过渡，凹凸高差不超过10mm；
（3）用高压水枪冲洗桩头，并及时清理，桩头和桩身不得留有浮土，泥土；
（4）基坑内积水应及时清理干净，并用拖把、棉丝等擦干净和利用桩头养护时间凉干。
4.3材料准备
4.3.1各部位、各种材料均已按要求准备充足
序号
防水部位
类 别
材 质
1
基础底板
结构自防水
混凝土强度等级C40抗渗等级0.8MPa
卷材防水
2层3mm厚SBS改性沥青防水卷材
2
地下外墙
（包括车库）
结构自防水
地下外墙混凝土强度等级C40抗渗等级0.8MPa
卷材防水
防水

卷材防水
1.5mm厚三元乙丙防水卷材
3mm厚SBS改性沥青防水卷材
4.3.2所有材料应有材料出厂合格证，建委认证产品和产品鉴定证书。并确认防水卷材包装上的材料名称、出产厂家、出厂日期的有效性。
4.3.3材料进场后，按规定检查外观和厚度，做好防水卷材进场检查记录，并由本单位试验员取样复试，复试报告和产品合格证等资料一起存档。对不合格的产品严禁入场，对合格的产品应按有关规定进行保管和标识。
4.4机具准备
4.4.1中小型运输工具（材料运转小型材料采购货运汽车，人力车等车辆）配备齐全；
4.4.2热熔专用机具（大小口径燃油火焰加热器、热熔搭结封边火焰加热器、单头喷灯）配备完整；
4.4.3基层清理专用机具（高压水枪、小平铲、拖把、扫帚）准备充足；
4.4.4基层处理剂涂刷专用工具（滚动刷、毛刷、橡胶刮板）准备充足；
4.4.5卷材铺贴施工专用机具（剪刀、壁纸刀、棉线、弹线盒、钢压滚、小压滚）准备齐全；
除以上的施工机具外，还准备足够的小型手工工具，如橡胶刮板、抹子平铲等已满足施工需要。
5.施工方法及操作工艺

5.2底板后浇带防水处理
底板后浇带宽1000mm，SBS改性沥青防水卷材2层3mm厚

5.3.1底板混凝土垫层平面部位、外墙立面部位和车库顶板部位防水材料施工采用满粘法。

5.3.5底板防水层应甩出地下室外墙防水层的接头，接头的节点见下图。

预留底板卷材与外墙接茬图
5.3.6防水保护层为C20细石混凝土，按照6m×6m留设分隔缝，缝宽20mm，浇筑混凝土时不得损坏卷材防水层，否则，要及时用卷材接缝胶粘补一块卷材修补牢固，保护层的标高应严格控制。
5.4地下室外墙卷材防水施工
5.4.1施工技术要点
（1）外墙采防水卷材热熔法粘接。
（2）墙面混凝土的流痕应剔除铲平，施工缝的接茬处混凝土高低不平者应将疏松的石子剔除，用1：2.5水泥砂浆打面使其顺平，用刷子及烧碱将油污、浮尘清除干净，要求基层坚硬，无空鼓、起砂、裂缝、凹凸不平等缺陷。

墙体后浇带节点示意图
墙体后浇带防水处理的关键是预制钢筋混凝土板与结构墙体预埋件的焊接，对外防外贴法施工的外墙，在铺贴防水卷材之前，在后浇带位置设置过渡预制钢筋混凝土板，使防水卷材能够顺利通过，并防止回填的挤压。
（4）穿墙管周围用3mm厚SBS卷材做附加层，做法见下图。

穿墙管根节点防水作法图
先铺贴各阴阳角，再向大面展开；先从接茬下方自下而上铺贴卷材，再将底板外侧预留防水层粘在上部，搭接方法具体见下图。

（6）禁止互相垂直铺贴，上下卷材间搭接均错开1/3～1/2幅宽。
（7）、卷材粘接热融后立即滚铺，用钢辊压平，滚压时应排除卷材下面的空气，不得有皱折、翘边和封口不严现象，粘结牢固，接缝熔焊粘结后再用火焰及抹子在接缝边缘上均匀地加热抹压一遍，并有明显沥青条。
（8）、完工并验收合格后，在防水卷材外侧满铺50厚聚苯板作为外墙防水保护层。
5.4.2其他防水方法和措施
（1）地下室外墙和底板施工缝均采用钢板止水带进行防水处理。
（2）地下室外墙采用带止水钢板的穿墙螺栓。
（3）地下室外墙防水卷材封口处理：沿外墙通长留置60mm×20mm凹槽，立面卷材收头的端部应压入预留凹槽内，用木压条压实固定，最大钉距不应大于600mm，用嵌缝油膏将凹槽封严，见下图。
外墙防水卷材封头图
5.5.1技术要点.
（1）基层处理，刷底子油，先做卷材热熔施工方法同外墙；阴阳角位置做500mm宽附加层，车库顶板防水做法详见下图。
（2）两层SBS卷材防水层施工完成后以SBS卷材作为基层粘贴三元乙丙卷材，必须保证清洁干燥，应适量均匀涂抹胶粘剂，用冷粘法铺贴。略有凸凹不平的位置，用力滚压以保证气体彻底排除。
（3）卷材防水层完成后，检验有无渗漏积水，进行不少于24小时的蓄水试验，确认无漏后做土工布隔离层及混凝土保护层。
5.6防水工程质量验收
5.6.1防水层的施工中，每一层防水层完成后应由专业质检员进行检查,检查合格后,报监理工程师验收,验收合格后方可进行下道防水层施工。
5.6.2在施工中按规定做好分项工程的交接检查，接受监理单位的验收，并在工程隐蔽之前接受监理单位的验收，验收合格后进行下道工序的施工。
5.6.3该工程的防水验收应严格按照《地下防水工程质量验收规范》（GB50208-2002）执行。
检查及验收的关键点及方法如下：
（1）卷材防水层的施工质量检查验收数量，应按铺贴面积每100㎡抽查1处，每处10㎡，且不得少于3处。
（2）卷材防水层所用卷材及主要配套材料必须符合设计要求；检查方法：检查出厂合格证、质量检测报告和现场抽样试验报告。
（3）卷材防水层及转角处、变型缝、穿墙管道等细部做法均符合设计要求。检查方法：观察检查和检查隐蔽工程验收记录。
（4）卷材防水层的基层应牢固，基层应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角应做成圆弧形。检查方法：观察检查和检查隐蔽检查工程验收记录。卷材出现空鼓，应按斜十字形将空鼓部位切开，用热熔器加热粘平，并在上部加贴一块卷材，其边长要比切开范围大于100mm。
（5）卷材防水层的搭接缝应粘接牢固，密封严密，不得有皱褶、翘边和鼓泡等缺陷。检验方法：观察检查。
（6）卷材搭接宽度的允许偏差为－10mm。检查方法：观察和尺量检查。
5.6.4各施工缝钢板止水带、橡胶止水带、膨胀止水条安放位置准确、牢固，防止浇筑混凝土时止水带移位；
5.6.5所有穿墙管、套管、预埋件、固定装置等，必须采用预埋方法，禁止凿洞后补。
：
（1）卷材的出场合格证、质量检查报告以及现场抽样复试报告（见证取样），卷材进场外观检查记录。
（2）卷材防水层的施工记录。
（3）隐蔽检查验收记录。
（4）工程检验批质量验收记录和分项工程质量验收记录。
6.施工质量保证体系与措施
6.1质量保证体系
6.1.1项目组织机构
建立项目岗位责任制和质量监督制，明确分工职责，落实施工质量控制责任，各岗位各负其责，定期对项目各级管理人员进行考核，并与奖金直接挂钩，奖励先进、督促后进。
6.1.2项目质量保证体系
组 长： 徐增阳
副组长：高耀寿、何 刚
物资设备部
工程部
技术质量部
防水专业施工小组

安保部

6.2施工质量管理制度和保证措施
6.2.1管理目标
（1）项目经理部的质量目标：确保防水工程总体质量目标实现；
（2）技术负责人质量目标：各分项工程一次验收合格；
（3）班组长质量目标：每道工序一次验收合格；
（4）施工工人：做好每工工序的施工操作。
6.2.2过程质量预控
（1）防水施工前，研究合理的施工方案、编制有力质量检验计划等；
（2）加强对施工图、规范的学习；项目部将定期组织技术人员、现场施工管理人员进行图纸规范、强制性条文的学习，做到熟悉图纸和施工规范要求，严格按图和规范施工；
（3）施工前编制施工方案、措施交底，用以指导工程施工，并掌握方案的部署性、交底的可操作性。
（4）做好培训和交流：增强全体施工人员的质量意识，增加他们创造精品的信念；
（5）项目部对工人班组长及主要操作人员，按不同专业和不同工种进行技术、工艺、质量综合培训，未经培训或培训不合格的工人不允许进场施工。
6.2.3加强过程控制，创造“过程精品”
（1）严格按方案施工
做到对的实施都要通过方案提出 讨论 编制 审核 修改 定稿 交底 实施 检查 改进等几个步骤进行；
（2）坚持样板引路
（3）实行“三检制”和检查验收制度，执行质量过程控制程序；
（4）实行挂牌标识制度；
（5）实行质量例会制度、质量会诊制度，加强对质量通病的控制；
（6）加强对成品的保护管理。
6.2.4防水施工用材料进场严格管理
（1）进场主辅材料必须进行二次查验；防水主要材料必须具备四证，生产许可证、产品合格证、出场检测报告和质量保证书。
（2）防水材料进场检测结果未出具之前，材料严禁投入使用。
（3）严格按照国家有关标准和规范，按批量、批次抽样复检并向监理单位提供复试报告；
（4）随时接受甲方、监理单位对进场产品的抽样；
（5）严禁不合格产品进场；
（6）现场设置专职保管员对进场产品进行分类保管，确保不使用受污染和不在保质期内的材料；
（7）进场材料进行专用标识，防止材料乱用、混用。
6.2.5施工质量检验
严格执行隐蔽检查工程检查制度，每一道施工工序执行班组自检、交接检、专检；确保自检合格后报验监理验收；隐蔽工程的验收严格执行规范，认真填写隐蔽工程验收报表，并由监理工程师签字。
7.1文明施工措施
7.1.1防水材料统一管理，各种材料码放整齐，并标明材料的名称、产地等；
7.1.2施工现场严禁吸烟、饮酒、赌博，严禁吵闹、打架；
7.2环境保护措施
7.2.1对于施工现场的垃圾应及时清理到指定的区域，生活垃圾应与生产垃圾分袋装，严禁乱扔垃圾、杂物，及时清理，保持生活区的干净、整洁，严禁在工地上燃烧垃圾；
7.2.2每天施工操作完成后，必须将未用完的材料回收入库，不得随意乱扔。
7.2.3要有环保意识，汽油桶、胶粘剂桶等应摆放平稳，防止倾倒，其下应铺垫沙子，防止污染基层或土壤。
7.2.4施工所用材料有些有毒，所以施工人员使用时要注意避免沾在皮肤上，若沾上及时用乙酸乙脂棉纱擦洗，再用肥皂清水清洗。
7.2.5施工用的液体材料必须用密封的容器包装，存放材料的库房和施工现场应通风良好。
7.3安全措施
7.3.1施工所用材料多为易燃材料，库房要有充足的消防设备，而且存料、配料和施工现场必须严禁抽烟。
7.3.2施工机具用完后要及时用有机溶剂清洗干净。
7.3.3雨天、五级风(含五级)以上均不得施工。
7.3.4施工现场的电源，用电设备应由持证上岗的电工或专人操作，其他人严禁操作。
7.3.5每个施工班组在工作面上配置不少于两套干粉灭火器，每天上班前检查一遍消防器材是否齐备。
7.3.6施工人员进入现场必须戴安全帽，穿长衣胶鞋。
7.3.7夜间施工必须有足够照明。
7.3.8严禁一切违章操作。
8.1在防水层施工过程中，施工人员必须穿软底鞋，严禁穿带钉子或尖锐突出的鞋进入现场，以免破坏防水卷材。
8.2施工过程中质检员应随时、有序的进行质量检查，如发现有破损的地方要及时组织人员进行正确、可靠的修补，避免留下质量隐患。
8.3卷材防水层施工完毕自检合格后，应及时报请监理工程师进行验收。
8.4卷材防水层验收合格后，及时进行保护层的施工；在防水保护层的施工过程中每个工作面派有经验丰富的防水工现场看护防水成品，并随时提示土建施工人员的行为不能破坏防水卷材。
8.5严禁在未进行保护层的防水层上托运重型机器及物品，施工用的小推车支腿要进行包裹，推运重物时防水层上要铺设木板以保护卷材防水层。
8.6不得在已验收合格的防水层上打眼、凿洞，如必须穿透防水层时，必须提前通知技术质量部并提出合理建议报验监理工程师审批。
8.7每完成一道工序后，每个施工区域均用警戒线注明状态，同时专人看护。
8.8防水施工完毕在未做保护层之前，其他工种时刻注意不要将钢管、钢筋、木方等硬物戳在防水层上，以免将防水层戳破。
