人教版初三物理磁场对电流的作用 课件.ppt

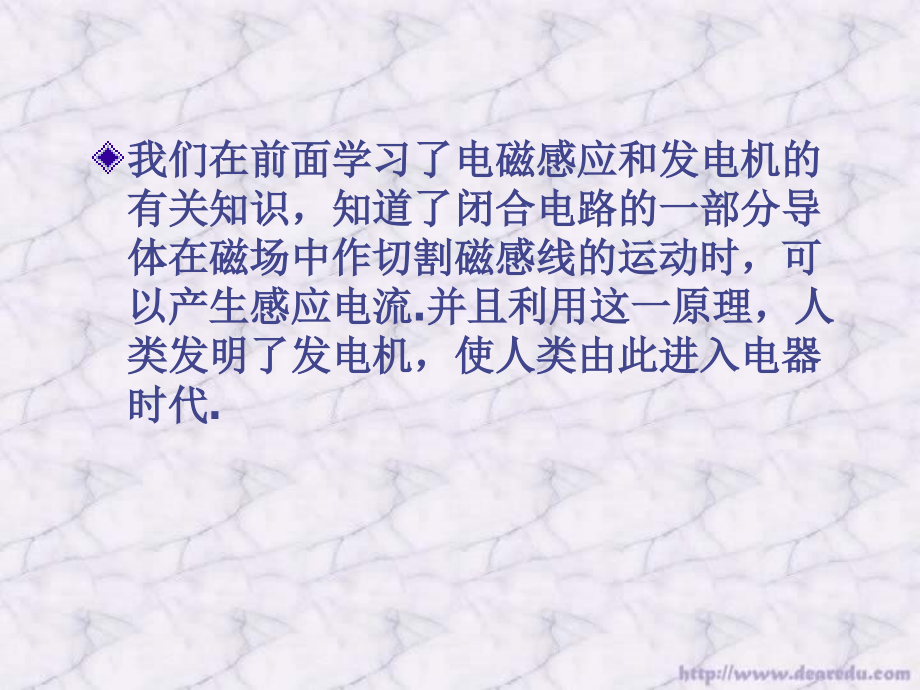

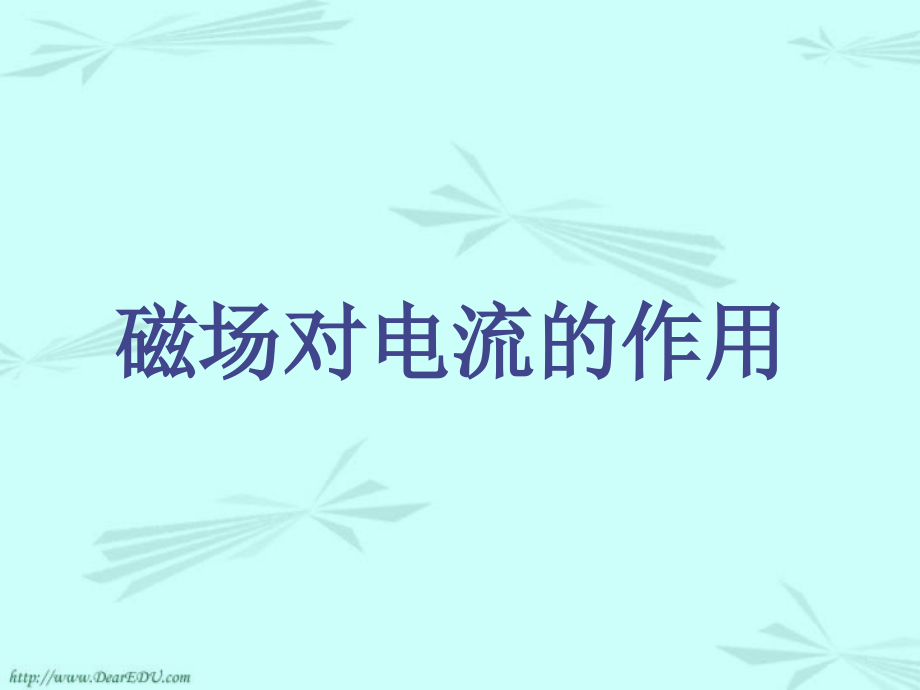

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,磁场对电流的作用,我们在前面学习了电磁感应和发电机的有关知识，知道了闭合电路的一部分导体在磁场中作切割磁感线的运动时，可以产生感应电流.并且利用这一原理，人类发明了发电机，使人类由此进入电器时代.,想一想,在奥斯特实验中我们知道了电流对磁体有力的作用，反过来，磁体对电流有无力的作用呢？,如果我们把通电导体在放在磁场中，会有怎样的现象？,实验1装置,实验1,1、闭合开关观察，原来静止在磁场中的导体运动情况.,2、磁场方向不变，改变电流方向，观察磁场中导体运动方向.,3、电流方向不变，改变磁场方向，观察磁场中导体运动方向.,4、同时改变电流方向、磁场方向，观察磁场中导体运动方向.,实验结果,1、闭合开关，原来静止在磁场中的导体发生运动.,2、磁场方向不变，改变电流方向，磁场中导体运动方向发生改变.,3、电流方向不变，改变磁场方向，磁场中导体运动方向也发生了改变.,4、同时改变电流方向、磁场方向，磁场中导体运动方向与1相同.,实验结论,1、闭合开关，原来静止在磁场中的导体发生运动.,此导体的运动状态发生了改变.,根据力是改变物体运动状态的原因，说明,通电导体在磁场受到力的作用.,实验结论,2、,磁场方向不变，,改变电流方向，磁场中导体运动方向发生改变.,说明了电流方向的改变，导致导体的受力方向发生了改变.,3、,电流方向不变，,改变磁场方向，磁场中导体运动方向与2相比也发生了改变.,说明了磁场方向的改变，导致导体的受力方向发生了改变.,总结,通电导体在磁场中受到力的作用.,磁场对通电导体作用力的方向跟电流方向和磁场方向有关.,当只改变电流方向或是指改变磁场方向时，通电导体的受到的磁场力方向发生改变.,想一想,我们知道了通电导体在磁场中受到力的作用.,如果把一个通电的线圈放在磁场里，线圈会运动吗？怎样运动？,实验2,把一个线圈放在磁场里，给线圈通电.,观察到通电线圈在磁场发生转动，但转动不能持续下去，当转动到图乙的位置时，摆几下便停下来.,实验2（图甲）,实验2（图乙）,想一想,线圈为什么会在磁场里发生转动？,线圈为什么停止在与磁场方向垂直的位置不动？,实验结论,通电线圈在磁场中受到力的作用.,在磁场力的作用下，绕着转轴转动,.,ab,段电流方向由,a,向,b,，,受力方向向上；,cd,段电流方向由,c,向,d,，,受力方向向下.,这样就使得线圈,abcd,顺时针转动.,实验结论,ab,段电流方向由,a,向,b,，,受力方向向上；,cd,段电流方向由,c,向,d,，,受力方向向下.,ab,段、,cd,段的电流方向、受力方向没有发生改变.,通电线圈,abcd,转动到与磁场方向垂直的位置时，受力平衡，在这个位置停下.,能量的转化,通电导体和通电线圈在磁场力作用下运动时，电能转化为机械能,.,
