碳弧气刨碳棒使用的基础知识课件.ppt

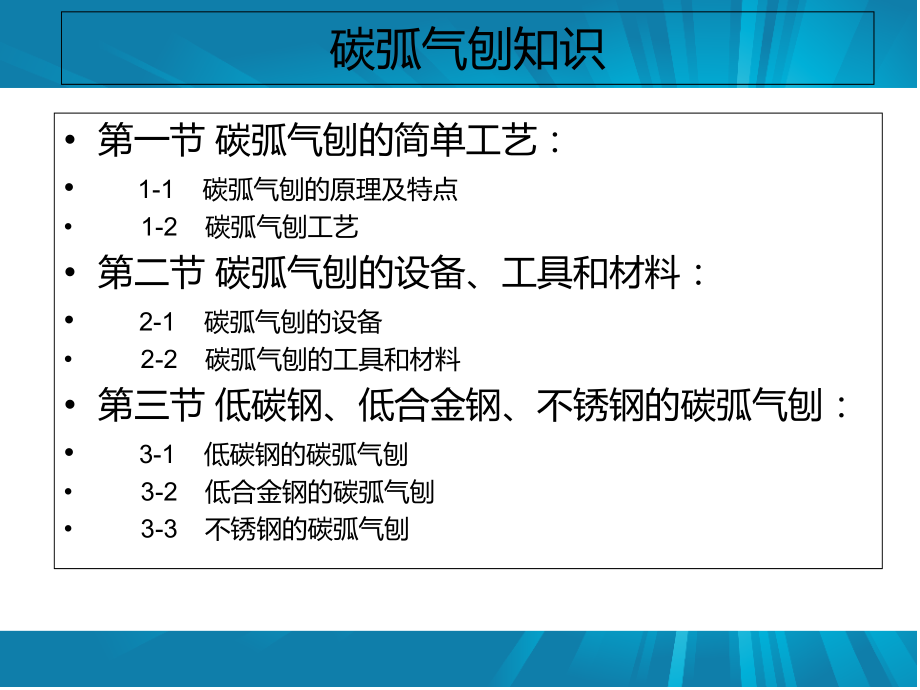

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,碳弧气刨碳棒使用的基础知识,碳弧气刨知识,第一节 碳弧气刨的简单工艺：,1-1 碳弧气刨的原理及特点,1-2 碳弧气刨工艺,第二节 碳弧气刨的设备、工具和材料：,2-1 碳弧气刨的设备,2-2 碳弧气刨的工具和材料,第三节 低碳钢、低合金钢、不锈钢的碳弧气刨：,3-1 低碳钢的碳弧气刨,3-2 低合金钢的碳弧气刨,3-3 不锈钢的碳弧气刨,碳弧气刨碳棒的工作原理,碳弧气刨碳棒的工作原理,利用碳棒或石墨与工件间产生的电弧将金属熔化，并用压缩空气将其吹掉，实现在金属表面上加工沟槽的方法.,碳弧气刨原理及特点,碳,弧气刨的应用,清焊根,返修焊件时清除缺陷,开焊接坡口，特别是中、厚板对接坡口，管对接U形坡口。,清理铸件毛边、飞刺、浇冒口及铸件中的缺陷,切割不锈钢中、薄板,碳弧气刨的缺点：,烟雾污染,粉尘污染,弧光辐射,噪音较大,操作不当易引起槽道增碳,对操作者的技术要求高,碳弧气刨工艺参数,极性：一般都用直流电源,极性：采用直流电源时，焊件与电源输出端正、负极的接法,焊件接电源正极，焊条接电源负极的接法叫正接，也称正极性,焊件接电源负极，焊条接电源正极的接法叫反接，也称反极性,一般采用直流反接，这样电弧稳定，熔化金属的流动性较好，凝固温度较低，电弧发出连续的刷刷声，刨槽宽窄一致，光滑明亮。若极性接错，电弧不稳且发出断续的嘟嘟声。,碳棒的直径与电流I=(30-50)d,钢板厚度与碳棒直径之间的关系,：,碳弧气刨工艺参数,常见碳棒规格与选用电流：,碳弧气刨工艺参数,碳弧气刨工艺参数,刨削速度:0.5-1.2m/min,刨削速度对刨槽尺寸、表面质量都有一定的影响，速度太快会造成碳棒与金属相碰，使碳粘于刨槽顶部，形成所谓“夹碳”的缺陷。随着刨削速度的增大，刨削深度将减少。引弧时刨削速度稍慢。,电弧长度：1-2mm,碳弧气刨时，弧长过长，电弧不稳定，易熄弧或槽道不整齐。弧短有利于提高生产效率。但过短易引起：“夹碳”缺陷。,碳棒倾角：25-45,碳棒与刨件沿刨槽方向的夹角称为碳棒倾角。倾角大小主要会影响刨槽深度和刨削速度，倾角增大，则刨削深度增加，刨削速度减小。,碳棒伸出长度80-100mm,碳棒从钳口到电弧端的长度为伸出长度。伸出的长度越长，钳口离电弧就越远，压缩空去吹到熔池的风力就不足，不能将融化金属顺利吹除；另一方面伸出长度越长，碳棒的电阻越大，烧损也就快。但伸出长度太短，会引起操作不方便。,一般碳棒伸出长度为80100mm，当碳棒烧损到3040mm时，就需调整伸出长度。,碳弧气刨设备、工具,设备：,电源、压缩空气源、储气罐,工具：气刨矩,工具：,碳棒（通常都是实心镀铜碳棒）：圆形、扁形、,焊接生产中常用圆形和矩形（扁）碳棒两种。,圆形碳棒:主要用于焊缝的清根、背面开槽及清除焊接缺陷等；,矩形碳棒:用于刨除构件上残留的临时焊道和焊疤、清除焊缝的余高以及碳弧切割；,连接形碳棒:适合用于自动或手动型焊枪，连续进给，可以减少使用时残余的碳棒损失，刨槽精度高、平滑均匀、稳定性好，效率高。对碳棒的要求是导电良好、耐高温、不易折断和价格低廉等。一般采用镀铜实心碳棒，镀铜层厚度为0.30.4mm,碳棒的型号和规格及额定工作电流见JB/TB154-1999,碳棒在保管时应保持干燥。使用前如发现碳棒受潮，应烘干后才能使用，烘干温度180C左右，保温10小时。,碳棒图片,“顺亮”牌镀铜石磨碳棒质地硬，不易受外界环境的的变换而变换，不易变形，有良好的化学稳定性，抗酸能力强，不与强碱反应，抗碱能力较差，在高温下能腐蚀分解棒体。,“顺亮”牌镀铜石磨碳棒是碳棒品牌中抗折性强度高，随着元件温度的升高而变硬度越大。元件的电阻值，通过电阻率真反映，是按部颁标准规定在25微欧.米测定的。,元件的表面负荷电流密度与黑碳棒的原料配方和压制密度有密切关系，可以根据需要任意调整。,成为当今应用最广泛的非金属材料。切割钢铁时，不需要像氧一乙炔焰切割那样使用易燃、易爆气体，成本低，操作使用安全。可以用电弧切割的方法加工多种不能用气割加工的金属，如铸铁、不锈钢、铜、铝等，效率高，且均能得到较为理想的效果。,碳弧气刨常见的缺陷和预防措施,粘渣：主要由于压缩空气压力过小引起，刨削速度与电流配合不当，刨削速度太慢或倾角过小等因素亦会造成粘渣。,产生粘渣应用扁铲或手提砂轮清除。,刨槽不正或深浅不匀主要是由于操作不当引起的。,碳弧气刨常见的缺陷和预防措施,铜斑：由于碳棒表面铜层质量欠佳，操作时铜层剥落熔化后粘附在刨槽内。焊前必须彻底清除，以免影响焊接质量。,烧穿：对于薄板（小于5或6mm)容易烧穿，应选用较小直径的碳棒，配合较低的电流，采用较高的气刨速度和合适的倾角，可以防止烧穿。,
