第十六章电压电阻.ppt

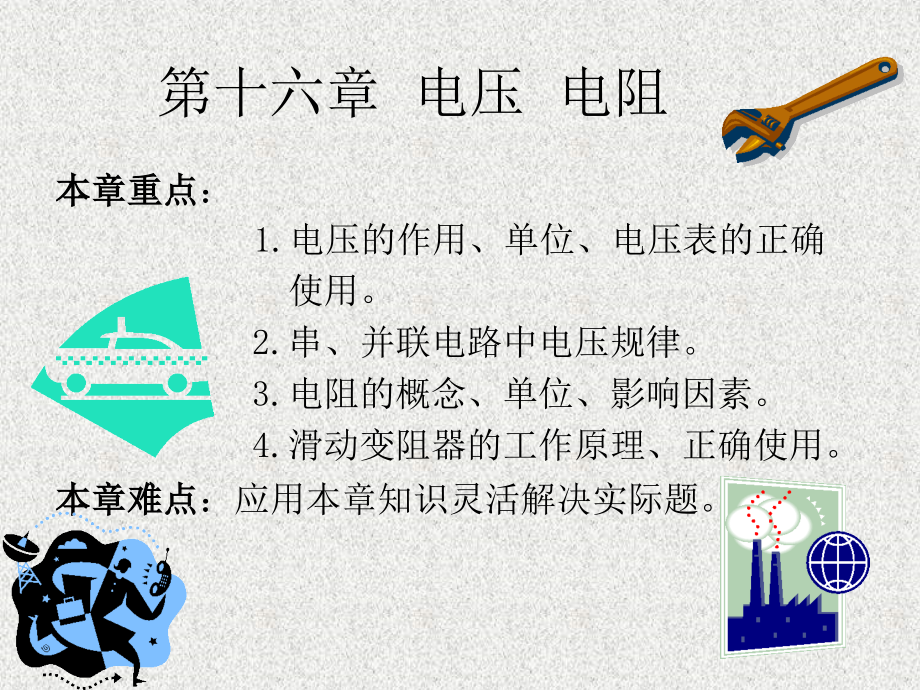

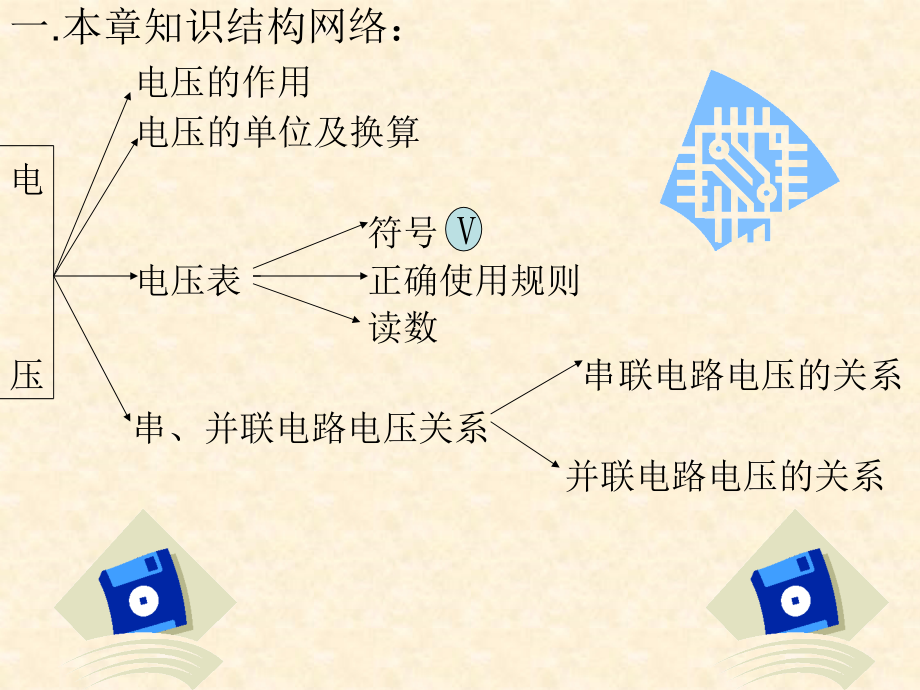

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十六章 电压 电阻,本章重点,：,1.电压的作用、单位、电压表的正确,使用。,2.串、并联电路中电压规律。,3.电阻的概念、单位、影响因素。,4.滑动变阻器的工作原理、正确,使,用。,本章难点,：应用本章知识灵活解决实际题。,一,.,本章知识结构网络：,电压的作用,电压的单位及换算,电,符号,V,电压表 正确使用规则,读数,压 串联电路电压的关系,串、并联电路电压关系,并联电路电压的关系,电阻的概念,电阻的单位及换算,导体的材料,影响电阻大小的因素 导体的长度,电阻 导体的横截面积,导体的温度,原理,滑动变阻器 构造,正确使用规则,作用,二、本章知识要点,两个基本物理量,:,电压和电阻,1.,电压,:,(1),作用,:,电压是产生电流的原因之一,.,(2),符号单位,:,电压用符号,U,表示,单位是伏特,简称,是伏,符号是,V,，常用单位是：,KV,，,MV,；换算系：,1KV=,10,3,V,，,1MV=10,-3,V,。,2电阻,(1)概念:导体对电流,的,阻碍作用叫电阻,(2)符号及单位:电阻用符号”R”表示,单位是欧姆,简称欧,符号是,常用单位:K,，M,换算关系:1K,=10,3,1M=10,6,(3)导体电阻大小决定因素:导体的材,料,长度,横截面积,温度,两个基本仪器,1,、,电压表,(1),符号及用途,:,电压表在电路图中的符号是,V,专门用于测导体两端电压,.,(2),电压表的正确使用规则,二要,一不,两看清,.,电压表要并联在电路中,.,电压表的“,+”“-”,接线柱接法要正确,让电流从“,+,接线 柱流进,从“,-”,接线柱流出,.,被测电压值不能超过电压表的量程,.,计数时要看清所使用的量程,看清最小分度值,.,2.滑动变阻器,(1)符号及工作原理:滑动变阻器在电路中的符号是,滑动变阻,器,是,通过改变接入电路,中电阻丝,的长度,来,改变,电阻，从而改变,电路中的电流.,(2).滑动变阻器铭牌表示的意义.,如“50,1A”表示：滑动变阻器值变化范围为050,允许通过的最大电流为1A,(3).滑动变阻器的正确使用规则：,a.接线柱选择“一上一下”串联接在电路中.,b.通过滑动变阻器的电流不能超过允许通过的最大电流值.,c.滑动变阻器接入电路时,滑片P应放在阻值最大的位置.,两个规律,:,1,、串联电路中电压规律,U=U,1,+U,2,2,、并联电路中电压规律,U=U,1,=U,2,例：如图所示电路中，当开关,S1,闭合后，电灯,L,1,和,L,2,都正常发光，再将开关,S,闭合后，电压表的示数,
